Внешний карман Acasis DT-S2 для двух HDD (жестких дисков) 2.5" с поддержкой RAID0/ RAID1/JBOD/SPAN

Любопытный внешний карман для жестких дисков, с поддержкой RAID0/RAID1/JBOD/SPAN.
Производитель мне совершенно неизвестный, и китайский, совсем китайский. В чем возможно убедится посетив его сайт. Кому интересно что у него вышло в итоге читайте далее.

Об упаковке скажу лишь что она качественная. Желающие убедится — могут заглянуть под спойлер.

Комплектация кармана для жесткого диска полная. Включая отвертку для завинчивания 4 винтов (не забыли положить и еще пару винтов на запас). Единственное чего нет — внешнего блока питания (предусмотрено питание 5 вольт). Но это и хорошо лично для меня ибо мне он не нужен, и переплачивать за него не хотелось бы.

Зато в комплекте есть достаточно длинный (83 см.) и качественный кабель для питания жесткого диска от любого блока питания 5 В с портом USB, коих у всех, наверное, сейчас в избытке.

Забегая немножко вперед скажу что и комплектный кабель USB 3.0 хорош, ибо позволяет работать карману с двумя жесткими дисками вообще без внешнего питания (!). Впрочем, возможно в силу относительно небольшой длины (52 см.) и, относительно большой толщины (0,5 см). Отсюда правда и его недостаток — кабель достаточно жесткий. При подключенном внешнем кабеле питания — потребление у внешнего кармана с двумя дисками минимальное. Замечу также, что с другими имеющимися у меня в наличии подходящими кабелями USB 3.0-Micro USB 3.0, запустить диски без внешнего питания мне так и не удалось.

В комплекте хороший защитный чехол. Долгое время пользовался подобным, знаю о чем говорю.



А также гарантийный талон и инструкция на великом и могучем китайском языке. Все самое интересное из которой не нуждающееся в переводе я привел далее.



На верхнем торце разъем для подключения кабеля USB и кабеля внешнего питания. На боковом торце — индикация работы дисков любимого китайцами синего цвета (для каждого диска — отдельно, мигание при обращении к диску, постоянно горит при работе, отсутствует когда диски уходят в спящий режим).

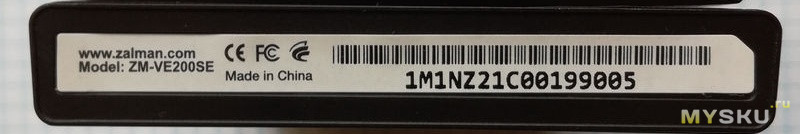

Несмотря на то что внешний карман рассчитан на два жестких диска итоговые вес и размер кармана небольшие, что делает его удобным в переноске. Для сравнения привел также фото с обычным внешним карманом рассчитанным на один HDD 2.5.





Корпус выполнен из достаточно толстого алюминия. Случайное надавливание на находящиеся внутри жесткие диски исключено. И хороший теплоотвод. Сколько-нибудь значительный нагрев корпуса мною не был замечен.
Внутренняя часть предназначенная для установки жестких дисков — пластмасса, я бы сказал хлиповатая, но видать компромисс дабы не увеличивать габариты. До установки и фиксации в корпусе диски в ней немного провисают под собственным весом. Впрочем, после установки в корпус и крепления их винтами этот недостаток устраняется за счет конструкции. На внутренней поверхности также имеется инструкция по установке режимов работы RAID0/ RAID1/JBOD/SPAN.



Вся электроника собрана на единственной плате закрытой пластиковой пластиной с прорезью. Чтобы добраться и снять — достаточно отвинтить пару винтов.





Даташит — JMS561 USB3.0 to Dual SATA GenIII Ports Bridge Chip
Что важно — «Supports hardware RAID0 (striping) and RAID1 (mirror) over USB 2.0/USB 3.0/eSATA»
Даташит флеш-память FM25F04A 4M-BIT SERIAL FLASH MEMORY



Установить диски сможет даже школьник. Вставляешь внутрь полости пластиковой части корпуса, сдвигаешь. Вставляешь в сборе внутрь алюминиевой части корпуса. Завинчиваешь винты на боковых торцах. Все подогнано, никаких зазоров и люфтов. Конструкция в сборе удерживается за счет винтов ввинчиваемых в соответствующие резьбы на корпусах дисков HDD.



У меня в наличии свободными были два диска которые и использовал для тестов. Samsung HDD с заявленной емкостью 150 Гб и Seagate Momentus с заявленной емкостью 500 Гб. Странноватая пара получилась. Но какая есть. Тестировались при подключении к порту USB 2.0 (именно при подключении к к порту USB 2.0 устройство и будет использоваться).
RAID0 Доступный объем диска — 298 Гб


RAID1 Доступный объем диска — 149 Гб. Оставшаяся область остается неразмеченной.


SPAN Доступный объем диска — 615 Гб


JBOD Доступный объем дисков номинальный.

Samsung

Seagate Momentus

В целом с учетом максимально возможных около 35МБ/с при использовании USB 2.0 — ОК. На USB 3.0 тесты не проводил. Но с учетом особенностей этого интерфейса, для того же тестируемого железа, можно просто умножить результаты на 3 для получения результатов.
Предупреждение: переключение между режимами RAID0/RAID1/JBOD/SPAN необходимо производить только при отключенном устройстве. Предварительно, перед сменой режима, сохраните все данные — они будут потеряны.
Недостатки?
— RAID0 особо существенного прироста скорости в данной комплектации и условиях не дает. Что не удивительно — интерфейс USB 2.0 это «узкое место». Впрочем это наверное никому сейчас особо не нужно. Кто гонится за скоростью просто берет SSD.
— При переключении режимов RAID0/RAID1/JBOD/SPAN жесткие диски становятся неразмеченными и необходимо будет их создать и отформатировать отдельно средствами ОС или ПО. Иногда после этой операции Windows 10 в режиме SPAN видит только один диск из двух. Судя по всему — проблема на стороне Windows. Лечится повторной разметкой и форматированием. Скорее мелкое неудобство.
— Опасность потерять два диска сразу. Например при падении.
Преимущества?
— Есть куда пристроить старые диски HDD 2.5.
— Создание компактного файлового хранилища большой (достаточно) емкости.
— Поможет при ограниченном количестве разъемов USB на устройстве к которому планируется подключение. За счет одновременного подключения двух жестких дисков находящихся на одном устройстве и через один разъем USB (в режиме SPAN). Может пригодится, например, на вашем роутере/NAS, если присоединить сабж к нему через (часто единственный) USB.

— Дает возможность использовать RAID1 при хранении резервной копии информации. Желательно не с дисками вразнобой как здесь конечно.
Осталось невыясненным? Устройство снабжено интерфейсом USB 3.0, а также заявлена поддержка HDD 2.5" до 2TB (2*1 ТБ) которые я к сожалению не имею возможности протестировать. Но думаю все будет ОК.
Итого. Мне и идея и ее реализация понравились. Интересное устройство за умеренную цену. Будет служить как внешний жесткий диск подключенный к NAS. Для чего и брался собственно.

Р.S. Дополнительные тесты в режиме RAID1:
1. Извлек и подключил жесткий диск без выключения питания, во время его работы — данные сохранились, диск работает как и работал до того.
2. Оставшийся жесткий диск определяется Windows, доступны все данные с диска в этом же внешнем кармане.
3. Второй (извлеченный) диск определяется Windows и доступны все данные с диска при подключении его к ноутбуку в док-станции для HDD.
4. Извлек и отформатировал жесткий диск большего размера.

Сделал «горячую замену» во внешний карман. Получил диск меньшего размера, отформатированный, видимый сторонним программам но не определяющийся Windows.

Извлек, подключил жесткий диск снова но уже в отключенный внешний карман — после подключения жесткий диск определился Windows со всеми данными.
Извлек снова, подключил его к в док-станции для HDD — диск определяется и снова доступны все данные с диска при подключении его к ноутбуку.

Выводы:
— устройство поддерживает «горячую замену» жестких дисков.
— устройство способно самостоятельно восстанавливать данные на новый диск установленный взамен поврежденного HDD.
