Умная розетка Xiaomi Mi Smart, ZigBee версия - управляем бойлером

Здравствуйте друзья

И снова я про умный дом. Так как у Xiaomi имеется широкий выбор различных гаджетов для автоматизации бытовых задач — мне еще есть что обозревать. В этом обзоре я опять буду рассказывать про умную розетку, но на этот раз ZigBee версии. Чем она отличается от Wi-fi розетки, про которую я рассказывал раньше, и почему она дороже стоит — прошу читать далее в моем обзоре.

Что в посылке? Все та же маленькая коробочка из белого картона. Все датчики упакованы практически одинаково и розетка этому не исключение.

По своим техническим параметрам — току в 10 А, соответственно мощности до 2,5 кВт — эта розетка совершенно аналогична своей wi-fi версии. Различия в протоколе управления — для работы с этой розеткой понадобится Xiaomi Mi Multi-functional Gateway.

По внешнему виду — розетки легко спутать. Выполнена она в виде белого, глянцевого параллелепипеда. На лицевой части у нее универсальная розетка, позволяющая установку без переходников — европейских, американских и китайских (австралийских) вилок. В нижней части — синий светодиод, показывающий статус активности розетки.

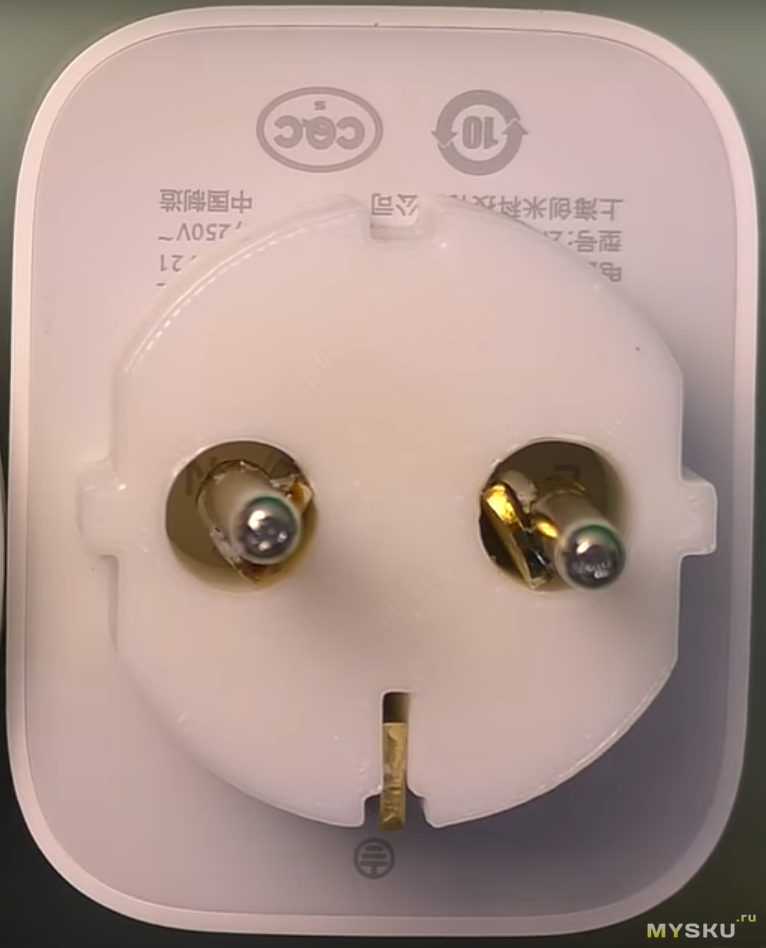

Вилка у нее — тройная, китайская. Для работы в европейских розетках понадобится переходник. В розетки с универсальными разъемами — например таких как в удлинителях Xiaomi — становятся без переходников.

Розетка имеет одну физическую кнопку — при помощи которой изначально проводится сопряжение с шлюзом, а потом, при необходимости — ручная активация/деактивация (здесь я имею в виду подачу питания на управляемое розеткой устройство).

Временно — я использую розетку через переходник, но заказал и жду вот такую розеткуLegrand EN15 для того чтобы подключить умную розетку напрямую.

Размеры розетки — в ширину чуть меньше 4 см

В высоту — 5,5 см

Если сравнить рядом с wi-fi розеткой, то становится видно, что ZigBee версия — немножко уже, примерно на 4 мм.

Теперь к делу.
Покупалась эта розетка с совершенно конкретной задачей — это контроль и мониторинг энергопотребления бойлера. У меня в квартире два раздельных ввода воды, и на одном из них — который находится в ванной, установлен бойлер. По наблюдениям продолжительностью не один год, я знаю, что среднемесячное потребление горячей воды на этом вводе — 3 куб. м. Стоимость — горячая вода+водооотвод *3 = $10 в мес. Стоимость холодной воды, с учетом водоотвода — $1,5. Для того чтобы понимать — есть ли экономия от использования бойлера — необходимо было подсчитать расход электроэнергии. Для этого я использовал вот такую конструкцию из механического таймера — прерывателя и одного из самых распространенных энергомониторов.

Эта инсталляция имеет массу недостатков — во первых даже ее цена, немного больше обозреваемой розетки (конечно с учетом того, что шлюз у меня уже есть). Во вторых — таймер-прерыватель — весьма неточен, и после пары месяцев работы стал залипать, отставать — подкручивать его приходилось каждый день. А данные с монитора — собирать вручную и где-то записывать. Про внешний вид и говорить нечего. Поэтому и вся эта конструкция была заменена на умную розетку —

Подключение розетки — аналогично любому датчику ZigBee, проводится через плагин управления шлюзом Xiaomi. Из списка доступных датчиков — выбирается розетка, далее при помощи нажатия и удерживания кнопки — проводится сопряжение розетки с шлюзом, далее предлагается определить местоположение розетки — относительно квартиры.

В отличии от своей Wi-Fi сестры, здесь можно выбрать тип иконки для розетки, в зависимости от типа подключенной нагрузки. В моем случае — водонагреватель. После этого устройство появляется в общем списке, и устанавливает плагин управления. В плагине — сразу видно основное и ключевое различие ZigBee и Wi-Fi розеток — это измерение энергопотребления. Именно она и дает возможность не только управления, но и мониторинга — то что мне и нужно для моей задачи.

Раз у нас уже есть какие-то показания, то надо провести их сравнение хотя-бы с обычными энергомониторами.
Имею на хозяйстве пару китайских же энергомониторов, сравним показания. Сначала — встраиваемый энергомонитор с бангуд. Замеры потребления самой розетки — согласно этому прибору, в отключенном состоянии — розетка практически ничего не потребляет

В активном состоянии, потребление вырастает до 0,5 Ватта. Никакой нагрузки не подключено.

Сравнение с нагрузкой. Тут надо отметить — что показания энергомонитора меняются мгновенно, в зависимости от текущего потребления нагрузки, а показания на смартфоне, по причине прохождения долго пути от розетки до него — с некоторой задержкой. Относительно небольшая нагрузка, определена энергомонитором в 101,3 Ватта, а розеткой (причем что розетка и сама подключения через энергомонитор) — в 105 Ватт

На большой нагрузке — (чайнике) расхождение с этим энергомонитором еще больше — 1764 Ватта, против 1827 Ватт на розетке.

Казалось бы врет, но не будем делать поспешных выводов. Сравним с более распространенным энергомонитором, который ранее мной и использовался для подсчета расхода энергии бойлером. Для начала — замер потребления розетки в неактивном состоянии — так же, 0, ниже предела чувствительности прибора.

В активном состоянии — 1 ватт, показание выше, чем у предыдущего устройства.

Теперь те же нагрузки. Тут расхождение гораздо меньше, а если принимать во внимание некоторую задержку в обновлении информации на смартфоне — то она практически отсутствует. На примере — 103,2 Ватта на мониторе и 105 ватт (как и в тесте с первым монитором) от розетки.

Такая же ситуация с большей нагрузкой. 1811 Ватт на энергомониторе и 1818 Ватт на розетке. Опять же с учетом того, что данные на мониторе обновляются мгновенно, а на смартфоне — с задержкой.

Сравнив все 3 одновременно, видим, что показания розетки и второго монитора почти совпадают, а первый прибор — так же занижает показания. Так же по своим контрольным измерениям потребления бойлера, который проводился как раз при помощи второго энергомонитора, я видел что его показания полностью вписываются в расчетные, и доверяю я ему больше.

Вернемся к плагину управления розеткой. С главной страницы плагина можно производить отключение, установку таймеров или таймер обратного отсчета — как и в Wi-Fi версии розетки. В главном меню, к стандартным опциям — смартсцен, описаний, основных настроек и возможности добавить в список основных устройств — добавились свои уникальные. Это возможность смены иконки, в зависимости от управляемого устройства — второй скриншот. Возможность задать возобновление состояния розетки после отключения электроэнергии, опция — защиты заряда, по видимому отключает розетку после того как падает ток нагрузки — не проверено, задача у меня пока другая, и возможность выключения светодиодного индикатора — актуально для тех кому мешает его свечение.
Что удобно — иконка которая показывает состояние активности розетки и позволяет ее включать и выключать, появляется в строке Control Panel плагина управления шлюзом.

Самое важное для меня — это подсчет расхода энергопотребления. С главной страницы плагина, слева направо, имеются данные по расходу потребления за сутки, помесячно и в виде временного графика в разрезе дней, недель или месяцев. Например сейчас, я настроил бойлер таким образом, что потребление составляет 3 кВт*ч в сутки, таким образом я выхожу примерно на 90 кВт*ч в месяц, что составит примерно $4.5 по тарифу свыше 100 кВт. Вкупе с $1,5 за холодную воду, я получаю $6 против $10. 40% экономии это уже ощутимо.

В остальных своих возможностях — розетка аналогична wi-fi версии. Настройка включения и выключения возможна через меню — таймеры. В этом случае розетка совершенно не зависит ни от китайских облаков, ни от интернета — срабатывает в автономном режиме. В сценариях розетка работает только как действие и предлагает три варианта срабатывания — включить, выключить и переключение состояния. Преимуществом смарт сценариев является возможность их гибкого управления — например при помощи внешних датчиков и контролеров — либо при помощи других сценариев. Недостатком — работа через облако Xiaomi. Однако имеются и стремительно развиваются альтернативные варианты управления экосистемой умного дома Xiaomi, в будущих обзорах я обязательно затрону и эту тему.
Что касается рассматриваемой задачи — то целесообразнее всего управлять бойлером именно при помощи таймеров — задав режимы работы для будних и выходных дней. Экспериментально определив сколько времени работы достаточно для обеспечения нужным количеством горячей воды.

В качестве итога — розетка отлично подошла под мою задачу управления и подсчета энергозатрат при работе бойлера. В планах — рассмотрение вариантов либо еще парочки таких розеток, либо если будет хорошая цена — взять встраиваемую розетку Aqara. Так как по стандартной ее цене — вдвое дороже рассматриваемого варианта — пока не интересно.

Видеоверсия обзора —

Спасибо за внимание, на этом все.
