Камера заднего вида в зад....Шкоды Рапид.

Героиней данного обзора будет камера заднего вида для автомобиля Шкода. Изначально комплектация не предусматривала камеру заднего вида или парктроник, поэтому решено было прикупить этот «видеоглазок».
Интересующихся прошу под кат.

Изначально стоял выбор, парктроник или камера. Если парктроник, то какого типа, 4 датчика или ленточный. Если камера, то куда выводить изображение, на отдельный экран, на зеркало или на магнитолу.
Остановился на таком варианте:
2DIN магнитола с возможностью вывода на экран камеры заднего вида, ССD камера в штатное место подсветки номера. Без всяких радиопередач видеосигналов, просто и надёжно по проводам.
На драйве2 описывали ситуации, когда к автомобилям VAG 2016 года подключали камеры и они работали только на незаведенном автомобиле. При работающем двигателе или шли на экране помехи или камера вообще не показывала. Связано это с системой контроля перегорания ламп, подробности тут. Забегая вперед скажу, что у меня всё заработало без всяких «чистых плюсов», конденсаторов, диодов и реле.
От камеры со встроенной подсветкой отказался, так как фонари заднего хода на авто освещают достаточно.
На али был найден продавец, с хорошими отзывами и неплохой ценой, заказ сделан, заказ оплачен.
Цена меняется в зависимости от комплектации и склада. Моя комплектация со склада в Китае ( в России небыло ) обошлась в 1 089,67 руб
На момент обзора камера была на обоих складах, с Китайского склада на 60 рублей дешевле, но дольше ждать. Со склада РФ быстрее доставка, но дороже и нет возможности кешбека. Где купить решает каждый сам для себя.
Всю дорогу ко мне посылка трекалась, отмечаясь в промежуточных пунктах.
Камера пришла.
Упаковка-обычная коробочка.

Внутри сама камера, 2 шнура (питание и видео) и инструкция по подключению на английском и китайском.




Проверил её подключением к телевизору и 12В
На большом экране пиксели видны явно, но на 2DIN магнитоле это будет не так заметно.


К камере подключаются 2 кабеля, один питание +12в от лампы заднего хода, другой видеовыход на экран.

По получению камеру попытался разобрать, но не смог. Скорее всего корпус на защелках или на клею. Попытался острым ножом раздвинуть, не выходит, пластмасса сминается но не расходится по шву. Дальше ломать не стал.С внешней стороны просиликонил герметиком, чтобы вода не затекла. На фото это видно. Камера к прозрачному корпусу крепится парой винтиков. На фото камеры видно, что транспортировочная плёнка с объектива еще не снята.
Сама камера идёт вместе с плафоном, но без патрона-держателя лампы. Он вытаскивается из штатного плафона и ставится в плафон с камерой.
При установке оказалось, что лампочка подсветки номера закрывается корпусом камеры. Это мне не понравилось.


Переходим к видам…
Итак, припарковался до начала зеленой зоны по экрану.

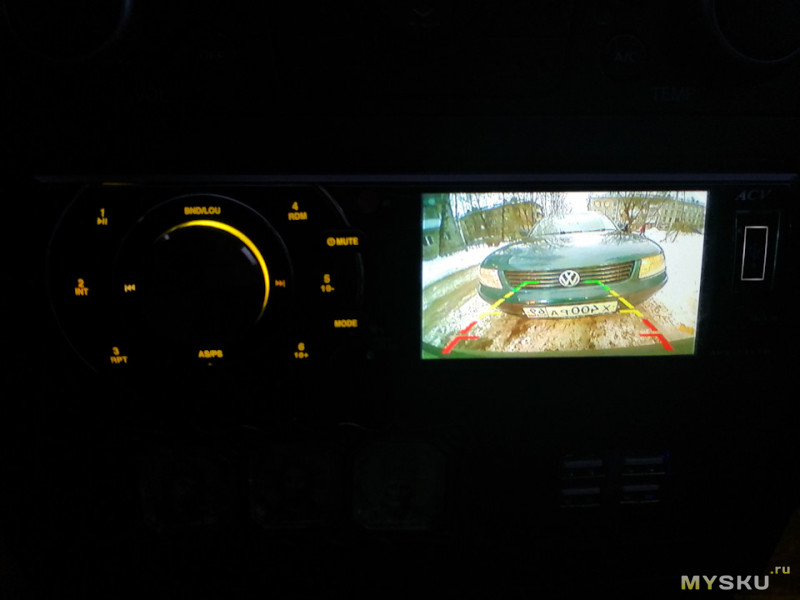

Как видится из салона.

Как стоИт авто.


Есть место и дверь водительскую открыть у другого авто, и багажник без проблем откроется.

Отмечу, что края автомобиля не попадают в камеру, так что при маневрах задним ходом всё равно приходиться смотреть по зеркалам. Камера НЕ ЗАМЕНЯЕТ зеркала, а дополняет их, показывая то, что не увидишь через зеркала.

Еще пример паркования по камере:

Как это выглядит снаружи


Проверим угол. У продавца заявлен 170 на камеру CCD по диагонали и 110-140 в горизонтальной плоскости.

фактически замер в горизонтальной плоскости с помощью шаблона:

Поскольку при замере шаблоном трудно выдержать прямой угол в согнутой бумаге, найдём расчётный угол.
Замеры с рулеткой.




Расчёт по этой методике

Получаем 106°
Не густо…

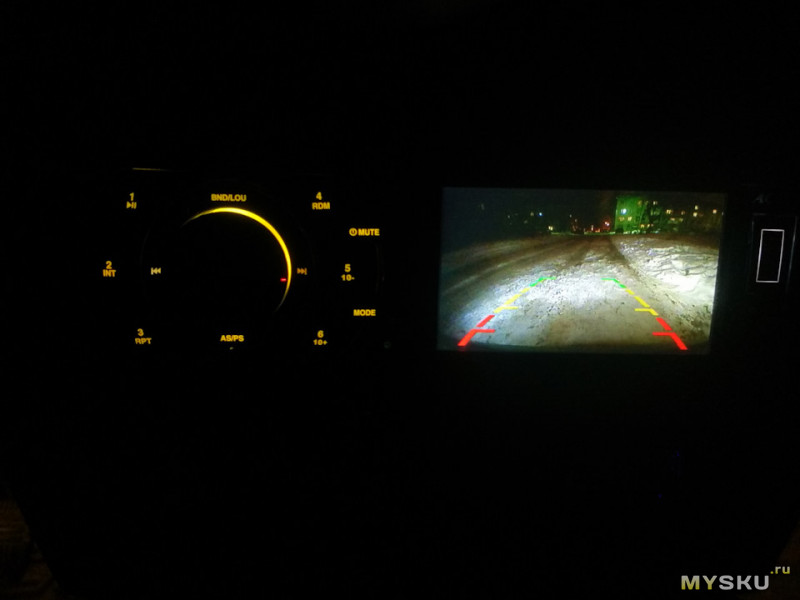

Вид в темноте меня вполне устраивает.


Плюсы:
Камера без проблем встаёт в штатное место подсветки, не нужно ничего колхозить. Поставил, подключил, пользуйся.
Цветная, в темное время показывает вполне различимо.

Минусы:
лампа подсветки загораживается самой камерой.
ввиду конструктивной особенности, камера не по центру авто, а чуть сбоку. Частично это компенсируется небольшим поворотом камеры в сторону центра авто.

Я доволен покупкой, теперь парковаться гораздо удобнее, видно, что раньше было скрыто кузовом при движении задним ходом. Но по прежнему необходимо пользоваться зеркалами заднего вида.
