А так вещица интересная
Кстати, многие телефоны спокойно переносят КЗ USB.
Не ясны размеры части, вставляемой в телефон. Это важно, потому что многие носят телефоны в силиконовых чехлах.
У разъема 5 контактов, а для microUSB достаточно 4. По положению одного из контактов некая микросхема, которая находится в конце кабеля (где светодиот) определяет положение.
1-5, 2-4, 3, корпус
Зачем выдумывать велосипед?
Зачем изобретать велосипед удорожая производство?
И посмотрите как у ZNAPS
Они решили сэкономить и не дублировать штырьки/контакты
img.mysku-st.ru/uploads/images/02/73/84/2015/08/15/cf0c21.jpg
Зарядка при любом положении, передача данных — только при одном. ОТГ не поддерживается — в коннекторе 4 контакта.
видеоролик. после просмотра понял, что вещь очень нужная для автомобиля.
Спасибо за обзорчик :)
вот с адаптером https://aliexpress.com/item/item/New-Arrival-Metal-Magnetic-Cable-Data-Charger-Cable-For-Micro-USB-Android-Phone/32380972534.html
Вот только продавец без рейтинга. ((
www.macplus.ru/remont_noutbukov_Apple_mac/obzori/obzor_i_sravnenie_razema_pitaniya_MagSafe/
Но сомневаюсь что им есть дело до мелкой китайской компании выпускающей поделку для microusb. Следуя вашей логике Apple должны испепелять всех китайцев делающих кабели lightning за $0.99. Znaps вот делает похожую тему, и при этом собирается проходить сертификацию MFi, очень надеюсь что им это удастся, сразу же закажу несколько штук.
Это первый
Вот инструкция.
А это результат проверки на подлинность.
p.s. в комментах нет инструмента «спойлер»
Я ничего не понял.
P.S. Минус выровнил.

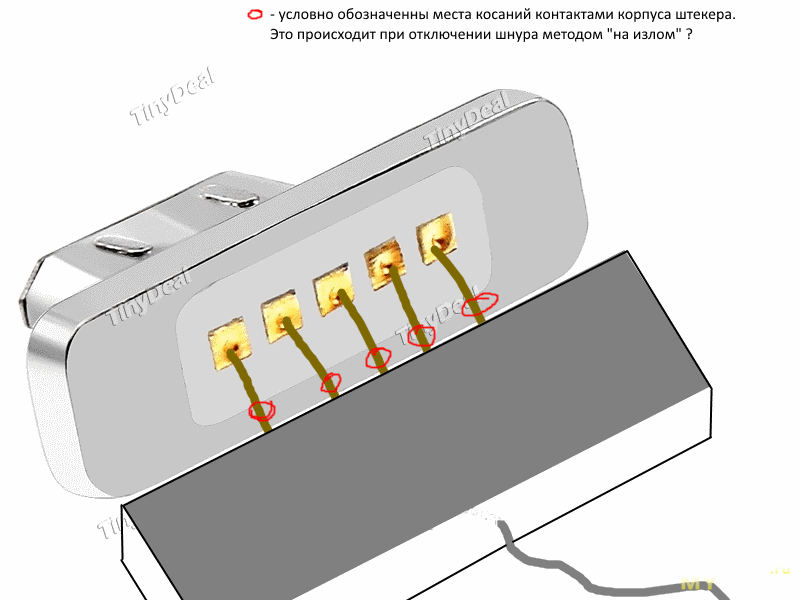

На исправном разъеме все контакты изолированы от корпуса.
Назначение контактов:1,5 — общий, 2,4 — data+/data-, 3 — +5v.
В данном случае на неисправном разъёме закорочены на корпус одна из линий data и линия +5v.
Единственный кратковременный нагрузочный тест. До остальных шнурки не дожили. Уже ясно, что ни о каких 2,4 ампера речи быть не может. Нагрузка 2,5 ома. Источник 5,18 В на ХХ.
Зы: постоянно пользуюсь магнитными зарядками на Xperia Z1C. Даже на китайских переходниках ни разу не видел подобной халтуры.
всего то отсутствует кусок пластика 4*4 мм.
Кусок нихромовой проволоки и необходимый разъем рулят :)
этот кабель как раз то, что мне нужно
каждый раз, когда ставлю на зарядку свой телефон- боюсь сломать разъем. Тем более, что в темноте не видно ориентации кабеля и начинаешь его крутить, чтобы попасть
в предыдущем телефоне я так убил microUSB- в темноте, да в машине…
отзовитесь, кто таким кабелем владеет достаточно долго? как он в эксплуатации?
на тел зарядка в 1А
или
mysku.club/blog/china-stores/33623.html
Можно клею капнуть секундного, но потом хрен вытащишь.
— а если по существу, то я купил себе 3 разных дишманских шнурка (2-3€) 2 из них не выдерживали больше 1А (при 1A оставалось около 4V), да и 1А они думаю не долго держали бы. сильно грелся штекер и разъем изза него. както жалко убивать разъем в технике, даже ради такой прикольной затеи.
— и в разных телефонах оно по разному работало, видимо немало важно чтоб длина штекера была очень точная (глубина на которую он в разъем входит).
— штекер в одном из 3 разных шнурков влазил в одном из моих телефонов хоть и плотно, но всеравно небыло контакта, пока его с силой не впихнешь внутрь разъема. получалось что он не дотягивал на кауюто 10ую часть миллиметра и самопроизвольно отжимался обратно через время. вобщем никудышний, зато шнурок хороший мягкий и качественный и даже полтора ампера тянул есил к usb нагрузке (JW-D2LCDS-35W) подключал, но вот в телефонах даже при том что заряжал 2 разных телефона то всеравно потом при отключении быстрей садилась батарея.
думаю всетаки контакт был не ахти изза короткого штекера и поэтому этот штекер тоже грелся в разъеме и наверняка падало напряжение и изза этого чето процесс заряда шел криво. (такиеже эффекты бывают когда например удлиняешь один нормальный зарядочный шнур + еще один удлинитель на метра полтора. оно вроди бы как заряжает и потом всеравно быстро разряжается. или другой раз сразуже никак неможет начать заряжать телефон, пока много раз переподключишь. вобщем совсем нестабильно).
получается что каждая мелочь важна в кабеле и в штекере, а тут еще ко всему контакты подпружинивают не совсем уже в большой прощади. выходит площадка меньше миллиметра и в нее втыкается круглый подпружиненый штырь, вместо чтоб сделать аккуратно и плошмя на всю ширину. но в идеале такой штекер моглибы сделать. еслибы материалы были классные и все четко а не расхлябано
вобщем нестабильно работает эта ерунда что сейчас продается. только для совсем поганого телефона чтоб тока заряда не жрал совсем, при удачных стечениях обстоятельств чтоб контакт внутри в телефоне нормальный был, то тогда вероятно получится пользоваться
Znaps уже нашли деньги. И их плюс в том, что Znaps именно переходник к обычному кабелю, и примагничивается не насмерть — если телефон потянуть, то адаптер отсоединится. Также недавно добавили адаптер USB-C.
Подождём пока китайцы скопируют именно Znaps — может там всё будет лучше, без КЗ.
ну и где-то через 2 года пружинки в разъёме ослабли и кабель присоединяется не с первого раза
Кстати — могли бы, как Znaps, добавить силиконовое колечко для пущей водостойкости.
Ещё интересно знать, как такие фокусы отразятся на магнитометре и компасе.
Но радость оказалась преждевременной. В комплекте 2 коннектора — ни один из них не влез ни в один из трех телефонов, оказавшихся под рукой.
Написал продавцу, посмотрим, что ответит. Почему они не вставляются до конца — не понимаю, на вид ничем не отличаются от обычных кабелей micro-USB.
Все получилось. Просто боялся сломать разъем.
https://aliexpress.com/item/store/product/-/421234_32369917404.html
Таких фокусов с замыканием как тут выложили, не было еще не разу.
Но с ними есть нюансы
Во первых если неаккуратно поводить разъемом туда сюда по гнезду, соединяются контакты случайным образом, к примеру питание попадает на данные. Я проводил тесты примерно на 5 планшетах дешевых и телефоне кнопочном fly 3-симочном ts91. Все планшеты нормально переживают такие переполюсовки а вот телефончик перестал заряжаться. Причем у меня их было два, оба сдохли. Лягушкой заряжаю их теперь. Видимо что то закоротил на плате. Так что лоторея. Ваш телефон может от такого закорачивания тоже умереть (а случайно это очень легко сделать)
Второй нюанс с совместимостью, тут влияет глубина посадки USB гнезда если оно слишком глубокое то адаптер не вставится. Если корпус в районе порта не плоский то смотреться будет не очень. Я подпиливаю на планшетах корпус напильником чтобы адаптер вставился.
Еще в некоторых случаях почему то адаптеры плохо отсоединяются движением на излом — тут тоже напильник выручает, нужно скруглить углы на порте который вставлен в телефон.
В общем и целом вещь хорошая, если подойдет к телефону.
5мм вставка с большим усилием была вставлена в гнездо миниUSB. Попытка ее вынуть закончилась плохо — порт оторвался от платы. 7мм вставка входит и выходит нормально, но выступает на 1мм. Правда, передача данных не проходит. Более того, ноут вырубается наглухо и помогает только передергивание батареи.
Вывод — покупать только в оффлайне, чтобы все проверить не отходя от продавца.
К хорошему быстро привыкаешь, если не найду то наверное придется колхозить самому :)
прочитал комменты и ну его нафиг :)
В общем, через три дня магнит от конектора отвалился, окей, купил еще один. Этот продержался неделю :(
Посадил на супер клей продолжаю наблюдение.
Это я про лайтинг, на usb продобных косяков было не замечено
