Монохромный OLED графический дисплей для Arduino

Обзор отличного дисплея, который можно использовать с популярными отладочными платами Arduino, MSP430 и другими.

Кому интересно прошу под кат.

Первый LCD дисплей, который я приобрел был 1602 HD44780. Данный тип дисплеев наверное один из самых популярных среди начинающих радиолюбителей. Для подключении без I2C/IIC модуля потребуется занять до 16 пинов и желательно наличие потенциометра. Обзор на HD44780 уже присутвует на Mysku и особо останавливаться на нем, я не буду, но если в своих проектах Вам требуется небольшой графический дисплей с низким энергопотреблением и встроенным I2C/IIC интерфейсом, то вам определенно стоит присмотреться к 128x64 OLED.

Заказывал дисплей во время большой распродажи 11 ноября, товар пришел в Омск за 36 дней. Без скидки покупать данный товар у моего продавца не выгодно, используя поиск, можно легко найти данный дисплей по цене до $4.

Доставка и внешний вид

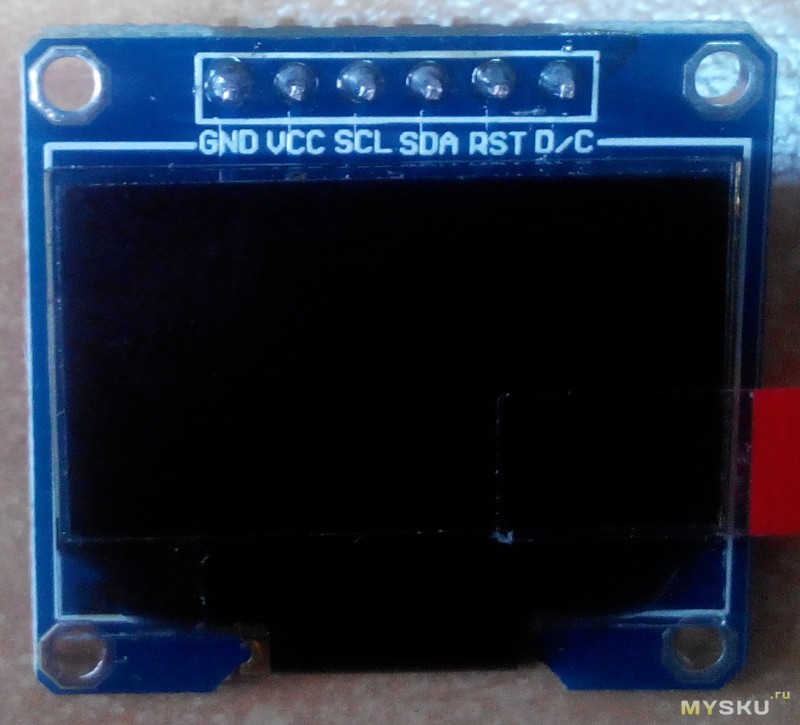

Пришел в обычном желтом пакете, пины были вставлены в пенопласт и обмотан воздушно-пузырьковой пленкой. Первое на что обратил внимание это миниатюрный размер на фото сравнение с 5 рублевой монетой:

Характеристики

• Тип дисплея: OLED (на основе органических светодиодов);
• Разрешение экрана: 128x64;
• Угол обзора: > 160°;
• Низкое энергопотребление: до 0.08W (При свечении всего экрана);
• Напряжение: 3V и 5V;
• Размер: 27.0mm x 27.0mm x 4.1mm;
• I2C/IIC Интерфейс, необходимо только 2 пина;
• Встроенный драйвер IC: SSD1306.

Подключение

Для подключения к Arduino использовал 4 провода:
GND — GND;
VCC — V3.3 (Можно и в 5V);
SCL — A5;
SDA — A4;



В даташите написано, что подтягивающие резисторы можно не использовать если у вас только одно устройство.

Скетч

Для работы необходимо загрузить библиотеки и подключить их к Arduino. Переходим на страницу GitHub с репозиторием Adafruit_SSD1306. Нажимаем Download Zip и распаковываем архив в папку Arduino с libraries. Так же потребуются библиотеки Adafruit-GFX-Library, Wire и SPI

Запускаем Arduino и выбираем Файл→Примеры→Adafruit_SSD1306-master→ssd1306_128x64_i2c


Меняем 0x3D на 0x3C

c

void setup()   {
  Serial.begin(9600);

  // by default, we'll generate the high voltage from the 3.3v line internally! (neat!)
  display.begin(SSD1306_SWITCHCAPVCC, 0x3D);  // initialize with the I2C addr 0x3D (for the 128x64)

на

void setup()   {
  Serial.begin(9600);

  // by default, we'll generate the high voltage from the 3.3v line internally! (neat!)
  display.begin(SSD1306_SWITCHCAPVCC, 0x3C);  // initialize with the I2C addr 0x3D (for the 128x64)

Компилируем и загружаем скетч в Arduino.
