Стенд для тестирования аккумуляторов. Если можно (купить), но не хочется, тогда колхоз
- Цена: 115 ₽
- Перейти в магазин
Не расшифровавшим инверсию известной фразы (если нельзя, но очень хочется...) — пропустите, зато ниже колхоз в полный рост.

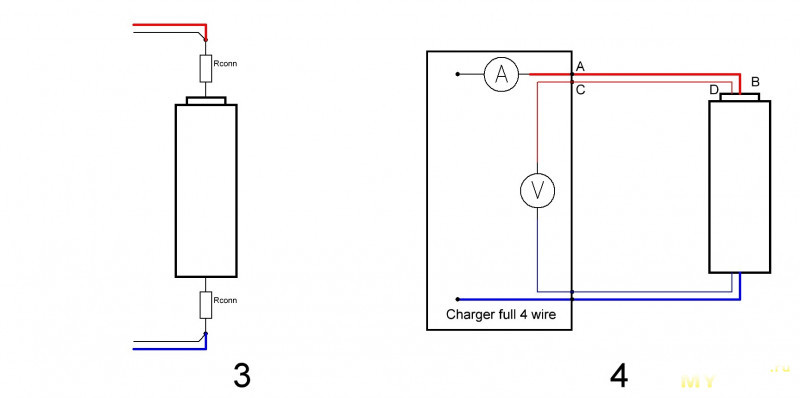

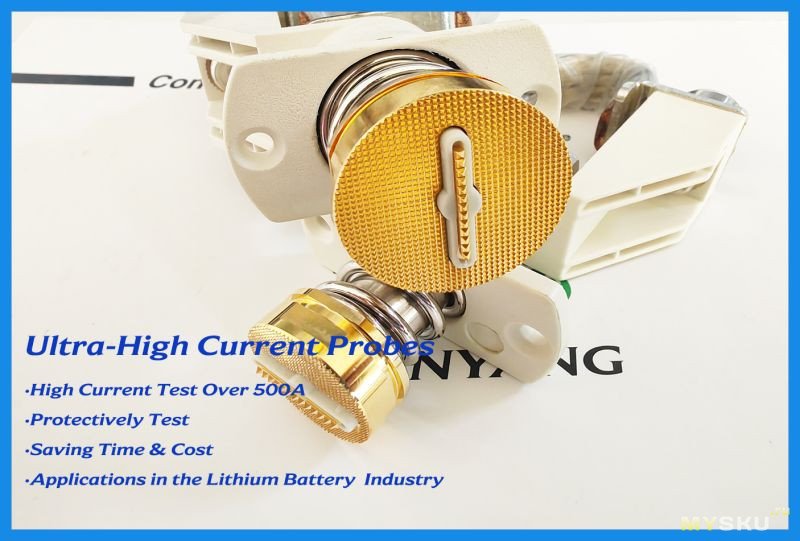

Для тестирования аккумуляторов (18650, 32700, 4680,…, 4-х проводная схема) используют стенд для тестирования аккумуляторов. Недорогие стенды (типа YR1030/YR1035, https://www.aliexpress.ru/item/1005010412950645.html) не рассчитаны на измерение больших токов (см. фото контактов-иголок ниже), они больше про сопротивление, а мощные (DEBROGLIE, https://www.aliexpress.ru/item/1005008339704927.html) зело дороже. 18 MB картинок ниже.
Давно хотелось обзавестись подобным последнему, но дешевле, и дабы унять зуд в очумелых ручках и бороться с деменцией/временем заодно.

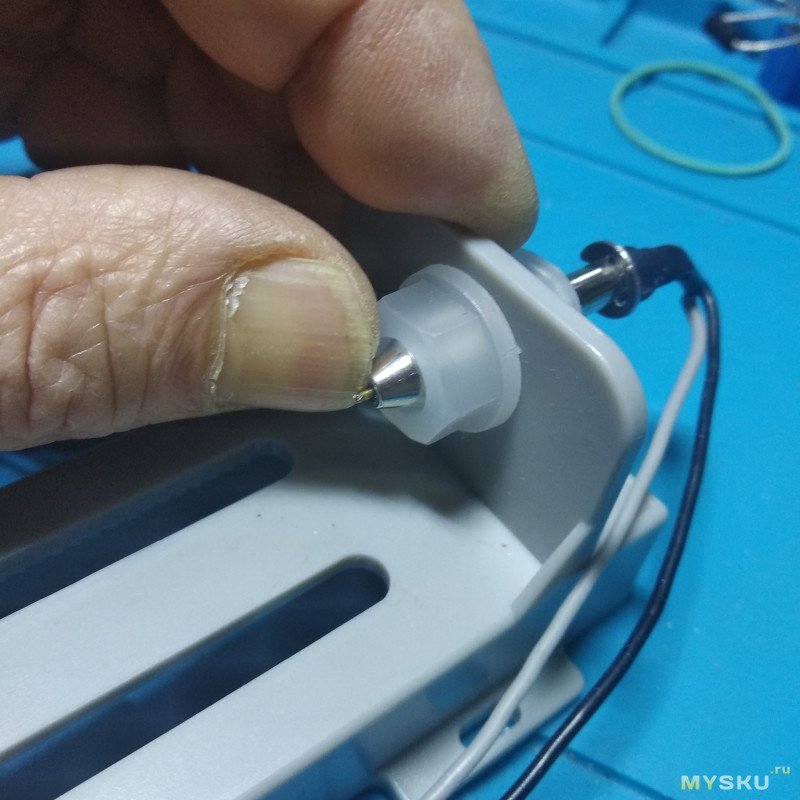

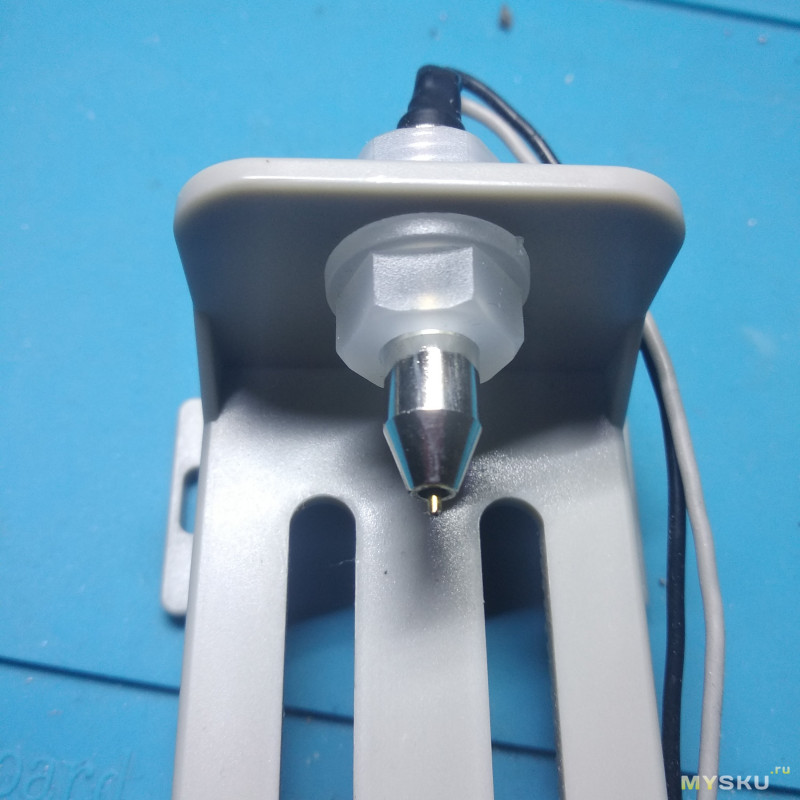

В качестве основы приобрёл YR1030 (распродажа 11.11, 399 ₽), оставил только корпус с подвижными элементами. Иголки (3 зубца) и их слабая пружинка совсем не про ток:
Но основа и подвижные части сделаны добротно и годятся для задумки.
Рядом видна латунная деталь (основной колхозо-образующий элемент), знакомая только сантехникам — пружинный сливной клапан для раковины (ход 9 мм, усилие больше 1,3 кг, 115 ₽ https://www.aliexpress.ru/item/1005008052269331.html). Его фото приведено в заголовке.
Есть ещё и такой тип, но он меньше подходит к задуманной конструкции:
Попытка закрепить муфтой (12-22 мм, 145 ₽ пара на Озоне) толстый провод от почившего UPS (~20 см 12AWG, сечение 3,4 мм², ~ 5 мОм/м, допустимый ток более 30 А)
привела к необходимости проточки ребра для отвода провода (алмазный шрабер и 18 Вт дремель):
Закрепил и зафиксировал:
Проточил отверстия 13+ мм в щёчках основы, зафиксировал резинками контакты и залил эпоксидкой (Озон 150 ₽, https://www.ozon.ru/product/holodnaya-svarka-70-ml-0-07-kg-1-sht-2339212249), закрепив тонкие провода для вольтметра латунными гайками М8*1,25:
Прошло время на затвердение клея, пора приступить к тестам стенда:
Для измерения всех сопротивления использовался мультиметр Aneng Q1 и HoldPeak HP890CN в режиме измерения тока. Ток на БП подстраивал 5,00х А. Для измерения сопротивления контактов пришлось зафиксировать струбциной сведённые контакты плюс и минус (трещотка в этом положении не держала, усилие 2-х сжатых пружин было более 2,6 кг)
С учётом тока 5 А (мВ делил на 5) оно оказалось 0,32 мОм, вставил между ними медную ленту 0,1 мм, пошевелил, — 0,68 мОм, вставил латунную ленту 0,1 мм — 3,3 мОм.
Промерил сопротивление от минусового контакта до конца провода 12AWG (~20 см) — 32 мОм, у плюсового — 22,6 мОм.
Вывод: можно безопасно и точно производить измерения на аккумуляторах (максимальная длина 85 мм, расстояние от середины пятака контакта до станины стенда 20 мм) на токах более 30 А. При этом ошибка измерения напряжения аккумулятора (при почти полном разряде лития) ожидается (возьмём сопротивление контактов 1 мОм, с запасом) порядка 1 % (1 мОм * 30 А = 30 мВ/3,0 В). Нагрева элементов стенда наблюдаться не должно.
Подобные параметры для мощных стендов (сопротивления, усилия прижима) не приводятся. Интересно было бы сравнить.
Итого затрат на рукоприкладство: 399+115*2+145+150 = 924 ₽ — таки дешевле вышло.
Тут главное — творческое осмысление сантехники :)
Для тестирования аккумуляторов (18650, 32700, 4680,…, 4-х проводная схема) используют стенд для тестирования аккумуляторов. Недорогие стенды (типа YR1030/YR1035, https://www.aliexpress.ru/item/1005010412950645.html) не рассчитаны на измерение больших токов (см. фото контактов-иголок ниже), они больше про сопротивление, а мощные (DEBROGLIE, https://www.aliexpress.ru/item/1005008339704927.html) зело дороже. 18 MB картинок ниже.
Давно хотелось обзавестись подобным последнему, но дешевле, и дабы унять зуд в очумелых ручках и бороться с деменцией/временем заодно.
В качестве основы приобрёл YR1030 (распродажа 11.11, 399 ₽), оставил только корпус с подвижными элементами. Иголки (3 зубца) и их слабая пружинка совсем не про ток:
Но основа и подвижные части сделаны добротно и годятся для задумки.Рядом видна латунная деталь (основной колхозо-образующий элемент), знакомая только сантехникам — пружинный сливной клапан для раковины (ход 9 мм, усилие больше 1,3 кг, 115 ₽ https://www.aliexpress.ru/item/1005008052269331.html). Его фото приведено в заголовке.Есть ещё и такой тип, но он меньше подходит к задуманной конструкции:
Попытка закрепить муфтой (12-22 мм, 145 ₽ пара на Озоне) толстый провод от почившего UPS (~20 см 12AWG, сечение 3,4 мм², ~ 5 мОм/м, допустимый ток более 30 А)привела к необходимости проточки ребра для отвода провода (алмазный шрабер и 18 Вт дремель):Закрепил и зафиксировал:Проточил отверстия 13+ мм в щёчках основы, зафиксировал резинками контакты и залил эпоксидкой (Озон 150 ₽, https://www.ozon.ru/product/holodnaya-svarka-70-ml-0-07-kg-1-sht-2339212249), закрепив тонкие провода для вольтметра латунными гайками М8*1,25:Прошло время на затвердение клея, пора приступить к тестам стенда:Для измерения всех сопротивления использовался мультиметр Aneng Q1 и HoldPeak HP890CN в режиме измерения тока. Ток на БП подстраивал 5,00х А. Для измерения сопротивления контактов пришлось зафиксировать струбциной сведённые контакты плюс и минус (трещотка в этом положении не держала, усилие 2-х сжатых пружин было более 2,6 кг)С учётом тока 5 А (мВ делил на 5) оно оказалось 0,32 мОм, вставил между ними медную ленту 0,1 мм, пошевелил, — 0,68 мОм, вставил латунную ленту 0,1 мм — 3,3 мОм.Промерил сопротивление от минусового контакта до конца провода 12AWG (~20 см) — 32 мОм, у плюсового — 22,6 мОм.
Вывод: можно безопасно и точно производить измерения на аккумуляторах (максимальная длина 85 мм, расстояние от середины пятака контакта до станины стенда 20 мм) на токах более 30 А. При этом ошибка измерения напряжения аккумулятора (при почти полном разряде лития) ожидается (возьмём сопротивление контактов 1 мОм, с запасом) порядка 1 % (1 мОм * 30 А = 30 мВ/3,0 В). Нагрева элементов стенда наблюдаться не должно.
Подобные параметры для мощных стендов (сопротивления, усилия прижима) не приводятся. Интересно было бы сравнить.
Итого затрат на рукоприкладство: 399+115*2+145+150 = 924 ₽ — таки дешевле вышло.
Тут главное — творческое осмысление сантехники :)
