Как любой радиолюбитель, я регулярно задумывался о покупке осциллографа. Но радиолюбительство не является моим основным источником дохода. А потому вкладывать достаточно большие суммы в покупку прибора, использовать которого не чаще раза в месяц было крайне опрометчиво. Но тем не менее осциллограф нужен.
Собственно все то, что до этого попадалось на глаза достойного — было в районе 60-80-100 т.р. Что напрочь отбивало желание с этим связываться.
Но тут чисто случайно попал на Озоне на неплохие осциллографы по цене менее 30 т.р. RIGOL DHO814. Собственно его и взял.
Первым делом нужно было дождаться. В силу ряда обстоятельств наша таможня не любит осциллографы. И есть шансы того, что таможня развернет товар. Читайте отзывы на продавца.
Характеристики:
Аналоговые каналы: 4
Аналоговая полоса пропускания: 100 МГц (до перепрошивки)
Стандартное вертикальное разрешение АЦП: 12 бит
Макс. частота дискретизации: 1,25 Гвыб/с (1,25 Гвыб/с на канал, при работе 1-го канала, 625 Мвыб/с на 2 канала, 3125 Мвыб/с — при работе всех 4-х каналов)
Длина записи: 25 млн.точек
Внесен в Госреестр: Да
Размеры: 265,35 х 161,75 х 77,38 мм
Масса: 1,78 кг
Коробка:
Лицевая. Большой экран с емкостным тачскрином. Очень бликует при попытке сфотографировать. И отпечатки пальцев видны. Нужно в комплект класть фланелевую тряпочку для удаления отпечатков.
И не поврежденный гарантийный стикер. Фирменная гарантия от RIGOL на 3 года.
Разъем питания USB-C, HDMI выход для работы с внешним экраном. LAN и USB. Ну и выход синхронизации. Если будете дорабатывать путем установки генератора — рядом придется проковырять отверстие для разъёма генератора. Откидные ножки позволяют комфортно поставить под наклоном.
В комплекте идет провод для заземления. Специально для любителей ковыряться осциллографом в горячей части импульсных блоков питания.
Судя по вилке — напрямую из Китая.
Характеристики комплектного БП.
Из интересного — характерный разъем USB-C с логотипом и фирменными защелками. Защита от случайного выдергивания питающего шнура?
Осциллограф прекрасно питается от любого источника питания с поддержкой PD и соответствующей мощности. Блок питания 100 Вт от паяльника (FNIRSI HS-02А) нормально тянет. И да-же Powerbank QOOVI PD 100 Вт 20000 мАч. Только хватает его очень не надолго. Питание USB-C обеспечивает гальваническая развязку.
Форм фактор очень интересный: сильно толстый планшет. Большой экран 7 дюймов. Емкостный тачпад. Аппаратный кнопки и энкодеры. Удобство работы с визуальным графическим интерфейсом в комбинации с тактильно приятными кнопками и энкодерами.
Как выяснили пользователи, все осциллографы серии RIGOL DHO8хх/DHO9хх по факту имеют одну аппаратную базу(с некоторыми оговорками). Все ограничения полосы пропускания младших моделей реализованы программой. А потому вы все имеете прекрасную возможность взять самую дешевую модель и путем несложной правки конфигурационного файла получить полный набор функционала старших моделей. При этом пломба остается не повреждается и заводская гарантия остается в силе.
Разница в моделях — на некоторых старших модификациях имеется логический анализатор и генератор. На младших моделях разъёмы (и некоторые элементы) для модулей не распаяны. Технически несложно распаять недостающие элементы и поставить модули. Ну и включить в прошивке. Но по факту этим мало кто занимается. Лично я это делать не хочу. Всегда есть риск заноса высокого потенциала в осциллограф по цепям логического анализатора и генератора. А терять все сразу желания нет. Есть отдельный генератор и логический анализатор. Если что — сгорят только они. А ослик останется жив.
У меня пришло уже перешитый под модель RIGOL DHO924. Прошивку позже обновил на самую последнюю. Если осциллограф не прошит под старшую модель — можете прошить самостоятельно. Или попросите продавца.
Что мы делаем первым делом? Идем на Check the Warranty Status и проверяем серийный номер. Все верно, у нас официальная 3 летняя гарантия. Покупка была выполнена 20.07.2025. Похоже аппарат около 10 месяцев пролежал на складе.
Смотрим на щупы. Мне пришли китайские TP1300 с заявленной полосой 300 МГц. С переключаемым множителем 1/10. На множителе «Х1» до 20МГц все линейно. На множителе «Х10» имеем горб в районе 30
Обращаю внимание, что у осциллографа нет режима с 50 Ом на входах. В принципе мне не критично. У меня есть для этого занятная штука:
Первым делом смотри шумы на закороченном входе.
Если просто закоротить вход через настройки:
Тишина… возможно программа вообще отключила АЦП на этом входе.
Включим режим AC и посмотрим.
Появился шум. Максимальное значение «пик-то-пик» в районе 270 микровольт.
А если щупы с крокодилом на центральном щупе? (имеется в виду закоротили щуп через установки крокодила земли на центральный щуп)
Уже веселее. Максимальное значение «пик-то-пик» в районе 2 милливольта. Щуп исправно изображает антенну.
Сделаем калибровку от встроенного источника сигнала.

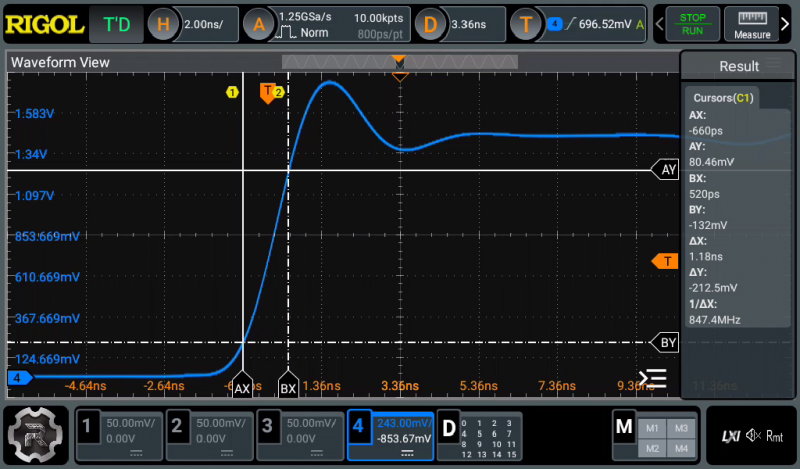

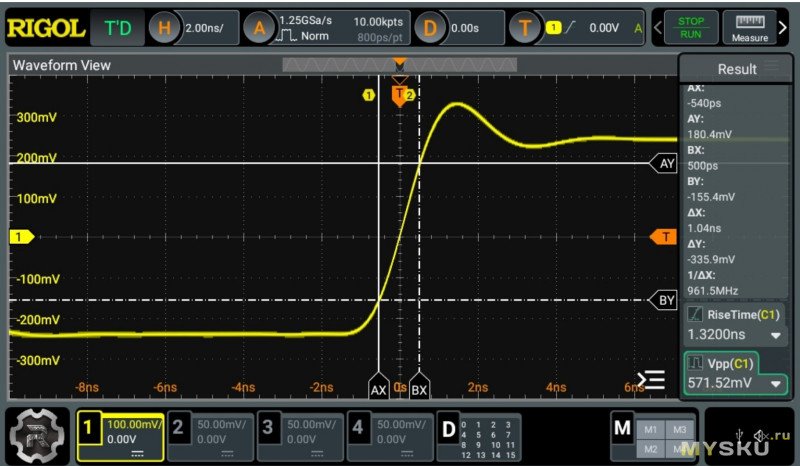

А потом попробуем оценить динамические характеристики по входу. В качестве калибратора выступил UTG932E. Его выход синхронизации имеет фронт около 1 nS на нагрузке 50 Ом.
По границам 20% — 80% имеем динамический диапазон около 800 МГц. Если честно — ожидал цифр в районе 350 МГц.
Ну и ради интереса посмотрим сигналы с генератора. Образцового метрологического оборудования дома нет, так что особой ценности с метрологической точки зрения они не представляют. Просто осциллограммы для примерной оценки.
Синус. 100 мВ.
Начнем с 1 МГц. Меньшие частоты смотреть смысла нет — там все отлично.
Все красиво.
Давайте сразу под максимум дадим. У генератора это 30МГц.
Отлично. Немного просели по амплитуде — но возможно это генератор не тянет. Мало кому нравится работать на верхней границе рабочего диапазона.

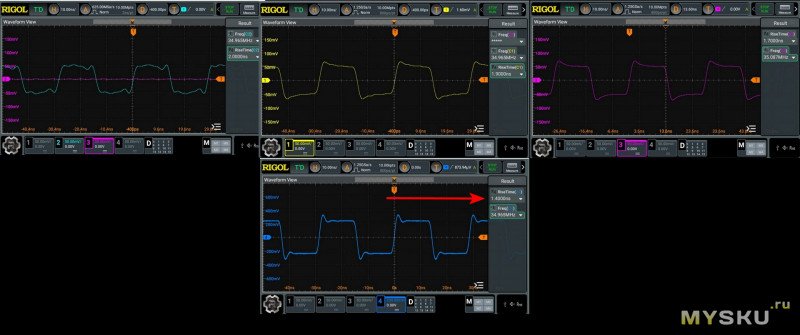

А теперь очередь меандра. Все замеры — через 50 омный выход генератора + 1 метр «50 омный кабель» + 50 омная нагрузка на входе. Соответственно компенсация входов не производилась.
5 МГц 100 мВ.
Хорошо. Немного странно выглядит вершина меандра.
10 МГц
Без изменений.
Теперь верхняя граница генератора 15 МГц.
А тут у нас что-то синусоидальное. Что-то рановато. Какой там примерно ширина фронта? Около 10 nS. А что у нас по генератору указано в мануале?
Время нарастания/спада (прямоугольный сигнал) ≤ 16 нс
Отбой. Это у нас генератор заваливает фронты/спады. Осциллограф не при чем.
Под рукой попалась ПЛИС. Для пробы взял с нее тактовый сигнал. 27 МГц.
В общем неплохо, учитывая не согласованные линии на выходе чипа.
Ну и на последок несколько скринов для демонстрации интерфейса.
И Web контроль через LAN.
Общее мнение:
Аппарат очень понравился. Рекомендую к покупке. При покупке обратить внимание на наличие оригинальных щупов. При покупке посмотреть в отзывах на процент удачного прохождения таможни. И какие щупы продавец положил в коробку. Могут быть оригинал RIGOL, а может TP1300. Уточняйте у продавца и просите прислать оригинальные щупы RIGOL.
Если у вас вообще денег в обрез — берите DHO802 с 2 каналами. И перешивать.
Если с деньгами получше и нужно 4 канала — берем DHO804 с 4 каналами. Но DHO802 и DHO804 придет с щупами на 75 МГц.
Если хотим с нормальными щупами 250 МГц — берем DHO814. По железу — все аналогично. Но будем иметь гордую надпись DHO814.
Аппарат скорее всего придет прошитым на DHO924. Если осциллограф не прошит — можете прошить самостоятельно ( смотреть например на Осциллограф Rigol DHO 800 series — Обсуждение — 4PDA ). Или попросите продавца.
На борту — ОС в виде Андроида. При наличии желания и правильно заточенных рук возможна замена оболочки на более красивую или функциональную.
Вся ОС хранится на SD карте во внутреннем слоте. Если решили вскрыть пломбу — рекомендую сделать копию образа всей карты. На случай смерти SD и просто очень шаловливых рук при модернизации софта оболочки.
Постарайтесь заказать так, чтобы осциллограф проходил таможню в конце месяца. Таможенники прекрасно знают, что запрещать осциллограф для личного употребления — это глупость. Но закон есть закон. И часто в начале месяца они заворачивают все осциллографы для выполнения плана. А после того, как план выполнен — на прохождение осциллографов в частных посылках перестают обращать внимание. Не гарантия конечно, но шансы прохождения таможни сильно увеличивается.
Недостатки:
— Долго стартует ( около 35-40 секунд). Иногда зависает ( очень редко. Когда пытаешься изобразить кнопками что-то мудреное. За полгода эксплуатации было 2 раза ).
— Вентилятор шумит. И его обороты не регулируются. Не особо сильно, но слышно.
Достоинства:
— Заводская гарантия 3 года. Как она работает из России — нужно уточнять в каждом конкретном случае.
— Хороший удобный аппарат по относительно вменяемой цене. На chipdip он стоит 79 т.р., на vseinstrumenti.ru — 73 т.р., на rigol-shop.ru стоит 81 т.р… Я вообще перестал понимать механизм ценообразования.
— Возможность прокачать аппарат до старшей модели простой правкой конфигурации.
— Очень хорошие характеристики. Потенциально может получить генератор и логический анализатор путем относительно не сложной модификации (распайка отсутствующих элементов).
