Осциллограф, генератор и мультиметр FNIRSI 2C53P

Частота дискретизации 250мс/с, полоса пропускания 50МГц, глубина хранения 64 Кбайт, максимальное пиковое напряжение 400В. Генератор сигнала выдает до 10МГц на синусоиде и 5МГц на остальных 11 формах. Мультиметр 20 000 отсчетов, имеется измерение напряжения, тока, сопротивления, ёмкости, температуры и прозвонка диодов.

Характеристики

Распаковка и внешний вид

Как обычно, фнирси основательно обматывает коробку в пупырчатую пленку и дополнительно упаковывает в картон, так что она приходит в идеальном состоянии.

Сзади нанесены все характеристики. Внутри всё аккуратно уложено во вспененные вставки.

 В комплекте мультиметр, пара щупов осциллографа, провода мультиметра, генератора сигналов, кабель Type-C для зарядки и обмена данными с ПК, а так же инструкция, в том числе на русском языке.

На лицевой стороне никаких элементов управления нет, единственная кнопка расположена на левой грани и служит для управления питанием, под ней находится разъем Type-C и отверстие для сброса. За время эксплуатации зависаний не наблюдал, но лишней не будет.

Сзади имеется откидная ножка для наклона корпуса под углом около 45 градусов, на правой грани разместили четыре разъема мультиметра, имеется и измерение тока.

Ну и сверху расположены пара BNC разъемов для подключения щупов осциллографа и один мелкий для генератора сигналов.

Включение и настройка

Загрузка происходит относительно быстро, при первом запуске появляется выбор языка. Имеется и русский, но глядя на шрифты, включать его желания не возникло, да и привык уже к интерфейсу осциллографа на английском.

Далее появляется меню выбора режима, анимации плавные, выглядит информативно.

В параметрах системы можно выбрать режим по умолчанию, изменить яркость и громкость оповещений, тему оформления, настроить автоотключение, перейти в режим накопителя, посмотреть версию прошивки и сделать сброс.

Мультиметр

По умолчанию включен автоматический режим измерений, думает не очень долго, для измерения напряжения и сопротивления пойдет.

В ручной режим можно перейти, нажав на Gear и выбрав нужный в выпадающем списке. Так же есть возможность выбрать подрежим, тапом по иконке активного. Таким образом можно переключаться между постоянным и переменным напряжением, а так же между тестером диодов и прозвонкой.

Кнопка с дискетой позволяет сохранить текущее значение в одну из пяти ячеек над графиком.

Данные обновляются три раза в секунду, но в режиме измерения сопротивления замедляются примерно до 1-1.5 в секунду.

Переходим к тестированию точности измерений и начну я с напряжения, т.к. есть на что опираться. Результат на удивление отличный, в пределах допуска источника.

Сравнил с YR1035+ с погрешностью ±(0,15% + 0,010%), разбег в 3-4 тысячные.

Ток измеряет точнее моего повседневного Aneng Q1. На всю нагружать не стал, чтобы не испытывать предохранитель на прочность, т.к. замены нет.

К точности измерения ёмкости конденсаторов так же вопросов нет, как крупный 680мкФ, так и мелкий 20нФ переварил адекватно.

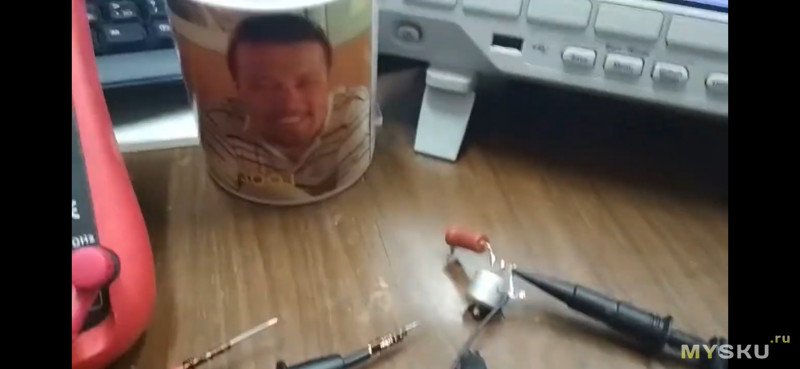

В режиме прозвонки звенит сразу же после касания щупов. Чтобы не заливать ролик на несколько секунд, вставлю скрин из редактора, на котором выделил возмущение звуковой дорожки между двумя кадрами в момент замыкания.

Сопротивление щупов не откалибровано, еще и магазин сопротивлений никогда ноль не показывает, но с учетом начального отклонения, результат похож на правду.

Осциллограф

Интерфейс привычный, управление осуществляется только тапом по экрану и сенсорными зонами под ним. нажатие справа или слева масштабирует шкалу времени, пальцем можно немного двигать график по временной шкале.

При нажатии на нужный канал, всплывает небольшое меню с основными параметрами. Для чего нужно ограничение в 20мГц, так и не понял, на результаты измерений не влияет.

В правой области открываются настройки триггера, рядом расположена иконка включения и отключения встроенного генератора сигналов. Очень удобно — не нужно переходить в другой режим работы, используются последние выставленные параметры. Так же активна иконка старт/стоп, но удобнее использовать соответствующую кнопку под экраном.

Кнопка FUNCTION вызывает дополнительное меню функций. В первом пункте выбираются необходимые типы измерений для каждого канала, следующей идет кнопка сохранения.

Файлы хранятся в формате bmp размером 480х272 и каждый занимает около 250КБ в хранилище размером 13МБ, так что штук 50 скринов влезет.

Далее идет управление курсором.

За ним вкладка математических операций.

Afterglow позволяет задать время послесвечения в 1 секунду или бесконечность.

Если нажать на стрелку вправо, добавляется еще несколько пунктов, например, можно выполнить калибровку или посмотреть снимки экрана на самом устройстве.

Так случилось, что у меня нет нормального генератора сигналов. Ну не пользуюсь я ими, так что пришлось прощупывать меандр на собственном выходе. Ну как меандр, в описании указано, что после 5МГц он превращается в синус, но на 4МГц еще какое-то подобие просматривается и форма сходится с 1013D, который до 70МГц относительно адекватно себя ведёт.

А вот с синусом проблем нет, 50МГц держит хорошо, с включенным послесвечением видны совсем незначительные отклонения сигнала.

После 65МГц

С двумя каналами уже не так радужно, синхронизация сходит с ума и последний активированный канал смещается. Для наглядности включил послесвечение.

Генератор сигналов

Интерфейс довольно удобный, слева выбирается форма сигнала, справа его параметры. В описании указано, что меандр отображает до 5МГц, но мне кажется, что и при 4 он уже больше на синус смахивает. При чем частота не ограничена и ее можно поднять до максимума, только смысла в этом особого нет. Превью получились мелковаты, но думаю форму можно рассмотреть, для полного размера тыкайте на миниатюру.

Всего на выбор 12 форм сигнала, большинство из которых вам никогда не пригодится.

Внутренний мир

Разбирать свой мультиметр я не стал, т.к. видел начинку и знаю, что маркировка всех важных элементов затерта

Ну и бонусом есть замер потребления, во всех режимах работы оно составляет порядка 600мАч на полной яркости. А значит аккумулятора ёмкостью 4Ач должно хватить на 5-6 часов непрерывной работы. Думаю такая прожорливость из-за крупного и яркого дисплея.

Купон 2C53P66 снижает цену до 9200 рублей

Итоги

Мне сложно что-то утверждать по поводу работы в режиме осциллографа, т.к. нет нормального оборудования для формирования стабильных сигналов с заданными параметрами, но результат показался неплохим, особенно если пользоваться только одним каналом. 50МГц видит уверенно, на 65МГц форма начинает прыгать. Ну и синхронизация оставляет желать лучшего, так что последний активированный будет дергаться.

А вот как мультиметр 2C53P очень даже порадовал. В комментариях к акции писали, что он занижает ёмкость конденсаторов, но в моем случае данные получились максимально близки к указанному номиналу, остальные мультиметры стабильно завышали показатели. По точности в измерении напряжения не уступает YR1035+, ток так же ближе к правде, чем у моего старичка Aneng Q1. По сопротивлению ничего утверждать не буду, т.к. источник такой себе.

Думал, что генератор будет для галочки, но он вполне рабочий, на частоте 1МГц все формы отображаются корректно, выше начинают постепенно искажаться, а синус можно накручивать до 10МГц.

Ну и конечно в плюсы можно записать крупный, яркий дисплей с хорошо читаемыми контрастными элементами интерфейса. Единственное, я бы убрал аналоговую шкалу в режиме мультиметра и сделал цифры вдвое крупнее.

Как всегда, приветствуется конструктивная критика в комментариях. Всем добра =)
