Кулер для процессора ID-Cooling IS-47K. Собираем миниПК часть 1 из 3. Охлаждение.
- Цена: Брал за 2700 руб где-то (~$36)
- Перейти в магазин
Всем приветы! Когда у меня был обзор небольшого и убогого кулера PCCooler V6, я говорил о своих планах перейти на компактную систему. Я долго вынашивал эту идею, и все таки в конечном итоге реализовал ее. Это 1 часть из 3-х про сборку компактной системы. В компактной системе, система охлаждения работает в тяжелых условиях — тесный корпус, плотная компоновка и не всегда холодный и слабый процессор. Выбирал кулер я по нескольким параметрам — высота, совместимость с памятью (а точнее с высокими радиаторами), способность остудить процессор и сделать это достаточно тихо, хотя бы в режиме браузера/просмотра фильма. И мой выбор пал на героя сегодняшнего обзора и тестирования. Встречаем, система охлаждения для процессора, ID-Cooling IS-47K! Погнали!
Ну или предисловие.
Не знал с кого начать серию обзоров, пару раз менял свое решение в итоге остановился на данном варианте.
Покупал я его под заказ в своем городе, в составе общего заказа железа. Приехал целым.
Перед нами предстает небольшая коробка в черно-оранжевом цвете.
На ней есть достаточно исчерпывающая информация о продукте и его характеристиках. Что хорошо, есть размеры кулера в различных точках измерения. Это очень важно при компактных системах, где места нет и его нужно грамотно использовать. И тут у меня без сюрпризов не обошлось, но об этом позже.
Приведу сразу характеристики с сайта производителя. И сразу увидим расхождение рассеиваемой мощности кулера. На сайте 90 Вт, на упаковке 130 Вт. Это конечно все условные значения и не стоит особо на них ориентироваться, но все же непонятка.
Тип кулера: тип С
Совместимость: Intel LGA1200/1151/1150/1155/1156; AMD AM4
TDP: 95W
Размеры: 120×110×47mm (L×W×H)
Материалы: 6×Ф6мм медные тепловые трубки, медное никелированное основание, алюминиевые ребра
Вес: 500g
Вентилятор: 92×92×15mm
Обороты: 600-2500RPM(PWM)
Воздушный поток: 44.3CFM
Стат. давление: 3.24mmH2O
Шум: 14.0-33.0dB(A)
Рабочее напряжение: 10.8～13.2VDC
Номинальный ток: 0.16А
Подшипник: гидродинамический
Коннектор: 4Pin PWM
Внутри коробки все красиво уложено:
Набор креплений под Intel и AMD и фирменная термопаста ID-TG25. А также наклейка.
Радиатор имеет 68 алюминиевых ребра и 2 толстые планки по краям, нанизанные на 6 медных, никелированных трубок диаметром 6 мм.
Радиатор имеет никелированное основание:
Основание зеркальное тест линейкой я проводил и даже фотографировал, но найти не могу фото, а готовил обзор уже на установленной системе. Буду снимать кулер, сделаю еще фото.
Однако, основание не совсем ровное, у меня было те же 3 ямки, что и на фото от i2hard
Но мне кажется у меня они не так выражены, особенно та что справа. Но это мой косяк и потом исправлю, т.к. кулер буду снимать (почему? в конце все узнаете).
Т.е. основание не самое ровное — это стоит признать. Не горб и не яма, как обычно, бывает, не завал в одну из сторон, а просто волны.
Буквально пара слов о корпусе.

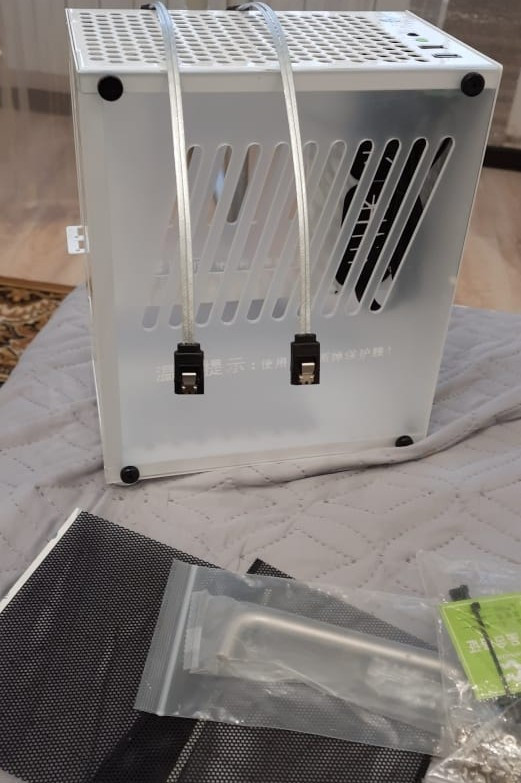

Корпус едет вот такой: RGeek L65.
Я ошибся и купил без перфорации в верхней крышке. В итоге докупил крышку.
Для интересующихся SFF системами, есть гуглотаблица, с подбором разных корпусов, кулеров, видюх и так далее.
В этой таблице у кулера есть пометка, что нет ограничения на высоту планок памяти. И кстати тоже стоит 130 Вт рассеиваемой мощности.
Есть также у него список совместимости с мат платой, но моей там нет.
Итак, пытаемся водрузить все это дело.
Сразу, вот прям СРАЗУ видно, что я обречен на провал. Высота модулей памяти слишком большая, чтобы поставить его так, как задумывалось мной и производителем. В радиаторе есть небольшая выемка, как раз под память… под обычную память… обычной/стандартной высоты. Но у меня модули высокие, а вернее высокие радиаторы.
Единственно возможный вариант установки, это повернуть на 180 градусов.
фух… вроде помещается.
Примерка вроде бы прошла успешно, пробуем все установить и закрепить. И тут же я сталкиваюсь с препятствием:
Теперь вентилятор упирается в бутерброд из звуковых выходов и платы для установки M.2 накопителя. Сделаны они двухэтажной компоновкой и все это прикрыто радиатором/накладкой. Принимаю решение разбирать всю эту шелуху.
Меня ждал успех. Кулер установился почти без трения. Зазора практически нет, как и нет какого-то напряжения, когда детали пытаются выломать друг друга. Все село как надо.
Плата теперь не такая красивая, но свистелки мне не особо нужны, тем более она будет в корпусе. Зато у меня уместилась вся комплектуха.
Теперь после всех приключений, могу приступить к тестированию кулера.
Сразу напишу замечание: кулер находится в очень жестких условиях, даже на открытом стенде, т.к. будет страдать от нехватки воздуха. С одной стороны у него бутерброд из платы с аудиовыходами и накопителем M.2, который сам является источником тепла, весь этот бутер мешает забору воздуха. С другой стороны высокие модули памяти. С третьей стороны воздух всасывается через теплые/горячие тепловые трубки. С четвертой вообще глухая стенка. Так что кулеру будет тяжело, это стоит учитывать.
Процессор: Ryzen 5 Pro 4650G, на частоте 4 ГГЦ и постоянном напряжении 1.30 В. Сделал постоянными, исключительно для теста.
Материнская плата: Asus ROG Strix B550-I Gaming.
Оперативная память: Patriot Viper Steel PVS416G400C9K.
SSD: 1 TB Samsung 970 EVO, 1 TB Adata XPG Gammix S11 Pro.
Блок питания: Thermaltake Toughpower 700W
Кулер: обозреваемый ID-Cooling IS-47K
Термопаста: HY-P13.
Температура окр. среды в начале теста 23.3 градуса по Цельсию, через 23 минуты в конце теста 24.0 градуса по Цельсию.
В качестве нагрузки использовалась AIDA64 6.25.5400 и нагрузка FPU+GPU. Регулировка оборотов отключена — они максимальные и постоянные, насколько это возможно. План электропитания — «высокая производительность».
Захотелось сделать фото, вместо скрина, не знаю почему. О чем жалею теперь.
Температура процессора, как видим 54 градуса, и ощущения это подтверждают. При касании теплотрубок пальцем, выдержать можно было 1.5-2 секунды. На теплотрубки нанес метки маркером, чтобы пирометру было проще считать данные. температура трубок плавала 48-50 градусов по Цельсию.
Показания «диода» пугают, но эта цифра всегда в космосе на Ryzen. Насколько помню показания этого диода — это температура самого кристалла, хотя могу ошибаться. Однако это не просто температура, начиная с 92 градусов, будет падать частота, напряжение и соответственно выделенный теплопакет уменьшается. Максимум который я смог «выдавить» — это 66 Вт, при напряжении 1.15 В и частоте 3.6 ГГц в этом случае я просто остановил вентилятор ватной палочкой. ничем другим подлезть не смог. А еще насколько помню, в этих процессорах использован припой, т.е. скальпирование тут бесполезно, да и не стал бы я его делать, жалко.
Как видно кулер справился с нагрузкой. Видно, что частота держалась 4 ГГЦ и потребление не упало ниже 82 Вт.
Напомню еще раз, что кулер находится в режиме «воздушного голодания» если так можно выразится.
Вот так «потрясающе» выглядит плата закрепленная в корпусе Fractal Design Define R5.
Со временем, я буду искать для себя оптимальный режим в разгоне. Но сейчас мысли такие, что будет максимальный разгон памяти и видеоядра, а частоту процессора и его напряжение буду уменьшать, чтобы снизить энергопотребление. Делать я буду именно так, из-за того, что ограничивающим фактором производительности в играх — это слабость графики, поэтому мы ей максимально расправим крылья, а процессор подрежем, чтобы он впустую не ел электричество и не грелся.
Будет еще 2 части: про питание — это как раз Pico PSU с БП и корпус от RGeek.
Итог:
Кулер справился со своей задачей. Он остудил не самый слабый процессор под нагрузкой, которую скорее всего никогда не увидит и сделал это в меру тихо, в режиме низкой нагрузки или бездействия — телефон фиксировал шум в 26-35 дБ и это скорее всего окружающий шум, т.к. вентилятора не слышно на минимуме. На максимуме шум колебался в пределах 47-49 дБ, т.е. прям вот слышно, хорошо и сильно. Но насиловать стрессами я компьютер не буду, это во-первых. Во-вторых, я буду снижать частоту и напряжение процессора.
Комплектную пасту я конечно же проверю на своем постоянном стенде, чтобы знать, на что она способна.
Обзор получился вот таким сумбурным.
А теперь еще одна новость, которая меня настигла на 3-ю неделю пользования кулером. На низких оборотах появился треск вентилятора — буду менять по гарантии. Случилось это до всяких тестов и прочего, скорее всего брак, но сам факт неприятен и к нему надо быть готовым. Проблема еще в том, что треск не постоянный. Но на холодную почти всегда.
В 3 части я буду тестировать готовый ПК. Если интересен какой-либо тест на этом железе, напишите, попробую организовать.
Т.к. не у всех есть Регард в городе, и вообще не все живут в России, то представлю несколько ссылок на другие магазины.
DNS
NIX
Pleer
Ozon
Amazon
Aliexspress
Всем спасибо, всем пока. Критику и вопросы принимаю.
Небольшое отступление
Ну или предисловие.
Мой системный блок, от которого я ухожу:
Корпус: Fractal Design Define R5
Процессор: Ryzen 5 3400G
Оперативная память: Patriot Viper Steel PVS416G400C9K
Материнская плата: Asus Prime B350M-A
Накопитель 1: SSD M.2 PCIE Plextor M8Peg 128 GB
Накопитель 2: HDD WD Green 3 TB
Блок питания: Thermaltake Toughpower 700W
Это последняя вариация железа, перед сменой.
Я долго думал, чего хочу и как этого достигнуть. Цели были следующие:
— Уменьшить размер системника. Огромный и пустой корпус — бессмысленно.
— Увеличить производительность видеочасти по максимуму, не прибегая к дискретной видеокарте. Это нужно для того, чтобы в те редкие порывы, когда хочется поиграть, я смог это сделать.
— Увеличить производительность центрального процессора так, чтобы был запас с той целью, чтобы можно было уменьшить его потребление при той же или достаточной производительности, задушив по частоте и напряжению.
— Уйти от HDD. Время, когда образы, кино и прочий цифровой мусор хранили на компе ушло, все доступно в сети. Полный переход на SSD также уберет шум, уменьшит вес, уберет узкое горло в тех моментах, когда им был жёсткий диск, например некоторые игры могли фризить или появлялись лаги и статтеры.
Поиск я начал с материнской платы. Понятно, что это плата формата mini-ITX. Чтение обзоров и поиск информации, привели меня к Asus ROG Strix B550-I Gaming. Обзор известного (среди интересующихся разгоном, особенно Ryzen) человека, автора, оверклокера с ником 1usmus, окончательно поставил точку в выборе, т.к. материнка очень хороша в разгоне оперативной памяти, что крайне важно для эффективности встроенного в процессор видеоядра.
Оперативная память у меня была. Набор из 2 планок по 8 гигабайт от Patriot, у меня почти год. Я купил его, как один из самых дешёвых вариантов Samsung B-die, работающих на частоте 4000 МГц из коробки.
Процессор я планировал взять Ryzen 7 Pro 4750G. Но от этой идеи я отказался и вот почему. Избыточная производительность процессорной части — она мне просто ни к чему сейчас. Разница в графике между следующим по «младшенству» 4650G, невелика. А цена между ними около 8-10 тыс рублей. Начал читать про Ryzen 5 Pro 4650G и снова попадаю на обзор от 1usmus и останавливаю выбор на нем. Было некоторое опасение, как бы не потерять в «моще», ведь обзоры говорят о том, что уменьшение исполнительных блоков в Vega, сильно портит общую производительность графики. Однако на моей материнке разгон оперативной памяти упёрся в 3266 МГц с дикими таймингами и надежда на более успешный разгон, даёт надежду на прирост в той самой моще.
Накопителем для системы и игр выступит Samsung 970 Evo на 1 терабайт. Думал взять на 2, но цена была 32 тыс. рублей, против 13 на 1 ТБ. Вторым был выбран вполне бодрый Adata XPG Gammix S11 Pro также на 1 ТБ, это был накопитель для «всего остального».
Корпус который я выбрал, покажу ниже.
Итого новые комплектующие:
Процессор: Ryzen 5 Pro 4650G
Материнская плата: Asus ROG Strix B550-I Gaming
Оперативная память: 2*8 ГБ Patriot Viper Steel PVS416G400C9K
SSD 1: 1 TB Samsung 970 EVO
SSD 2: 1 TB Adata XPG Gammix S11 Pro.
Не знал с кого начать серию обзоров, пару раз менял свое решение в итоге остановился на данном варианте.
Покупал я его под заказ в своем городе, в составе общего заказа железа. Приехал целым.
Перед нами предстает небольшая коробка в черно-оранжевом цвете.
На ней есть достаточно исчерпывающая информация о продукте и его характеристиках. Что хорошо, есть размеры кулера в различных точках измерения. Это очень важно при компактных системах, где места нет и его нужно грамотно использовать. И тут у меня без сюрпризов не обошлось, но об этом позже.
Приведу сразу характеристики с сайта производителя. И сразу увидим расхождение рассеиваемой мощности кулера. На сайте 90 Вт, на упаковке 130 Вт. Это конечно все условные значения и не стоит особо на них ориентироваться, но все же непонятка.
Характеристики
Тип кулера: тип С
Совместимость: Intel LGA1200/1151/1150/1155/1156; AMD AM4
TDP: 95W
Размеры: 120×110×47mm (L×W×H)
Материалы: 6×Ф6мм медные тепловые трубки, медное никелированное основание, алюминиевые ребра
Вес: 500g
Вентилятор: 92×92×15mm
Обороты: 600-2500RPM(PWM)
Воздушный поток: 44.3CFM
Стат. давление: 3.24mmH2O
Шум: 14.0-33.0dB(A)
Рабочее напряжение: 10.8～13.2VDC
Номинальный ток: 0.16А
Подшипник: гидродинамический
Коннектор: 4Pin PWM
Внутри коробки все красиво уложено:
Набор креплений под Intel и AMD и фирменная термопаста ID-TG25. А также наклейка.
Радиатор имеет 68 алюминиевых ребра и 2 толстые планки по краям, нанизанные на 6 медных, никелированных трубок диаметром 6 мм.
Радиатор имеет никелированное основание:
Основание зеркальное тест линейкой я проводил и даже фотографировал, но найти не могу фото, а готовил обзор уже на установленной системе. Буду снимать кулер, сделаю еще фото.
Однако, основание не совсем ровное, у меня было те же 3 ямки, что и на фото от i2hard
Но мне кажется у меня они не так выражены, особенно та что справа. Но это мой косяк и потом исправлю, т.к. кулер буду снимать (почему? в конце все узнаете).
Т.е. основание не самое ровное — это стоит признать. Не горб и не яма, как обычно, бывает, не завал в одну из сторон, а просто волны.
Буквально пара слов о корпусе.
Корпус едет вот такой: RGeek L65.
Я ошибся и купил без перфорации в верхней крышке. В итоге докупил крышку.
Для интересующихся SFF системами, есть гуглотаблица, с подбором разных корпусов, кулеров, видюх и так далее.
В этой таблице у кулера есть пометка, что нет ограничения на высоту планок памяти. И кстати тоже стоит 130 Вт рассеиваемой мощности.
Есть также у него список совместимости с мат платой, но моей там нет.
Итак, пытаемся водрузить все это дело.
Сразу, вот прям СРАЗУ видно, что я обречен на провал. Высота модулей памяти слишком большая, чтобы поставить его так, как задумывалось мной и производителем. В радиаторе есть небольшая выемка, как раз под память… под обычную память… обычной/стандартной высоты. Но у меня модули высокие, а вернее высокие радиаторы.
Единственно возможный вариант установки, это повернуть на 180 градусов.
фух… вроде помещается.
Примерка вроде бы прошла успешно, пробуем все установить и закрепить. И тут же я сталкиваюсь с препятствием:
Теперь вентилятор упирается в бутерброд из звуковых выходов и платы для установки M.2 накопителя. Сделаны они двухэтажной компоновкой и все это прикрыто радиатором/накладкой. Принимаю решение разбирать всю эту шелуху.
Меня ждал успех. Кулер установился почти без трения. Зазора практически нет, как и нет какого-то напряжения, когда детали пытаются выломать друг друга. Все село как надо.
Плата теперь не такая красивая, но свистелки мне не особо нужны, тем более она будет в корпусе. Зато у меня уместилась вся комплектуха.
Теперь после всех приключений, могу приступить к тестированию кулера.
Сразу напишу замечание: кулер находится в очень жестких условиях, даже на открытом стенде, т.к. будет страдать от нехватки воздуха. С одной стороны у него бутерброд из платы с аудиовыходами и накопителем M.2, который сам является источником тепла, весь этот бутер мешает забору воздуха. С другой стороны высокие модули памяти. С третьей стороны воздух всасывается через теплые/горячие тепловые трубки. С четвертой вообще глухая стенка. Так что кулеру будет тяжело, это стоит учитывать.
Тестовый стенд:
Процессор: Ryzen 5 Pro 4650G, на частоте 4 ГГЦ и постоянном напряжении 1.30 В. Сделал постоянными, исключительно для теста.
Материнская плата: Asus ROG Strix B550-I Gaming.
Оперативная память: Patriot Viper Steel PVS416G400C9K.
SSD: 1 TB Samsung 970 EVO, 1 TB Adata XPG Gammix S11 Pro.
Блок питания: Thermaltake Toughpower 700W
Кулер: обозреваемый ID-Cooling IS-47K
Термопаста: HY-P13.
Температура окр. среды в начале теста 23.3 градуса по Цельсию, через 23 минуты в конце теста 24.0 градуса по Цельсию.
В качестве нагрузки использовалась AIDA64 6.25.5400 и нагрузка FPU+GPU. Регулировка оборотов отключена — они максимальные и постоянные, насколько это возможно. План электропитания — «высокая производительность».
Захотелось сделать фото, вместо скрина, не знаю почему. О чем жалею теперь.
Температура процессора, как видим 54 градуса, и ощущения это подтверждают. При касании теплотрубок пальцем, выдержать можно было 1.5-2 секунды. На теплотрубки нанес метки маркером, чтобы пирометру было проще считать данные. температура трубок плавала 48-50 градусов по Цельсию.
Показания «диода» пугают, но эта цифра всегда в космосе на Ryzen. Насколько помню показания этого диода — это температура самого кристалла, хотя могу ошибаться. Однако это не просто температура, начиная с 92 градусов, будет падать частота, напряжение и соответственно выделенный теплопакет уменьшается. Максимум который я смог «выдавить» — это 66 Вт, при напряжении 1.15 В и частоте 3.6 ГГц в этом случае я просто остановил вентилятор ватной палочкой. ничем другим подлезть не смог. А еще насколько помню, в этих процессорах использован припой, т.е. скальпирование тут бесполезно, да и не стал бы я его делать, жалко.
Как видно кулер справился с нагрузкой. Видно, что частота держалась 4 ГГЦ и потребление не упало ниже 82 Вт.
Напомню еще раз, что кулер находится в режиме «воздушного голодания» если так можно выразится.
Вот так «потрясающе» выглядит плата закрепленная в корпусе Fractal Design Define R5.
Со временем, я буду искать для себя оптимальный режим в разгоне. Но сейчас мысли такие, что будет максимальный разгон памяти и видеоядра, а частоту процессора и его напряжение буду уменьшать, чтобы снизить энергопотребление. Делать я буду именно так, из-за того, что ограничивающим фактором производительности в играх — это слабость графики, поэтому мы ей максимально расправим крылья, а процессор подрежем, чтобы он впустую не ел электричество и не грелся.
Будет еще 2 части: про питание — это как раз Pico PSU с БП и корпус от RGeek.
Итог:
Кулер справился со своей задачей. Он остудил не самый слабый процессор под нагрузкой, которую скорее всего никогда не увидит и сделал это в меру тихо, в режиме низкой нагрузки или бездействия — телефон фиксировал шум в 26-35 дБ и это скорее всего окружающий шум, т.к. вентилятора не слышно на минимуме. На максимуме шум колебался в пределах 47-49 дБ, т.е. прям вот слышно, хорошо и сильно. Но насиловать стрессами я компьютер не буду, это во-первых. Во-вторых, я буду снижать частоту и напряжение процессора.
Комплектную пасту я конечно же проверю на своем постоянном стенде, чтобы знать, на что она способна.
Обзор получился вот таким сумбурным.
А теперь еще одна новость, которая меня настигла на 3-ю неделю пользования кулером. На низких оборотах появился треск вентилятора — буду менять по гарантии. Случилось это до всяких тестов и прочего, скорее всего брак, но сам факт неприятен и к нему надо быть готовым. Проблема еще в том, что треск не постоянный. Но на холодную почти всегда.
В 3 части я буду тестировать готовый ПК. Если интересен какой-либо тест на этом железе, напишите, попробую организовать.
Т.к. не у всех есть Регард в городе, и вообще не все живут в России, то представлю несколько ссылок на другие магазины.
DNS
NIX
Pleer
Ozon
Amazon
Aliexspress
Всем спасибо, всем пока. Критику и вопросы принимаю.
