Обзор Кронштейна для монитора HARPER MG-70, или сказ о том, как я рабочее место для детей улучшал.

Продолжаем рубрику «Что может пойти не так? 3!»
Спойлер: кронштейн не виноват )

Написано человеком для людей! © Ramiro

Всем жителям хрущёвок и малогабаритных домов знакома проблема: при увеличении количества людей, места начинает не хватать.

Жил-был я, женился, купил квартиру, а потом нас что-то понесло, и мы наплодили троих детей, что в принципе хорошо, но требует много ресурсов.
После появления детей пошёл стандартный цикл: садик, школа.
В школу понадобился компьютер, что логично в современном мире.

Вот рабочий стол ребёнка — микробардачок, с началом учебного года он становится не микро.


Моноблок на столе имеет подставку «аля куриная ножка», и, скажем так, она если не габаритная, но всё равно мешала: книжки не поставишь — соскальзывают, а сам монитор занимал место.

В один из прекрасных моментов меня посетила мысль: надо купить кронштейн, чтобы можно было убирать моноблок наверх, и даже если не убирать, то место снизу было бы свободным.
У моноблока сзади красовались четыре заглушки под VESA 100. Фишка в масть, подумал я, и обзавёлся HARPER MG-70.

Поставка

Приехала посылка до ПВЗ, в коробочке транспортной.

Комплектация

Кронштейн — 1 шт.
Панель VESA — 1 шт.
Крепежные детали — 1 шт.
Инструменты для крепежа — 1 шт.
Инструкция — 1 шт.
Гарантийный талон — 1 шт.

Характеристики

____	____
Назначение	для 1 монитора
Тип кронштейна	наклонно-поворотный
Совместимость	13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32
Максимальный вес монитора	9 кг.
Крепление стандарта Vesa	до 100х100
Типы VESA	100x100, 75x75
Угол наклона	от -50° до +80°
Угол поворота	180°
Высота кронштейна	445 мм
Толщина стола для установки	до 85 мм
Особенности	кабель-канал
Материал корпуса	сталь, пластик
инструкция, гарантийный талон.
Цвет	черный
Вес	2.3 кг
Гарантия	2 года.
Страна производитель	Китай

Габариты

Кронштейн на газлифтовом механизме. Из плюсов — удобная регулировка на весу, из минусов — газлифт может через некоторое время терять силу и начать опускаться, тут как фишка ляжет.
Но под мои задачи нужен был именно он.

Сборка

В комплекте идут два ключа, которых нам хватит для сборки, но если есть свои, то сборка может быть чуть удобнее.

Инструкция на русском языке, не ИКЕА, но разобраться можно.


1) Прикручиваем уголок к верхнему основанию.


2) Прикручиваем к этому всему крепление снизу.


Причём нижнее крепление шло вот так, но обозначено как цельная деталь, и к нему надо сначала прикрутить упор.


Металл хороший, не жестянка.


3) Крепим поворотный рычаг.

Вот так неправильно, надо перевернуть, это я понял, когда занялся кабель-менеджментом )))


Правильно вот так, чтобы отверстие осталось снизу.


4) Крепим вторую часть руки, так сказать, растем выше.


5) Этап: берём крепление VESA и крепим его на моноблок.

И вот тут всё пошло не так ))))


Ну а что может пойти не так? А вот что: как только я снял моноблок и открутил «куриную лапу», из-под монитора осталась торчать часть крепления, назовем аппендикс.
Странно, подумал я, ведь обычно он откручивается весь.
Но сюрприз ждал меня дальше.
Снимем заглушки у места крепления и обнаруживаем, что там нет крепления. Ух, как у меня подгорело.
Ведь мы даже с сыном измерили расстояние между заглушками крепления — 10 см, и успокоились.
А под ними пусто.



Итак, есть два пути:
1) Забить, вернуть как было.
2) Доработать.

Решение: доработать, принимая риски!

Разбираем моноблок, измеряем отверстие, оцениваем риски. Собираемся и идём в магазин крепежа.

Берём там винт, шайбы,

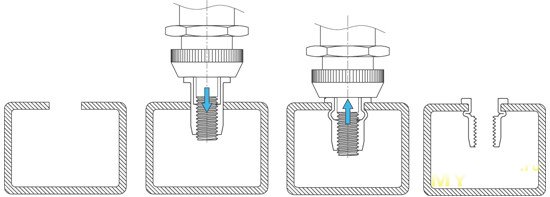

гайку-удлинитель (муфту) типа такой.
Рассыпуха на 100р.


И с внутренней стороны на винт крепим наружу с проставкой под шайбу, а снаружи — муфту.
Почему так усложнять? А не просто гайка с шайбой изнутри? Ответ прост: если надо будет снимать крепление, то гайка с внутренней стороны, даже посаженная на клей, оторвётся и упадёт, и надо будет снова разбирать моноблок, снимая материнку, а этого нам не надо.
А так можно на муфту цепляться и отцепляться сколько душе угодно.

Возникает великий вопрос, быть или не быть?

А что делать с аппендиксом!? И это поставило меня в тупик.
Речь про него.


Ведь он торчит.


Мысли за убрать.

Плюсы:
1) Эстетически красиво.
2) Не мешается.

Минусы: это, читай, плюсы за оставить.

Мысли за оставить.

Плюсы:
1) Дети маленькие по росту и особо расти не спешат, а аппендикс снизу, и им тупо удобнее за него двигать весь моноблок на газлифте вверх и вниз, и не так уж сильно он и торчит.

2) Так называемый аппендикс является базовым местом крепления и сидит аж на 12 винтах в корпусе.
А моя доработка — на четырех винтах, нагрузка распределенная чуть больше по площади на шайбы, а времени и места внутри, чтобы делать суперкрепление на шинках, не было, да и смысла мало — всё равно нагрузка идёт на основание 4 винтов, которе плавно перетекает через шайбы на корпус.

3) Если что-то пойдёт не так, то аппендикс на месте, можно достать ножку и прикрутить обратно быстро, без разборки всего моноблока.

Минусы:
Аппендикс мешает закрепить монитор крепление VESA к основной конструкции кронштейна.

Решение: пока аппендиксу быть, но пришлось извратиться и крепить сначала крепление VESA к корпусу, а потом к креплению VESA на весу закручивать моноблок.
Потом уже всю эту махину крепить к столу, что не очень удобно, но благо это разово.

Возможно, когда я убежусь, что всё надёжно, я сниму этот аппендикс, заодно и дети подрастут, чтоб роста хватало двигать монитор.

В общем, получилось вот так вот.


Примерка на столе.


Итоговая примерка:

Было:


Стало:
Режим ПК: Монитор опущен на уровне, если бы он стоял на подставке.


Режим «домашка»: Монитор поднят верх, и место под ним свободно!


По моему мнению, получилось очень удобно.
Теперь можно моноблок поднимать и опускать, вертеть во все стороны, увеличивая рабочую площадь на столе.

Кронштейн поддерживает кабель-менеджмент. Верхняя часть сделана с пластиковым вставным быстросъёмным — это круто.


Но вот у провода моноблока есть НЕ съёмный фильтр, и его просто в нижнее колено не просунешь.
Для наглядности он на фото отверсите ниженго колена, повёрнут верх, но должен быть вниз.

И пришлось открутить два винта и протянуть провод.


Это, кстати, единственный минус кронштейна, почсему не сделали как сверху не понятно, но плюсы с лихой перекрывают минус.

Итог

Кронштейн для монитора HARPER MG-70 — красавчик, молодец, моноблок к сожалению — нет.
Как говорится, хорошая мысля приходит опосля, и так надо было сделать давно.
Вот такой вот микроквест с доработкой. Всем добра!
