Электронная нагрузка ALIENTEK EL15 — компактное, понятное, законченное устройство

Иногда берёшь устройство и сразу понимаешь, его делали не ради галочки. Электронная нагрузка ALIENTEK EL15 — как раз из таких устройств. Вроде бы обычная электронная нагрузка, но с претензией на универсальный тестовый комбайн.

Поддерживает режимы стабилизации тока, напряжения, мощности, а также эмуляцию сопротивления. Пользуюсь ею уже больше трёх месяцев. Обзор был готов давно, но каждый раз хотелось добавить в черновик что-то новое.

Нагрузка интересная, удобная в использовании и действительно полезна в моей работе.

Мне приходится тестировать и проверять много различной силовой электроники (до 100 Вт), в том числе нестандартной, и готовое устройство EL15 очень выручает — не приходится возиться с подбором резисторов. Кроме того, заказчику можно предоставить графики измерений, а не просто текстовую таблицу результатов.

На «Муське» уже был отличный обзор ALIENTEK EL15, и добавить что-то новое было непросто, но я старался.
Так же можно купить на Озон

Основные характеристики
Мощность: до 150 Вт
Напряжение: до 60 В (шаг 1 мВ)
Ток: до 12 А (шаг 1 мА)
Режимы: CV / CC / CP / CR
Дисплей: IPS 1.9", 320×170
Интерфейсы: USB-C + Bluetooth
Охлаждение: 2 вентилятора с PID
Поддержка 4-проводного измерения

Внешний вид и конструкция

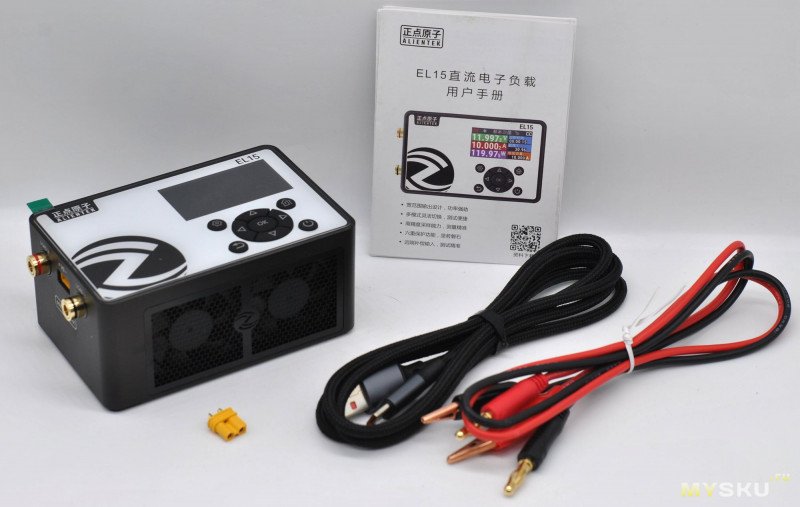

Сделано аккуратно: алюминиевый корпус, лицевая панель из прозрачного пластика.
По размеру — примерно две пачки сигарет.
Полностью разбирать устройство не стал, так как для полной разборки необходимо отклеивать переднее стекло.


Интерфейс и управление

Кнопочное управление (9 кнопок). Энкодера нет — и это сразу чувствуется. Но, поняв логику управления, быстро привыкаешь, и пользоваться прибором уже не кажется сложным.

Меню разбито логично:

— Basic (базовый режим тестирования)
— Power (режим проверки источников питания)
— Battery (режим тестирования аккумуляторов)
— Advanced (расширенный режим работы и тестирования)
— Settings (общие настройки прибора)

Функциональность — реально разнообразная
динамические нагрузки
до 10 точек в сценариях
таймеры, отсечки
тест ёмкости и внутреннего сопротивления.

На скринах основные меню устройства, под меню структурированы в столбик



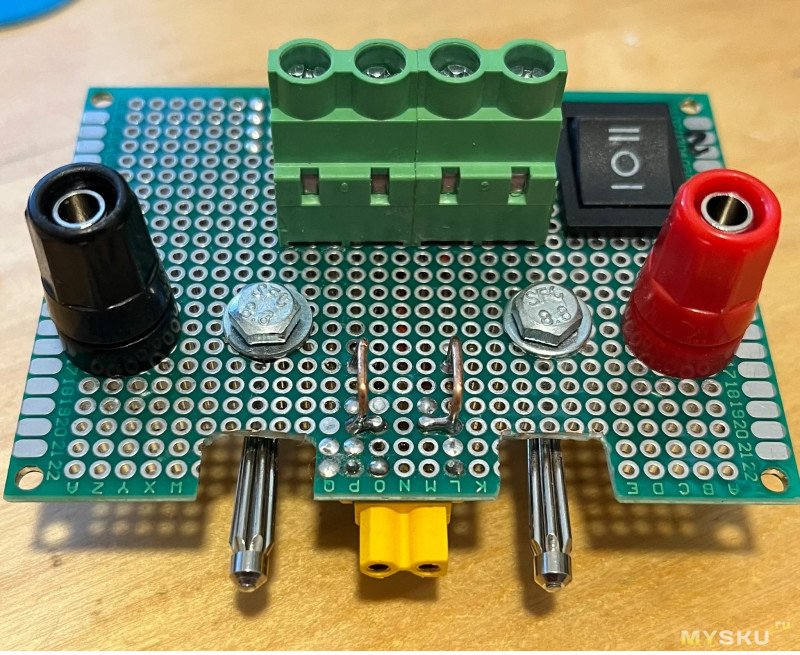

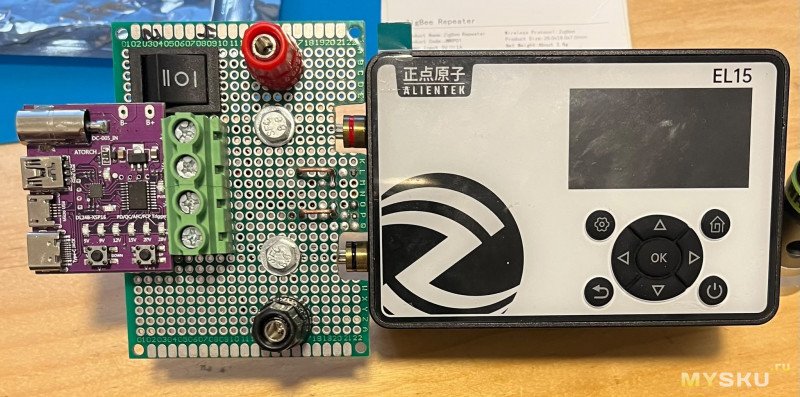

Перейдём к тестированию и практической работе.
Перейдём к тестированию и практической работе.
Для большинства пользователей электронная нагрузка — прибор бесполезный. Но тем, кто занимается разработкой, ремонтом или тестированием техники, без неё сложно обойтись.
Она позволяет проверять блоки питания, зарядные устройства, аккумуляторы, USB-PD адаптеры, Power Bank и другие источники питания под реальной нагрузкой. При этом можно оценить стабильность напряжения, уровень пульсаций, эффективность охлаждения и корректность работы защит. Именно такие испытания показывают, как устройство будет вести себя в реальных условиях эксплуатации.

Несколько видео примеров
Неожиданно обнаружил что мой блок питания Stamos -S-LS-103 при 5В 10А
дает синусоидальные пульсации.




Во время тестов обратил внимание на одну особенность
Электронная нагрузка питается от внешнего блока питания USB-C. В начале работы при максимальной мощности собственное потребление составляет около 100 мА, но по мере нагрева устройства оно постепенно увеличивается почти до 1 А. Это хорошо видно как на видео выше, так и на фотографии.


Измерение напряжения и тока
НАПРЯЖЕНИЕ
Во всем диапазоне от 1 до 30 В показания ALIENTEK EL15 практически совпали с показаниями мультиметра ZOYI ZT-706S. Максимальное расхождение составило всего 7.7 мВ (0.051 %), а в большинстве точек не превышало 5 мВ, что говорит о высокой точности встроенного измерительного тракта.

ТОК
Для проверки точности измерения тока измерения проводились в диапазоне от 1 мА до 5 А в нескольких контрольных точках.

Полученные результаты приятно удивили. На малых токах расхождение между приборами составляет всего сотые доли миллиампера, а с увеличением тока отклонение плавно возрастает. Даже при максимальном испытанном токе 5 А разница составила всего около 11,6 мА, что соответствует приблизительно 0,23 %.

Я не хотел перегружать мультиметр и поэтому ограничился измерениями до 5 А, хотя ALIENTEK EL15 позволяет работать с нагрузкой до 12 А.

Мобильное приложение
Приложение для Android называется ATK Xtool. Оно является универсальным для устройств Alientek. На момент подготовки обзора актуальна версия 2.0.12, поддерживаются английский и русский языки.

На главном экране отображаются график в реальном времени, напряжение, ток, мощность и температура. Доступны режимы Basic и Battery, а также выбор режимов работы CV, CC, CP и CR. При отображении графиков можно выбрать вывод напряжения, тока, мощности или всех параметров одновременно

Вывод
По результатам проведенных измерений ALIENTEK EL15 продемонстрировала высокую точность как по напряжению, так и по току. В диапазоне 1–30 В максимальное расхождение с мультиметром составило всего 7,7 мВ, а при измерении тока в диапазоне 1 мА–5 А — не более 11,6 мА. Во всех контрольных точках показания изменялись линейно и практически совпадали с показаниями мультиметра. По итогам тестирования ALIENTEK EL15 можно доверять — их точности более чем достаточно не только для радиолюбительских задач, но и для большинства профессиональных лабораторных измерений.

Электронная нагрузка ALIENTEK EL15 отлично подойдет
-для теста блоков питания
-проверка DC-DC преобразователей
-разряд аккумуляторов
-динамические тесты

Особенно заходит, режимы с изменением нагрузки во времени.

Плюсы
-высокая точность (для своего класса)
-куча режимов
-компактность
-4-проводное измерение
-защита от всего подряд

Минусы
Я бы сказал больше, «хотелки», так как реальных минусов не обнаружил
-шумная работа вентиляторов на максимальной мощности
-отсутствие энкодера
-программное обеспечение требует доработки(но надо сказать что обновления выходят регулярно)
-вентиляторы расположены на боковой грани корпуса, поэтому устройство нельзя устанавливать вертикально на стол.
