IEK LED-HP 50 Вт, Голиаф мира светодиодных ламп. Как это устроено
Не крадите лампочки в подъезде!Сегодня мы будем разламывать довольно необычное изделие — светодиодную лампу с цоколем Е40.
Поймаем — удивитесь, куда вам их можно вкрутить.
Подробности вскрытия под катом.
Самые первые электрические лампы подсоединялись к проводам винтовыми зажимами, и менять их было сложно, а надо было часто, потому что работали они недолго.
Первые лампы с винтовым цоколем и патроном для быстрой замены появились в 1881 году:
Довольно скоро появился целый ряд типоразмеров цоколя:

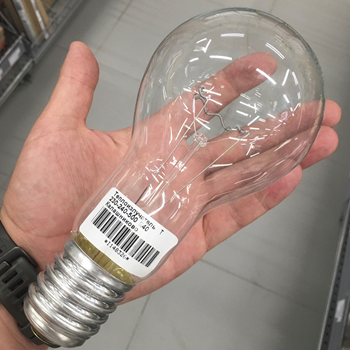

Если Е14 и Е27 знакомы всем, то Е40 в домашнем хозяйстве встречается редко — это цоколь для самых больших, мощных и тяжёлых лампищ.
Итак, подопытный экземпляр — LED-HP от IEK.
Длина 280 мм, диаметр 137 мм, мощность 50 ватт (эквивалент 200), холодный белый свет и заявленные Ra80.
Маркировка крупным планом:
Отдираем колпак рассеивателя.
Под ним на теплоотводе закреплена четырьмя саморезами печатная плата на алюминиевом основании размерами 90х90 мм, на которой распаяны 105 светодиодов типоразмера 2835, соединенных по схеме 5P21S.
Под плату нанесена термопаста, но не очень аккуратно:
С обратной стороны теплоотвод диаметром 130 и высотой 50 мм даже имеет некоторое оребрение:
Впрочем, особого толка от этого нет, потому что корпус лампы не имеет отверстий для прохода воздуха.
Драйвер светодиодов даже как-то в корпусе лампы теряется:
А между тем по сравнению с драйвером обычной LED лампы он выглядит так:
Со стороны печатных проводников:
Отличительной особенностью его является внешний силовой ключ, управляемый микросхемой ZT7JC в корпусе SOT23-6.
Типа взрыв-схема:
Даже после выхода из строя такая лампа вполне пригодна в качестве донора рассеивателя и теплоотвода для самодельных конструкций.
