Купил я как-то фонарик в Фикспрайсе для матери, хотел вживить в него литиевый аккумулятор. «Полицейские» фонарики ей не нравятся, ей по душе на обычных светодиодах, освещение и приятнее и понятнее. А аккумуляторные (на свинцовых батареях) долго не служат. Вот и купил обычный (с учётом дальнейшей доработки). Время настало внедрить в жизнь. Доработка предполагалась незначительная. Но в процессе… вспомнил, что в далеком 2014-ом купил пяток зарядных модулей. Вот и решил максимально усовершенствовать изделие.
Если интересно, заходим.
Модули покупал ещё в 2014 году. Даже следов не нашёл. На Ибее архив у меня открылся только за 2015 год максимум. Поэтому в заголовке ссылка на похожий товар (возможно, от другого продавца). На тот момент эти модули стоили намного дороже. В настоящее время цена ниже.
Смотрим доставку.
В 2014-ом даже бестрековым посылкам при пересечении границы присваивали наш трек.
Получил 5 штук, ровно столько было в моём заказе. Нюансы объяснил чуть раньше.
К упаковке претензий никаких.
Модули максимально простые.
Искал умышленно с разъёмом Mini-USB. Для меня так надежнее.
Для матери так тоже будет лучше, по моему опыту Micro-USB ломают чаще (это моё мнение).
Это самый простой и недорогой модуль. Собран всего на одной микросхеме.
Никаких защит нет. На рынке есть другие модули, с лучшим функционалом. Но это будет ваш выбор. На тот момент мой выбор пал на TP4056.
А вот и сам фонарик.
Самый обычный и очень лёгкий. И в данный момент он имеется в продаже.
Переключалка сверху. Батарейный отсек снизу.
Батарейный отсек под три батарейки формата ААА.
Изначально предполагал просто вставить аккумулятор, и раз в полгода забирать на подзарядку. Даже пилить ничего не надо. Просто нужно припаять параллельно батарейному отсеку.
Даже не помню, откуда у меня этот аккумулятор. Знаю, что от какого-то квадрика.
Подключил через разъём. Для чего сначала разобрал.
Здесь никаких сложностей. Разъём от обычного Советского телевизора 3УСЦТ.
Можно вживить практически любые известные модели литиевых аккумуляторов (в том числе от старого сотового телефона), но тогда батарейный отсек необходимо будет изъять. Я же пошёл по пути наибольшего сопротивления с возможностью отыграть назад (в случай чего).
Зная про подлянки в дешёвых фонариках, решил повнимательнее рассмотреть плату со светодиодами.
И не зря. Токоограничивающего резистора нет.
Сколько светодиодов пожгли мои знакомые на новых батарейках!
А ведь место предусмотрено. Впаял.
В принципе можно всё собирать. Но ведь я решил максимально усовершенствовать изделие.
Прикинул место для установки модуля.
Чуток великоват. Немного придётся снять надфилем, запас имеется.
Отверстие под USB прорезал канцелярским ножиком. Припаял провода. Модуль зафиксировал с помощью термоклея. Никакие непредвиденные истории здесь не прокатят. Даже при полном отсутствии клея модуль далеко не «убежит». Стойка под саморез стоит как нельзя кстати.

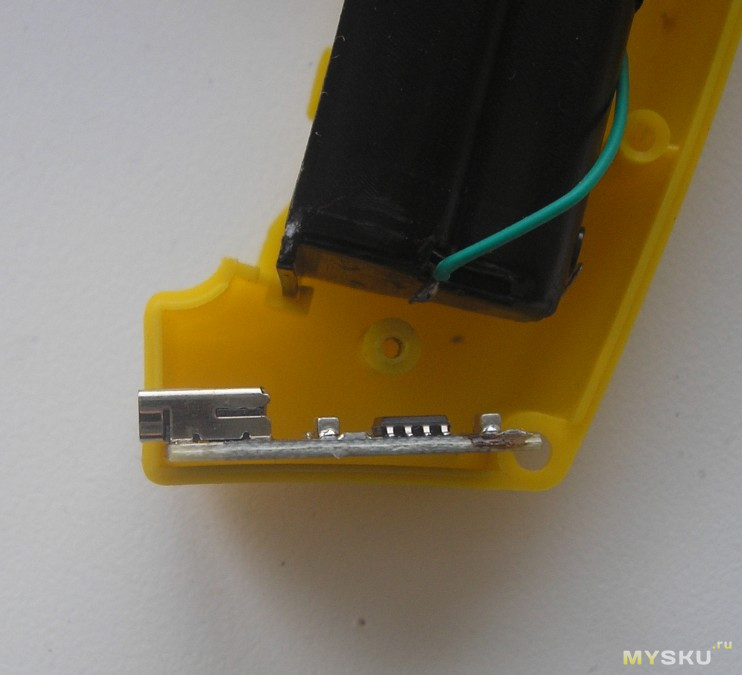

Вот, что получилось.
Встал, как родной. Ничего не выступает и не мешается. В таком варианте даже разъём не нужен. Аккумулятор можно тупо подпаять параллельно батарейному отсеку и зарядному модулю.
Для индикации режима зарядки сбоку просверлил отверстия, чтобы было видно светодиоды. Отверстия заклеил куском скотча.
Чтобы не было желания лезть в батарейный отсек, замотал его чёрной изолентой (синей не осталось).

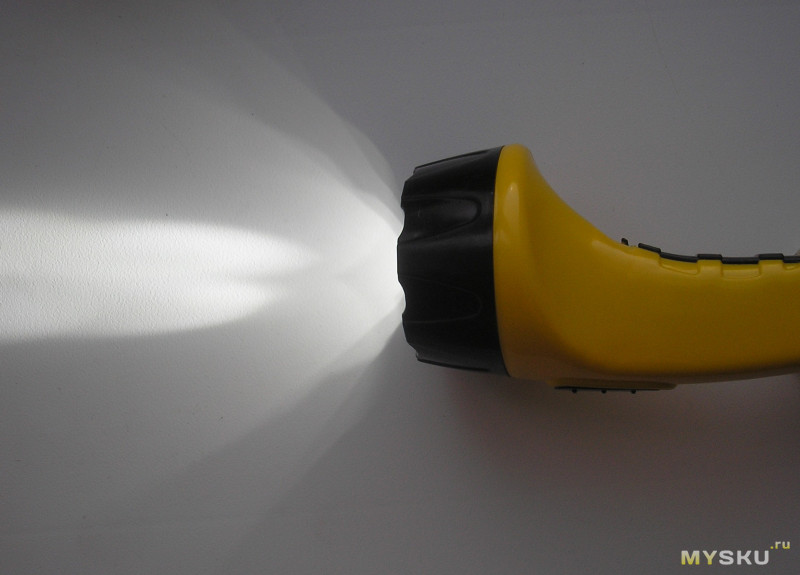

Проверил в работе. Схема отрабатывает чётко. Фонарик светит.
И совсем забыл. На холостом ходу модули выдают 4.12 В.
С батарейкой напряжение чуть выше.
Вот в общем то и все.
Поставленная задача выполнена менее чем за 2 часа.
Надеюсь, хоть кому-то помог.
Удачи!
