Очередное поделие с жалами JBC 245
Собственно вроде не сильно и «диайвай» в сборе подобных паяльных станций — готовый блок питания, готовый контроллер, готовая ручка да полчаса-час чтобы всё это собрать. Однако…
И так для начала необходим блок питания. Компактный и мощный, т.к. жало потребляет порядка 200 ватт мощности при напряжении 24 вольта. Для будущего проекта когда-то был приобретён блок питания Mean Well EPP-300-24, так что станция будет строится вокруг него (но это не точно).
Mean Well EPP-300-24 (картинка их интернетов):
Габариты у него всё же приличные 127x76.2x35 и совершенно естественным образом он не помещается в корпус для широко рапространённых на Алиэкспрессе станций на жалах Т12.
Поиск подходящего алюминиевого корпуса закончился на Алиэкспрессе у продавца аудиофильских товаров, потому что внезапно ценник оказался сопоставим с аналогичными корпусами из алюминиевого профиля для электронного оборудования, но при этом в его размер идеально вписался блок питания и внешний вид его на голову выше (весь такой модняво шлифованный).
Блок питания внутри:
Осталось только к этому корпусу сделать две торцевые панельки (комплектные отложу в сторону, ибо передня толщиной 5 мм и ковырять в ней отверстия под плату контроллера вручную занятие неблагодарное) и можно будет собирать все детали в кучу.
Панели будут изготавливаться из алюминиевой полосы шириной 50мм и толщиной 2 мм.
Превращаем вид «ужас-ужас» в «выглядит неплохо» и добаляем модную пошкрябанность. Используем кусок доски в качестве упора для создания параллельных линий, саму деталь клеми на двусторонний скотч на кусок деревянного бруска:
Серебристые панельки на чёрном корпусе будут выглядеть несколько убого, потому запасаемся раствором серной кислоты (жидкость для аккумуляторов), чёрным красителем для ткани, жижей для прочистки труб «Крот». Анодирование алюминия и последующая окраска в домашних условиях вполне себе реализуема.
Внимание, при работе с химическими реактивами в обязательном порядке использовать защитные очки, перчатки и респиратор.
Процесс выглядит следующим образом:
1. Окрашиваемую деталь замачиваем в щёлочи (жижа «Крот») для удаления жировых пятен и прочих загрязнений.
2. В контейнер устаналиваем два катода и анод с прикрученным изделием:
3. Заливаем раствор серной кислоты, подключаем блок питания плюсовой контакт на изделие, минусовой на катоды, поднимаем ток до 0.5± ампера и сотавляем на полчаса.
4. В горячий, порядка 60-70°С, раствор красителя помещяем детали минут на 20-40.
5. После кипятим в чистой воде минут 10-15.
Получается вот такая красота:
Сразу отвечу на вопрос, почему панельки получились разных цветов. Нижня панель была помещена в горячий раствор и тот медленной остывал, а вторая купаласть в том же сам растворе когда тот стоял на водяной бане. Дело в том, что врехнюю панель пришлось повторно анодировать и раствор к тому времения совсем остыл.
И так красоту навели, на двухсторонний скотч приклеиваем во внутрь кусок безымянного блистера для защиты экрана и собираем всё в кучу:
Всё влезло с небольшими зазорами.
После небольших полевых испытаний было установлено, что потребляемая мощность немного меньше 200 ватт и блок питания был заменён на аналогичный но уже меньшей мощности — Mean Well EPP-200-24 (картинка их интернетов):
Его размеры 101.6x50.8x29 и по высоте (+3 мм на выводы элементов) он тоже не помещается в корпус для широко рапространённых на Алиэкспрессе станций на жалах Т12, но в данном копрусе для него будет просторно:
Пиковый ток потребления при нагреве жала 8,07А:
Что составляет около 194 Вт потребляемой мощности. Эти блоки питания допускают работу без принудительного охлаждения до 70% от номинальной нагрузки, при этом защита по перегрузке срабатывает на 110%-140% от номинальной нагрузки. Учитывая что блок питания фактически будет находиться в простое, думаю EPP-200-24 будет более чем достаточно для такого паяла.
Немного о ручке, в предыдущей станции на жалах Т12 использовал модную алюминиевую от «100MHz»:
Для этой тоже удалось найти модную, хотя и пластиковую, ручку от «100MHz»:
В комплекте шла зелёная неопреновая мочалка, заменил на два слоя термоусадки с клеевым слоем с заходом на латунную деталь, т.к. она на 300-350°С разогревается довольно сильно и можно обжечься.

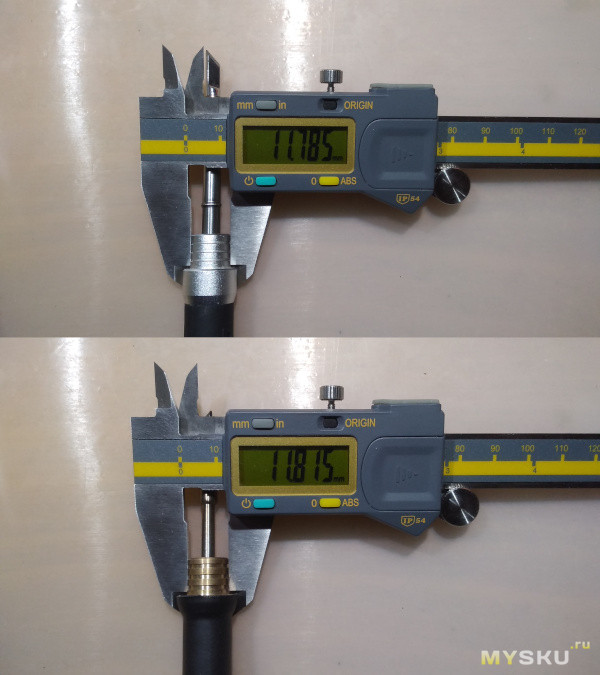

Ну и для сравнения обе вместе:
И итоговый результат с КДПВ:
Ссылки на разное по просьбам трудящихся:
1. Mean Well EPP-200-24
2. Mean Well EPP-300-24
3. OLED экран T12-JBC245-210 плата контроллера три в одном, устойчивость к высокому давлению 35 в, паяльная станция с белым свесветильник капуста уже недоступно, но на алиэкспрессе тысячи их.
4. Алюминиевый Чехол BRZHIFI BZ0905 для самостоятельной сборки.
5. Сварочный стол PEEK, высокопрочная ручка, совместимая с JBC T245 T210.
6. QUICKO 3C/4C/5C core, мягкий силиконовый провод для паяльника T12, наборы DIY
7. Универсальный JBC C245 жало паяльника T245-A ручка сварочная насадка рукояткой Совместимо с JBC T245 и ud-1200 паяльная станция.
8. SW-200D высоковибропереключатель шариковый наклон двойные бусины угловой пружинный датчик переключатели.
И так для начала необходим блок питания. Компактный и мощный, т.к. жало потребляет порядка 200 ватт мощности при напряжении 24 вольта. Для будущего проекта когда-то был приобретён блок питания Mean Well EPP-300-24, так что станция будет строится вокруг него (но это не точно).
Mean Well EPP-300-24 (картинка их интернетов):
Габариты у него всё же приличные 127x76.2x35 и совершенно естественным образом он не помещается в корпус для широко рапространённых на Алиэкспрессе станций на жалах Т12.
Поиск подходящего алюминиевого корпуса закончился на Алиэкспрессе у продавца аудиофильских товаров, потому что внезапно ценник оказался сопоставим с аналогичными корпусами из алюминиевого профиля для электронного оборудования, но при этом в его размер идеально вписался блок питания и внешний вид его на голову выше (весь такой модняво шлифованный).
Внешний вид корпуса
Блок питания внутри:
Осталось только к этому корпусу сделать две торцевые панельки (комплектные отложу в сторону, ибо передня толщиной 5 мм и ковырять в ней отверстия под плату контроллера вручную занятие неблагодарное) и можно будет собирать все детали в кучу.
Панели будут изготавливаться из алюминиевой полосы шириной 50мм и толщиной 2 мм.
Несколько фотографий промежуточных результатов напилинга, сверлинга и шкуринга
Превращаем вид «ужас-ужас» в «выглядит неплохо» и добаляем модную пошкрябанность. Используем кусок доски в качестве упора для создания параллельных линий, саму деталь клеми на двусторонний скотч на кусок деревянного бруска:
Серебристые панельки на чёрном корпусе будут выглядеть несколько убого, потому запасаемся раствором серной кислоты (жидкость для аккумуляторов), чёрным красителем для ткани, жижей для прочистки труб «Крот». Анодирование алюминия и последующая окраска в домашних условиях вполне себе реализуема.
Внимание, при работе с химическими реактивами в обязательном порядке использовать защитные очки, перчатки и респиратор.
Процесс выглядит следующим образом:
1. Окрашиваемую деталь замачиваем в щёлочи (жижа «Крот») для удаления жировых пятен и прочих загрязнений.
2. В контейнер устаналиваем два катода и анод с прикрученным изделием:
3. Заливаем раствор серной кислоты, подключаем блок питания плюсовой контакт на изделие, минусовой на катоды, поднимаем ток до 0.5± ампера и сотавляем на полчаса.
4. В горячий, порядка 60-70°С, раствор красителя помещяем детали минут на 20-40.
5. После кипятим в чистой воде минут 10-15.
Получается вот такая красота:
Сразу отвечу на вопрос, почему панельки получились разных цветов. Нижня панель была помещена в горячий раствор и тот медленной остывал, а вторая купаласть в том же сам растворе когда тот стоял на водяной бане. Дело в том, что врехнюю панель пришлось повторно анодировать и раствор к тому времения совсем остыл.
И так красоту навели, на двухсторонний скотч приклеиваем во внутрь кусок безымянного блистера для защиты экрана и собираем всё в кучу:
Всё влезло с небольшими зазорами.
После небольших полевых испытаний было установлено, что потребляемая мощность немного меньше 200 ватт и блок питания был заменён на аналогичный но уже меньшей мощности — Mean Well EPP-200-24 (картинка их интернетов):
Его размеры 101.6x50.8x29 и по высоте (+3 мм на выводы элементов) он тоже не помещается в корпус для широко рапространённых на Алиэкспрессе станций на жалах Т12, но в данном копрусе для него будет просторно:
Пиковый ток потребления при нагреве жала 8,07А:
Что составляет около 194 Вт потребляемой мощности. Эти блоки питания допускают работу без принудительного охлаждения до 70% от номинальной нагрузки, при этом защита по перегрузке срабатывает на 110%-140% от номинальной нагрузки. Учитывая что блок питания фактически будет находиться в простое, думаю EPP-200-24 будет более чем достаточно для такого паяла.
Немного о ручке, в предыдущей станции на жалах Т12 использовал модную алюминиевую от «100MHz»:
Для этой тоже удалось найти модную, хотя и пластиковую, ручку от «100MHz»:
В комплекте шла зелёная неопреновая мочалка, заменил на два слоя термоусадки с клеевым слоем с заходом на латунную деталь, т.к. она на 300-350°С разогревается довольно сильно и можно обжечься.
Ну и для сравнения обе вместе:
И итоговый результат с КДПВ:
Ссылки на разное по просьбам трудящихся:
1. Mean Well EPP-200-24
2. Mean Well EPP-300-24
3. OLED экран T12-JBC245-210 плата контроллера три в одном, устойчивость к высокому давлению 35 в, паяльная станция с белым свесветильник капуста уже недоступно, но на алиэкспрессе тысячи их.
4. Алюминиевый Чехол BRZHIFI BZ0905 для самостоятельной сборки.
5. Сварочный стол PEEK, высокопрочная ручка, совместимая с JBC T245 T210.
6. QUICKO 3C/4C/5C core, мягкий силиконовый провод для паяльника T12, наборы DIY
7. Универсальный JBC C245 жало паяльника T245-A ручка сварочная насадка рукояткой Совместимо с JBC T245 и ud-1200 паяльная станция.
8. SW-200D высоковибропереключатель шариковый наклон двойные бусины угловой пружинный датчик переключатели.
