Простейший 3D-сканер на примере смартфона Sony Xperia XZ1 Compact
Делюсь опытом 3D-сканирования и печати бюстов (сувениры).
До сих пор 3D сканеры были дорогим и недоступным способом оцифровки, иногда проще отрисовать вручную простую модель. Но что делать, если нужно создать бюст или модель реального объекта? Вот тут и приходят на помощь различные ухищрения в виде оцифровки по фотографиям.
А вот в современные смартфоны-флагманы уже давно встраивают подобные функции. В обзоре пойдет речь про приложение 3D Creator для Sony Xperia.
Всем привет!
Совершенно случайно узнал, что существует достаточно неплохой и недорогой способ для 3D-сканирования.
А конкретно — приложение 3D Creator для Sony Xperia XZ1.
Приложение 3D Creator можно скачать свободно, но без смартфона Sony Xperia толку не будет. Программа — это конструктор 3D-моделей, позволяющий из серии снимков с хорошей тыловой камеры сделать 3D модель с относительно невысокой детализацией и пост-обработкой.
Я нашел относительно неплохой смартфон Sony Xperia XZ1 Compact, который оборудован лазерным сенсором, подходящим для создания 3D-моделей.
Характеристики:
Бренд:Sony
Модель: Xperia XZ1 Compact
Процессор: Qualcomm Snapdragon 835, GPU Adreno 540
NFC: Присутствует
ОС: Android 8.0
Защита: IP65/IP68
Дисплей: 4.6" IPS Triluminos Display Corning Gorilla Glass 5
Разрешение экрана: 1280x720
Тыловая камера: 19 Мп (широкоугольная оптика Sony G Lens) стабилизация EIS, лазерный и фазовый автофокус, slo-mo cверхзамедленная съемка 960 кадров в секунду.
Диафрагма f/2.0 Sony IMX400 Motion Eye
Фронтальная: 8 Мп Sony IMX219PQ (сверхширокоугольный объектив с углом обзора до 120°)
Аккумулятор: 2700 мА*ч с поддержкой QC3,0
Интерфейсы: BT 5.0, aptX HD, USB Type-C, Wi-Fi a/b/g/n/ac dual-band, 3G, 4G LTE
Дополнительные функции:: приложение 3D-сканирования
Так вот, особенность данного телефона — встроенный лазерный дальномер для работы автофокуса, который в фирменном приложении 3D Creator приспособили для 3D сканирования. В сканировании участвуют акселерометр, лазерный дальномер и тыловая камера.
Есть ряд предустановленных режимов (портрет, бюст, предметное сканирование), а также встроенная обработка (устранение шума и дефектов) и пост обработка (вращение, обрезка и т.п.). В результате получается *.mesh и *.stl для обычного 3D-принтера.
Результат сканирования крайне сильно зависит от освещения, фона (и динамических объектов на фоне), стабильности и точности самого сканирования. Не всегда результат удовлетворительный.
Процесс сканирования прост — выбираетежертву объект, выбираете фон (светлый, монотонный, если человек на стуле — то в пустой комнате или на фоне чистой стены).
Предустановленные режимы имеют свои шаблоны сканирования — метки фокуса, направление перемещения и т.п.
Собственно говоря, сам процесс сканирования не сложен — просто вращаете смартфоном по шаблону, стараясь выдерживать радиус, равномерность и т.п. Чем аккуратнее вы делаете и чем ровнее освещение, тем лучше результат. Не всегда получается с первого раза, но есть возможность «пересканироват».
Результат выглядит жутковато — приложение накладывает на объемную модель текстуру фотографии. Получается так еще кунсткамера.
Изначально приложение позиционировалось как «хайповое» для создания анимашек и 3D-коллажей в инстаграмм и прочие соцсети. С возможностью заказать печать в магазине. Но… приложение позволяет сделать экспорт исходной *.mesh модели, а также получить готовый *.stl-файл для печати.
При экспорте получаем архив с результатами сканирования.
Состав файла: *.mesh облако точек и текстуры в jpg.
Но есть отдельная опция генерации *.stl-файл, который можно загрузить в любой слайсер 3D-принтера. На скриншоте результат сканирования бюста. Принтер предлагает его печатать 1:1.
Результат печати на фотополимерном принтере
Детализация, конечно, так себе. Под покраску пойдет.
Подобные фигурки подойдут, например, в качестве сувенира-шаржа, например, если раскрасить/украсить фигурку, например, париком.
Или «поиздеваться», криповато раскрасив под хеллоуин
Сложные или мелкие предметы, например, резьбу болта, смартфон не сканирует — слишком много шума, который потом вырезается приложением. Равно как и не получается сделать высокую детализацию.
Смартфон/приложение 3D Creator подойдут для создания простых фирурок, бюстов, памятных моделей с невысокой детализацией. Часто полученные модели требуют «доработки» — удаления ошибок сканирования. Хотя, если обеспечить условия и «набить» руку, то подобных ошибок будет меньше.
Таким образом, можно получить очень простой (и недорогой) 3D-сканер для хобби, для самого сканирования не требуется специальных навыков или программного обеспечения, а сам процесс проходит достаточно быстро. Отснять бюст в среднем 2-3 минуты неторопливого перемещения. Можно и быстрее, если приноровиться. Печать моделей на фотополимерном принтере отняла 2 часа.
Что касается приложения — не запустилось у меня на других смартфонах. Редактирование *.mesh — то еще удовольствие, равно как и правка stl.
Забегая вперед, скажу, что на Самсунгах тоже есть подобное приложение и сканер, но 3D Creator на Xperia работает заметно лучше. возможно, в дальнейшем сравню эти функции.
Ссылка на приложение и описание 3D Creator на официальном сайте.
До сих пор 3D сканеры были дорогим и недоступным способом оцифровки, иногда проще отрисовать вручную простую модель. Но что делать, если нужно создать бюст или модель реального объекта? Вот тут и приходят на помощь различные ухищрения в виде оцифровки по фотографиям.
А вот в современные смартфоны-флагманы уже давно встраивают подобные функции. В обзоре пойдет речь про приложение 3D Creator для Sony Xperia.
Всем привет!
Совершенно случайно узнал, что существует достаточно неплохой и недорогой способ для 3D-сканирования.
А конкретно — приложение 3D Creator для Sony Xperia XZ1.
Приложение 3D Creator можно скачать свободно, но без смартфона Sony Xperia толку не будет. Программа — это конструктор 3D-моделей, позволяющий из серии снимков с хорошей тыловой камеры сделать 3D модель с относительно невысокой детализацией и пост-обработкой.
Я нашел относительно неплохой смартфон Sony Xperia XZ1 Compact, который оборудован лазерным сенсором, подходящим для создания 3D-моделей.
Характеристики:
Бренд:Sony
Модель: Xperia XZ1 Compact
Процессор: Qualcomm Snapdragon 835, GPU Adreno 540
NFC: Присутствует
ОС: Android 8.0
Защита: IP65/IP68
Дисплей: 4.6" IPS Triluminos Display Corning Gorilla Glass 5
Разрешение экрана: 1280x720
Тыловая камера: 19 Мп (широкоугольная оптика Sony G Lens) стабилизация EIS, лазерный и фазовый автофокус, slo-mo cверхзамедленная съемка 960 кадров в секунду.
Диафрагма f/2.0 Sony IMX400 Motion Eye
Фронтальная: 8 Мп Sony IMX219PQ (сверхширокоугольный объектив с углом обзора до 120°)
Аккумулятор: 2700 мА*ч с поддержкой QC3,0
Интерфейсы: BT 5.0, aptX HD, USB Type-C, Wi-Fi a/b/g/n/ac dual-band, 3G, 4G LTE
Дополнительные функции:: приложение 3D-сканирования
Так вот, особенность данного телефона — встроенный лазерный дальномер для работы автофокуса, который в фирменном приложении 3D Creator приспособили для 3D сканирования. В сканировании участвуют акселерометр, лазерный дальномер и тыловая камера.
Есть ряд предустановленных режимов (портрет, бюст, предметное сканирование), а также встроенная обработка (устранение шума и дефектов) и пост обработка (вращение, обрезка и т.п.). В результате получается *.mesh и *.stl для обычного 3D-принтера.
Результат сканирования крайне сильно зависит от освещения, фона (и динамических объектов на фоне), стабильности и точности самого сканирования. Не всегда результат удовлетворительный.
Встроенная обработка снижает шумы, снижает детализацию и сильно замыливает объекты.
Процесс сканирования прост — выбираете
Предустановленные режимы имеют свои шаблоны сканирования — метки фокуса, направление перемещения и т.п.
Собственно говоря, сам процесс сканирования не сложен — просто вращаете смартфоном по шаблону, стараясь выдерживать радиус, равномерность и т.п. Чем аккуратнее вы делаете и чем ровнее освещение, тем лучше результат. Не всегда получается с первого раза, но есть возможность «пересканироват».
Результат выглядит жутковато — приложение накладывает на объемную модель текстуру фотографии. Получается так еще кунсткамера.
Изначально приложение позиционировалось как «хайповое» для создания анимашек и 3D-коллажей в инстаграмм и прочие соцсети. С возможностью заказать печать в магазине. Но… приложение позволяет сделать экспорт исходной *.mesh модели, а также получить готовый *.stl-файл для печати.
При экспорте получаем архив с результатами сканирования.
Состав файла: *.mesh облако точек и текстуры в jpg.
Но есть отдельная опция генерации *.stl-файл, который можно загрузить в любой слайсер 3D-принтера. На скриншоте результат сканирования бюста. Принтер предлагает его печатать 1:1.
Результат печати на фотополимерном принтере
Детализация, конечно, так себе. Под покраску пойдет.
Подобные фигурки подойдут, например, в качестве сувенира-шаржа, например, если раскрасить/украсить фигурку, например, париком.
Или «поиздеваться», криповато раскрасив под хеллоуин
Сложные или мелкие предметы, например, резьбу болта, смартфон не сканирует — слишком много шума, который потом вырезается приложением. Равно как и не получается сделать высокую детализацию.
Смартфон/приложение 3D Creator подойдут для создания простых фирурок, бюстов, памятных моделей с невысокой детализацией. Часто полученные модели требуют «доработки» — удаления ошибок сканирования. Хотя, если обеспечить условия и «набить» руку, то подобных ошибок будет меньше.
Таким образом, можно получить очень простой (и недорогой) 3D-сканер для хобби, для самого сканирования не требуется специальных навыков или программного обеспечения, а сам процесс проходит достаточно быстро. Отснять бюст в среднем 2-3 минуты неторопливого перемещения. Можно и быстрее, если приноровиться. Печать моделей на фотополимерном принтере отняла 2 часа.
Что касается приложения — не запустилось у меня на других смартфонах. Редактирование *.mesh — то еще удовольствие, равно как и правка stl.
Забегая вперед, скажу, что на Самсунгах тоже есть подобное приложение и сканер, но 3D Creator на Xperia работает заметно лучше. возможно, в дальнейшем сравню эти функции.
Ссылка на приложение и описание 3D Creator на официальном сайте.
Самые обсуждаемые обзоры
+83 |
4588
153
|
+64 |
4768
78
|
По железу аппараты годные, но лично мне их эргонорика кажется
черезжнестандартной…Причем проблема именно в железе, плохие камеры, так себе экраны, перегрев в играх, средненькая автономность, габариты кирпича с огромными рамками, плохая водозащита, из за которой они дохнут со времен Xperia Z1.
play.google.com/store/apps/details?id=com.smartmobilevision.scann3d
forum.xda-developers.com/android/apps-games/app-sony-3d-creator-t3669576
«можно поставить почти на любой телефон с современным процессором, для этого каждый день он включал...»
Программа для этого либо уже есть либо скоро будет.
Платные, это вопрос для России очень спецефический )))) мы то знаем, что если есть платные, то бесплатные тоже должны существовать, но в других местах.
Удалить яркостный шум (а именно он мешает сделать точную модель) без потери детализации, невозможно.
play.google.com/store/apps/details?id=com.lvonasek.arcore3dscanner&hl=ru
Вот еще интересная штука, прибор ночного видения для той же камеры
play.google.com/store/apps/details?id=com.lvonasek.tofviewer
А в стуле энкодера нету.
про ельцина что-ле
Ардуино, угу…
Кстати. Кабель для ПК покупать НЕ НАДО, их барыги по $100 толкают. Прекрасно делается из обычного усб3.0 кабеля, надо только питание 12в припаять к плате (2 проводка).
а софт один и тот-же?

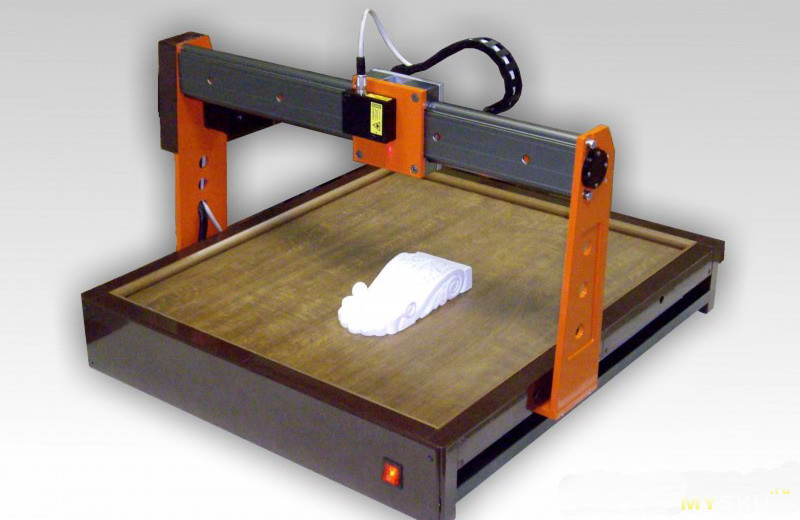

Так, что народ для РЕАЛЬНОЙ работы хоббийных ЧПУ-станков используют Штрих-2 (талмут pdf).
