Самодельный powerbank
Доброго времени суток, читатели Муськи!
Сегодня речь пойдёт об самодельном powerbank «конструктор выходного дня» или как собрать полезную вещь из г&палок (из того что под руку попались).
В качестве ХИТ были выбраны банки Samsung inr18650-15q просто потому, что они у меня есть.
Банки б/у сняты с шуруповерта Bocsh изношены и для электро инструмента уже не подходят.
Никелевые пластины оторвал, контакты зачистил бориашиной. Банки заряжены одним зарядным устройством. Балансировки пока не будет поэтому банки должны иметь одинаковое напряжение.
Далее собрал батарею 6s1p использовав держатели и колечки для изоляции…
Далее привариваю новую никелевую ленту:
Переходим к плате повербанка. Плату использовал от китайской зарядки для DeWalt. Сам корпус и контакты используются для зарядки батарей DeWalt на хоббийных зарядках:
Честно говоря я думал, что китайцы поставят в зарядку какой нибудь трэш типа 5в 0.5А и без защиты, но я ошибся. Плата вполне приличная. Выдаёт 5в до 2.2А при большем токе уходит в защиту. На плате также имеется защита по низкому напряжению. Отключается плата при напряжении менее 15,15в.
Потребление платы в режиме сна 3,7 миллиАмпера:
Единственный минус нет самовосстановления после ухода в защиту по низкому напряжению. Но собственно говоря в сценарии для которого она разработана это нормально.
На плате есть светодиодный индикатор заряда. Работает после подключения к питанию, далее отключается.
Изначально плата предназначена для 5s, но подумал и решил делать батарею 6s т.к. как раз идеально сработает защита. (Производитель допускает разряжать банки 15q до 2.5в)
Далее припаиваю разъёмы xt60 к батарее и к плате:
Собираю батарею и плату на темоклей и термоскотч:
Зарядка повербанка будет производиться при помощи хоббийной зарядки. Балансировочного кабеля для 6s у меня нет. Надо покупать. Куплю поставлю. Но вообще стоит отметить, что в шуруповерте из которого данные банки про балансировку и не слышали…
В качестве бонуса получаем возможность очень быстрой зарядки током до 4А (минут 25) а по факту ещё меньше т.к. ёмкость уже ниже.
Тестирование.
Ток через батарею при выходном токе 1.9А менее 0.5А
Далее ставлю на тестирование ёмкости по 5в. Ток выбрал 1.9А просто кому, что самое мощное устройство в хозяйстве кушает 1.9А
Ёмкость по 5В 4632мАч
Всем спасибо за внимание!
Сегодня речь пойдёт об самодельном powerbank «конструктор выходного дня» или как собрать полезную вещь из г&палок (из того что под руку попались).
В качестве ХИТ были выбраны банки Samsung inr18650-15q просто потому, что они у меня есть.
Банки б/у сняты с шуруповерта Bocsh изношены и для электро инструмента уже не подходят.
Никелевые пластины оторвал, контакты зачистил бориашиной. Банки заряжены одним зарядным устройством. Балансировки пока не будет поэтому банки должны иметь одинаковое напряжение.
Далее собрал батарею 6s1p использовав держатели и колечки для изоляции…
Далее привариваю новую никелевую ленту:
Переходим к плате повербанка. Плату использовал от китайской зарядки для DeWalt. Сам корпус и контакты используются для зарядки батарей DeWalt на хоббийных зарядках:
Честно говоря я думал, что китайцы поставят в зарядку какой нибудь трэш типа 5в 0.5А и без защиты, но я ошибся. Плата вполне приличная. Выдаёт 5в до 2.2А при большем токе уходит в защиту. На плате также имеется защита по низкому напряжению. Отключается плата при напряжении менее 15,15в.
Потребление платы в режиме сна 3,7 миллиАмпера:
Единственный минус нет самовосстановления после ухода в защиту по низкому напряжению. Но собственно говоря в сценарии для которого она разработана это нормально.
На плате есть светодиодный индикатор заряда. Работает после подключения к питанию, далее отключается.
Изначально плата предназначена для 5s, но подумал и решил делать батарею 6s т.к. как раз идеально сработает защита. (Производитель допускает разряжать банки 15q до 2.5в)
Далее припаиваю разъёмы xt60 к батарее и к плате:
Собираю батарею и плату на темоклей и термоскотч:
Зарядка повербанка будет производиться при помощи хоббийной зарядки. Балансировочного кабеля для 6s у меня нет. Надо покупать. Куплю поставлю. Но вообще стоит отметить, что в шуруповерте из которого данные банки про балансировку и не слышали…
В качестве бонуса получаем возможность очень быстрой зарядки током до 4А (минут 25) а по факту ещё меньше т.к. ёмкость уже ниже.
Тестирование.
Ток через батарею при выходном токе 1.9А менее 0.5А
Далее ставлю на тестирование ёмкости по 5в. Ток выбрал 1.9А просто кому, что самое мощное устройство в хозяйстве кушает 1.9А
Ёмкость по 5В 4632мАч
Всем спасибо за внимание!
Самые обсуждаемые обзоры
| +20 |
2516
62
|
| +18 |
1511
32
|
| +53 |
2550
45
|
| +71 |
2252
46
|
Мне плата не нужна для балансировки. Есть целый зоопарк хоббийных зарядок. Нужен только разъём. Разъём я куплю в офлайне. Но сегодня этот магазин не работает поэтому сделал так. От нескольких циклов фирменным банкам ничего страшного не будет.
Да и банки у меня ещё есть и их не жалко особо… Батарей на этот Бош я уже несколько штук перебрал.
За обзор +
правильно Bosch
Незнаю, но мой «повербанк» На вокзале в Хельсинки, никого не пугал… :) я его там даже на зарядку оставлял, подключенным к розетке. :)
только ее еще в розетку можно включать
наверное это продвинутая коробка такая, но все постеснялись спросить, где такую продают
Большинство обывателей его вряд ли отличат от таймера.
магнит от динамика
синяя изолента
к50-3
мигающий красный светодиод китайский
пальчиковая батарейка и пучок проводов
Дам совет — не берите его в аэропорт :)
Тут 6s так что нельзя.
Мое поделие, уже сильно видавшее виды, в основном использую как рабочий источник 12V на выездах (10А BMS в нутрях запрятан) + переходник на основе mini360 под USB 5V мелочевку. Плоский — в карман влезает, так удобнее.
При наличии контактной сварки смысла нет.
Из А брэндов электроинструмента только у DeWalt (5s) есть балансировка.
Bosch 4s из которого добыты данные банки не имеет балансировки
Милка 5s тоже не имеет балансировки.
Про китайцев я вообще молчу, там нет не было и не будет.
И не забывайте, что в электроинструменте токи на 1-2 порядка выше. Тут 0.5А всего и общий контроль батареи есть.

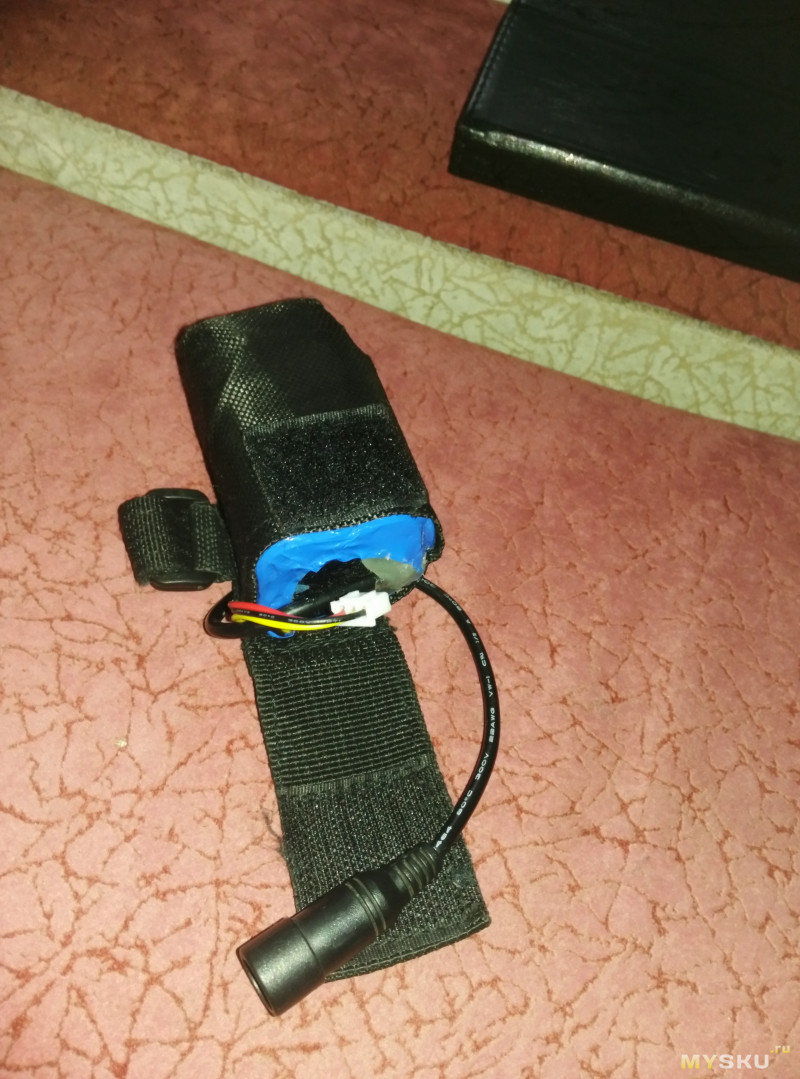

Пример из личной практики. Батарея 2s для велофонаря. Сразу после покупки работала отвратительно: защита вырубала её раньше, чем на фонаре успевал загореться индикатор, предупреждающий о разряде. Несколько раз оставшись в дороге без света, решил разобраться в причинах. Вскрытие показало дикую разбалансировку ячеек: после окончания зарядки на одной банке было почти 4.3 В, на другой — около 3.9 В. Плата защиты остановила процесс, не дав выйти за безопасные границы, хотя общее напряжение на батарее было в пределах нормы. Так что при определённых условиях проблемы можно поиметь даже с 2s.
