Дисплей для Xiaomi redmi note 7/note 7 pro

Всем привет! В данном топике я покажу и расскажу, как самостоятельно заменить дисплей в сборе на Xiaomi redmi note 7 / 7pro в домашних условиях.

Заказывал модуль тут
Представляю, каково это — сломать телефон, которому от силы месяц. В моем случае тач не лопнул, но дисплей не выдержал, треснул. Странно, обычно все наоборот)
Итак, на телефон сели, экрану кирдык, да и само основание телефона немного погнулось, поэтому я заказал дисплей в рамке, разнице в цене не большая.
Упаковка обычная, из пенопласта, все приехало в целости.
Дисплей


Начнем разборку.

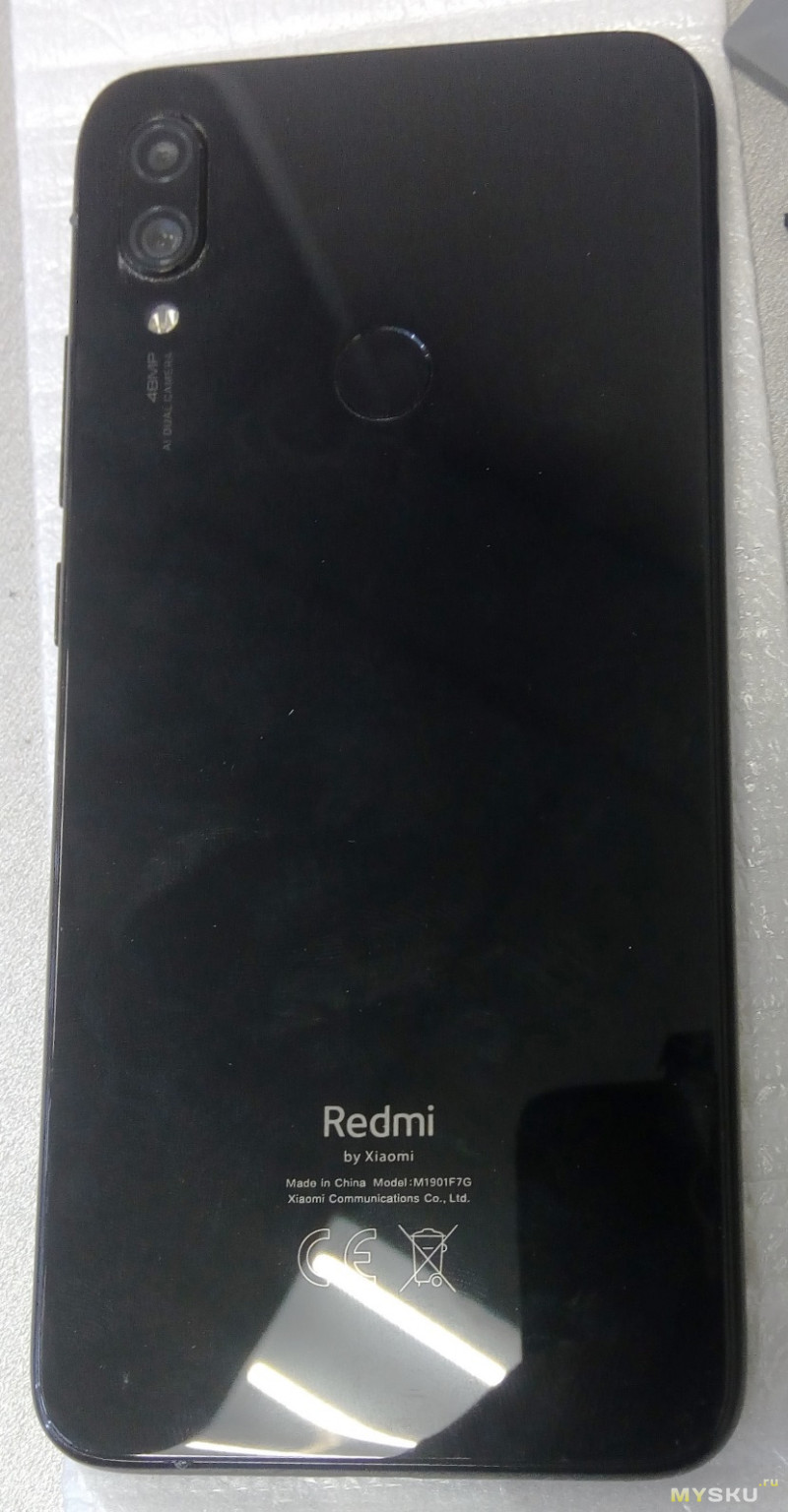

Нужно подогреть заднюю крышку феном, потом присоской её немного оттянуть и в образовавшуюся щель вставить тонкую жесткую пластиковую пленку. Я вырезал её из бутылки. Далее аккуратно проходим ей по краю, срезая скотч. Так же я использовал бензин «калоша», он растворяет клей и отклейка крышки будет происходить проще и быстрее.

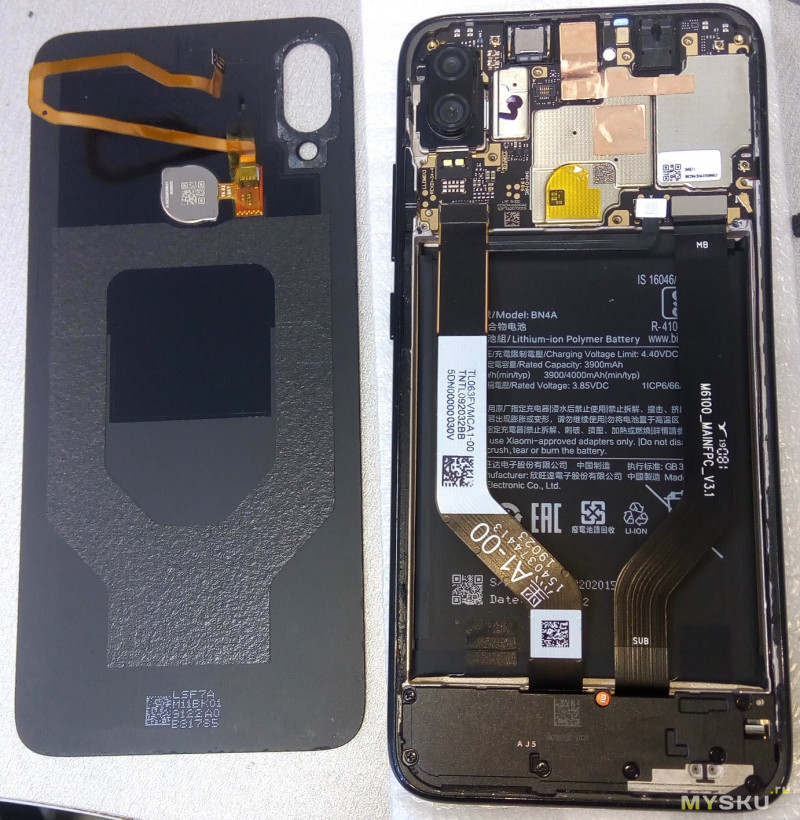

Далее необходимо снять (открутив винты) фиксатор шлейфа аккумулятора и обесточить плату. Далее необходимо отключить шлейф сканера отпечатка пальца. Откручиваем все винты в верхней части телефона и снимаем пластину с антеннами. Для её демонтажа нужно чем то острым и тонким подцепить её вверху телефона и она сама отщелкнется. Внимательно смотрим, как она установлена, что бы потом её правильно установить.
Так же снимаем фиксатор шлейфа дисплея.

Теперь откручиваем винты внизу и демонтируем блок динамика с антенной. Она подклеена с левой стороны, поэтому не сразу поддастся.

Снимаем системную плату. Для этого нужно пластиковой лопаткой поддеть её со стороны аккумулятора. Слева есть маленькая защелка, но держит она слабо, поэтому это абсолютно не проблема.

Теперь снимаем нижнюю плату. Откручиваем один винт, подогреваем феном и пластиковой лопаткой снимаем.

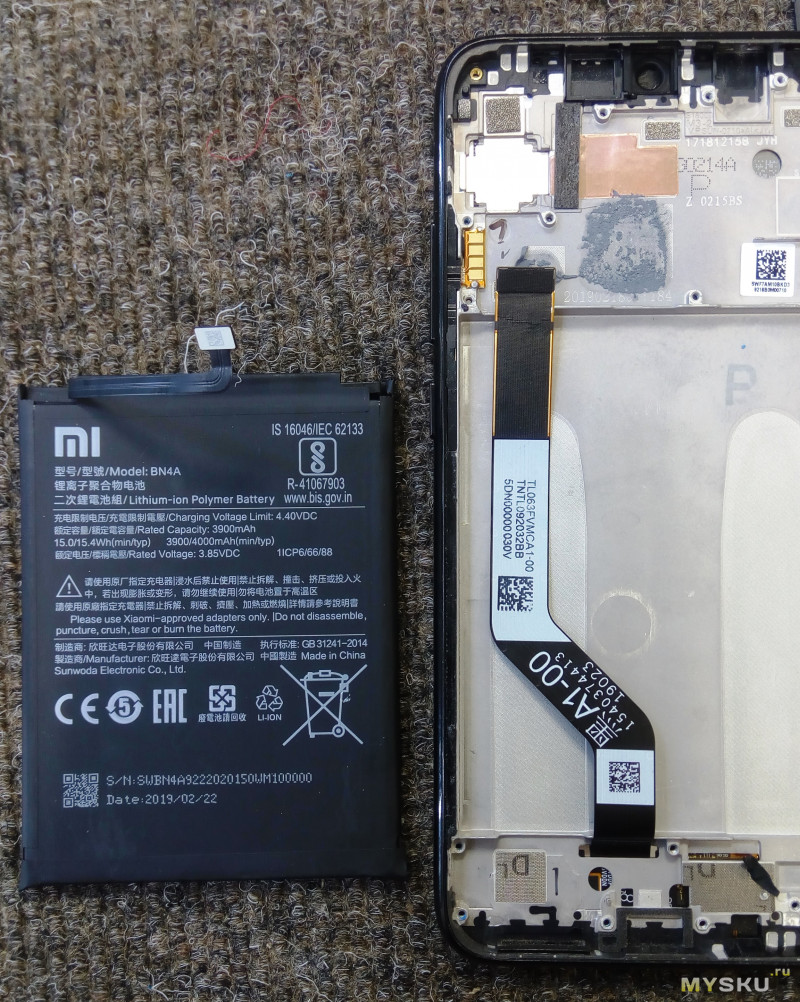

Осталось снять аккумулятор. Для этого есть специальные язычки, потянув за которые можно без проблем удалить из под акб двухсторонний скотч. Обычно они сразу обрываются, но телефон новый, поэтому все прошло удачно.

Не забываем снять всякие резиночки, динамик, разделитель для датчика приближения/освещения и переставить в новый модуль.


Теперь частично собираем телефон и включаем для проверки. Проверяем тач и дисплей. У меня все в порядке, поэтому полностью собираем телефон.
Крышку приклеил на клей t-7000 черного цвета.

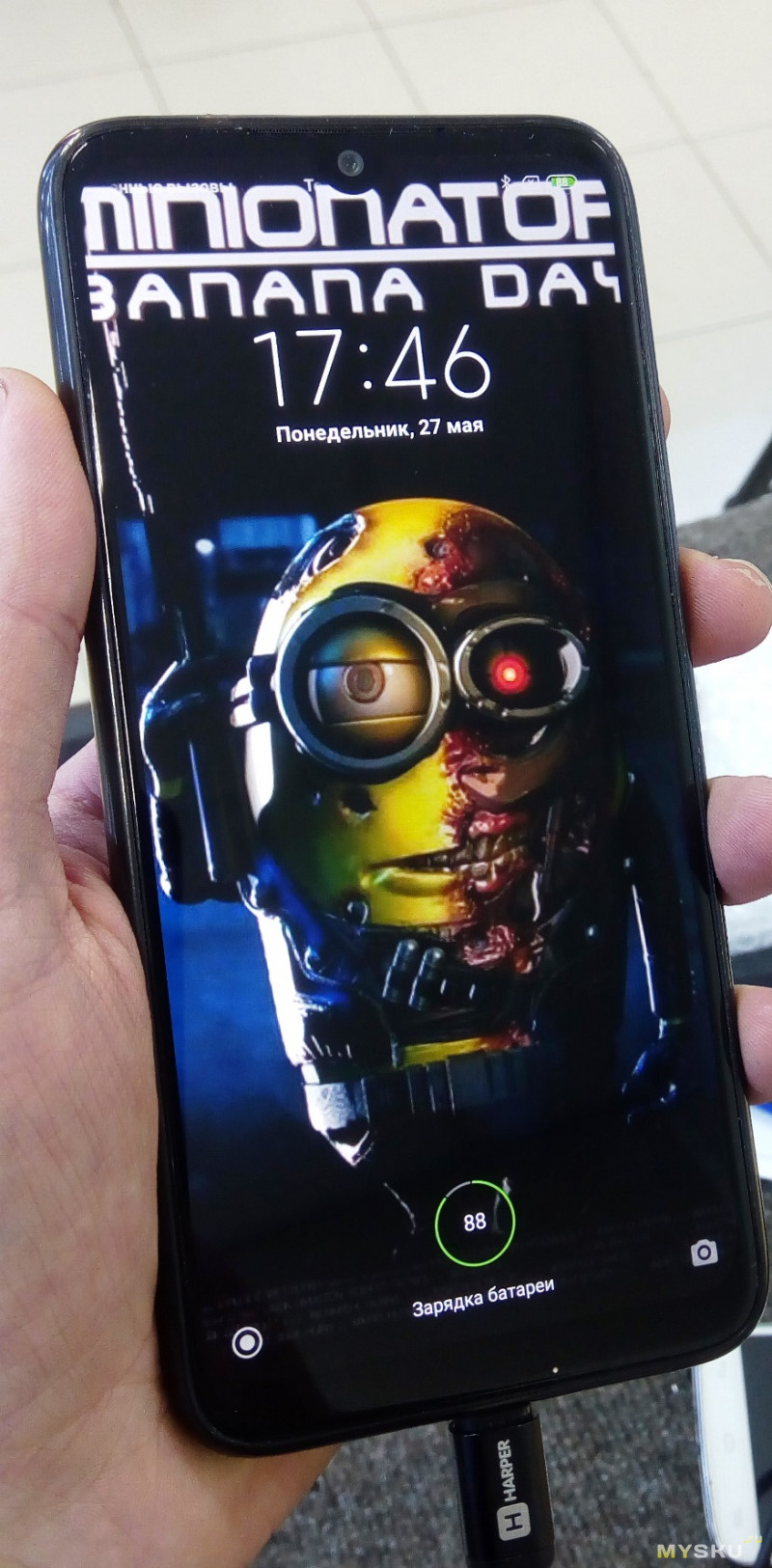

По качеству модуля — оно достаточно высокое, яркости хватает, сравнить с оригиналом не могу.
Тач срабатывает хорошо. Проверить полноценно не могу — телефон заблокирован паролем, но проверки в интерфейсе камеры вполне достаточно.

Заметили засветы сверху экрана? Да, есть немного, чего уж скрывать.

Но при обычном использовании их не видно.

В общем ремонт данного телефона совсем не сложный, а главное — недорогой.
Спасибо за внимание!
