Переделка новогодней гирлянды на USB питание (легко и быстро)
Новый год стучится в двери. У кого-то уже установлена и наряжена ёлка. А кто-то еще раздумывает — ставить натуральную или искусственную. Я уже лет как пять отказался от этой традиции.
Только не бросайте в меня шкурки от мандарин. Отказался, да не окончательно. Просто перешел на минимальный вариант — пару сосновых разлапистых веток украшаю малюсенькими игрушками и короткой гирляндой.
Дома гирлянд у меня предостаточно. Одни служат для фоновой подсветки комнаты, другие, разноцветные — используются как «новогодние огоньки».
Именно такой гирляндой украшаю «мини-ёлку». Гирлянда достаточно удобная, ее легко вешать. Она трехметровая, проводники мягкие, в прозрачной оболочке, светодиоды выводные и закрыты пластиком. Светодиоды — красного, желтого, зеленого и синего цвета.
Питание — от трех батареек формата AA в пластиковом кейсе с переключателем. Можно использовать Ni-MH аккумуляторы.
В последние годы переключатель стал барахлить. Оказалось «отвалилась» средняя ножка переключателя. Полный пропай платы решил проблему. Но мне этот кейс уже порядком надоел. Ибо он изготовлен из хрупкого пластика, защелки на крышке сломались после первого падения, а элементы питания «живут» недолго.
Правда, плата позволяет перевести гирлянду в режим FLASH. Достаточно переключатель установить в среднее положение. Но это мигание мне не нравится. Другое дело если бы это было плавное включение-выключение. А тут просто автоматический режим «вкл-выкл» с периодом 1 с.
При питании от трех Ni-MH аккумуляторов выходное напряжение на плате составляет 2,75В. С обратной стороны платы установлен элемент HENRY HR706 — трёхвыводной линейный стабилизатор напряжения (LDO) в корпусе TO-92/SIP-3. Этот элемент служит контроллером питания гирлянды. Маркировка HR706 означает номинальное выходное напряжение 6В. Входное напряжение — в пределах 12...20В. Ближайший его «родственник» — стабилизатор 7806 (или7805, который выдает 5В) (зачеркнуто ввиду сомнения автора — см. комментарии).
Почему на стабилизаторе элементе написано HENRY? Потому как это типично для китайских гирлянд и прочей дешёвой электроники. Нередко китайские и тайваньские фабрики вот так гордо обозначают свою фирму. Вы почти никогда не увидите там бренды типа Semiconductor, ST, TI. Зато часто надписи вроде HENRY, HT или CJ.
Тогда почему не написали 78L06? Потому что это не лицензионный 78xx. У «китайского товарища» HENRY могут быть заниженные параметры по пропускному току, по напряжению, хуже защита и прочее. А для гирлянды этого достаточно...
В общем, думал я недолго. У меня в закромах имелась другая LED гирлянда — белого свечения, яркая и мощная, с питанием от USB (+5В) и с управлением от сенсорной кнопки. Причем, диммируемой кнопки! На максимальной яркости эта гирлянда потребляет 1,5А, на минимальной — 100 мА.
Решение простое — батареечный кейс у разноцветной гирлянды отбрасываем и припаиваем к ней USB-хвост с сенсорной кнопкой.
Корпус кнопки легко разбирается. Но чип на плате затерт. Пайка элементов не идеальная, но терпимая. Так как «третьей руки» у меня нет, то воспользуюсь канцелярским зажимом (биндером) в качестве держателя. Наружную термоусадку взял поярче. Под цвет апельсинки или мандаринки — как цвет новогоднего настроения )
Переделка заняла немного времени. Минут двадцать. Главное иметь паяльник, припой и флюс. Вместо термоусадки можно взять изоленту. Ее цвет вы сами знаете )
Теперь пользоваться разноцветной гирляндой гораздо удобнее благодаря сенсорному включению и регулировке яркости. Универсальность USB питания тоже неоспоримый плюс. Запитать гирлянду уже можно хоть от павербанка, хоть от аккумулятора Makita с адаптером USB.
Еще один плюс — при постоянном питании от USB зарядки или павербанка сенсорная кнопка «запоминает» уровень яркости.
И последнее, трехметровую LED COB гирлянду USB с сенсорной кнопкой брал здесь — https://www.aliexpress.com/item/1005006736326153.html Год назад она мне обошлась в 4.72 доллара. Качество гирлянды хорошее. Сейчас цена на нее чуть меньше. Если поискать, то у других продавцов можно найти еще дешевле.
Разноцветную гирлянду на 30 светодиодов с питанием от батареечного кейса взял по акции в 2022 году за 2.7 доллара. Ссылки уже нет, но таких гирлянд на Алике предостаточно.
На этом у меня все!
Всем удачи и бобра! ©
пс припаял напрямую к старому кабелю без кнопок
ппс брал кажись на геарбесте по 1$ (или на джейди… давно это было)
ппс парочка лежит ещё даже не распакованных… запасные так сказать
но понижайку купил, просто так и не поставил))
пс меня тоже в терновый куст не кидайте, а вот целые мандарины можно отправлять бандеролькой
Весь этот китайский шрот спроектирован по принципу «потребляемый ток ограничивается качеством батареек».
Поэтому менять комплектные солевые батарейки на нормальные щелочные противопоказано.
Предельный случай — налобник из Фикспрайса, который после замены батареек проработал 3 секунды до перегорания светодиода.
С 90% вероятностью это некий транзистор для мигалки.
Но к единому мнению не пришли, транзистор это или интегральный стабилизатор — до сих пор загадка. Может, китайцам удалось впихнуть в корпус клон стабилизатора 78L06, а часть схемы использовать под FLASH. Поэтому эксперименты и вскрытие «под микроскопом» прояснят ситуацию.
Что такое 78L06 я прекрасно знаю. Но с чего вы решили, что HR706 это эквивалент 78L06? Учитывая тиражи этих гирлянд я ничуть не удивлюсь это что-то заказное.
Ради всеобъемлющей истины зачеркну написанное в обзоре.
Очевидно же, что МС — не умеющий мигать (по крайней мере без схемотехнических извращений, обязательно включающих в себя емкости) линейный стабилизатор на 6 вольт. Циферки маркировки ведь похожие (только меньше и другие).
www.kyohritsu.com/eclib/OTHER/DATASHEET/m34xl.pdf
Может это просто уже в мусорку?
— Это можно изобразить на адресных светодиодах?
— Можно. А зачем?
Это за 400-500р. А есть открытые проекты там возможностей для реализации — кастомизации еще шире — в том числе саму ленту по идее вполне можно взять от покупной гирлянды и сделать лишь свой контроллер. Ну или купить иной, какой понравится.
И бонусом сразу USB питание раз и можно отрезать нужной длины (если надо малой длины гирлянду) и в контроллере указать сколько диодов в гирлянде чтобы он отыгрывал эффекты корректно.
у этих гирлянд протокол — обычный ws2812b (возможны вариации на тему порядка RGB/BGR). 3.3v сигнал воспринимают.
всех дел — отпаять родной, припаять ESP32 (300-400 руб на озоне с локальной доставкой), в пару кликов залить wled.
в режиме экономии с одного ESP можно рулить несколькими гирляндами. в режиме строгой экономии можно ESP8266 вместо ESP32 взять, но там программные ограничения вылезут (в контексте одной относительно короткой гирлянды вообще не критичные).
программную часть уже сделали за вас ) в базовом сценарии настройки уровня «на каком пине гирлянда и сколько в ней диодов»
если конкретно wled, то в HA поддержка встроенная www.home-assistant.io/integrations/wled/
Пытался найти такие на маркетах — неудачно. Предложений валом, большинство простые мигалки.
А на адресных всё дорого.
www.wildberries.ru/catalog/267798039/detail.aspx?size=414919240
10 см на диод. 4.5 рейтинг, отзывы вообще трэш.

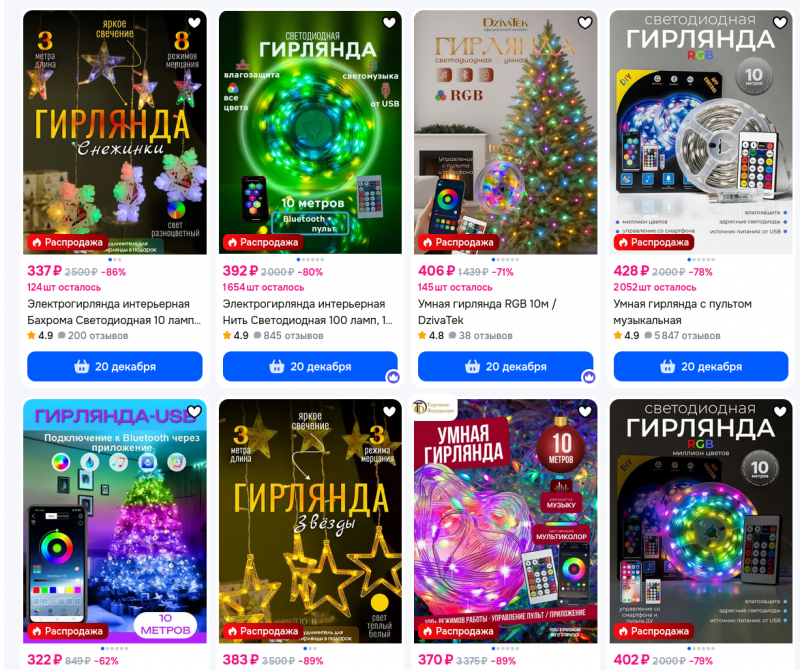

Просто покажу цены даже на 2 недели до НГ:

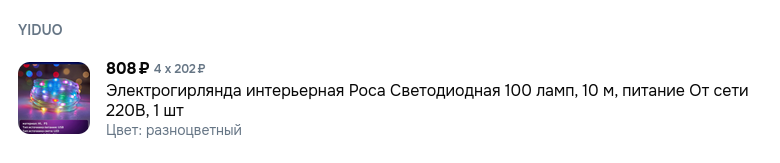

Конечно, с каждым днём перед НГ цены ползут вверх, но 10 метров за 400 рублей можно купить и сейчас:

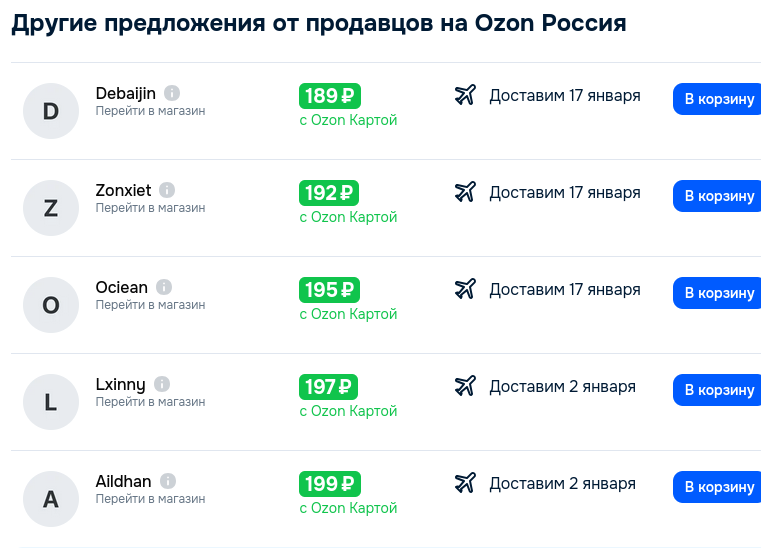

Вот 10 м за 329 рублей, вот тут будет 321 рубль, если взять 200 бонусов продавца. Легко ищутся и другие.
Ну и это для тех, у кого есть паяльник и некоторый навык.
Вообще, странная претензия к 10 см. Это как бы стандарт для гирлянд, не только «умных».

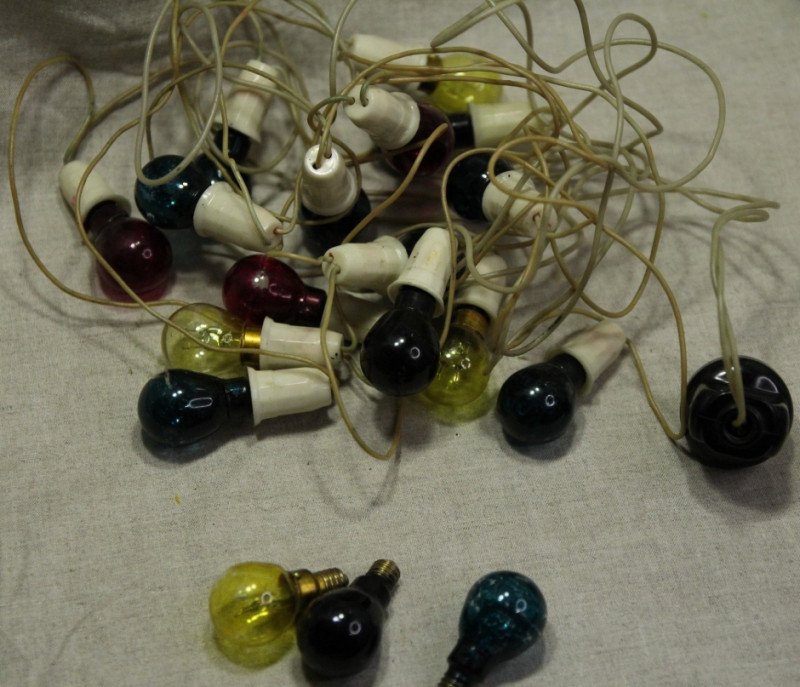

Или ещё раньше:

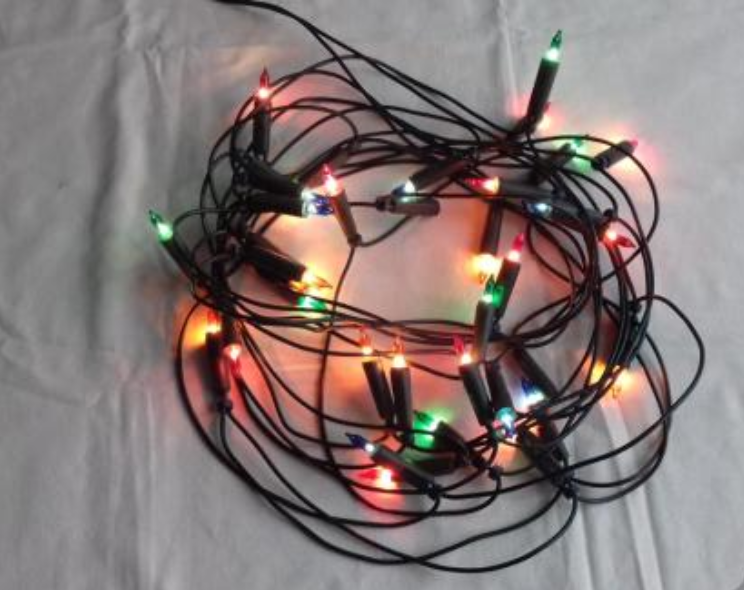

Вообще, странный спор и не менее странная претензия к гирлянда.

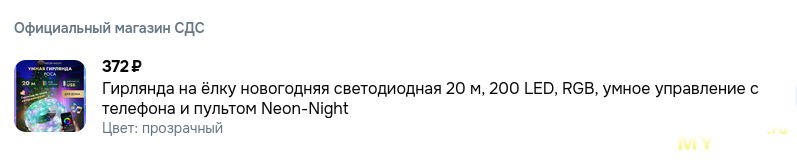

Ну, не нравится «умная» (управляемая) гирлянда 20 метров за 350 рублей — покупайте старые «8 режимов» («16..», «32..»). Вас же не заставляют.
Если же хочется во всё окно (как гирлянды «2x2 400 led»), то тут даже не кратная цена:
— WS2812 передает данные со скоростью 800 кбит/с, данные для 1200 диодов будут переданы за 36 мс. Допустим, мы хотим высоту в метр. Значит, это четыре таких «сети» и всего 4800 диодов, которые будут обновляться за 36 мс * 4 = 144 мс. Т. е. все анимации будут с частотой кадров не более 1000/144 = 6,94 (FPS).
Хотя памяти (в том числе SRAM) в ESP32-C3/S3 хватит на формирование буфера, всё может упереться в быстродействие. Вот рекомендации проекта WLED:
ESP32
• There is a maximum of 10 strips supported
• Contrary to the ESP8266, the pin usage does not matter on ESP32, feel free to use any available pin
• For perfect performance, it is recommeded to use 512 LEDs/pin with 4 outputs for a total of 2048 LEDs.
• For very good performance, it is recommended to use 800 LEDs/pin with 4 outputs for a total of 3200 LEDs.
• For good performance, you can use 1000 LEDs/pin with 4 outputs for a total of 4000 LEDs.
• For okay performance, you can use 1000 LEDs/pin with 5 outputs for a total of 5000 LEDs.
• For okay performance, you can use 800 LEDs/pin with 6 outputs for a total of 4800 LEDs.
• ESP32 can calculate about 65k-85k LEDs per second (that means 1000 LEDs @~70fps, 2000 LEDs @~35fps, 4000 LEDs @~18fps)
• 4 outputs seem to be the sweet spot.
Т. е. мы в теории (т. к. для 4800 советуют 6 выводов, т. е. 6 каналов) можем получить «okay performance» с 4 выводами (т. к. в примере у нас 4 «сети» высотой 25 см), тем самым повысив в 4 раза FPS (но по факту меньше, т. к. упрёмся в производительность).

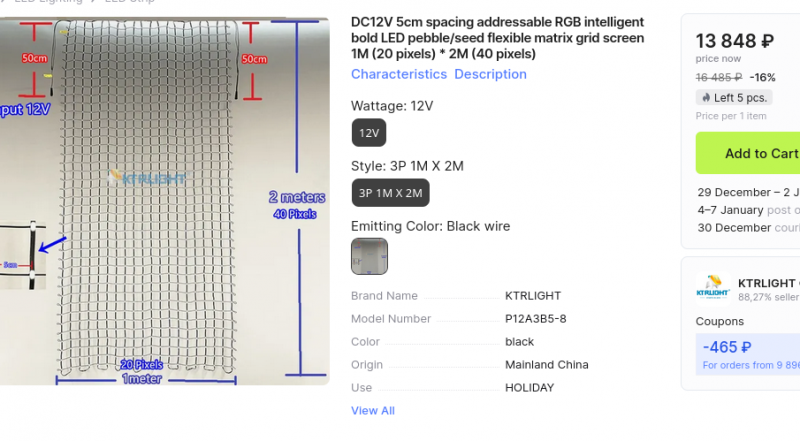

Можете подсчитать, во сколько обойдётся такая «сеть» метр на три.

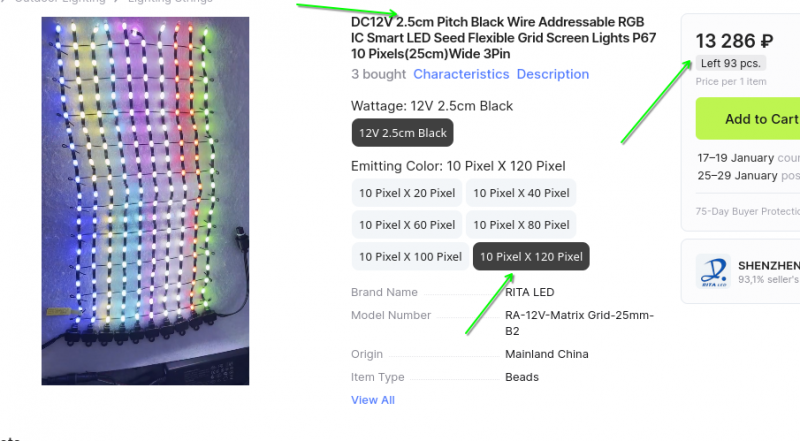

А вот с интервалом 5 см штора обойдётся «всего» в ~14000:
Меня бы устроило медленное независимое изменение яркости или цвета каждого диода. Даже без управления.
Или водопад, где большая часть просто горит, а некоторая — «движется».
Можно такой техникой и стяжками и полноценные 5*5 сделать, но получается уже слишком вырвиглазно и замороченно по промежеточным точкам запитки: это в конце концов гирлянда, а не рекламный дисплей
