Ремонт/переделка компактного компрессора с функцией бесперебойного питания

Периодически использую небольшой компактный «недокомпрессор» для своих нужд (когда-то упоминал его в одном из своих обзоров). Для меня очень удобна его встроенная функция бесперебойника — последнее время стал он выпендриваться и выключаться, пришлось лезть разбираться с причинами…

Нравится эта моделька не только тем, что задумана как портативная и уличная (в комплекте идет солнечная батарея). Она имеет внутренний аккум, который неплохо заряжается от солнца или от USB и умеет работать в «проходном» режиме. Ну т.е. когда устройство подключено к солнечной батарее (или USB), при пропадании внешнего питания переключается на работу от внутреннего, от которого может проработать еще часов 6 (зависит от выбранного режима работы: прерывистого или постоянного). Если питание восстанавливается, то аккум начинает заряжаться и работа продолжается опять от внешнего источника, короче эдакий ИБП.
На звание прямо-таки нормального полноценного компрессора для пруда или аквариума претендует условно, однако немало мне упрощает возню с мальком в отдельных небольших емкостях на улице и в помещении, особенно учитывая довольно частые отключения сети на даче.

До возникновения проблем использовал копрессор периодически, крайний раз проработал не выключаясь более полугода, привык так сказать, к некоторым его удобствам. Покупать такой же новый как-то жаба похрюкивает (цена выше 2 тыс.), да и как бы не наши это методы :)

---

Так выглядел комплект после покупки.
тогда покупался ~за 1500 руб. Сейчас такой же 2500+доставка ссылка.
На Озоне есть дешевле какие-то другие (но что представляют из себя хз)

Из того же первого обзора: вариант использования его на улице.
Именно я с солнечной батареей использовал его не часто -это скорее рыбакам на природе может пригодиться ;)

---

Ладно полезли решать проблему…
Разбирается несложно, 4 виброножки под которыми 4 саморезика и корпус раскрывается пополам.
еще пара саморезов и добираемся до платы управленияно это так, отступление, причина явно не здесь а в самом моторчике или механизме помпы.

Компрессор стал самопроизвольно останавливаться. Если стукнуть, может заработать и работать довольно долго нормально.

Первое впечатление что проблема с вращающимися деталями (мусор, смазка...) или появилась недопустимая выработка.
Смотреть надо где-то тут.Разбираем помпуНеожиданно (для меня) устройство довольно простое. На вал двигателя установлен эксцентрик, с отверстием в это отверстие вставляется ответная часть, которая при вращении эксцентрика «качает» воздух импровизированными вантузамисмазка тут явно есть, да и проверил уже это место, пробовал дополнительно смазывать -не помогает.
Впечатление, что сам двигатель стал «менее мощным» и при остановке пальцем вала, в некоторых положениях сам даже не стартует — похоже щеточный узел износился.

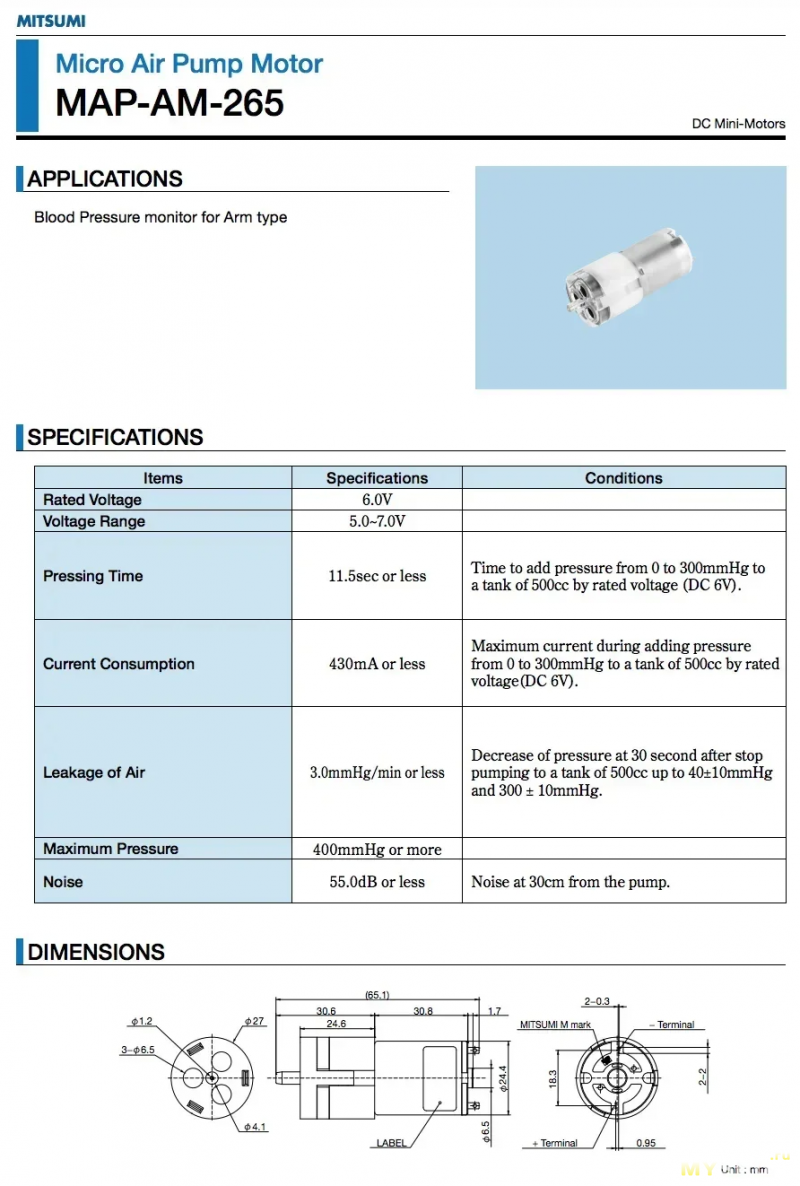

Маркировка моторчикаПопытался поискать моторчик на замену — практически бесполезно, нет такого в продаже. Единственное, что из поисков в инете встретилась информация от производителя моторчика/помпы, что гарантийное время его работы всего 500часов :( Мдя… Что-то подобное и предполагалось…

Что делать дальше? :(
… И тут совершенно случайно я вспомнил, что «где-то такое я уже видел»!
Точно! В том же обзоре другой «микрокомпрессор», там есть его фото в разобранном виде -вот как оказывается полезно обзоры писать ;)Ща мы его примерим в качестве донора!В реальности оказалось очень похожий, но не совсем прямо на 100%. Вставить моторчик с помпой возможно, но у него иной выход, сразу под шланг. Использовать заводскую компоновку с переходником выступающим из корпуса не получается.Можно конечно попытаться сточить наплывы… а можно попробовать поменять помпы местами. В разобранном состоянии они практически близнецыустановилось как-то «нехотя», но затянулось и главное -работает неплохо! Впечатление, что этот двигатель самую малость слабее качает, но возможно это связано с несколько заниженным питанием (порядка 3+ вольта со схемы управления, в сравнении с USB, куда донор подключался напрямую).

Вообще вариант с использованием подобного донора конечно приемлем, такие помпы продаются менее 200р за штуку на Озоне (про запас за 160 купил), но может упростить «замены» в будущем установив в схему/корпус разъем USB? Ну чтобы использовать управляющую схему в качестве повербанки, и не разбирать ее корпус при необходимости замены моторчика (купленный новый USB микрокомпрессор подключать напрямую в установленный разъем) -подозреваю у них у всех ресурс относительно невелик, а там как повезет).Установить несложно, место есть. Себе пока не стал устанавливать, но там все настолько просто, что и описывать особо нечего — как опять «напомнит» о себе, обязательно поставлю!

---

Напоследок решил не обманывать Ваше ожидание и заглянуть в тот «умерший моторчик», что же там конкретно износилось-Вам же 100% интересно?..
Предполагаю что там стерся примитивный щеточный узел, встречал подобные в виде одиночных подпружиненных проволочек, сча проверим.

Нет, не угадал. Щетки тут выполнены иначе, вот наполовину снятыеНепонятно, ассиметричность сделана специально? разный изгиб и износ у одной «щетки» на самом кончикешлифовать конечно же не буду :)Попробовал сдвинул положение щеток по высоте, даже заработало более-менее, но скорее всего это ненадолго :)

---

Ну на этом пожалуй и все!

Уже работает с месяц на доноре, «Гаврюша» доволен :) -это малек карпика кои, зимовавший в маленьком аквариуме дома, дожидается пока в пруду вода нагреется, чтобы отправиться к своим взрослым сородичам.

Всем удачи и хорошего настроения!☕
