Радиоконструктор "Индикатор GSM сигнала"

Цена: $2.17
Перейти в магазин

Электронная схема должна реагировать синим светодиодом на GSM сигнал (т.е. когда кто-то говорит рядом по телефону). Схема такая:

Пришло в пакете:

Плата 2.2cm * 2.8cm:

Детали:

Катушка, антенна в наличии. Один лишний керамический конденсатор 104.
Антенна 5 см:

Сборка устройства минут 20:

Немного канифоли на питании — провода для питания подключал.
Работает устройство сразу после включения. Настройка не требуется. Питание постоянное 3-12В.
При работе сотового телефона рядом начинает сладенько мигать синим светодиодом. при этом телефон должен быть совсем рядом с антенной (1м в описании — ШАС!). Изменение напряжения питания на чувствительность влияет несильно. Поднял питание до 12В. Раза в полтора дальность увеличилась. Еще реагирует на люминесцентные лампы слабым светом светодиода.
Вот так работает:

Подумал сначала, что спаял что-то не правильно. Но нашел в ютубе видео с подобным устройством — там тоже самое. В конце ролика демонстрация работы:

Вывод. Конструктор — упражнение в пайке. Для практического применения не годиться. А задумка была такая хорошая. Например, для преподавателей во время экзамена студентов ловить…

Планирую купить +15

Обзор понравился +35 +70

Похожие обзоры Другие обзоры от @Alex_74

Развернуть

+235	Транзисторный усилитель мощности низкой частоты LJM MX50 SE (мощность до 100 Вт) 95280 316

+228	Black Swift - российский микрокомпьютер. Делаем интернетрадио и транслируем аудиопоток с компьютера по WiFi в любое место квартиры 61322 260

+222	Naim NAP140 PCB - Клонируем усилитель мощности (УНЧ) Naim NAP250 65421 218

+197	Листочки цветной бумаги 10*10 см 14626 103

Посмотреть все обзоры

+10

Dimon_
16 февраля 2018, 20:07

Для практического применения не годиться.

Ну зачем так?
Подбираем параметры колебательного контура, меняем светодиод на динамик, получаем радиоприёмник-конструктор. Многие начинали свой радиолюбительский опыт с приёмников прямого усиления. Я в их числе.

Alex_74
16 февраля 2018, 20:18

У меня ждёт сборки китайский радоконструктор-радио. Проверим:-)
В нынешних условиях только для этих целей можно приёмники прямого усиления использовать

unknown64
17 февраля 2018, 02:05

Не этот?

Alex_74
17 февраля 2018, 07:23

Этот

-1

sir0ta
17 февраля 2018, 11:50

Деградация… в чем профит? Готовый конструктор, ни капли приложения мысли…

unknown64
17 февраля 2018, 12:21

Ну почему, мне в 10 лет было бы это интересно. ИМХО это все на начинающих рассчитано, а не на зубров, которых от электроники уже тошнит. «Кругом станки, станки...»

sir0ta
17 февраля 2018, 15:38

Зайдем с другой стороны. Цена этому деталью даже у меня в дорогущем магазине вместе с макеткой рублей в 50. И это с пониманием дела что и зачем. А тут бездумно купил, бездумно спаял, бездумно выкинул… Вы не подбирали и не думали над базой и прочее и прочее.

Erelesse
17 февраля 2018, 18:02

> рублей в 50

Разве что беларуских. А в российских вы за одну только плату выложите больше, вы просто не думаете, что 50 российских рублей это давно вообще ничто, на них вы ничего не купите

akantus
17 февраля 2018, 12:40

Например, для преподавателей во время экзамена студентов ловить

а чего их ловить, сейчас перед экзаменами все телефоны сдаются, а если кого поймали, тот тупо удаляется с экзамена, по этому редко находятся экстремалы, которые пытаются пронести с собой мобильник.)

Alex_74
17 февраля 2018, 15:03

Как бывший препод могу сказать, что мы так же поступали 15 лет назад…

oleg1978
18 февраля 2018, 13:22

Тоже в 12 лет, в 90-е года собрал приёмник, как я радовался когда он заработал. Отец занимался ремонтом телевизоров, деталей было в избытке, конечно понимания во всяких там параметрах не было, выписывали журнал «Радио», там и нашёл схему, как говорится что было из того и слепил

Alex_74
18 февраля 2018, 16:39

В 90-е уже ничего с деталями было. Вот в 80-е совсем плохо

Marble
16 февраля 2018, 20:13

Я себе брал индикатор NFC — тонкая плёночка — можно к ногтю приклеить. Ещё правда не придумал применения)

SEM
16 февраля 2018, 20:19

Я тоже такой индикатор покупал, недостаток у него — горит только во время считывания NFC-метки, на «ждущее поле» не реагирует.
Можно попробовать приклеить с карточке с бесконтактным считыванием, банковской или транспортной.

aksinit
17 февраля 2018, 11:56

Ага, потом машинально сунете ее в банкомат и он успешно ее зажует!

silicon
17 февраля 2018, 20:05

К кардхолдеру лучше.

JohnSmith
16 февраля 2018, 20:44

индикатор NFC

тоже себе купил, после невнимательного прочтения статьи на хабре ))

pashcka
16 февраля 2018, 21:48

Когда то были такие брелки и наклейки, при входящем и исходящем светились (На подобии НФС, только ДЖСМ). Где сейчас такое продают? Как найти? Хотел детям смарты уразнообразить.
Спс.

Builder2k
16 февраля 2018, 23:35

Недавно откопал такой брелок, был раздобыт в 1999 году. Не поверите, но даже батарейка в нем жива и брелок работает!

pashcka
16 февраля 2018, 23:38

Небось в виде бутылочки кока-колы)

Builder2k
16 февраля 2018, 23:55

Не, в виде телефона! Если завтра найду — сфоткаю :)

Vampirius
18 февраля 2018, 23:16

У меня была наклейка — так безо всяких батареек работала.

Kolokol
19 февраля 2018, 16:40

могу шариковую ручку на пивас поменять, у ней три диода светятся при входящем звонке.

Samman
16 февраля 2018, 23:55

Есть вариант чтобы не просто горело:
ru.aliexpress.com/af/Jakcom-N2M.html

SEM
17 февраля 2018, 17:05

Sorry, your search ' Jakcom-N2M ' did not match any products. Please try again.

Но с пробелом вместо тире что-то находит…

islera
16 февраля 2018, 20:13

GSM — это стандарт сотовой связи, а здесь простейший индикатор радио сигнала (в общем то простой детектор). Чтобы поднять чувствительность, например для диапазона GSM нужно сделать контур — параллельно катушке подключить конденсатор и настроить на 900 или 1800МГц.

CyJLTaH
16 февраля 2018, 20:53

Да, это простой индикатор э/м поля.
Делая контур на входе, повышается не чувствительность, а избирательность. То есть, входной контур настраивается на частоту сигнала.
А частот сейчас много. Ну на 900, 1800 — достаточно одного контура, там простая вторая гармоника. А 800 будет резать.
Кроме того, входной контур не повышает чувствительность, а понижает, обладая собственным сопротивлением.
Повысить чувствительность можно добавив еще один усилительный контур. Между Q2 и Q3 вставить еще копию части схемы от С2 до базы Q3.

islera
16 февраля 2018, 22:30

А вы не шпиён случаем? В России GSM (это 2G) — только 900 и 1800. 800 — это в Америке:)

abyrwalg
17 февраля 2018, 00:44

«скажи мне, какой у тебя диапазон 4G, и я скажу тебе..»

YaDoncy
18 февраля 2018, 15:41

Здесь уже сказали, что детектор на диоде «криво» задуман. Отсюда и чувствительность никакая. На форуме «вртп», вот такую схему упоминали, с нормальным детектором на двух диодах.

Или на одном диоде, но с нормальным включением.
Диоды сейчас можно найти любые, хоть СВЧ, за почти копейки (HSMS-8202, 2852).
А не как наши, бывшие, в керамике и золоте, стоимостью как чугунный мост.

А селективный контур на входе, скорее всего не нужен.
www.stalvit.ru/okhrannye_ustroystva/detektor_zhuchkov

islera
18 февраля 2018, 16:19

Если говорить про индикатор GSM сигнала, то контур как раз нужен, чтобы не было сработок от посторонних источников радиоизлучения (да и чувствительность в целом повысится). Хотя, честно говоря, не очень понимаю, для чего это может быть нужно, только как собрать что-то попроще, чтобы работало.
А если нужен просто индикатор всего радиоизлучения, то конечно контур не нужен.

YaDoncy
18 февраля 2018, 17:05

Да, имелся ввиду широкополосный индикатор ВЧ поля.
А в случае с GSM, не достаточно ли будет того, что телефон владельца, как самый близкий и поэтому самый мощный источник сигнала, будет преимущественно фиксироваться индикатором?
А телефоны, которые дальше расположены, в силу недостаточной чувствительности устройства, просто не будут «видны»?
Возможно, китайские индикаторы, из 90-х, они были максимально простыми?

mooni73
16 февраля 2018, 20:15

Между диодом д1 и кондером с1 необходимо подключить на корпус резистор любого крупного номинала, например 100к. Или можно попробовать просто закоротить диод д1. Чувствительность должна возрасти.

pesche
17 февраля 2018, 09:38

оно вообще работать не должно в показанной схеме, поскольку последовательное включение диода и конденсатора приводит к тому, что последний заряжается один раз и перестает пропускать ток, соответственно, вся схема правее усиливает «отсутствующий сигнал».

а разрядиться конденсатор может только через сопротивление запертого диода, что, полагаю, не быстро.

ksiman
17 февраля 2018, 09:54

Схема теоретически работать не должна, но работает за счёт паразитных емкостей монтажа и детекторного диода. Само собой, это неправильно.

pesche
18 февраля 2018, 08:27

лет восемь назад на работе пытались внедрить радиостанции harvest вместо мобильников для связи на территории, и при поднесении такой к экрану элт монитора в момент поступления звонка монитор энергично тряс картинку )

в данном случае диод скорее играет роль конденсатора в несколько пФ, а выпрямителем служит первый каскад, поскольку спад его АЧХ с 10к резистором в цепи коллектора начинается хорошо если с мегагерца ((

ksiman
18 февраля 2018, 09:29

а выпрямителем служит первый каскад, поскольку спад его АЧХ с 10к резистором в цепи коллектора начинается хорошо если с мегагерца ((

S8050 не работает на таких частотах, так что диод тут по делу, просто включение дурацкое.

SEM
16 февраля 2018, 20:16

Раньше это были «виброклипсы», потом брелки и светящиеся шнурки к телефонам по 50р, а сейчас всё пропало, только вот такие страшненькие конструкторы…
Помню, в стародавние времена кто-то в И-нете делился схемой доработки автобубнитолы (кассетной), на усилителе был контакт «Mute», туда подавался сигнал с разобранной виброклипсы — при разговоре по сотовому в машине автоматически приглушался звук. Но бывали и ложные срабатывания, когда БС «щупает» телефон «ты там жив ещё?»

FlyingRat
16 февраля 2018, 20:19

потом брелки и светящиеся шнурки к телефонам по 50р, а сейчас всё пропало

Вот да, кстати, пропало напрочь, даже на Али не нашел.

SEM
16 февраля 2018, 20:24

Да много видов товара пропало.
Телефонные автоответчики, пишущие на SD-карту, были по смешным ценам, чуть ли не 12 долларов. На 2 гига под 300 часов записи — а сейчас только радиотрубки с автоответчиком в базе на 20 минут.
GSM-глушилки.
Телефонные проводные гарнитуры с коробочкой voice changer.

DyadyaZed
16 февраля 2018, 21:27

Вы ещё пользуетесь стационарным телефоном дома?
Я уже забыл, когда стационарный аппарат видел…

SEM
16 февраля 2018, 21:36

Он есть и на него иногда звонят. При отъездах (отпуск, командировка) хотелось бы знать кто и зачем звонил.
Я не всем даю номер сотового. Например в службы доставки и т.п. предпочитаю давать домашний — о доставке (готовности заказа) позвонить они смогут, а вот долбить рекламными смс-ками нет.

falkon27
16 февраля 2018, 23:50

Например в службы доставки и т.п. предпочитаю давать домашний — о доставке (готовности заказа) позвонить они смогут,
А так же прозвонить наличие вас дома чтобы потом грабануть

ArcticOcean
17 февраля 2018, 00:33

А так же прозвонить наличие вас дома чтобы потом грабануть

Тогда и от дверных звонков надо отказываться, а то ведь тоже могут прозвонить на наличие вас дома и грабануть.

abyrwalg
17 февраля 2018, 01:06

а — автоответчик
о — определитель
в — везение/невезение… доверие к людям, хм-м…

— А ешё он нужен, чтобы найти мобильник!))

ps
с — собачка!)

SEM
17 февраля 2018, 17:13

Найти номер домашнего телефона по адресу и наоборот — несложно. Раньше городские БД на рынке на дисках продавали, и на 99% сейчас их данные соответствуют действительности.
А вот чтобы не прозвонили когда нас дома не бывает — тут бы автоответчик и помог, во-первых фиксировал бы все такие попытки, во-вторых срабатывание всегда автоответчика не давало бы звонящим 100% уверенности есть кто дома или нет в данный момент.

PavelS
17 февраля 2018, 23:08

Лучше сделать переадресацию, при «неответе», на сотовый.

LTW
18 февраля 2018, 12:19

Как оказалось, это все еще не везде может работать :(
пытался в СПб, АТС 421

raopheefah
16 февраля 2018, 22:41

глушилки остались баксов по 120-150

bender111
16 февраля 2018, 22:50

А это если лень то из пульта сигналок делается на 900 или 1800 мГц гармониками, а если, пан знает толк в извращениях, то на ардуинке и плате передатчика. Задешево но работает на ура. Или ардуинка + gsm мрдуль за пару баксов( самое то).

raopheefah
16 февраля 2018, 23:04

чота не нашёл, можете ссылками покидать?

Ossss
16 февраля 2018, 20:26

Тоже искал шнурок или клипсу с этим функционалом, нашел только такой же конструктор. Собрал, хмыкнул и забросил в «хламохранилище».

Marble
16 февраля 2018, 20:27

Они же производят в соответствии с трендами. Ту партию изготовили — пошла в продажу, а производство/рабсила уже на новый тренд перевели — спиннеры массово клепают. А та партия как распродалась — так и исчезла.

vismyk
16 февраля 2018, 20:31

Были ещё наклейки типа индикатора NFC в комментах выше…

kashcei
16 февраля 2018, 20:27

У меня в зеркале внутрисалонном на китаймобиле выпуска 2005г. похожая приблуда встроена.
Начинает моргать значёк тлфона при звонке.Но и моргает при движении, я так понимаю при смене вышки…
Забил на это моргание, выдрать-зеркало надо разбирать…
Вообщем ненужная никому приблуда… которой сто лет в обед
Зы.ещё помниться был у меня телефонодержатель в авто прозрачный, при входящем моргал диодиками…

Boor
16 февраля 2018, 20:32

*Например, для преподавателей во время экзамена студентов ловить…*
Вот так?)

xneo
16 февраля 2018, 20:38

Сладенький светодиод?

начинает сладенько мигать синим светодиодом.

Alex_74
16 февраля 2018, 22:10

Да он такой :-)

falkon27
16 февраля 2018, 20:38

Вывод. Конструктор — упражнение в пайке. Для практического применения не годиться. А задумка была такая хорошая. Например, для преподавателей во время экзамена студентов ловить…

Году эдак в 2004 у меня в машине стояло зеркало. которое моргало светодиодом когда в машине звонил телефон а я его например не слышал. Вот было полезно. Из минусов когда разговариваешь то тоже моргает

nevsky
16 февраля 2018, 21:23

Тоже в том году с покупкой Сименса обзавёлся держателем на лобовое, который при входящем звонке светился красным цветом.
Выбросил через четыре года, но так и не понял от чего он работал, батареек то не было в нём…

Ezheg
17 февраля 2018, 06:30

Простейшая схема — детекторный радиоприёмник, как их тут обозвали «прямого усиления».

serge_petrov
16 февраля 2018, 20:44

А задумка была такая хорошая

задумка была бессмысленной изначально. с подобной селективностью

Serega_77
16 февраля 2018, 21:48

Лучьше бы глушилку продавали.

Alex_74
16 февраля 2018, 22:12

У кого сработало, того и глушить :-)

Pash
16 февраля 2018, 21:51

А задумка была такая хорошая. Например, для преподавателей во время экзамена студентов ловить…

Помню времена, когда ещё за 2-5 секунд до начала пробуждения мобильника, близко расположенная колонка начинал «верещать/бздыкать», всем своим видом сообщая о грядущем звонке. Т.е. пред сможет подсечь, ещё до «поклёвки».

Snarik60
17 февраля 2018, 05:33

Помню времена

Почему времена? У меня и сейчас колонка верещит если рядом (15-20 см) смарт лежит.

AnnaSun
16 февраля 2018, 22:12

А мой вариант не требует внешнего питания :)))))))))))

+31

islera
16 февраля 2018, 22:34

Вариант отличный, только жена ругаться будет:)

+11

FlyingRat
17 февраля 2018, 00:11

Вариант отличный, только жена ругаться будет

И правильно будет ругаться: этот вариант безусловно требует внешнего питания, причем пятью вольтами тут не обойдешься. ;)

Geeek
17 февраля 2018, 03:05

Можно подробнее про ваш вариант?

Gektor
17 февраля 2018, 08:36

Можно подробнее про ваш вариант?

Там кондёры в коньяке купают ;))

HacoH
17 февраля 2018, 11:26

Аня если вы про ЭТО… то вы меня прямо заинтриговали.

AnnaSun
18 февраля 2018, 19:03

Сделаю обзор, но чуть позже :))))))

vova66
26 февраля 2022, 22:59

Сделайте уже обзор. Или схему в личку киньте.
Бабка полуглухая от телефона чуть подальше отойдёт и уже вызов не слышит. Очень надо что-нибудь подобное. Конструктор из топика не работает почему-то.

-2

bobeg
16 февраля 2018, 23:12

Хлам какой-то…

phazz
17 февраля 2018, 08:47

И эта приблуда стоит больше 2$? Ее ещё и паять нужно, офигеть. Там деталей на 0.2$!!!

gedem
17 февраля 2018, 10:47

В этом вся фишка. Конструктор для пайки, его возьмут те, кто хочет потренироваться в пайке. Был бы он побольше, конечно…

sir0ta
17 февраля 2018, 11:52

Возьмите старую плату и тренеруйтесь в свое удовольствие.

phazz
17 февраля 2018, 12:27

Тогда лучше и плату самому вытравить, И пайке научитесь и ЛУТ освоите.
Это только по п.18 норм получить.

lihidko
12 июня 2018, 22:13

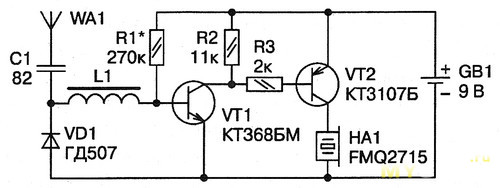

В этой сборке главный элемент это как раз диод, без него нифига работать не будет, нашел на экспрессе брелки не нуждающиеся в питании для gsm сигнала и там просто стоит куча таких диодов как в этой сборке, ссылка на брелки https://aliexpress.com/item/item/5Pcs-Mobile-Phone-Signal-Flash-LED-Light-Kit-Radiation-Power-Supply-DIY-Kit-GSM-Mobile-NO/32584956765.html,searchweb201602_5_5722916_10152_10151_10065_10344_5722816_10068_10342_10343_10340_10341_5711416_10696_5722616_10084_10083_10618_10307_5722716_10059_100031_10103_5711515_10624_5722516_10623_10622_10621_10620_10125,searchweb201603_25,ppcSwitch_3&algo_expid=0bc22849-d019-4704-b378-6b218e7cc103-9&algo_pvid=0bc22849-d019-4704-b378-6b218e7cc103&priceBeautifyAB=0

и ссылка на сами диоды https://aliexpress.com/item/item/50pcs-100pcs-1SS86-ISS86-DO-35-high-frequency-detector-diode-direct-insertion-glass/32872073102.html,searchweb201602_5_10152_10151_10065_10344_10068_5722815_10342_10343_10340_5722915_10341_5711416_5722615_10696_10084_10083_10618_10307_5722715_10059_100031_10103_5711515_10624_10623_10622_5722515_10621_10620_10125,searchweb201603_25,ppcSwitch_3&algo_expid=64d7eff2-8057-4e2b-8e28-21bf7536f478-0&algo_pvid=64d7eff2-8057-4e2b-8e28-21bf7536f478&priceBeautifyAB=0

vova66
26 февраля 2022, 06:38

Хоть тема старая, но спрошу. Заказал такой конструктор чисто из за платы. Лень было заморачиваться. Собрал — не работает. Проверил все номиналы. Всё в норме. Но не работает и всё… Пинцетом за конец антенны трогаешь — моргает. На телефон вообще никак не реагирует. Что не так?
Мысль была сделать индикатор вызова для слабослышащего человека. На выходном каскаде поставить светодиоды помощнее, но с этим разберусь. Надо сначала базовую схему заставить работать.
Питание планирую от литий-иона. Подключал и 12В. Всё равно не работает.

Только зарегистрированные и авторизованные пользователи могут оставлять комментарии.

Самые обсуждаемые обзоры


                        +10

                                Обзор бюджетной мембранной клавиатуры Rapoo NK2600

                                1066
                                73

                        +25

                                No Name воздуходувка с двумя аккумуляторами.

                                1823
                                30

                        +68

                                Ножницы универсальные Kraftool Alligator 200мм

                                1719
                                39

                        +32

                                Бесполезная ficha или УШМ под диски 76 мм.

                                3941
                                118

                        +14

                                Нож кухонный для хлеба

                                1008
                                30
