Вольтметр/индикатор заряда/термометр

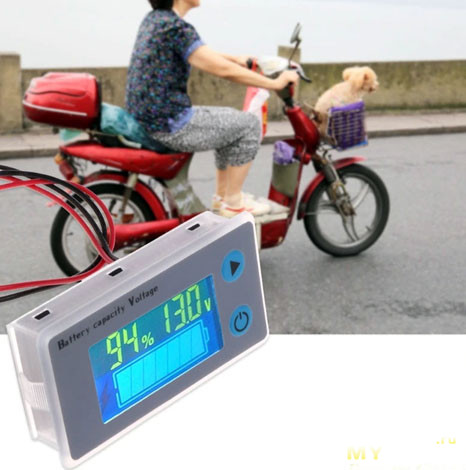

Любопытный прибор — вольтметр/термометр/«показометр» уровня заряда, с функцией индивидуального программирования, для использования со сборками аккумуляторных батарей (вплоть до 100в).

Возможно использовать для контроля остаточного заряда батареи на самых различных устройствах, включая электросамокаты/скутеры, всякого рода электромобили (детские) и не только.

Умеет работать со свинцовыми, литий ионными и LiFePO4 аккумуляторами, а так же сборками из нескольких элементов одного типа.
Легкий выбор типа аккумулятора и задание количества используемых элементов.
Возможна установка автоматического отключения экрана через заданный промежуток времени (10-120 сек), включение мигающей сигнализации разряда аккумулятора в установленном промежутке (11.5-40в), ручная установка привязки показаний процентов к напряжению (0 и 100%), измерение температуры и т.д.

Поставляется в простом пакетике.

На лицевой стороне имеется пара кнопок управления, ими же производится «программирование» устройства.

Сзади разъем для коммутации (в комплекте имеется кусок кабеля с ответной частью разъема).
Как я понимаю, исходя из надписей под разъемом, бывает модификация с распаянным вторым разъемом, для использования выносного внешнего сенсора температуры.

Экран имеет среднюю яркость (можно и поярче было использовать). Углы обзора приемлемые.
В верхней части экрана отображается процент заряда и напряжение/температура (цифрами). В нижней продублирован процент заряда (сегментами) и мигающая сигнализация «низкий заряд».
Верхняя кнопка переключает режим показания замеренного напряжения или температуры.
Нижняя кнопка включает/выключает устройство.

Поставляется настроенным на отображение заряда 12в свинцового аккумулятора. Для настроек на другой тип или количество аккумуляторов требуется небольшая манипуляция в настройках. Можно использовать заводские предустановки или настроить необходимые параметры вручную. Краткие характеристики:

Потребляемый ток
У меня получилось порядка 10 мА во включенном состоянии

и 6 мкА в режиме сна

Температура
Приличная точность показаний комнатной температуры, не пытался тестировать в более широком диапазоне — не слишком вижу смысл в датчике расположенном внутри корпуса прибора, логичнее использовать выносной датчик расположенный непосредственно вблизи батареи.


Устойчиво работать начинает с 10в (как и указано в описании)

Если еще чуть понизить напряжение питания, начинает безбожно врать, хотя экран и светится


В диапазоне до 30 вольт показывает довольно точно.
от 0 до 100% при настройке на 12в аккумулятор (заводская предустановка)

Ну и далее до 30в
Выше проверить было особо нечем, не стал «городить» в кучу несколько источников, все равно использование устройства находится преимущественно в этих пределах.


Приборчик легко разбирается, все крепления на защелках.

Микроконтроллер nuvoton n76e003at20
Контроллер экрана TM1722

Лицевая часть



Итого:

Большой диапазон рабочих напряжений. Заявлена защита от переполюсовки. Довольно точное измерение напряжения. Имеется возможность использования разных типов аккумуляторов и их сборок. Легкие настройки по предустановленым режимам, но можно настроить и «под себя». Установка напряжения срабатывания сигнализации «аккумулятор разряжен». Настраиваемое время задержки отключения экрана и режим «сон» с очень малым потреблением тока.

К минусам я отнес бы в первую очередь большую погрешность показаний при заниженном напряжении питания, лучше бы устройство совсем отключалось — как узнать достоверность показаний при «граничном» напряжении!? Недостаточная яркость экрана при ярком освещении.

Для примера -результат измерения нового аккумулятора

Всем удачи и хорошего настроения!
