Очень хилый повышающий преобразователь напряжения на 5В USB

Представляю обзор микромощного преобразователя напряжения, который мало на что сгодится.

Собран довольно неплохо, размер компактный 34х15х10мм


Заявлено:
Входное напряжение: 0.9-5В
С одной батареи АА выходной ток до 200мА
С двух батарей АА выходной ток 500 ~ 600мA
КПД до 96%
Реальная схема преобразователя

Микросхема U1 — предположительно CE8301.
В глаза сразу бросается очень малая ёмкость входного конденсатора — всего-то 0.15мкФ. Обычно ставят больше раз в 100, видимо наивно рассчитывают на низкое внутреннее сопротивление батареек :) Ну поставили такой и бог с ним, при необходимости можно и поменять — себе сразу поставил 10мкФ. Снизу на фото валяется родной конденсатор.

Габариты дросселя также весьма невелики, что заставляет призадуматься насчёт правдивости заявленных характеристик
На входе преобразователя подключен красный светодиод, который начинает светиться при входном напряжении более 1,8В

Проверку проводил для следующих стабилизированных входных напряжений:
1,25В — напряжение Ni-Cd и Ni-MH аккумулятора
1,5В — напряжение одного гальванического элемента
3,0В — напряжение двух гальванических элементов
3,7В — напряжение Li-Ion аккумулятора
При этом нагружал преобразователь до падения напряжения до разумных 4,66В

Напряжение холостого хода 5,02В
— 0,70В — минимальное напряжение, при котором преобразователь начинает работать на холостом ходу. Светодиод при этом естественно не светится — напряжения не хватает.

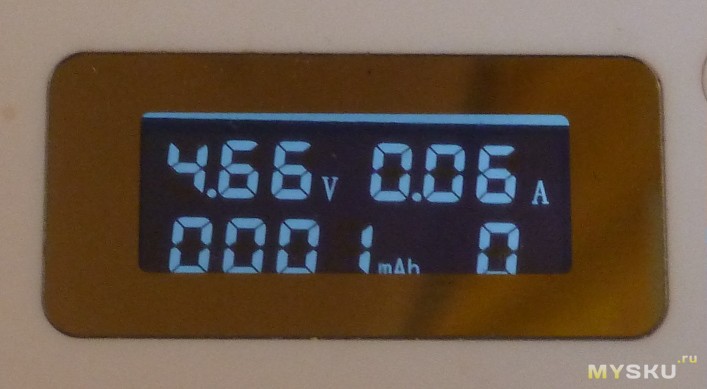

— 1,25В ток холостого хода 0,025мА, максимальный выходной ток всего 60мА при напряжении 4,66В. Входной ток при этом 330мА, КПД около 68%. Светодиод при таком напряжении естественно не светится.

— 1,5В ток холостого хода 0,018мА, максимальный выходной ток 90мА при напряжении 4,66В. Входной ток при этом 360мА, КПД около 77%. Светодиод при таком напряжении естественно не светится

— 3,0В ток холостого хода 1,2мА (потребляет в основном светодиод), максимальный выходной ток 220мА при напряжении 4,66В. Входной ток при этом 465мА, КПД около 74%. Светодиод при таком напряжении светится нормально.

— 3,7В ток холостого хода 1,9мА (потребляет в основном светодиод), максимальный выходной ток 480мА при напряжении 4,66В. Входной ток при этом 840мА, КПД около 72%. Светодиод при таком напряжении светится нормально. Преобразователь начинает незначительно греться.

Для наглядности, свёл результаты в таблицу.

Дополнительно при входном напряжении 3,7В проверил зависимость КПД преобразования от тока нагрузки
50мА — КПД 85%
100мА — КПД 83%
150мА — КПД 82%
200мA — КПД 80%
300мA — КПД 75%
480мА — КПД 72%
Как несложно заметить, чем меньше нагрузка, тем выше КПД
До заявленных 96% сильно не дотягивает

Пульсации выходного напряжения при нагрузке 0,2А

Пульсации выходного напряжения при нагрузке 0,48А

Как нетрудно заметить, на максимальном токе амплитуда пульсаций очень велика и превышает 0,4В.
Скорее всего это происходит из-за выходного конденсатора небольшой ёмкости с высоким ESR (измерил 1,74Ом)
Рабочая частота преобразования около 80кГц
Запаял дополнительно керамику 20мкФ на выход преобразователя и получил снижение пульсаций при максимальном токе в 5 раз!


Вывод: преобразователь является весьма маломощным — это обязательно следует учитывать, выбирая его для питания Ваших устройств
