Панорамная камера Hikvision 8MP

Сегодня на обзоре интересная панорамная двухлинзовая камера Hikvision DS-2CD2T87G2P-LSU/SL с AcuSense, ColorVu и разрешением 4K(почти) — считай, полный фарш. Также попробуем решить некоторые проблемы, которые выявились в процессе эксплуатации.

Камера была куплена ещё четыре года назад на замену двум обычным направленным камерам. С тех пор висела и особо ничем не беспокоила. Ну как ничем — были всё-таки две небольшие проблемы. О них чуть позже, а сначала коротко о самой камере.

Общая инфа

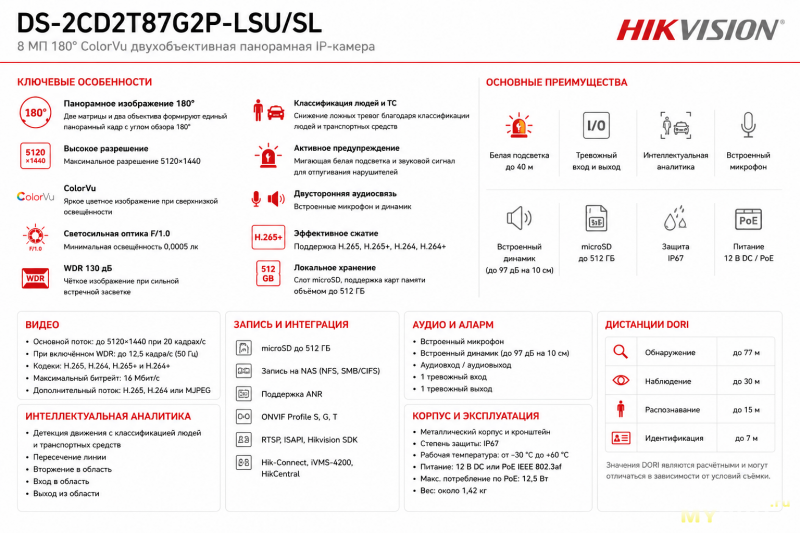

Собрал всю основную инфу на один слайд. Официальная спецификация: Hikvision DS-2CD2T87G2P-LSU/SL.

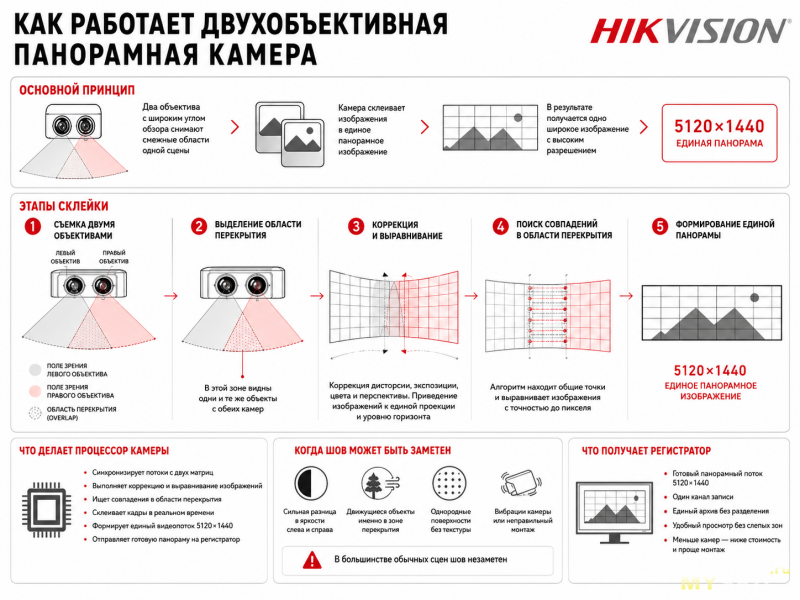

Как создаётся панорамный кадр

Веб-интерфейс

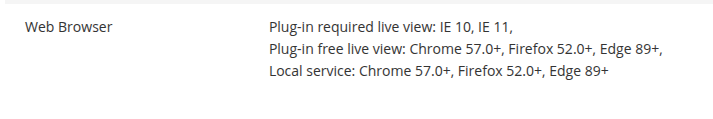

Камера относительно свежая, но с онлайн-просмотром здесь всё так же есть проблемы: на просмотр без плагинов лучше особо не рассчитывать, хотя на бумаге он заявлен. Результат зависит от версии прошивки, ОС и браузера; ниже — то, что получилось в моих тестах:


Windows, Chrome. Нативно работает только просмотр в субпотоке. Чтобы смотреть в хорошем качестве, надо ставить плагин — локальный сервис LocalServiceComponents.

macOS, Chrome. Вообще никак: интерфейс прямым текстом пишет, что система не поддерживается.

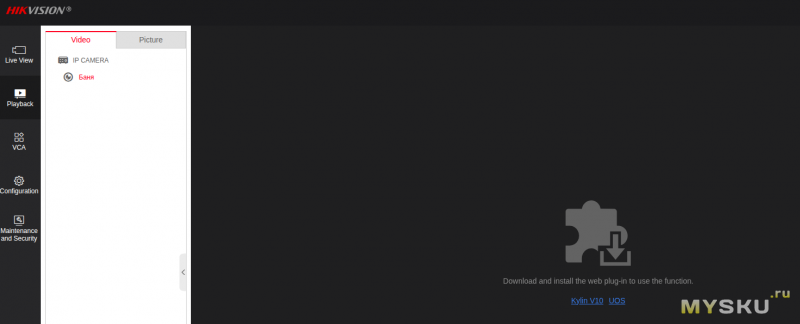

Ubuntu. Сходу тоже не работает: появляется сообщение с предложением поставить плагины для Kylin V10/UOS.


Актуальные версии LocalServiceComponents есть на официальной странице Hikvision. Для Ubuntu я вручную нашёл старый пакет для того же локального сервиса вот тут. У меня он нормально установился и заработал, но это пакет для Kylin/UOS, поэтому совместимость с другими дистрибутивами не гарантирована.

Надёжным решением для Windows и macOS остаётся клиент iVMS-4200. Для Linux в сети встречаются старые сборки, но актуальную официальную версию Hikvision сейчас не предлагает, поэтому с совместимостью там как повезёт.

Камера подключена к регистратору Hikvision и пишет на него. Основные настройки тоже делаются через регистратор, но на моём реге доступны только базовые параметры — более тонкие настройки приходится менять напрямую через веб-интерфейс камеры.

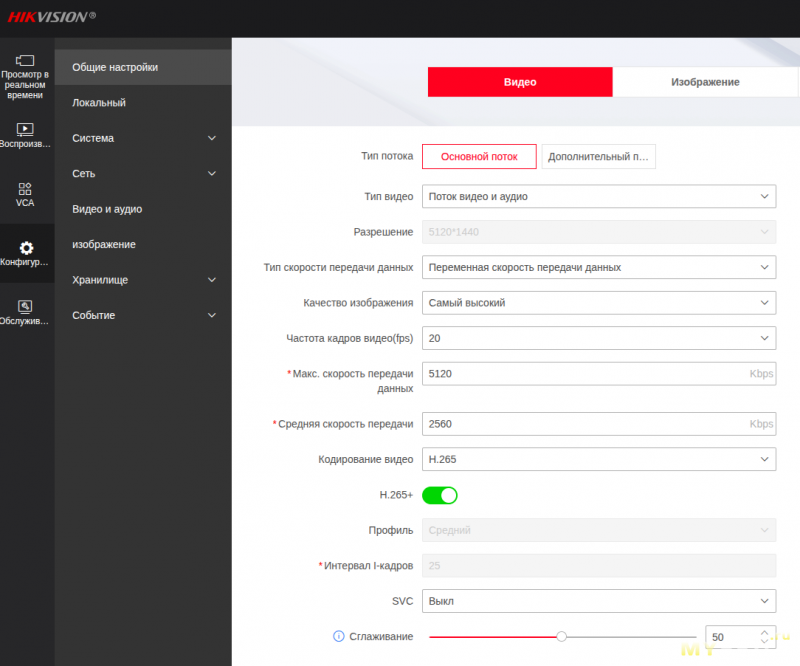

Настройка видео: единственное доступное для основного потока разрешение — 5120 × 1440. Условно это две половины примерно по 2560 × 1440, хотя итоговый кадр формируется с перекрытием и склейкой.

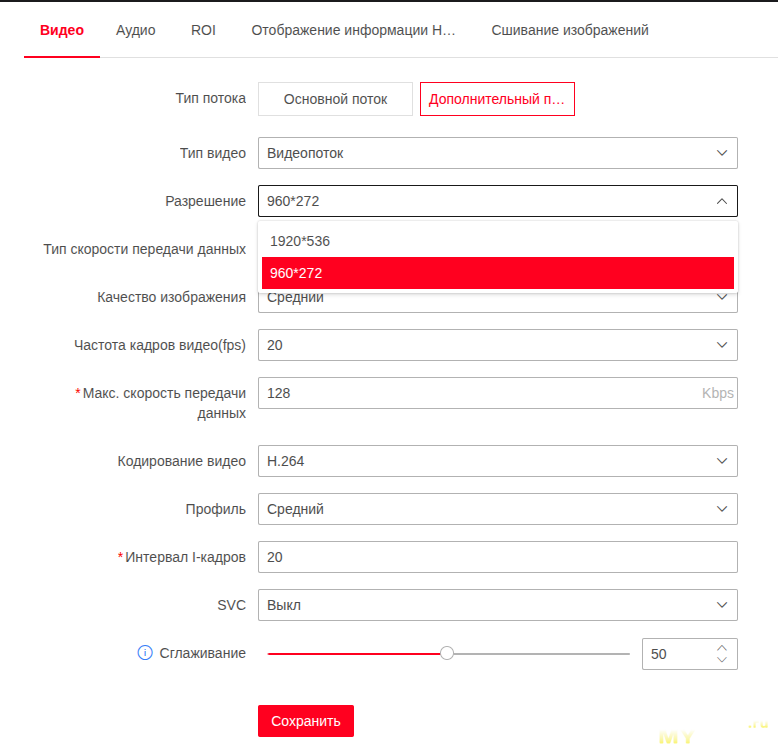

Для доп. потока доступны два разрешения. Что интересно, можно выбрать кодирование H.265, что встречается не так часто.

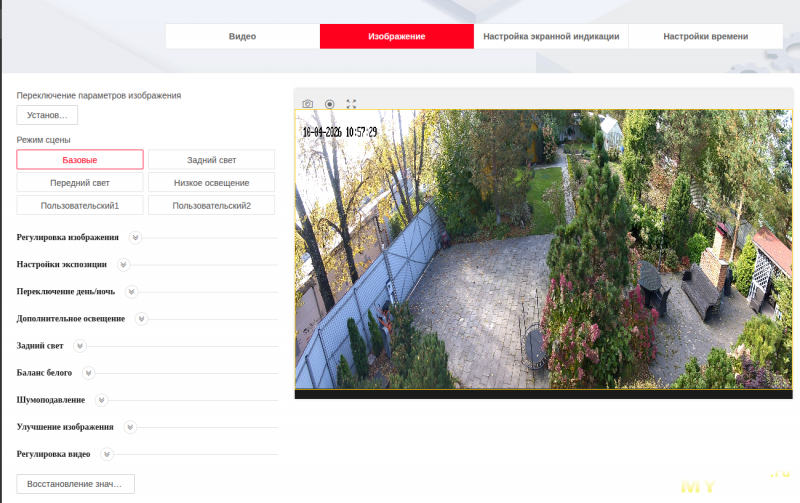

Настройка изображения тут достаточно продвинутая, есть пресеты, можно поиграться вручную

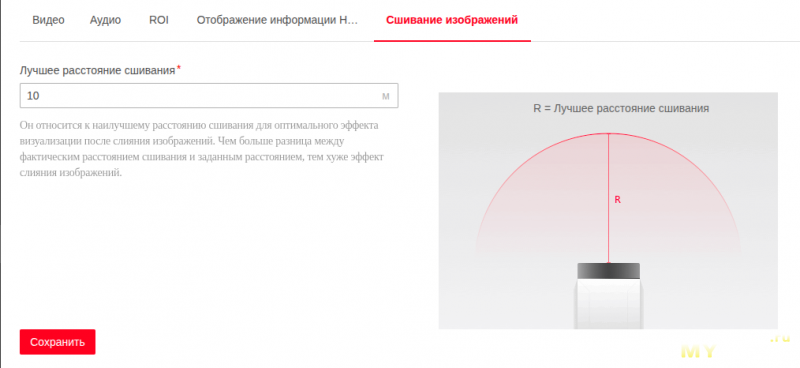

Настройка сшивания картинки. Камера обзорная, здесь стоит 10 м, и мне это ок.

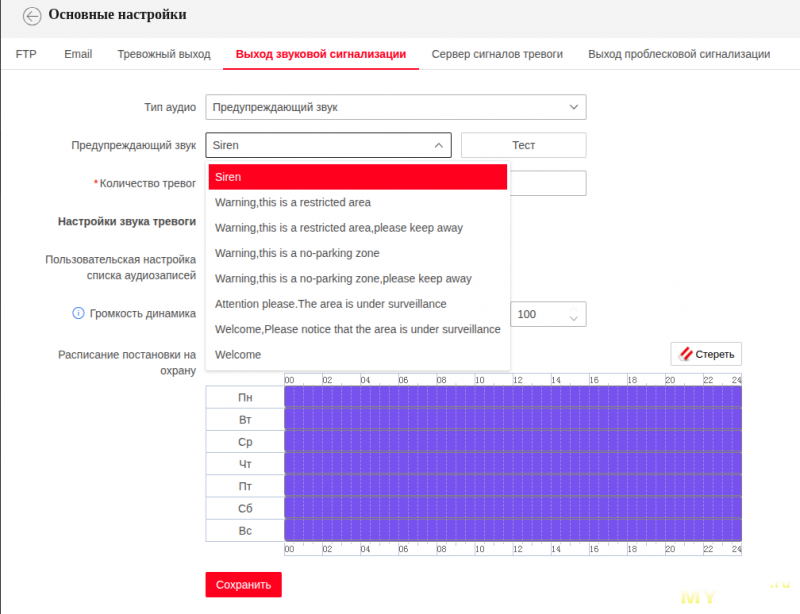

Из интересного: звуковую сигнализацию можно настроить не только как обычную сирену, но и как голосовые предупреждения. Можно даже загрузить свою запись.

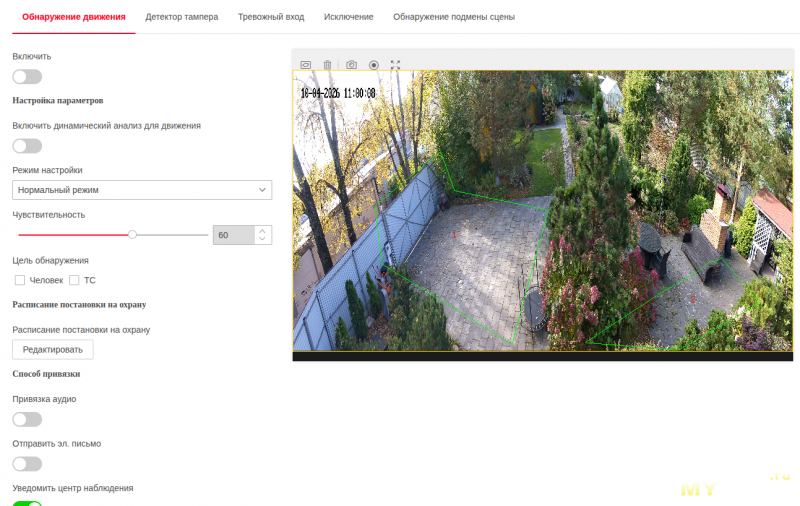

Детектор движения тут с множеством настроек. Детекция человека/машины как раз и показывает наличие в камере продвинутой аналитики AcuSense.

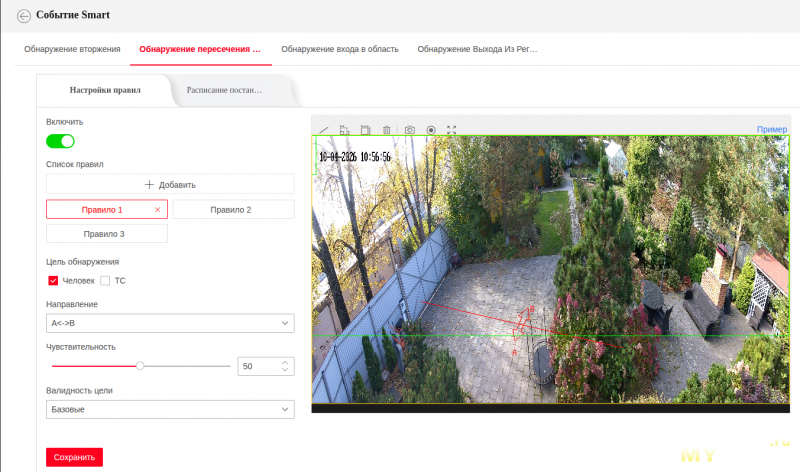

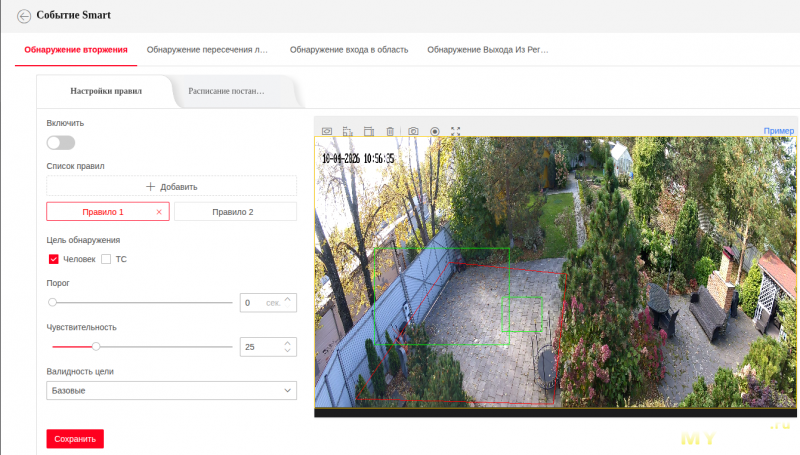

А вот уже продвинутые детекторы: вторжение, пересечение линии, вход в регион и выход из него. Из полезного — можно задать максимальный и минимальный размер объекта детекции, но это скорее пригодится, если вам нужно детектить что-то помимо человека или машины.


Красные линии — границы детекции, а зелёные квадраты — минимальный и максимальный размеры объекта.

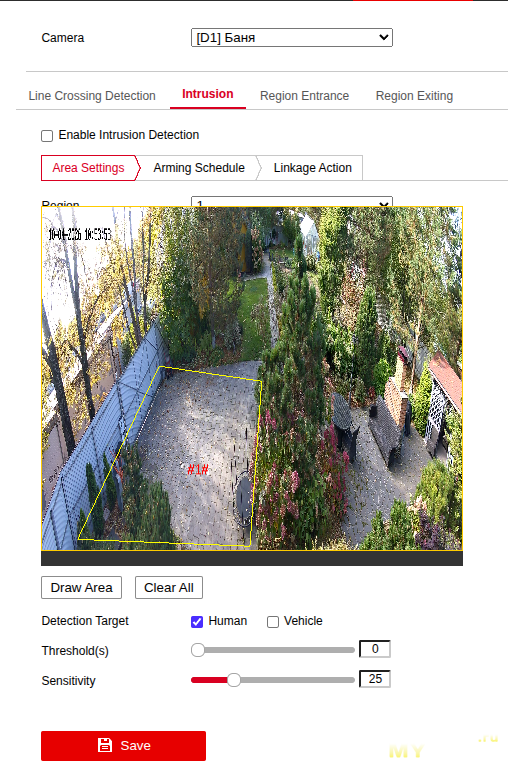

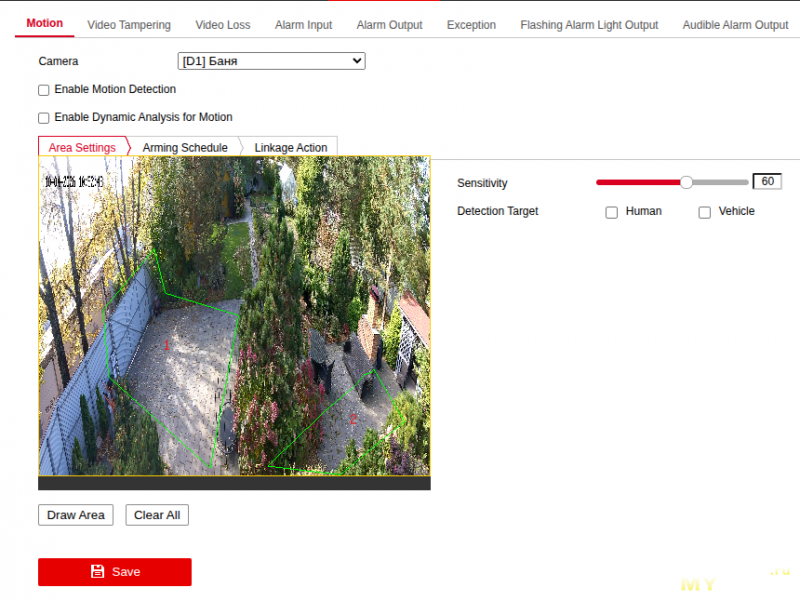

А вот как те же настройки камеры выглядят на моём регистраторе. Тонких настроек значительно меньше, да ещё и картинка сжата — и это на относительно новом реге с поддержкой AcuSense.

Фото и видео

Утро (кроп 36%)

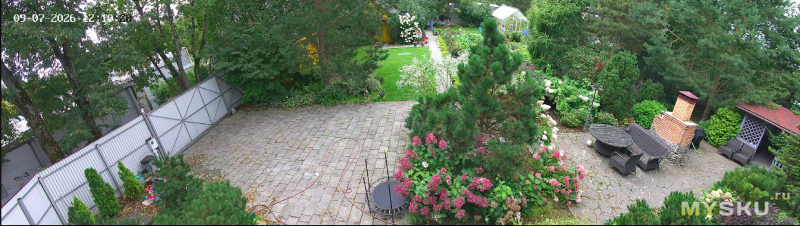

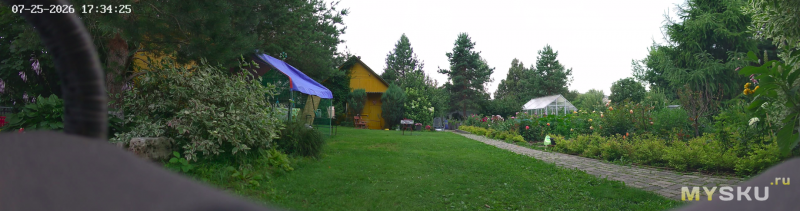

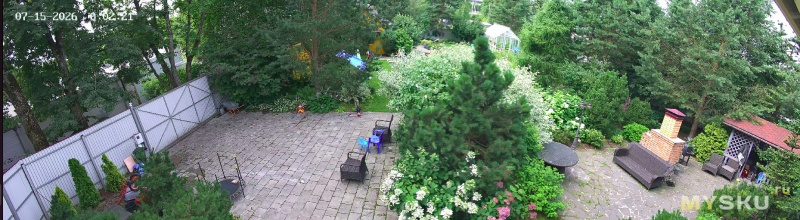

День

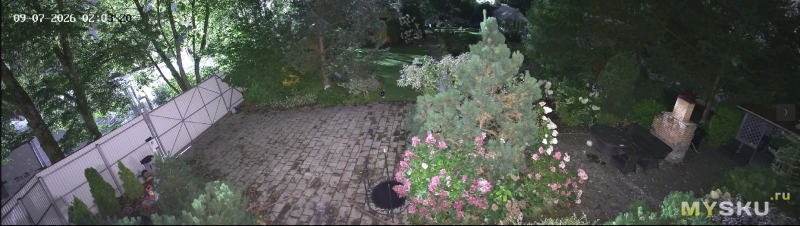

Ночь

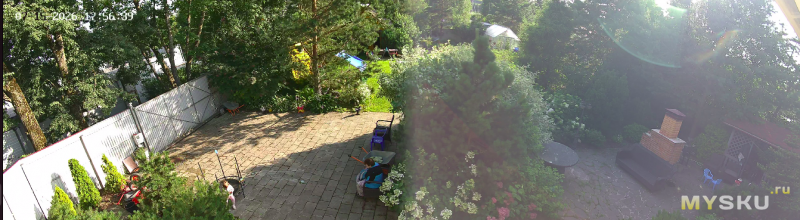

Тут хорошо видно, что левая линза получает сильный засвет спереди и изображение явно пересвечено, а правая при этом в темноте


А вот та же проблема, только уже на правую линзу


Тут можно, конечно, чуть наклонить камеру или прикрутить козырёк, но я решил ничего не делать :)

Эта проблема хорошо показывает одну из слабых сторон таких камер: при установке надо учитывать, чтобы обе линзы получали сцены с похожей освещённостью.

Алгоритм склейки пытается выровнять яркость (см. Как создаётся панорамный кадр), но в моём случае с такой большой разницей не справился, это следует учитывать при выборе места установки.

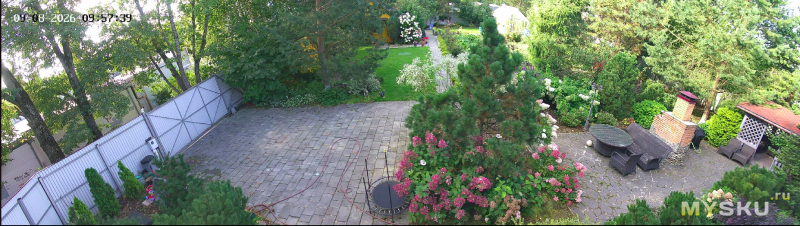

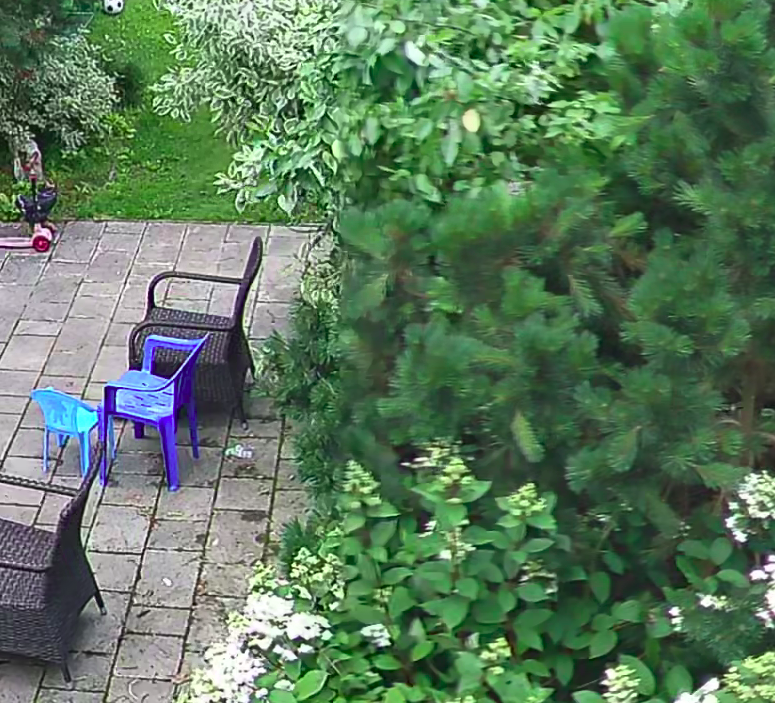

А вот ещё фото (кроп 36%)



Вроде всё ок, но если присмотреться, увидим…

Кроп 100%



… достаточно сильную расфокусировку как минимум на одной линзе. На общий вид это особо не влияет, но проблему я решил поправить — разбираем камеру.

Что внутри

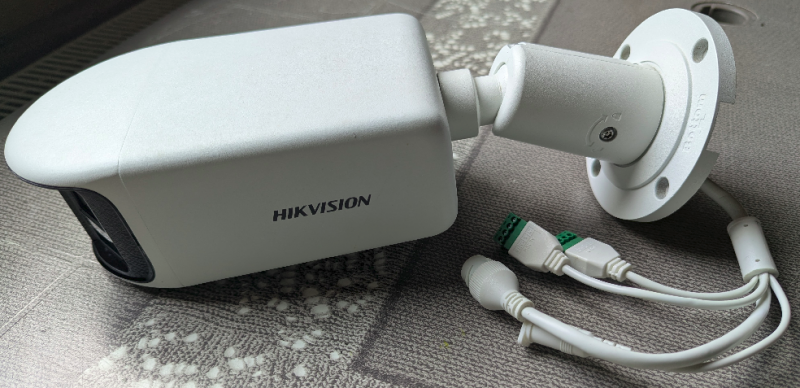

Камера нехилых размеров.

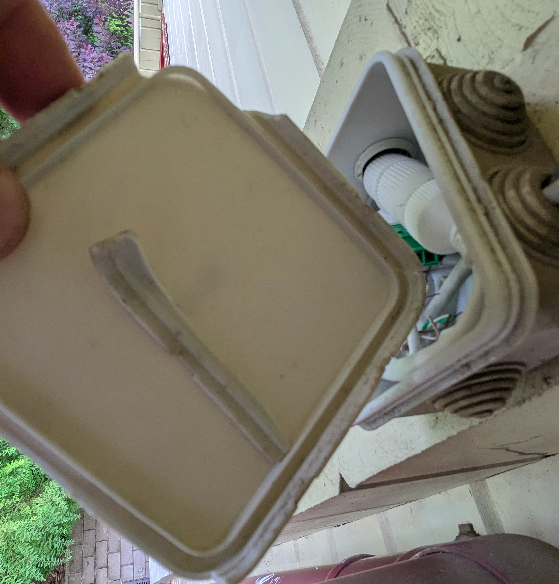

Когда отключал камеру, крышка коробки не пережила вскрытия и почти рассыпалась в руках. Но ей больше четырёх лет, а может, и шесть-восемь: примерно тогда я поставил на этот угол первые камеры.

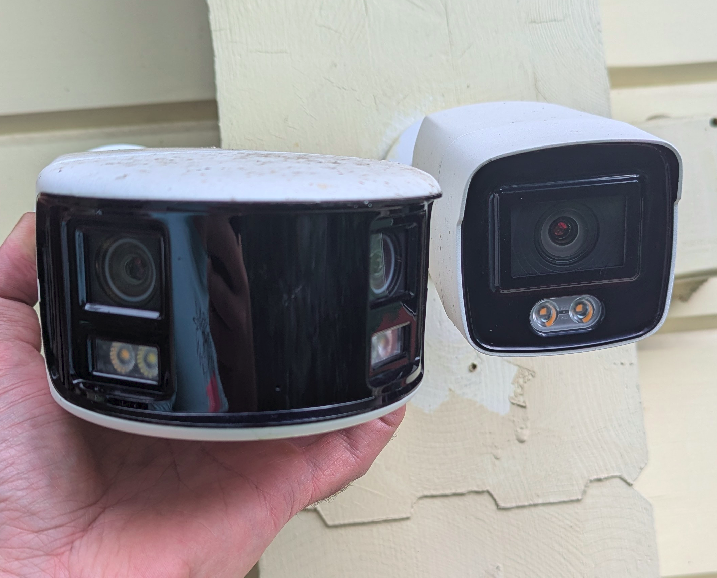

Для сравнения рядом со «старичком» — DS-2CD2047G1-L.


Вес камеры — около 1,5 кг.

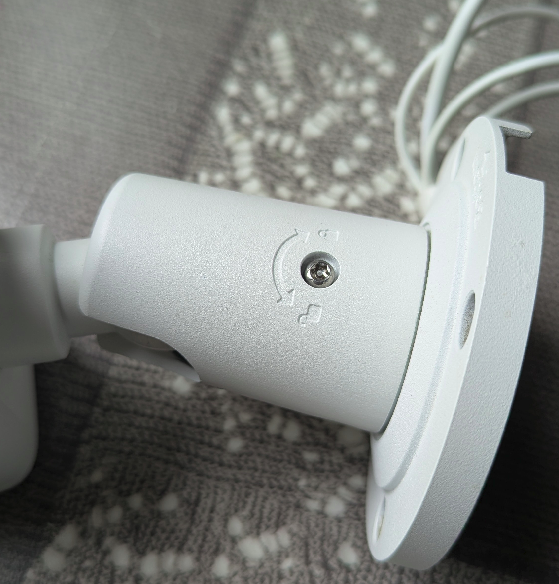

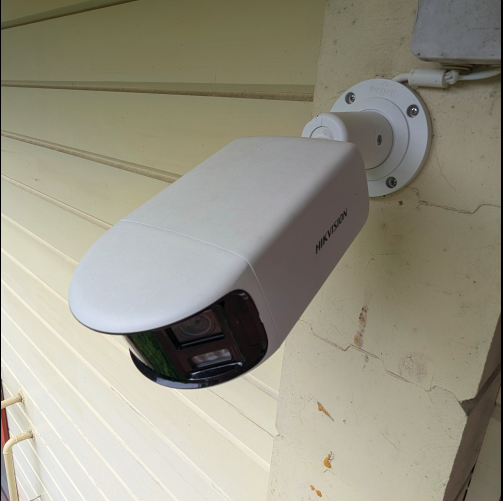

Под такой вес — массивное крепление.


Полный набор: тревожные и звуковые входы/выходы, питание и LAN, конечно же с поддержкой PoE.

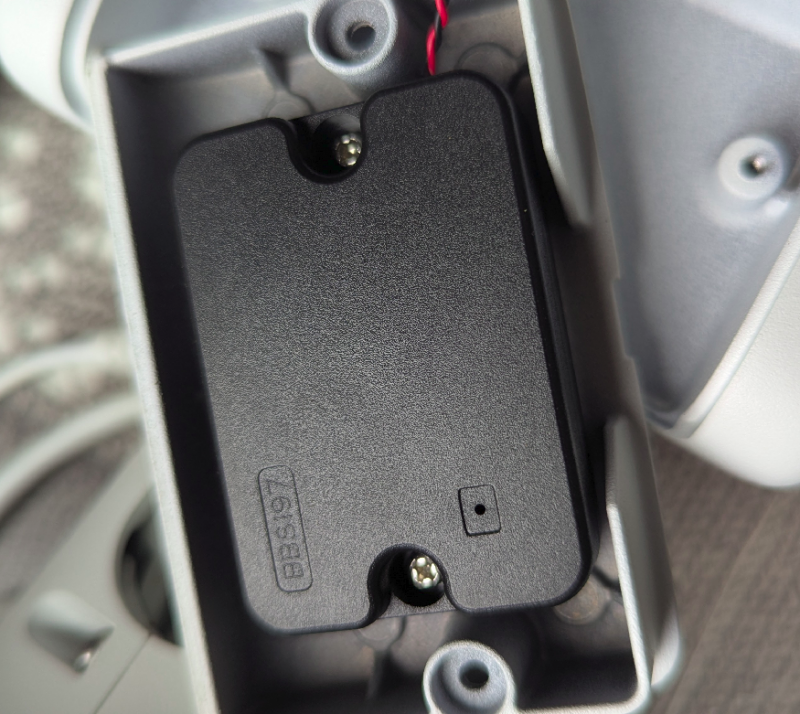

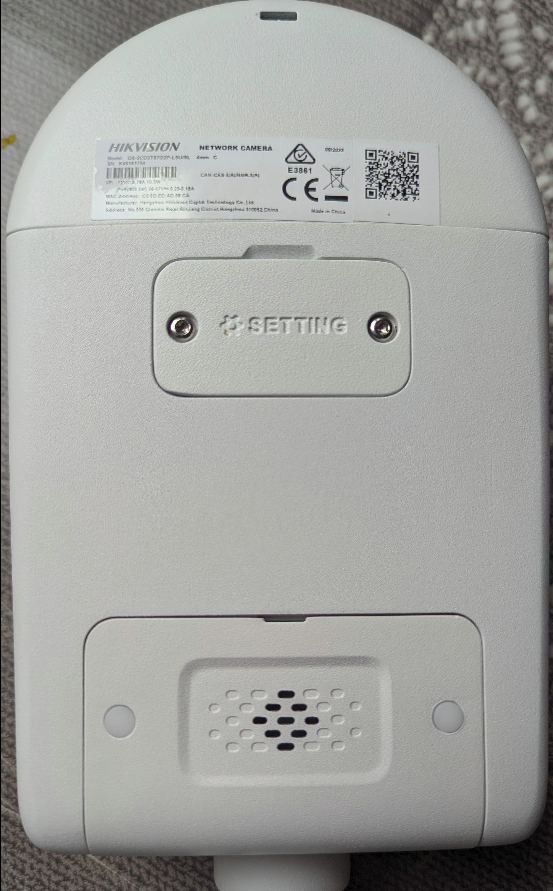

На брюшке стандартный лючок для доступа к microSD-карте и кнопке сброса, а под вторым скрывается динамик. Не знаю, почему к нему сделали отдельный доступ: обычно всё это спрятано внутри.

Разбор

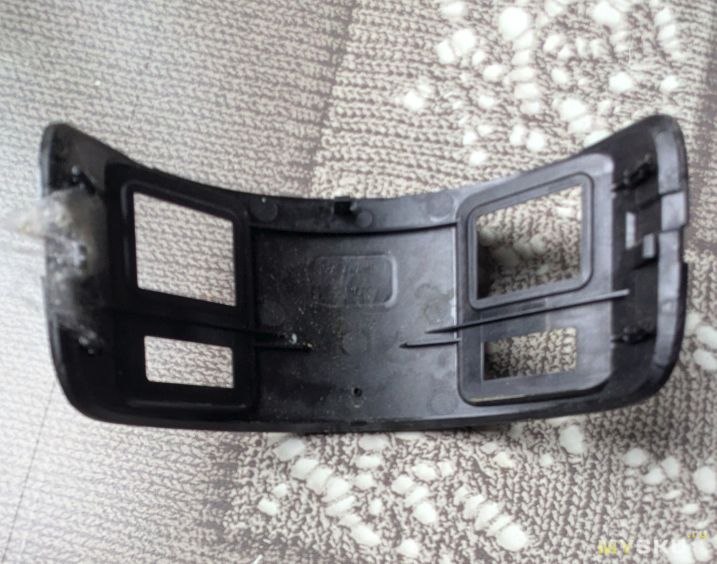

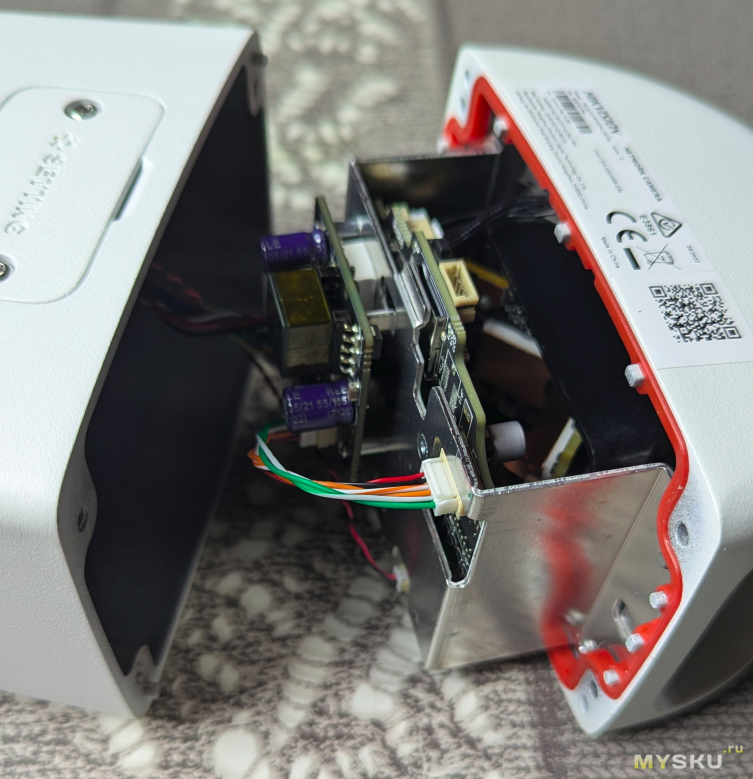

Снимаем крышку. Она тут носит чисто декоративный характер: у камеры нет ИК-светодиодов, вместо них используется белая подсветка, которая помогает ColorVu снимать ночью.




Как обычно, начинка камеры занимает в среднем 1/3 всего объёма.

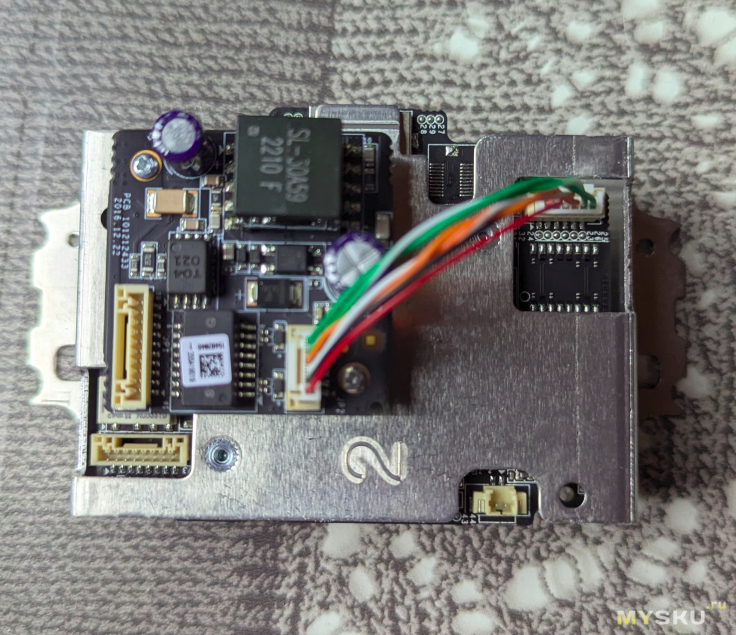

Немного внутренностей после разбора бутерброда.

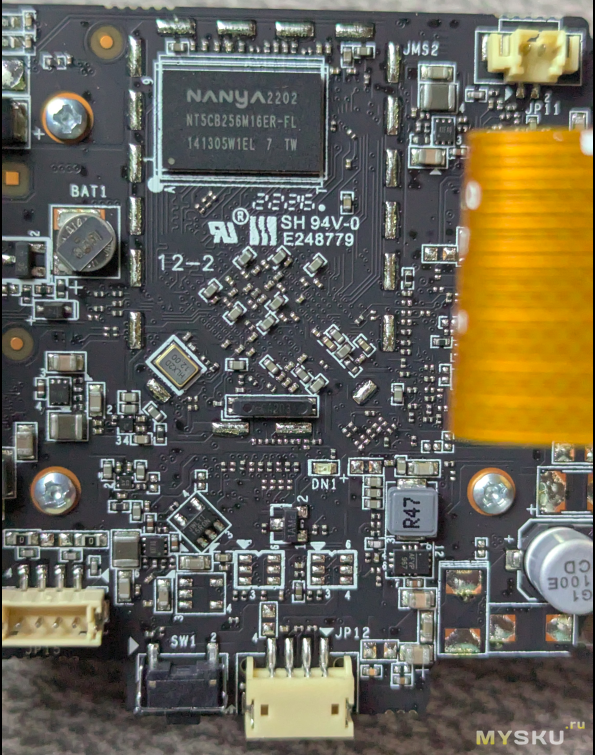

Из интересного — видно чип памяти Nanya DDR3 аж на 512 МБ.

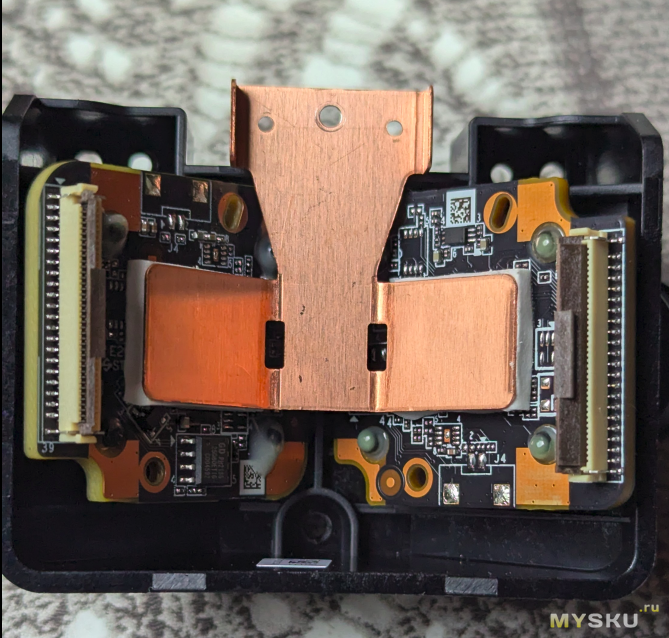

А вот и сами видеопроцессоры с радиатором, который выводит тепло как раз на железную морду камеры, при включении греется прилично

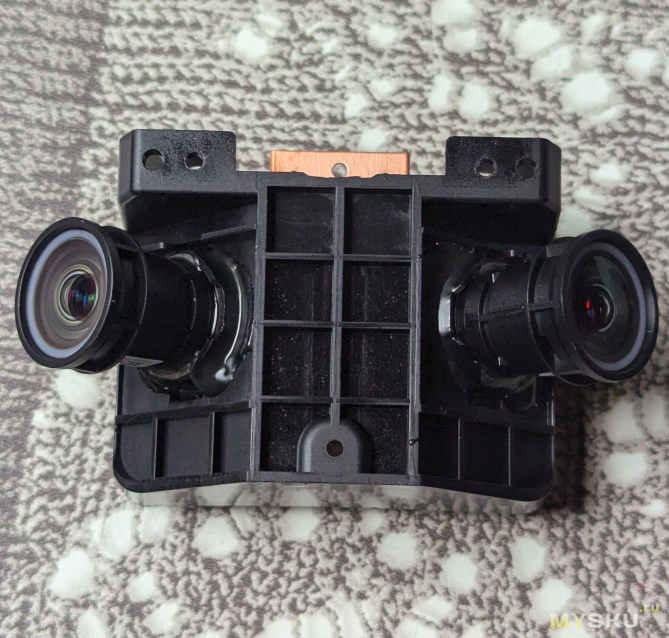

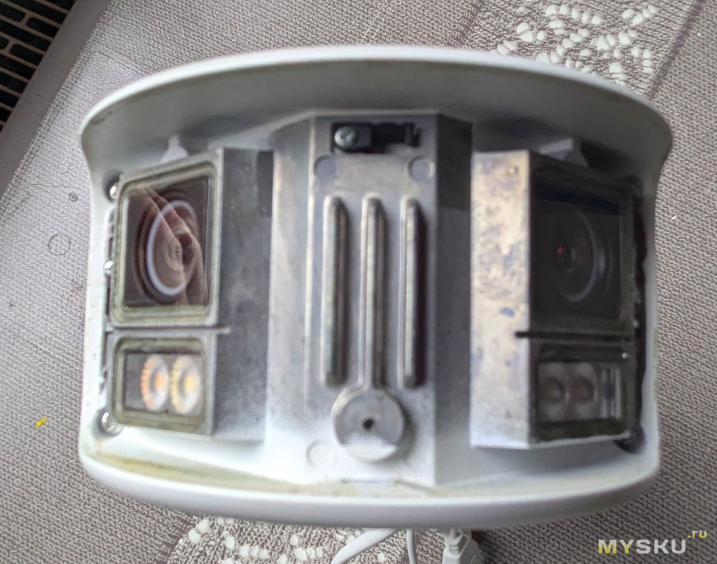

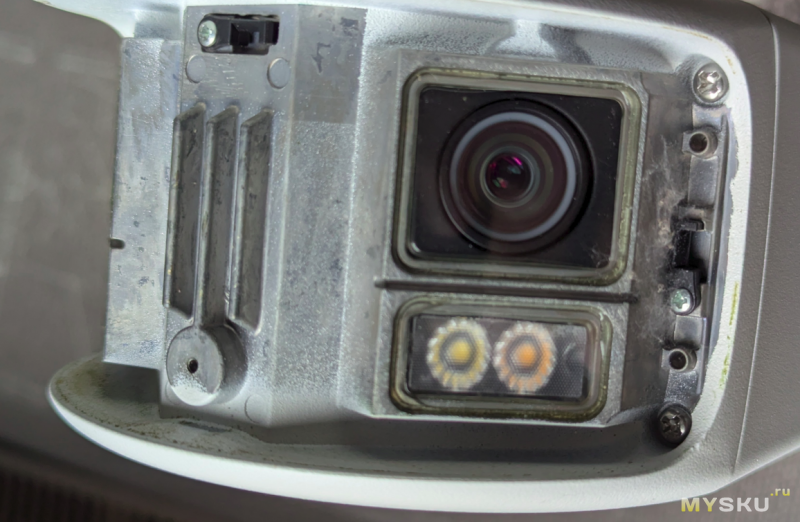

Добрались до объективов

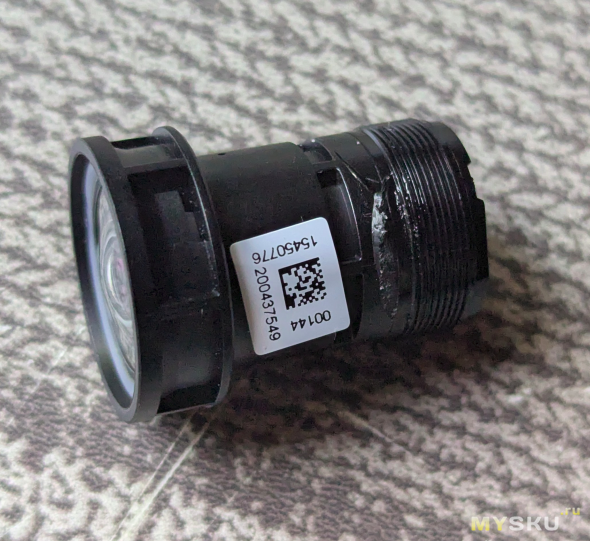

Приклеены они на совесть. Чтобы открутить, пришлось погреть феном и приложить немаленькие усилия. Судя по фиксации резьбы, объективы вряд ли провернулись сами — скорее всего, фокус был неточно выставлен изначально.

Проверка и настройка фокуса

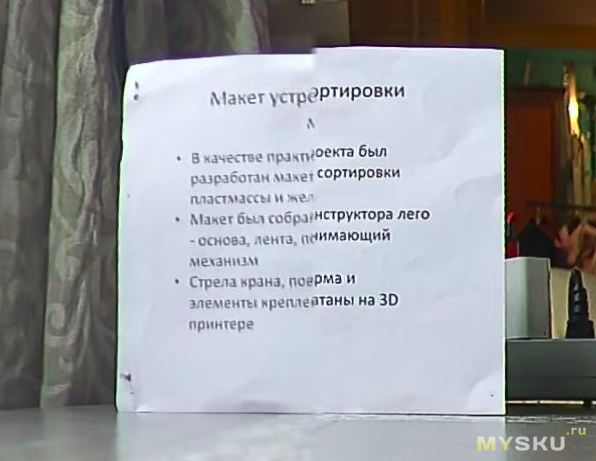

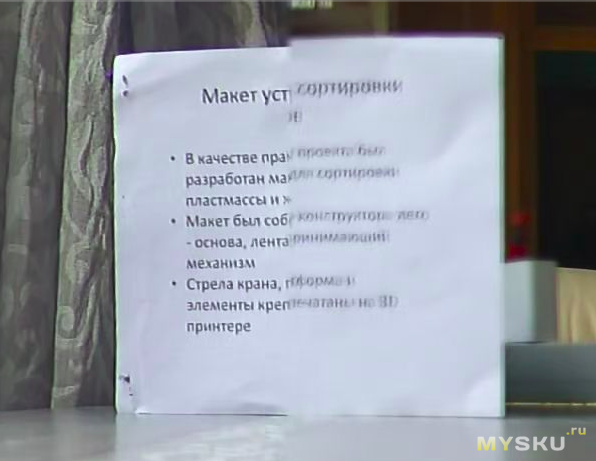

Вот что имеем изначально: расстояние до листа — около 1 м (кроп 100%).

Видим, что у правой линзы сильный расфокус, но и левая мылит, поэтому будем настраивать обе


После первой прикидки по правой линзе стало заметно лучше. Кстати, тут также видно, что склейка не идеальная, но на общей картинке это почти не заметно.

Финальная настройка на улице

Потренировались на листочках, а финально настраивать будем на улице, по объекту примерно в 10 метрах. Для моей сцены это подходящая рабочая дистанция: дальше детализация всё равно начинает заметно падать.

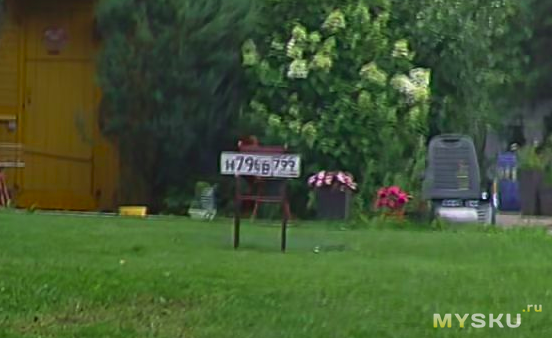

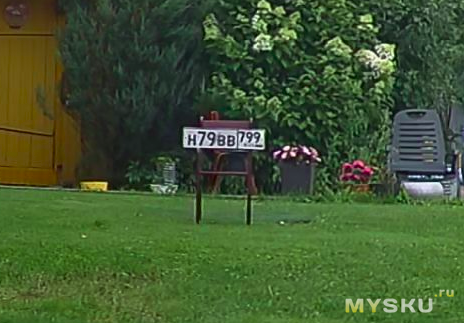

Исходная картинка (кроп 100%), расстояние — около 10 м


После фокусировки (кроп 100%). Тут также видно, что одна цифра теряется на склейке.


Как выглядит общая картинка

Выводы

Камера мне понравилась: она вполне смогла заменить две камеры без потери качества и функционала. Но следует учитывать, что лучше всего она работает именно как обзорная и со своими нюансами.

Детализация у неё по факту примерно как у двух 4-Мп камер, что по нынешним меркам уже средненький уровень и кому-то может показаться недостаточным.

Также камера требовательна к месту установки. Я планировал купить ещё одну такую камеру, но уже в турельном формате, и поставить на ворота, но там могут возникнуть те же самые проблемы, что и сейчас.

Во-первых, там есть сильный источник засвета — фонарь, который будет слепить одну линзу. Я рискую получить картинку как в первой проблеме, только уже на всю ночь.

Во-вторых, у камеры объективы 4 мм. При установке на высоте ворот, около 2 м, скорее всего, появится мёртвая зона прямо под камерой, придётся поиграться с местом установки.

На момент обзора, новые камеры этой модели в российских магазинах и Авито стоят примерно 17–23 тыс. рублей, а вот на AliExpress камера стоит значительно дороже, в среднем от 25 тыс и выше.
