Обзор корпуса Formula Air Power G5 EX

На российский рынок компьютерных комплектующих надвигается экспансия ранее неизвестных или малоизвестных брендов, которые могут, предложить пользователям все более качественные товары за адекватную стоимость. Один из таких товаров – корпус Formula Air Power G5 EX.

Технические характеристики

Упаковка и комплектация

Поставляется корпус Formula Air Power G5 EX в обычной коробке из неотбеленного картона довольно внушительных габаритов, 58 × 57 × 32 см.

Внутри коробки есть два объемных вкладыша из вспененного полиэтилена, а сам корпус помещен в пакет.

Комплект поставки скудный – комплект винтов со стяжками да лист A4 с кратким перечислением ключевых особенностей.

Экстерьер и внешний вид

Внешний вид корпуса строгий: прямые, почти острые, формы и никаких декоративных элементов. Разве что стеклянная боковая стенка придает корпусу некоторой… легкости что-ли.

Левая боковая панель корпуса изготовлена из слегка тонированного каленого стекла толщиной 3 мм. По периметру стекла есть черная рамка толщиной 2 см.

С внутренней стороны на стекло приклеены металлические элементы, которые, во-первых, несут функцию усиления стекла, а во-вторых, являются направляющими и замками крышки.

Правая стенка целиком металлическая с двумя рядами перфорации.

Сама крышка плоская, без каких-либо выштамповок, однако, с внутренней стороны имеет гнутые конструктивные элементы, подобные тем, что приклеены к стеклянной боковой панели. Такое решение выглядит не только выглядит строго, но я придает хорошую жесткость детали.

Вся перфорация прикрыта гибкими магнитными пылевыми фильтрами. Удобно и практично.

Обе боковые панели снимаются простым тянущим движением, а для удобства осуществления сего действа предусмотрены небольшие вогнутости – аккурат для пальца.

Снизу крышки вставляются в пазы корпуса, а сверху фиксируются не винтами, как в большинстве корпусов, а шарообразным штырем на крышке и ответным механизмом с отверстием на самом корпусе.

Фронтальная панель корпуса металлическая и представляет прямоугольник с мелкой квадратной перфорацией, которая занимает почти всю площадь.

Снимается она просто – тянущим движением сверху. Крепеж панели такой же как у боковых крышек – штырьками с ответным отверстием и вдобавок парой миниатюрных магнитов. Внутрь вложен пылевой фильтр с магнитной лентой по периметру, который непросто достать. Он заходит под загнутые металлические края панели со всех сторон и зажат внутри. Как будто подразумевается, что этот фильтр несъемный. На мой взгляд если бы фильтр был чуть меньше, было бы намного лучше.

За фронтальной панелью прячется съемный пылевой фильтр, который очень удобно снимается и устанавливается обратно. Выполнен он в виде пластиковой рамы, в которую впаяна тонкая сетка. Крепится он за счет пазов снизу и четырех магнитов в верхней части. При наличии такого хорошего и удобного фильтра не очень понятно зачем нужен еще один фильтр, вставленный в саму фронтальную панель.

Верхняя панель выполнена съемной. Она металлическая с такой же перфорацией как на передней и правой панелях. Фиксируется она одним винтом, а снимается сдвигом назад. За ней прячутся крупные отверстия с пазами для монтажа вентиляторов или системы жидкостного охлаждения.

С внутренней стороны верхней панели можно увидеть съемный пылевой фильтр на магнитах. Как и у фронтальной панели здесь он тоже вставлен враспор под загнутые металлические края. Вытаскивать его неудобно. Опять же, был он на полсантиметра-сантиметр уже было бы удобнее.

Сверху, вдоль правой стороны расположена панель управления:

• кнопка питания
• кнопка перезагрузки
• 2 × светодиодный индикатор
• 2 × аудиоразъем 3,5 мм
• 2 × USB-A 3.2
• 1 × USB-C 3.2
• кнопка управления подсветкой

USB-C на фронтальной панели полноценный, версии 3.2 Gen2.

Сзади корпус имеет традиционную, для корпусов с нижним расположением БП, компоновку, но…

и без особенностей не обошлось. Главная из них: можно развернуть слоты расширения. Для этого придется выкрутить лишь один винт – повернуть – закрутить. Кому это нужно? Тем, кто хочет установить видеокарту вертикально. Жаль райзера в комплекте с корпусом нет.

Дно корпуса почти полностью прикрыто пылевым фильтром. Удерживается он металлическими зацепами – не очень удобно, но терпимо. Значительная площадь днища перфорирована, а в передней и задней частях есть две крупные пластиковые ножки с мягкими «пятками».

Интерьер и особенности строения

Внутри все поверхности корпуса окрашены в черный, хотя сейчас это повсеместная практика. Корпус поддерживает платы вплоть до форм-фактора E-ATX, правда с некоторыми ограничениями. А вот ATX и mATX встанут на ура.

Первое что бросается в глаза – кронштейн для поддержки видеокарты. Он регулируется в трех плоскостях, а при необходимости снимается вовсе.

Поддон материнской платы имеет больше окно, позволяющее устанавливать систему охлаждения с заменой бекплейта без демонтажа материнской платы. У правого края расположены посадочные места для трех 2,5” накопителей.

Для прокладки кабелей, сверху и справа от места размещения материнской платы есть довольное крупные окошки, причем те, что справа прикрыты резиновыми «шторками». Правее расположилось посадочное место под 120/240 мм систему жидкостного охлаждения или пару вентиляторов. В правой боковой крышке напротив этого посадочного места расположен ряд перфорации – вентиляторам будет куда выдувать теплый воздух.

Внутренний объем корпуса делит кожух блока питания. Сверху он обильно перфорирован и имеет две группы отверстий: для райзера и для комплектной подставки видеокарты. Справа есть громадный отступ в 10 см от фронтальной части корпуса. Это позволит установить сколь угодно толстую систему жидкостного охлаждения (с радиатором увеличенной толщины и такими же «пухленькими» вентиляторами).

Под кожухом прячется корзина для накопителей. Поддерживается два 3.5”/2.5” устройства. Положение корзины регулируется в широком диапазоне. Можно как поставить ее вплотную к БП, так и максимальны выдвинуть к фронтальной панели или снять вовсе.

Правее от корзины размещено место под блок питания. Оно имеет 4 мягкие прокладки.

Еще одно посадочное место для накопителей находится с обратной стороны поддона материнской платы – металлическая пластина с отверстиями под один жесткий диск 3.5” или два накопителя 2.5”

Интересным элементом комплектации корпуса является контроллер подсветки, совмещенный с разветвителем вентиляторов. Для переключения эффекта подсветки на панель управления корпуса выведена отдельная кнопка.

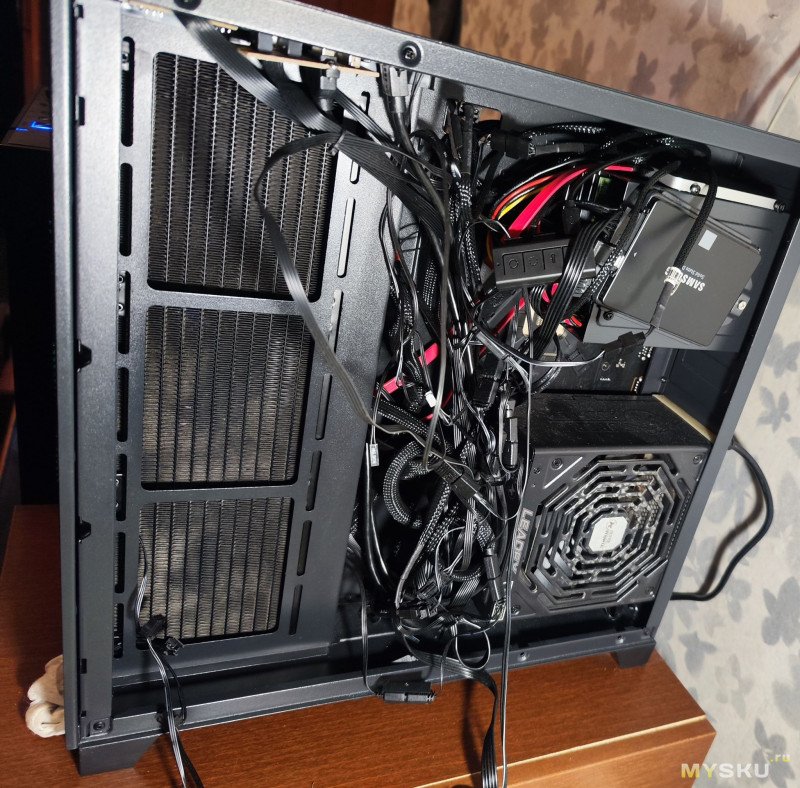

Здесь всё довольно хорошо продумано, есть несколько липучек велкро, которые помогают навести маломальский кабель-менеджмент, а также есть места для дополнительных липуче и стяжек. Кстати, для прокладки кабелей между поддоном мат.платы и задней стенки места предостаточно – целых 27 мм.

Система охлаждения

Система охлаждения корпуса насчитывает довольно много посадочных мест под вентиляторы/радиаторы. На задней панели имеется место для 120/140мм вентилятора. Поддержка 140 мм на задней панели не редкость, но и встречается далеко не в каждом корпусе. Не часть встретишь и поддержку корпусам СЖО в формате 420 мм. У Air Power G5 EX такой громадный радиатор можно установить наверх или спереди. Разумеется, модели с меньшим размером радиатора тоже встанут.

 Итого, корпус поддерживает установку до:

• Вентилятор 120/140 мм × 7
• Вентилятор 120 мм × 2

и/или

• Система жидкостного охлаждения 420/360/280/240/140/120 мм × 2
• Система жидкостного охлаждения 240/120 мм × 1

В корпус Air Power G5 EX предустановлено 4 120 мм вентиляторов: три спереди и один сзади.

Кроме логотипа Formula вентиляторы не имеют никаких опознавательных знаков. Из ключевых моментов – девятилопастная крыльчатка из полупрозрачного пластика и стандартные коннекторы для подключения в каскадном исполнении (к вентилятору можно подключить еще один): питание и управление оборотами — 4-pin, и подсветка ARGB — 3 Pin (5V-D-G).

Сборка системы

Классическая компоновка корпуса делает сборку системы традиционной, не преподнося никаких сюрпризов и сложностей. Очередность сборки здесь может быть практически любой. Я по привычке первым делом устанавливаю блок питания. Здесь его можно поставить как вентилятором вниз, так и вверх.

Материнская плата формата mATX залетает легко и непринужденно. В корпусе достаточно места чтобы просунуть руку и подключить штекер питания процессора, даже с уже предустановленным крупным кулером. Расстояние от верха материнской платы, до верхней панели корпуса – 60 мм. СЖО стандартной толщины влезет с запасом. Что касается максимальной высоты процессорного кулера, то я намерял 177 мм (от теплораспределительной крышки процессора до боковой крышки корпуса).

Установка видеокарты дается легко. Нужно выкрутить винт центральной заглушки и правую сторону панели слотов можно будет снять, после чего установка производится классически.

При желании, можно установить кронштейн видеокарты. В моем случае это не особенно нужно, но при тяжелой видеокарте – желательно.

Внешний вид системы в корпусе Air Power G5 EX.

Внешний вид системы в корпусе Air Power G5 EX с подсветкой.

Тестирование

Конфигурация тестового стенда:

• Материнская плата – MSI PRO B650M-P
• Процессором Ryzen 7 7700X
• Кулер – Deepcool Redhat
• Оперативная память – ADATA XPG Lancer Blade RGB 2x16 GB DDR5
• Видеокарта – Asus Dual RX580 OC 4 GB
• Накопитель – Samsung 970 EVO 500 GB
• Блок питания – Focus Plus SSR-650FX

Температура воздуха в тестовом помещении в момент тестирования находилась на уровне ≈29°C.

Скорость вращения комплектных вентиляторов

Фактически имеем диапазон скорости вращения комплектных вентиляторов 661 – 1692 об\мин. Довольно большая максимальная скорость.

Тестирование – Уровень шума

Измерение осуществлялось шумомером Мегеон 92130, который находился в 15 см от ротора внешнего вентилятора. Система охлаждения БП переведена в пассивный режим работы – для максимальной объективности замеров. Фоновый уровень шума на момент проведения тестов составлял 38,5 дБА.

При скорости вращения вентиляторов до 900 об/мин фактически никакого шума не ощущается вовсе. Приблизительно при 1000 об/мин шум работающих вентиляторов можно услышать в тихой комнате, если специально вслушиваться и знать, что искать. Пожалуй, на этой отметке стоит остановиться любителям тишины. С ростом скорости растет и уровень шума. Условно, 1400 об/мин можно назвать границей комфорта. При скорости 1600-1700 об/мин шум от вентиляторов превращается в монотонный гул и долгое время находится рядом не слишком комфортно. Но стоит отметить, что даже работающие на максимальной скорости корпусные вентиляторы не могут сравниться с шумом от системы охлаждения видеокарты – она «перекрикивает».

Тестирование – Производительность

Нагрузка на процессор производилась утилитой Prime95 в режиме SmallFFT, а на видеокарту Furmark. Мониторинг показателей производился с помощью утилиты HWinfo. Значения фиксировались спустя 5 минут после стабилизации температур. Тестирование проходило в два этапа. Сначала вся система была протестирована на открытом стенде, после чего была установлена в обозреваемый корпус и протестирована повторно. Скорость корпусных вентиляторов установлена на 1000 об/мин – некий оптимум между продуваемостью и тихой работой. Итоговые результаты занесены в сводную диаграмму.

Разница температур комплектующих в стресс тесте невелика. Разве что стало заметно теплее стала видеокарта: +5°C.

Заключение

Formula Air Power G5 EX – строгий, крепкий, удобный, продуваемый. Такие эпитеты подходят тому корпусу. Металлические панели и рама корпуса довольно толстые (далеко не фольга), а крупные отверстия завальцованные. Это, во-первых, придает дополнительную жесткость, а во-вторых, делает края отверстий безопасными (не порежешься). Корпус действительно большой и может уместить полноразмерную ATX-плату (и даже E-ATX), а также две большие системы жидкостного охлаждения. Очень удобная фиксация боковых крышек, а также верхней и передней панелей. Наличие пылевых фильтров на всех местах крепления вентиляторов – несомненный плюс. Как и наличие в комплекте контроллера подсветки, совмещенного с вентиляторным хабом. В корпусе много приятных мелочей, которые упрощают сборку и делают ее удобнее. Судите сам: возможность установки БП вентилятором вверх или вниз, передвижная корзина накопителей, большое пространство над мат.платой, возможность установки нескольких СЖО, боковые крышки на быстрых фиксаторах, наличие полноскоростного USB-C на фронтальной панели… И всё это за вменяемую стоимость.
