Двухдиновая автомагнитола на ОС Android 2.3 с сенсорным экраном 6.2 дюйма и кучей разных функций. В подарок к магнитоле прилагается камера заднего вида. Под катом
большой обзор и много картинок. Для тех кому лень это читать — отличное головное устройство, но телевизор в России будет только наполовину, а также присутствуют некоторые странности, связанные уже скорее с продавцом.
Здравствуйте!
Интро
После долгого перерыва мне снова есть о чём написать. Мой коллега решился заменить обычную магнитолу в своём автомобиле на мультимедийное чудо китайской промышленности. С требованиями всё было просто — она должна уметь читать распространенные аудио-видео форматы с основных современных носителей, поддерживать GPS, стыковаться с телефоном в роли hand-free и иметь возможность подключения парковочной камеры. Задачу упрощало то, что магнитола нужна универсальная, прямоугольная, без всяких особенностей формы и размера. После изучения рынка, решено было потратить чуть больше денег, но взять магнитолу с ОС Android, поскольку она современнее и в других мобильных девайсах показала себя лучше чем Win CE.
Итак, что нам обещали:
— поддержку карт SD (хотя даже на фото понятно что micro) до 32GB
— встроенные Bluetooth и GPS
— поддержку iУстройств, RDS и управления с руля
— работу с Wi-Fi и 3G через USB-свистки
— цифровое и аналоговое телевидение
— широкоформатный экран 16:9, с диагональю 6.2 дюймов и разрешением 800х480
— множество поддерживаемых форматов: DVD-R/RW, DVD+R/RW, AVI, MPEG4, CD, CD-R/RW, CD+R/RW, VCD, Mp3, WMA, JPEG, Mp4, DVD, WMV, MKV, WAV, JPG, TXT, PDF
— само собой, радио
— поддержку навигационного софта и возможность подключить усилитель
— пульт ДУ
— разъемы A/V IN (1 шт.), A/V OUT (1 шт.), вход для камеры (1 шт.), вход для яблок (1 шт.), антенные входы для радио, ТВ и GPS (по 1 шт.), AUX-IN (1 шт.), USB (1 шт.)
Посылка
Решение заказать магнитолу родилось в момент, когда почта уже подёргивалась в конвульсиях, а сроки прохождения последних посылок абсолютно не радовали — я получил посылки бывшие в пути 98, 107 и 153 дня. Однако, возникла слабая надежда, что EMS сумеет обойти почтовый коллапс и посылка дойдёт хотя бы за месяц-полтора. Заказ был сделан.
Надежды в целом оправдались, отправленная в день заказа, 29 марта, посылка покинула почту Китая через два дня. Ещё через две недели она объявилась на импорте, а 24 апреля статус сменился на… «неудачная попытка вручения». Не буду описывать звонки в call-центр EMS в попытках понять что происходит, но после второй «неудачной попытки» я поехал и забрал посылку сам.
Итого — 28 дней в пути. Фото посылки не осталось, но выглядела на удивление целой, даже не помяли. Так тогда показалось. Внутри посылки — две коробки без опознавательных знаков.
Что в маленькой коробке?
В маленькой коробке — обещанный подарок, парковочная камера. Не буду на ней подробно останавливаться, обычная камера на рамку номера, коих множество в китайских магазинах. В комплекте провода — сигнальный и питание. Камера снабжена семью инфракрасными светодиодами и датчиком света. Необходимость их весьма призрачна, хотя, если задуматься, у меня тоже когда-то была «копейка» без фонарей заднего хода. Камера работает и собрана вроде неплохо, это всё что от неё требовалось.
Что в большой коробке?
Содержимое большой коробки — сама магнитола и три пакета с прибамбасами.
В первом пакете — бумаги. Весьма лаконичная инструкция на одном листе и два сертификата.
Второй пакет — крепление, пульт ДУ и антенна GPS. Здесь тоже всё предельно ясно. Пульт инфракрасный, будет полезен при желании дать немного власти задним пассажирам. Работает он от одной маленькой круглой батарейки.
Содержимое второго пакета в деталях
Третий пакет — провода и Wi-Fi модуль. Три пучка проводов втыкаются в заднюю часть магнитолы и обеспечивают основные и дополнительные подключения — динамики, камера, питание, сервисные сигналы, кнопки мультируля, усилитель и т.д. Их назначение описано в инструкции, провода маркированы цветом и бирками (на двух языках — китайском и английском). Белый кабель предназначен для подключения iДевайсов, правда предыдущего, как я понял, поколения — с широким разъемом. Короткий чёрный кабель — переходник с miniUSB на морде магнитолы на обычный USB. Модуль Wi-Fi — самый обычный USB-свисток.
Магнитола. Осмотр
Теперь, собственно, о главном. Внешне магнитола выглядит прилично — никаких претензий по сборке и качеству материалов нет.
На передней панели расположены органы управления и сенсорный экран. У магнитолы 8 основных хардовых кнопок — Домой, Меню, Назад, Навигация, Радио, Предыдущий трек, Следующий трек и Телефон. Также две дополнительные кнопки рядом с приёмником дисков — это включение проигрывателя и кнопка выброса диска. Есть и ещё одна мааааааленькая кнопочка — RESET. Кроме того, присутствуют две крутилки, отверстие микрофона, порт miniUSB и два слота для microSD карт, один из которых фейковый.
На задней стенке расположены порты для подключения проводов, кабелей и антенн. Здесь же торчит выноска с USB-портом для подключения Wi-Fi или 3G модуля.

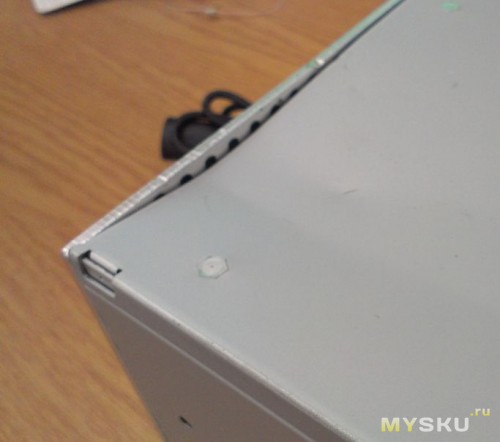

Первая неприятность поджидала снизу — нижняя крышка была серьезно замята. В принципе, не такое уж страшное повреждение, но шестигранник рядом — это стойка на которую крепится плата внутри. Возникло опасение, что она может быть также повреждена.
Естественно, первым желанием было разобрать и посмотреть, но как выяснилось это не так просто. Нижняя крышка присоединена к плате, которую внутри что-то держит (точнее, много чего держит). Таким образом, попасть внутрь можно только сверху. А у верхней крышки обнаружился ещё один сюрприз — гарантийная наклейка аккуратно разрезана. И если вмятину я ещё могу обосновать условиями транспортировки, то здесь уже очевидно, что кто-то зачем-то туда лазил.
Пользуясь тем, что гарантия всё равно не светит, смотрю под крышку. Под ней — проигрыватель дисков. Увы, на этом моменте погружение в бездну китайских технологий было прервано хозяином магнитолы, потребовавшим прекратить надругательство. Кстати два из четырех винтов, держащих привод, были закручены не до конца.
Магнитола. Функции
Настала пора включить этот таинственный аппарат. При включении на экране появляется заставка с зеленым роботом, которая затем сменяется на переливающуюся надпись ANDROID. К сожалению, можно ли поставить свой бутскрин и, если да, то как, я пока не выяснил. Если и можно, то задача видимо не тривиальная.
Загрузившись, аппарат включил радио. Интерфейс прост, понятен и симпатичен. Магнитола отлично ловит радиостанции FM диапазона на отвертку воткнутую вместо антенны. Присутствуют все функции какие только могут быть в современном радиоприёмнике.
Послушав информацию о пробках на Дорожном радио, жму кнопку Home. Перед глазами возникает привычный интерфейс ОС Android. Пять рабочих столов, которые можно завалить ярлыками и виджетами, верхняя панель, виджет часов и погоды на главной — кто имел дело с андроидом здесь не потеряется. Устройство поддерживает смену обоев, в том числе «живых» (анимированных).
Меню набито в основном нужными и полезными программами.
Первое, что бросается в глаза при открытии меню — китайцы установили Angry Birds. Теперь играть в «птичек» можно не только на телефоне или планшете, но и на машине!
Долго ли, коротко ли, но пора двигать дальше. Здесь есть калькулятор, причем с дополнительными функциями. Так что, теперь, если вдруг за рулем возникла необходимость быстро решить логарифмическое или тригонометрическое выражение (бывает ведь постоянно такое) — нет проблем!
Для работы с файлами установлен проводник ES File, а вылезать в Интернет можно через стандартный браузер или через Оперу. Присутствуют и два почтовых клиента — Email и Gmail, а также приложение Facebook. Китайцы установили даже Flash, за что им, конечно, спасибо. Также присутствует читалка PDF — для тех кто любит почитать в дороге.
Ну и самое главное — здесь есть Google Play, поэтому можно установить практически любой нужный софт просто подключив автомобиль к Интернету.
Скрины некоторых приложений
Флешки и карты памяти в формате FAT подключаются без проблем, были опробованы носители объемом 32 Гб — проблем нет. Во внутренней памяти устройства китайцы оставили медиа-файлы для ознакомления: клип с красивыми девушками и несколько треков Бритни Спирс и ещё кого-то. Но у нас своё кино — его, как и музыку с флешки/карты воспроизводит приложение-проигрыватель, удобное и простое в управлении.
Простенький эквалайзер является самостоятельным приложением, но доступен из любого проигрывателя. Здесь есть несколько движков и кнопки преднастроек.
Проигрыватель дисков — это отдельная часть. У него свой интерфейс и свои проигрыватели для разных типов данных. Вызвать его можно нажав кнопку DVD на магнитоле, ярлык Disc в меню или просто вставив диск.
Интерфейс проигрывателя
Нет диска
DVD с фильмом
Аудио-CD
MP3-CD
Для работы с GPS китайцы предусмотрели две программы. Первая — GPS Test. С помощью неё можно убедиться, что GPS есть и он работает. Поскольку GPS запускается при включении магнитолы, то при вызове приложений время на это не тратится.
Вторая программа — навигационное ПО Sygic. Видимо, именно оно на красочных картинках у продавца, но в реальности всё выглядит немного не так — нет карт.
Поэтому навигационное ПО было сразу заменено. С установкой никаких проблем не возникло, всё отлично встало и работает. Через настройки можно связать любое приложение с кнопкой NAVI на «морде» магнитолы. Я предлагал поставить на быстрый вызов Angry Birds, но хозяин магнитолы почему-то предпочёл навигацию.

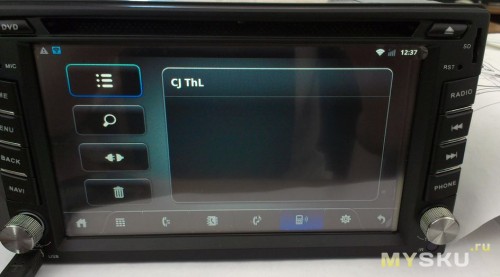

Интерфейс для подключения телефона по Bluetooth также прост и лаконичен. После «спаривания», телефон заносится в лист и в следующий раз подключение произойдёт автоматически. Поддерживается загрузка телефонной книги с телефона (правда только с SIM) и возможность ведения собственной.
Интернет доступен либо через Wi-Fi, либо через сотовую сеть. Во втором случае необходимо использовать 3G-модем. Мегафон-модем легко обнаружился, появилась сотовая сеть (значок), а после прописывания APN загорелся значок 3G и появился интернет.
С вай-фаем тоже никаких проблем не возникло. Свисток из комплекта легко и просто подключился к сети и интернет снова был.
А вот с телевизором вышла накладка. У продавца в описании мелким шрифтов упоминается что-то про «ТВ нихт арбайтен в некоторых странах», но всё равно это стало неожиданностью. Беда в том, что из-за разницы форматов придется смотреть только телепередачи с субтитрами или сурдопереводом — звука нет. Правда, у наших китайских друзей есть совсем недорогие транскодеры, так что возможно проблема со звуком будет решена в одном из следующих моих отчетов.
Последняя функция о которой хотелось бы рассказать — камера заднего вида. В пучке проводов от магнитолы есть один под названием REVERSE. При подаче на него напряжения +12 В (при включении заднего хода) на экране появляется изображение с камеры. При желании можно настроить чтобы в этот торжественный момент выключался звук.
Также при ковырянии в проводах был обнаружен провод отвечающий за подсветку (предполагается подключить его к габаритам). Подсветка у магнитолы синего цвета, светятся кнопки, подсвечиваются крутилки и слот дисковода. Подсветка не яркая, но все надписи читаются хорошо.
Цифры и факты
В устройстве гигагерцовый процессор и 512 Мб памяти DDR3 — работает оно действительно быстро. Версия андроид — 2.3.4. Имеется встроенная память, от которой доступен примерно 1 Гб.
Потребление тока (можно сказать совсем без акустики) немногим больше Ампера.
Размеры магнитолы приведены в описании продавца, но на всякий случай я добавлю картинки с линейкой.
Я просто оставлю это здесь...
Установка
Установка магнитолы никаких необычных трудностей не вызывает, при условии, конечно, наличия подходящего места для установки. В данном случае она была установлена на место штатной однодиновой магнитолы и полочки под ней. Антенна использована штатная, GPS-приёмник спрятан под панелью приборов. Телевизионной антенны пока нет, во-первых, потому что не куплена, во-вторых, потому что необходимо преобрести также транскодер для преобразования формата сигнала. Парковочная камера также пока не использована, вместо камеры на рамку, возможно, позже будет установлена камера совмещенная с плафоном освещения номера — такое решение более компактно и симпатично. Для тех кому интересно — под спойлером рассказ об установке в автомобиль Chevrolet Lacetti.
Было:
Отчет в отчете - установка магнитолы
В Lacetti по штату установлена простенькая магнитола Blaupunkt. Её установочное место в совокупности с полкой образуют подходящее место для установки двухдинового комбайна.
Первым делом необходимо снять рамку, которая держится на довольно тугих защелках. В этой машине рамка снимается вместе с блоком управления печкой, поэтому вместе с защелками её держат два разъема и два тросика. Важно — тросики легко снимаются, но не с блока, а с тех мест куда идут: один — под руль, второй — за бардачок, который придется снять. Снять его не сложно — 6 винтов, по 3 сверху и снизу.
После снятия рамки становятся доступны 4 винта — два держат магнитолу, два — полку. На картинке они уже сняты, черный и зелено-жёлтый разъёмы — подключение штатной магнитолы. Чёрный — стандартный ISO-разъем, зелёно-жёлтый отвечает за подключение кнопок на руле.
Для подключения к новой магнитоле, с помощью двух росписей разъемов (инструкция к новой магнитоле и наклейка на штатной), термоусадки и такой-то матери изготавливается переходник. В целом — ничего сложного. Поскольку в разъеме ISO контактов для мультируля нет, то для того чтобы управление с руля работало, один из двух проводов из штатного разъема нужно соединить с проводом KEY-1 новой магнитолы, второй — с общей землёй.
Далее — прикидка и регулировка по креплению. Здесь всплыла одна неприятность — магнитола оказалась несколько меньше дырки, оставив по контуру неприглядную щель. Увы. Перед покупкой магнитолы обязательно нужно внимательно (блин!) измерить её будущее место. Теперь придется делать какую-то заглушку, но это уже другая история.
Несмотря на то, что камера пока не устанавливается, подготовиться к этому надо. Необходимо проложить до задней части два провода — сигнальный и REVERSE от магнитолы. REVERSE будет подключен к плюсу на фонарях заднего хода, для того чтобы магнитола при включении задней передачи переключалась на сигнал с парковочной камеры. Процесс прокладки проводов по большей части не сложен и не заслуживает пристального внимания.

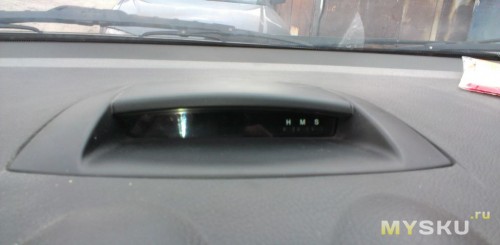

Осталось пристроить где-то антенну GPS и выноску для Wi-Fi/3G. Провод GPS-антенны — довольно короткий, поэтому о размещении её в задней части автомобиля речи не идёт. В нашем случае она нашла себе место под часами на верхней части приборной панели.
С вынесением заднего USB также повезло — в Lacetti есть несколько огромных дыр ведущих из-под панели в бардачок. Ничего придумывать не пришлось, как тут и было.
Теперь всё готово — можно подключить магнитолу…
… и закрепить её.
Занимает своё законное место блок управления печкой вместе с рамкой и вуаля.
Стало:
Итоги
Пора наконец подвести итоги. Что здесь хорошо и что здесь плохо?
Плюсы:
+ высокая функциональность, есть всё что надо и не очень;
+ хороший звук. Я не эстет, но звучит уж точно не хуже штатной;
+ хорошее качество исполнения, симпатично на вид и на ощупь;
+ простота установки и подключения;
+ цена. За такие деньги здесь нет ничего похожего;
+ Angry Birds! :)
Минусы:
— ТВ-приёмник работает только наполовину, несовместимый стандарт;
— мелкие странности о которых я говорил в начале отчёта + помятость;
— подаренная камера — не самая удачная и компактная конструкция;
— несоответствие размера — это уже наша частная беда.
В целом впечатления положительные. К самому магнитофону претензия только одна — телевизор. Остальное — к продавцу, почте, линейке.
Спасибо за внимание дочитавшим и домотавшим, удачи всем.
