Вторая жизнь старой фотокамеры. Зарядка для Olympus XZ-1 «из желудей и палок» (часть 1)

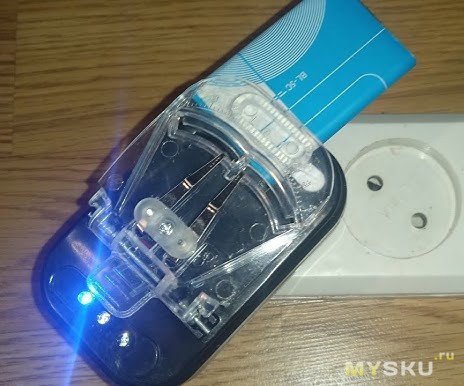

Делюсь идеей как из подручных средств сделать зарядное устройство для АКБ любой фотокамеры. Лютый «колхоз» присутствует, зато получается дешево и сердито. В общем, всё как мы любим…

Речь пойдет не про современные фотоаппараты, потому как они умеют заряжаться через порт USB. Сказ пойдет про старые фотокамеры. Если они чудом и задешево оказались в ваших руках, а в комплекте не оказалось штатного зарядника, то моя статья, возможно, вам пригодится.

Кстати, у Саши Акимова на Ютубе есть подборка видео с названием OLD BAD CAMERA. Здесь он рассказывает про «старые» фотоаппараты, способные дать фору даже некоторым современным моделям. Ибо лет 15-20 назад бренды первого эшелона на металле и оптике не экономили.

Размером матрицы старые камеры «не вышли» ибо сегодня такой размер матриц у большинства бюджетных смартфонов — 1/2,33… 1/1,5 дюйма. Но по качеству картинки, цветопередаче, возможностям оптики, эргономики и сборки made in Japan (да еще с учетом упавшей цены), старые фотокамеры вне конкуренции.

Пробная конструкция

Чистокровную японскую «малышку» Panasonic Lumix DMC-TZ35 в комплекте с одним аккумулятором я купил с рук за 30 долларов. Матрица у камеры крошечная. Отчего она пасует в сумерках или при нехватке освещения. Однако, благодаря зум-объективу 20x LEICA фотографии в режиме «макро» и «теле» выходят потрясающие.

Кроме того у DMC-TZ35 металлический корпус, полноценное колесо выбора режимов PASM и даже присутствует «умение» заряжаться по кабелю от порта USB.

Дальнобойные фотографии показывают возможности зум-объектива. Точки, обозначенные стрелками на общем плане и два кадра ниже — пример реального приближения объектива, не кроп. В оригинале размер кадра составляет 4608×3456 пикселей, однако для Муськи файлы пришлось уменьшать в три раза.

Можно птичку снять с дальнего расстояния. Нужно только приноровиться. Причем получалось удачно поймать в кадр сокола, вяхиря, горлиц и других пернатых с расстояния от 50 до 200 метров.

Примеры макроснимков. Тут все понятно без слов. Снимал с приоритетом затвора (он же «приоритет выдержки») или диафрагмы.

В итоге Panasonic Lumix DMC-TZ35 стала моей повседневной камерой, лежит в кармашке сумки, достать можно быстро. На природе снять цветок или поймать в кадр птичку — милое дело.

Главное, выбрать правильный режим съемки. Во многих случаях перевод камеры в «Авто» (iA) лишь портит картинку.

Когда купил второй аккумулятор, возникла потребность в отдельном зарядном устройстве. И за час сварганил вот такую приблуду.

Беременным и лицам с тонкой душевной организацией на это устройство долго смотреть не рекомендуется.

Конструкция проста до безобразия. Источником заряда служит LiitoKala Lii-100 (1) со вставленной «пустышкой» (2) вместо элемента питания. Роль «пустышки» выполнял прямоугольник из вспененного полихлорвинила (ПВХ) с проводами.

Из небольшого куска ПВХ вырезал прямоугольник (основу), приклеил бортик, в которой упирается АКБ (3) через проставку. В моем случае по размерам подошли две релюхи. Контакты (4) вырезал ножницами из полоски тонкой упругой жести. Концы заострил и загнул полукругом.

Зарядные контакты довольно подвижные. Их можно сдвигать-раздвигать, в зависимости от расстояния между пинами (+) и (-) на батарее. Таким образом, «колхозная зарядка» может подзарядить любой Li-Ion 3.7V аккумулятор.

Второй вариант зарядки

Аналогичную зарядку решил сделать для фотокамеры Olympus XZ-1. Тут используются аккумуляторы Li-50P, они тоже на 3.7в.

Только на этот раз в качестве основы взял половинку небольшого пластикового корпуса размером 75x60 мм. Для создания конструкции нового зарядника нужен лишь пластиковый коробок с бортиками высотой 1-2 см. И чтобы аккумулятор от фотокамеры в нем помещался свободно.

В моем варианте внутри коробка имелась поперечная перегородка. Но можно обойтись без нее, взяв для контактов один борт корпуса. В этой перегородке разместил зарядные контакты, роль которых выполнят маленькие винты-саморезы. Также понадобились пара проводников с кольцевыми клеммами и миниатюрные гроверы.

На перегородке отмечаю маркером место для контактов, напротив плюсового и минусового вывода аккумулятора Li-50P. Также размечаю точки по высоте. Главное, выдержать точное расстояние. Беру рассверловку и делаю отверстия под винты. Если нет рассверловки, отверстия можно сделать микро-дрелью.

На перегородку цианакрилатным гелем наклеиваю полоску ПВХ толщиной 5 мм. Надеваю провода с клеммами на винты согласно полярности (красный и черный). Фиксирую все отверткой.

Вставляю АКБ в Li-50P отсек, прижимаю к зарядным винтам. Вместо проставки взял кусок мягкой резины. Она бережно, но уверенно прижимает батарею к зарядным винтам. Совет: вместо кусочка резины можно взять школьный ластик, обрезав оный по размеру.

Как и в прошлый раз «пустышку» сделал из склеенных полосок ПВХ. Размер «пустышки» — 45x15x10 мм. Контакты для нее взял с платы нерабочего планшета ASUS. Обычными ножницами из холдера SD-карты и крышки чипа вырезал прямоугольники, благо тут металл тонкий как бумага.

Цианоакрилатным гелем наклеил на торцы «пустышки» контактные пластины. После чего к ним подпаял провода согласно полярности. В последний момент приконтачил индикатор наличия напряжения — параллельно винтам вставил красный светодиод с резистором 100 Ом.

Когда батарея фотокамеры плотно прижата к контактам, загорается светодиод. Остается вставить «пустышку» в отсек LiitoKala Lii-100. Зарядное устройство LiitoKala Lii-100 автоматически определит тип элемента, покажет уровень заряда и начнет заряжать батарею фотокамеры.

На этом у меня все!
Всем удачи и бобра! ©
