Увеличение размера ящиков обувницы

Не электроникой единой жив человек, поэтому иногда приходится отвлекаться от батареек и аккумуляторов на более бытовые проблемы. И одной из таких проблем является хранение обуви, ведь практически в каждой семье её достаточно много. Конечно, было бы удобно просто держать всю обувь на полу в коридоре, тогда никаких проблем с выбором и надеванием пары не было бы вообще. Но это некрасиво и непрактично, ведь так она занимала бы слишком много места. Хранить обувь в коробках может и практично, но совершенно неудобно, потому что нет ничего хуже, чем в спешке просматривать коробки в поисках нужной пары. Поэтому мудрые инженеры и тут придумали решение – специальные ящики для обуви, именуемые обувницами. С одной стороны, они сочетают удобство быстрого просмотра и выбора подходящей пары, с другой – позволяют снизить энтропию и упорядочить хранение. Об одной такой обувнице и её доработке и пойдет сегодня речь.

---

В принципе, обувь можно хранить и в обычном ящике подходящих размеров, но использование обувницы позволяет сделать процесс извлечения и убирания обуви более удобным, а также увеличить полезный объем хранения. Достигается это за счет специально спроектированной выдвижной или поворотной полки, которая в открытом положении расположена под удобным для пользователя углом, а в закрытом – практически вертикально для минимизации занимаемого места. Таким образом, обувницы имеют очень важное преимущество перед обычными шкафами – они могут быть несравнимо тоньше, что иногда просто необходимо для размещения их в желаемом месте интерьера квартиры.

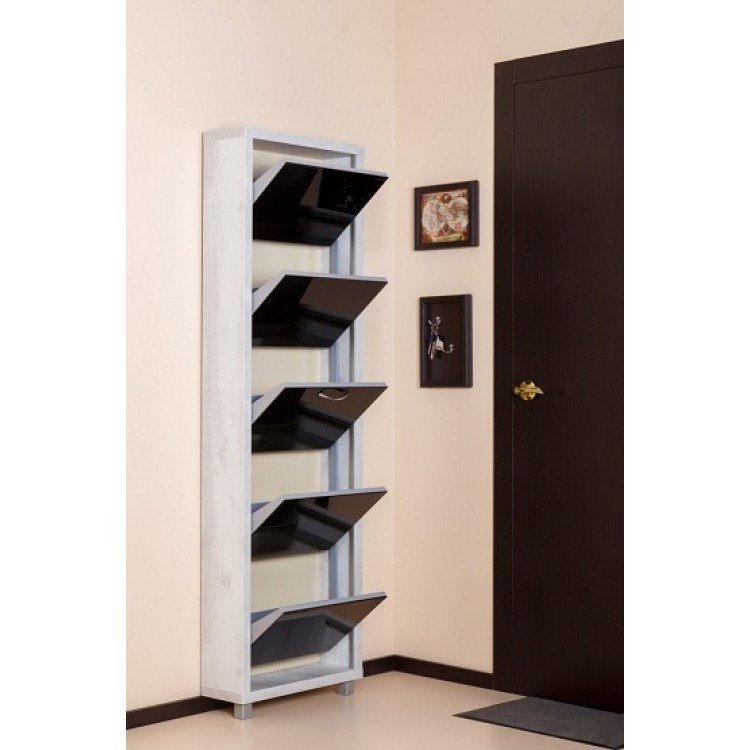

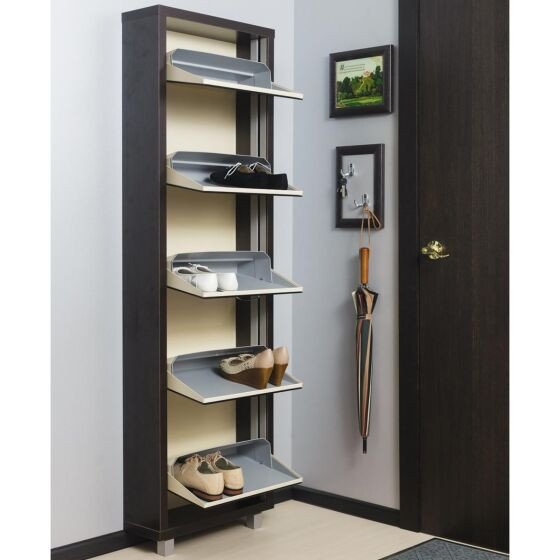

Именно так произошло и с обозреваемой обувницей – у нас в коридоре есть небольшой кусочек стены около двери шириной всего 18 сантиметров, где и хотелось разместить ящик для хранения обуви. И найти такой оказалось весьма непростой задачей, ведь даже большинство существующих обувниц, хоть и являются тонкими, но не настолько, чтобы уместиться в 18 сантиметров. Но, в итоге, подходящий вариант был найден и им оказалась обувница Венталл УК-3 глубиной всего 172 миллиметра! Произошло это несколько лет назад, поэтому, где именно она покупалась и по какой цене, сказать уже не могу, помню только, что это было в каком-то местном магазине. Хоть сайт производителя на данный момент недоступен (надеюсь, это временно), интернет говорит, что купить эту модель еще можно, например, на Всехинструментах. Выпускается она с разным количеством полок, если мне не изменяет память, их может быть от двух до пяти. Вариант с тремя, на который я оставил ссылку выше, имеет высоту 125 сантиметров.

Так вышло, что основной шкаф в нашем коридоре был сделан на заказ очень высоким, 250 сантиметров, поэтому для обеспечения визуальной симметрии и практического удобства было принято решение заказать две обувницы УК-3 и поставить их друг на друга, чтобы получить общую высоту как раз 250 сантиметров и шесть отдельных полок для обуви. Забегая вперед, скажу, что в каждую такую полку ставится 2.5 пары обуви, то есть, общий объем обувницы составляет 12 полных пар обуви, а также 6 «полупар», которыми являются, например, пары тапочек. На практике этого вполне хватает для хранения большей части обуви на сезон.


Что можно сказать по самой обувнице – качество изготовление нормальное, механизм открывания полки простенький и пластиковый, однако за 4 года эксплуатации с ним ничего не случилось. А если что-то вдруг и случится, то не будет никаких проблем напечатать самому новый, тем более, модель уже есть. Основной недостаток у обувницы оказался один – её полки имеют недостаточную высоту, из-за чего нормально разместить на них можно только обувь не крупнее 40-41-го размера. Всё, что имеет большую длину уже упирается пяткой в следующий ящик и, таким образом, мешает нормальному открытию и закрытию полки:


Из-за этого такую обувь приходится размещать на полке под углом, что совершенно неудобно, и это даже может стать причиной отказа от данной модели!


Однако, проанализировав конструкцию, я понял, что в нижней части полки есть свободное место, которое можно использовать если просто передвинуть серую ограничительную деревянную пластину (выполняющую роль дна) чуть правее по фото:


При этом никаких других геометрических параметров полки менять не нужно, её текущих размеров вполне хватит для размещения обуви глубже. Поскольку деревянная пластина закрепляется в боковых пластиковых направляющих, единственный правильный вариант – сделать новые пластиковые направляющие большего размера, благо современные технологии позволяют это осуществить даже не выходя из дома. Но, конечно, похожего результата можно добиться и просто закрепив пластину к фасаду полки с помощью уголков и металлической ленты.

В общем, детально изучив размеры полки и траекторию её открывания, был сделан вывод, что пластиковые направляющие вполне можно удлинить на 3 сантиметра без риска задевания полкой или обувью задней стенки обувницы. Здесь надо отметить, что 3 сантиметра для обувницы – это достаточно много, ведь это соответствует увеличению на 4.5 российских размера обуви. То есть, если раньше в обувницу помещался только 40-41-й размер, то теперь поместится и 45-й!

Закончив с примеркой и вычислениями, существующая направляющая была «оцифрована» и увеличена:


Гурманы наверняка узнают на скриншоте OpenSCAD — да, это именно он. Модель направляющей я сделал несколько лет назад, наверное, почти сразу после покупки своего первого 3D-принтера. В тот момент мне было лениво изучать сложные CAD-системы, поэтому я выбрал для себя более простой и понятный инструмент — OpenSCAD, и всё свое первое 3Д-творчество создавал именно в нем.

Принтеры того времени были достаточно медленными, за счет чего на печать одной такой направляющей уходило несколько часов. Думаю, по этой причине я сразу не довел дело с обувницей до конца – пара полок так и остались оригинального размера. Долгое время это никак не мешало, ведь не вся обувь в доме больших размеров, но день окончательной доработки, наконец, настал, и заодно появился отличный повод поделиться этой историей с вами.

Знаю, OpenSCAD нравится здесь не всем, но и у него есть своя прелесть: легким нажатием пары клавиш можно изменить значение переменной MOD на ноль, и вы тут же получите исходную версию модели направляющей, если вдруг вам нужна именно она:


К сожалению, 3D-печать не всесильна, и нормально напечатать можно далеко не любую модель, потому направляющая состоит из двух частей – собственно, направляющей и отдельного поворотного кольца, которое необходимо после печати приклеить на ось вращения. Если у вашего принтера гладкий стол, то для уменьшения трения лучше клеить кольцо нижней (гладкой) стороной наружу. В общем, сначала печатаем:


Потом клеим:


Дальше процесс невероятно прост – снимаем полку и разбираем её на части. Для сравнения вот новая и старая направляющие рядом:


Обратная сборка будет чуть сложнее – направляющая имеет дополнительное четвертое крепежное ушко, куда необходимо вкрутить новый саморез размером 3.5х16. Перед вкручиванием под саморез желательно аккуратно просверлить глухое отверстие диаметром 2 мм, это положительно скажется на состоянии ДСП фасада. Также дополнительные отверстия обязательно следует просверлить в торце ограничительной перегородки, т.к. она имеет толщину всего 10 мм и без такого отверстия саморез её просто разломает. Здесь уже следует выбирать сверло 2.5 мм. Отдельно можно было бы поразмышлять на тему, кто додумался крепить тонкий лист ДСП вкручиванием шурупа в его торец, но я оставлю это на совести производителя. От себя добавлю, что если всё же ДСП треснет, то отчаиваться не стоит, просто разбираем всё назад, тщательно пропитываем трещину и торцы листа ДСП рядом с ней клеем ПВА, после чего сжимаем лист струбциной и оставляем на сутки. Завтра лист станет даже прочнее, чем был и закрутить в него шуруп уже проблем не составит (но предварительно всё равно надо сверлить!).

В итоге, полка возвращается к исходному виду:


И теперь в неё прекрасно помещаются те же самые кроссовки 43-го размера:


Затем ставим полку на место и убеждаемся, что кроссовки всё так же великолепно помещаются, и даже имеется небольшой запас для более крупных размеров:


Исходный код OpenSCAD и готовые STL-файлы можно взять на thingiverse:

www.thingiverse.com/thing:7160352

На этом у меня всё, спасибо за внимание!
