Замена ламп CCFL на LED в тв Samsung LE19B450C4W

Всем привет!
Принесли «кухонный» телевизор с проблемой — нет изображения. Иногда при включении картинка появляется, но максимум на минуту и после отключается подсветка. А т.к телевизор аж 2009 года выпуска, то там установлены лампы CCFL и наверняка проблема в них или банально вздулись конденсаторы (как в мониторах).
Разберем, посмотрим, бюджетно отремонтируем..
Итак — телевизор включился, показывает без дефектов, оттенок не розовый/красный (обычно отработавшие срок лампы начинают так светить), вроде всё работает. Но прошла минута и всё потухло. Светим фонариком — картинка есть.

Разберем. Снимаем заднюю крышку. Внутри блок питания и main плата. Никаких дефектов и вздутых электролитов нет

Блок питания BN44-00231B

Главная плата BN41-01171A

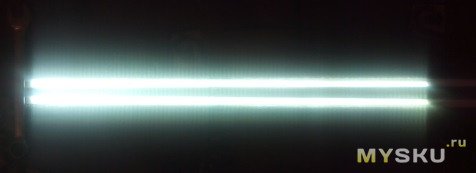

Проверим исправность инвертора. У меня для этих редких целей есть новая CCFL лампа для монитора 24". Подключаем её к плате (нужно 2 лампы). Включаем — светятся.

Нужно менять лампы. Можно заменить на новые, но у меня их нет и взять негде, но есть комплект из драйвера и двух светодиодных линеек, как раз для таких целей — замена CCFL на LED.

Разберем дальше и заменим лампы на светодиоды. Откручиваем саморезы по периметру и снимаем платы


Извлекаем дисплей из внешней пластиковой рамки

Откручиваем винты, удерживающие плату матрицы и отклеиваем закрывающую её плёнку. Аккуратно — теперь плата на шлейфах не закреплена.

По периметру отщелкиваем крепления и снимаем металлическую рамку.


Присоской приподнимаем и снимаем матрицу.


Отщелкиваем пластик, на котором лежала матрица


Извлекаем пленки, оргстекло и отражатель из корпуса. Сверху и снизу расположены лампы подсветки

На их концах имеются почернения — верных признак их выхода из строя.

Снимаем их и меняем на светодиодные планки. Есть на Озон (например вот по хорошей цене) и других площадках.

У меня контроллер подсветки CA-155 rev 03, микросхема драйвера DF6113

Но перед установкой планок нужно их укоротить, т.к они длиннее, чем нужно. Примеряем и по полоске с обратной стороны откусываем кусачками. Мне нужно было убрать 9 светодиодов.
Соединение резисторов последовательно-параллельное — по 3 светодиода последовательно и далее эти цепочки соединяются параллельно

Приклеиваем на двухсторонний скотч вместо ламп.

Сборка в обратной последовательности.
По поводу нагрева планок — подключал их напрямую к лбп без ограничения тока, без охлаждения на корпус. Потребление 5.5 вт, нагрев есть, но сильно не обжигает. В общем нормально будет, хоть в итоге охлаждается через скотч и пленку. Часть тепла всё же перейдет на металл и температура снизится. Ну и еще при укорачивании линейки желательно убавить ток на контроллере (или уменьшить подсветку через настройки), это делается легко, об этом в конце.
Теперь подключаем контроллер. Питание берем от питания инвертора. В этом телевизоре всего 2 напряжения — 15 и 5.1 вольт.
Нам нужно 15 вольт. Питание контроллера — это контакты VIN и GND. Я подпаял провода к конденсаторам питания инвертора на плате.
Мощность, что может выдать плата блока питания всего 0,65a. т.е 9,75 ватт. Должно хватить


Контакты Ena (включение) и dim (регулировка подсветки) на контроллере подключаем к контактам on/off и b-dim на плате. Всё подписано.

Сначала я подключил dim к a-dim, но подсветка не регулировалась никак, работала на полную. Если регулировка не нужна — провод оставляем не подключенным.

Контроллер приклеил к корпусу — предварительно немного сместил конденсатор, иначе его ножки будут замыкать на корпус.

Включаем — показывает нормально, сверху и снизу никаких засветов и неравномерной засветки.


Подсветка регулируется, но инвертировано т.е 0% это полная яркость, 100 % — минимальная. Можно переделать, но зачем? Один раз настроил и забыл.
А как снизить ток на подсветку, если хочется?

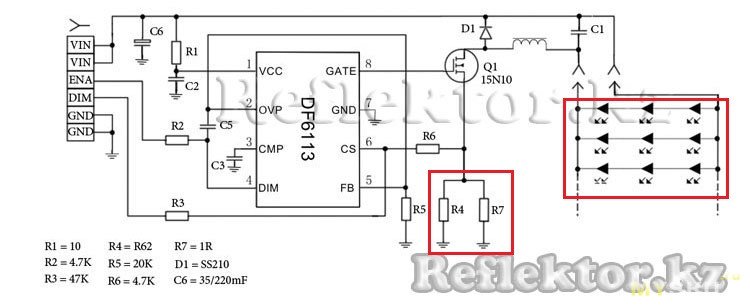

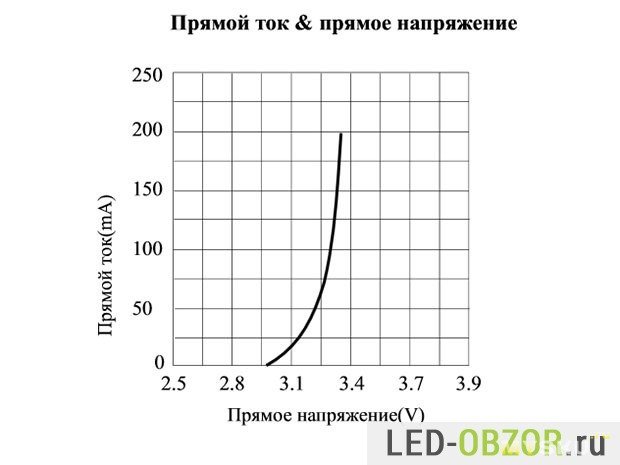

Резисторы R4 и R7 служат для задания рабочего тока LED подсветки. Силу тока выбирают из расчета что одна секция из трех диодов на максимальной яркости потребляет порядка 20мА (ПОД ВОПРОСОМ). И исходя из этих данных рассчитывают по формуле Imax=420mV/Rвых.
У меня этих секций после укорачивания 21 шт (63 светодиода) на одной планке, итого 42. Рекомендуемый ток на 2 планки — 42*20=840ma.
Выходит с завода 420mV/0.38ohm=1100ma (сопротивление на плате). т.е убираем резисторы и ставим один на 0.5ohm для уставновки тока в районе 840ma
Но если убавить подсветку в настройках — то можно этого не делать.
В итоге телевизор снова в строю и дальше служит своему владельцу.
На этом у меня всё, спасибо за внимание. Удачных ремонтов!
+62 |
2202
106
|
+32 |
1400
43
|
+75 |
1549
28
|
+33 |
2148
51
|
замена — она не сферично-вакуумная, а вполне конкретного аппарата.
хорошо, если действительно приличные светодиоды попались
Либо оставить контакт DIM в воздухе (ток диодов будет стабильным и не зависеть от внешнего управления) и снизить ток диодов заменой резисторов шунта до приемлемой яркости подсветки и не перегревать диоды. Либо внешнее управление должно начинаться не с 0 В (а чуть выше) и регулировка подсветки будет зеркальной — 0 это максимум, 100 это минимум. Этот момент с увеличением максимального тока от положения соединения контакта DIM мало кто учитывает.
точёнеевыше, если надо максимально близкий к ссфл светодиод, надо брать самый синюшный и с низким cri ))Я не зря написал про настройку РГБ )
Возможно, я смотрю не на те картинки, вот например, одна из научной статьи, но полноценных пиков я не вижу, а исходя из сферы применения (колхоз светяшек непонятного качества в телевизор непонятного качества), такими мелкими огрехами можно пренебречь
подсветка для широкого охвата бывает и rgb, и gb(красный — люминофор) диоды, только причем тут они, когда в данных планках стоят обычные белые?
RGB лед было во времена Full HD, жрёт ещё как электро энергию, картинка ничего так была, мало смотрел в магазине.
CRI вообще отношение к разговору не имеет
По поводу cri — это, наверное, максимум (помимо цветовой температуры), который можно будет найти, любезный китаец, скорее всего, не приведет Вам спектрограмму, дельту ccx/ccy по току и температуре и другие графики, касающиеся цветности, не будьте снобом
ссылка
ссылка
На IPS стеклах разница более заметна. Фотографы говорили, что калибровать надо.
тем более что на картинке голубой дом и пасмурное небо.
а вне тв видно только то, что это освещение теплее (что не удивительно, лампы на 4000 или даже 3000K распространены больше, чем 6500K), для экранов же стандартны именно 6500 или 9300. в итоге обсуждение того что «рабинович напел».
Может Вы не удаляли старую подсветку?
было забавно наблюдать как народ Н лет назад суетился, а в итоге не изменилось ничего.
Но я написал про свой ТВ, он на даче, там только T2.
ну а нафига им передающее оборудование менять, и попутно геморрой клиентам доставлять?
Эфир — только цифра (обязательные федеральные). Уровень сигнала — очень «не очень»
Кабель (тот самый «общедомовой) — таже цифра цифра что и в эфире + эти же каналы преобразованные в аналог + сотни полторы платных цифровых каналов от ростелекома
(антенн на крышах уже очень давно нет. сигнал поставляется по общегородской проводной/кабельной сети)
А ваш «стандартный» как я щас понял, это левый провайдер заключил с вашей управляйкой договор и принудительно снимают бабло
в остальном же для жителя ничего не изменилось — тот же кабель от щитка и та же строчка в платежке. и тот же аналог в этом самом кабеле.
Хотя некоторые ещё и за домофон платят…
помнится пару лет назад 19" монитор в комиссионке (не с рук, через посредника) обошелся аж в 600р.
И долговечней. Хотя это далеко не так.
ЗЫ 2 недели назад приносили 21,5" монитор, в котором 5 лет назад проводил такую же операцию. Большинство СД еле светилось.
зато вижу у драйвера токозадающие резисторы. очевидно это именно токовый драйвер.
Здесь на планках три диода соединены последовательно в группу без ограничительный резисторов и все группы сидят параллельно. Заданный ток с драйвера делится между этими группами одинаково равномерно. Чем меньше параллельных групп останется, тем будет выше ток на каждой группе. Именно для этого при укорачивании планок нужно пропорционально снижать общий ток с драйвера, меняя сопротивление токового шунта расчетом и заменой сопротивления резисторов.
Смотрим внимательно схему и приводим аргументы для доказательства вашей точки зрения.

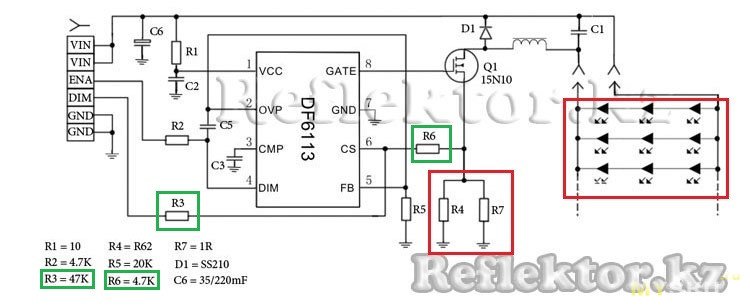

Добавляем внешнее напряжение на контакт DIM, оно через резистор R3 увеличивает напряжение на выводе 6 микросхемы. Драйвер снижает ток через светодиоды, уменьшая падение напряжения на резисторах R4, R7, чтобы результирующее напряжение на выводе 6 микросхемы стало равно 420 мВ. Чем выше внешнее напряжение, тем меньше ток через диоды.
