Переходник USB-HDMI и его скрытые возможности

При нынешних ценах на компьютерные комплектующие (особенно бывшие в употреблении) позволить себе покупку второго монитора могут практически все, и это действительно удобно при работе.

Например, на второй экран можно вывести учебник к программе/панели инструментов/скайп и избавиться от постоянного переключения между программами, да и вообще — места на мониторе много не бывает!
Правда, с его подключением могут возникнуть проблемы. Если видеокарта встроена в материнскую плату, то, как правило, выходной разъём там только один — особенно на дешёвых платах. Некоторые пользователи при этом не рискнут лезть внутрь системного блока.
В некоторых случаях проблема может быть решена использованием специального USB-адаптера. Сразу оговорюсь – адаптер поможет в выводе изображения на дополнительный монитор, но максимум его возможностей — это посмотреть видео во весь экран, ни игры, ни хоть сколько-нибудь требовательные к видеоподсистеме приложения на этом дополнительном мониторе воспроизвести не получится – для этого по-прежнему необходимо подключаться непосредственно к полноценной видеокарте.
Как это работает?
Все достаточно просто. Драйвер, устанавливаемый на компьютере получает доступ к процессору и видеокарте. Изменения выводимого изображения автоматически отслеживаются. После каждого изменения картинка сразу же сжимается и отправляется по интерфейсу USB на адаптер, где проходит декомпрессию в реальном времени. Технология сжатия адаптивная и построена таким образом, чтобы использовать минимум процессорного времени.



Сам адаптер поставляется в пластиковом блистере с картонной подкладкой. Диска с драйверами в комплекте нет, почему — будет сказано ниже.

По размерам и внешнему виду он похож на разожравшуюся флэшку. Для масштаба приложен спичечный коробок.

Длина:

Ширина:

Высота:

Возьмём нож и разделим корпус переходника на две половинки. Он при этом почти не пострадал.

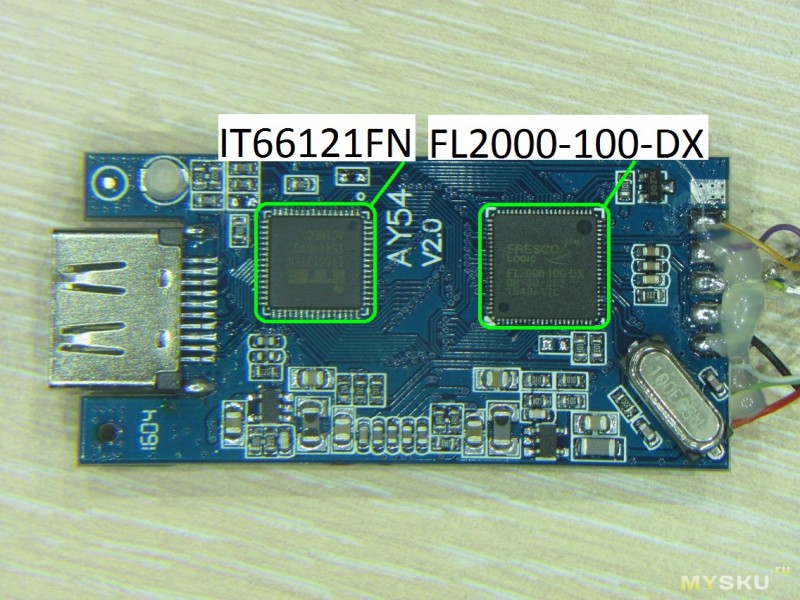

На лицевой стороне платы находятся индикаторный светодиод синего цвета, HDMI-трансмиттер IT66121FN от ITE и сердце устройства — ASIC-чип FL2000DX от Fresco Logic. Именно он преобразовывает поток данных по шине USB в сигнал, понятный монитору.



На оборотной стороне платы можно увидеть микросхему USB2.0-хаба FE1.1s на 4 порта, 64-Мбит SPI EEPROM KH25L6406E и некую микросхему без маркировки.
Не все выводы USB-хаба задействованы в схеме. Чтение его технического описания дало следующее:

Как видно, два USB-порта свободны, при наличии паяльника с тонким жалом к ним можно припаяться и вывести их наружу. Вроде бы мелочь во времена USB3.0, но приятно.
Включаем в разъём USB3.0. На экране появляются сообщения об установке драйверов, и скоро в диспетчере устройств можно увидеть вот такую картину:

«Запоминающее устройство для USB» — это та самая микросхема на плате. В системе появляется диск с меткой «FL2000DX», на котором находится драйвер устройства с версией 1.1.316 — именно поэтому компакт-диск не прилагается (на данный момент на сайте производителя можно найти версию 1.1.329). Запускаем.

Дальше последует набор типичных окон установщиков, среди них будет вот такое:

В конце установки от нас попросят перезагрузиться.
После перезагрузки можно будет увидеть следующую картину:

Выбираем нужное разрешение, жмём «применить», наслаждаемся.

Через переходник HDMI-DVI устройство тоже работает.
А при подключении к USB2.0 мы получим следующее:

В этом случае никаких настроек менять не дадут. Ограничение, судя по всему, чисто программное — даже на скорости USB2.0 можно обновлять изображение 1920*1800 30 раз в секунду.
Вывод: переходник может быть полезен, если Вам нужно подключить второй монитор к настольному ПК с одним видеовыходом или третий монитор к ноутбуку, в которых уже имеется интерфейс USB3.0, при этом не предполагается на нём играть. На интерфейсе USB2.0 он практически бесполезен.
