Корпус для сборки DIY PowerBank на двух элементах 21700 с выходной мощностью 22.5W

Всем доброго времени суток!
Предлагаю на ваш суд обзор DIY powerbank, предназначенного под сборку из двух элементов 21700, суммарная емкость аккумуляторов — до 10000 мАч.

Характеристики:

• Параметры входа: 5В / 3А, 9В / 2А, 12В / 1.5А
• Параметры выхода: 5В / 3А, 9В / 2.22А, 12В / 1.67А, 10В / 2.25А
• Дисплей: 0,96-дюймовый TFT цветной экран
• Размеры: материнская плата — 76 мм x 21 мм x 8,4 мм; корпус — 80,8 мм x 58 мм x 25,4 мм
• Совместимость с батареями: поддержка двух батарей 21700 (требуется пайка; батареи не включены)
• Интерфейсы: 1 порт быстрой зарядки Type-C (поддерживает как зарядку, так и вывод) + 1 порт быстрой зарядки USB.
• Защита материнской платы: перезаряда / глубокой разрядки / перенапряжения / перегрева.

Примечание: 22.5W поддерживает протокол VOOC Flash Charge. Двунаправленная быстрая зарядка работает по протоколу PD 20W. Одновременный многопортовый вывод не поддерживает быструю зарядку.
Внешний вид, комплект
Приехал PowerBank в простом пакете, внутри которого обнаружилось еще несколько пакетов.

Корпус сделан из пластика, хотя издалека кажется, что алюминий.
Внутри — место под пару аккумуляторов 21700, плату управления и еще чуть-чуть. Какого-либо крепления для сборки в виде упоров или выступов в корпусе не предусмотрено, производитель предлагает просто клеить аккумуляторы на двойной вспененный скотч.
В отдельном пакетике лежит крышка корпуса, провода, изоляционная самоклейка и скотч для крепления аккумуляторов.
На корпус нанесена маркировка с указанием напряжений заряда, разряда и предполагаемой максимальной емкости, так что после сборки выглядеть всё будет по-заводскому.
Защитное стекло для экрана также лежит в комплекте и просто приклеивается после снятия защитной пленки.
Немного внутренностей

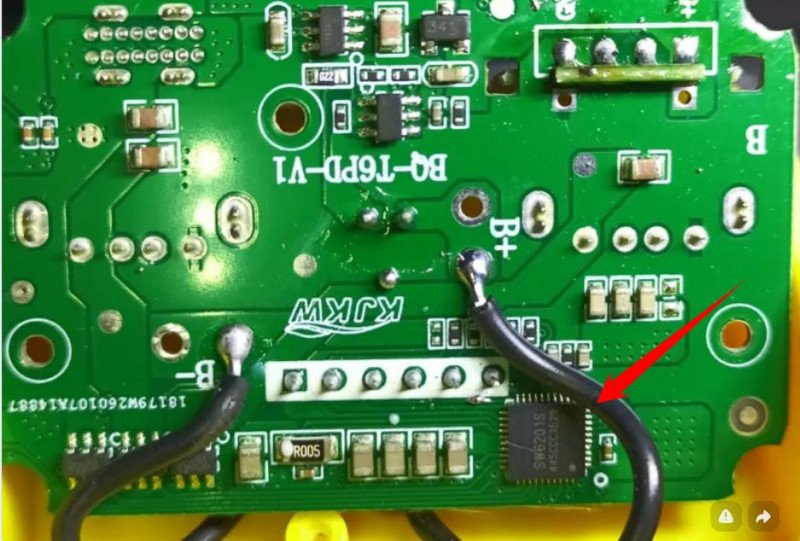

Сердцем платы выступает интегрированный контроллер U1 с маркировкой S620 (представитель популярного семейства SoC SW620x). Данный чип управляет синхронным двунаправленным импульсным преобразователем и берет на себя всю логику работы с протоколами быстрой зарядки (USB Power Delivery, QC и др.), работая в связке с дросселем 2R2 и силовыми ключами.
Отдельный вспомогательный микроконтроллер U2 имеет маркировку L010F8 (Chipsea CS32L010F8U6). Это 32-битный MCU начального уровня на ядре ARM Cortex-M0. В данной схеме он, скорее всего, управляет работой дисплея (вывод информации о напряжении, токе, мощности и процентах заряда) и опросом кнопки управления.

За безопасность отвечают выносной термодатчик NTC, токовые шунты для аппаратного мониторинга нагрузки и схема защиты литиевых элементов (на базе контроллера защиты и MOSFET-сборки 8205S).
Отдельного внимания заслуживает узел защиты аккумуляторной сборки. На плате установлены сразу две микросхемы XB4908 (позиции U4 и U5). Это контроллеры защиты литий-ионных аккумуляторов со встроенными мощными силовыми ключами. Использование двух чипов позволяет суммарно увеличить допустимый ток разряда и защиты всей системы, снизив нагрев при пиковых нагрузках, когда powerbank выдает максимальную мощность.
Сборка
Сборка повербанка предельно проста: объединить в параллельную сборку две банки 21700 и потом с помощью пары проводков припаять их к плате. Дальше — установить всё в корпус и закрепить на сборке термодатчик.
У меня всё получилось вот так. Дополнительно между платой и аккумулятором добавил полоску пластика, ибо мне не нравилось, что аккумулятор может начать тереться о плату, если его сорвет со скотча. Ну и кусочек синей изоленты поверх термодатчика, ибо каптона на тот момент не было в наличии, а собрать хотелось вот прямо сейчас.
Еще, пожалуй, стоит отметить, что экран расположен несимметрично относительно окна в корпусе, и поэтому на защитном стекле есть непрозрачный ободок: с одной стороны шире, с другой — уже. Это нужно учитывать, когда будете его клеить.
Тесты
Для начала — тест протоколов. Тестер у меня, конечно, староват, но всё, что он умеет, банка выдала.
А теперь — немного нагрузки.
На 5 вольтах до тока в 1.5–1.6 А всё нормально, напряжение держится на уровне 5–5.1 В.
А вот дальше начинает проседать ниже 5 вольт.
И до тока в 3 А мы добираемся с напряжением в 4.8 В — не критично, но неприятно.
На дисплее самого повербанка во время работы по умолчанию отображаются уровень заряда, выходная мощность и время до полного разряда при текущей нагрузке.
Если во время работы дисплея нажать на кнопку, то покажет ток и напряжение по каждому из портов.
Ну и быстрая зарядка заявленные 12 вольт не дотягивает, но ток в районе 1.7 А держит.

Все описанное выше на видео


Небольшой вывод:
в целом получившаяся банка мне понравилась. В меру компактная, но при этом достаточно мощная, чтобы относительно быстро подзарядить телефон один или полтора раза. Дополнительным бонусом идет то, что в случае нужды можно легко заменить банки на новые. К тому же удалось немного сэкономить по сравнению с тем, что продают в магазинах, хотя экономия и вышла всего в пару баксов.
