Переходник для слайдерного АКБ Макита: делаем регулируемый блок питания с RK6006H

Компактный DC-DC RK6006H от RD умеет повышать напряжение (до 60 В) и так и просится в пару к слайдерному АКБ от электроинструмента Makita 18V LXT. И я их скрестил для миниатюрного портативного ЛБП. Корпус печатный на 3D принтере (меня вдохновил вариант от пользователя serger1310), а переходник-пластина с контактами для АКБ покупной. Так вот как оказалось переходники эти все разные (чего на вид не скажешь).


Изначально такой адаптер предназначается для перевода произвольного электроинструмента под АКБ стандарта Makita (который уже стал неким стандартом в этой индустрии, предложений под них полно).

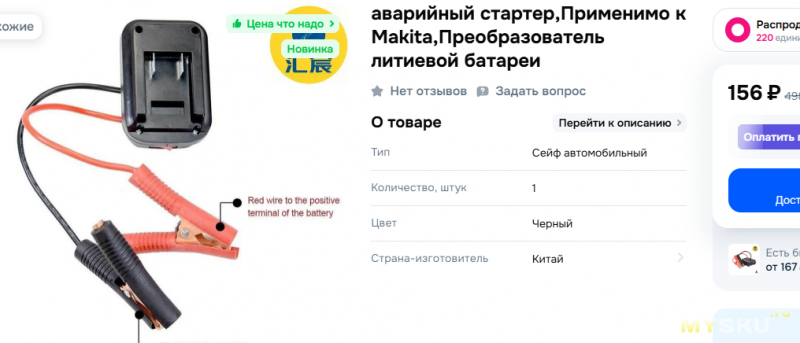

Примерно так происходит переделка (фото из отзывов):

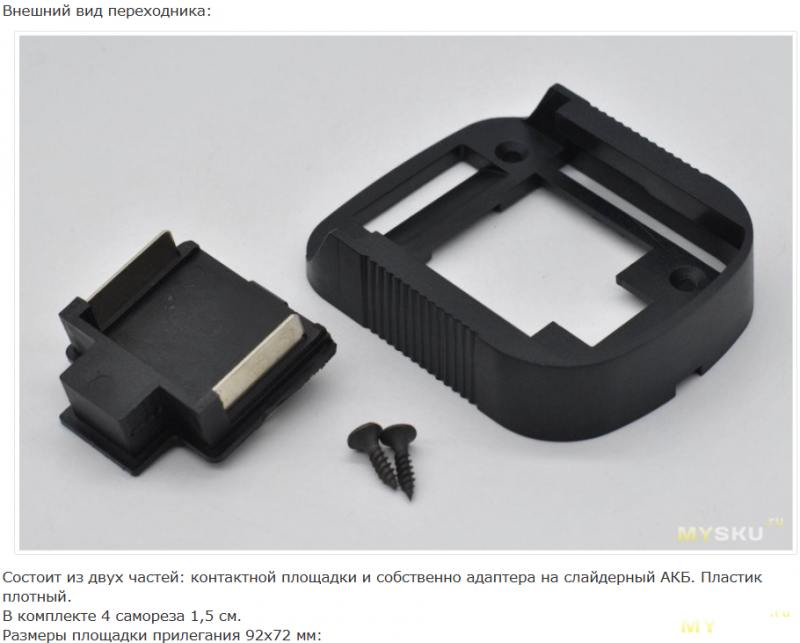

Внешний вид переходника:
Состоит из двух частей: контактной площадки и собственно адаптера на слайдерный АКБ. Пластик плотный.
В комплекте 4 самореза 1,5 см.
Размеры площадки прилегания 92х72 мм:
Крепление на 4 отв, причем лежат не на одной прямой (межцентровое 41 и 44 мм).
Длина металлических контактов в АКБ 2,5 см:

---

Переходим к корпусу.
Как сказано в превью, за идею взято решение serger1310 опубликованное на 3dtoday.ru
Я взял у него присоединительные размеры площадки под адаптер (у него такой). И заказ адаптер, думал они отличаются только по цвету.
Корпус я переделал немного по своему: добавил козырек спереди, наклонил панель с преобразователем, использовал свои клеммы и больше прорезей для охлаждения (360 Вт все-таки). И конечно вместо вплавляемых гаек сделал пазы под обычные (они держаться не хуже), делать надо проще.
Для универсальности есть разъем под DC питание, но без переключателя как у serger1310 — делать надо проще. Понятно же, что работаем либо от АКБ, либо от сетевого БП.
Напечатал у друга по быстрому из пластика PETG (мой остался от корпуса УАЗика).
Это кубик примерно с 9 см стороной. Адаптер закреплен на винтах М4, крышка держится на М3.
Пришел покупной адаптер и оказалось, что он больше по размеру и отверстия не совпадают. Себе то я перепечатывать не стал, а модель переделал.
Собираем:
На заднюю стенку поставил по месту панельный модуль с быстрой зарядкой и вольтметром:

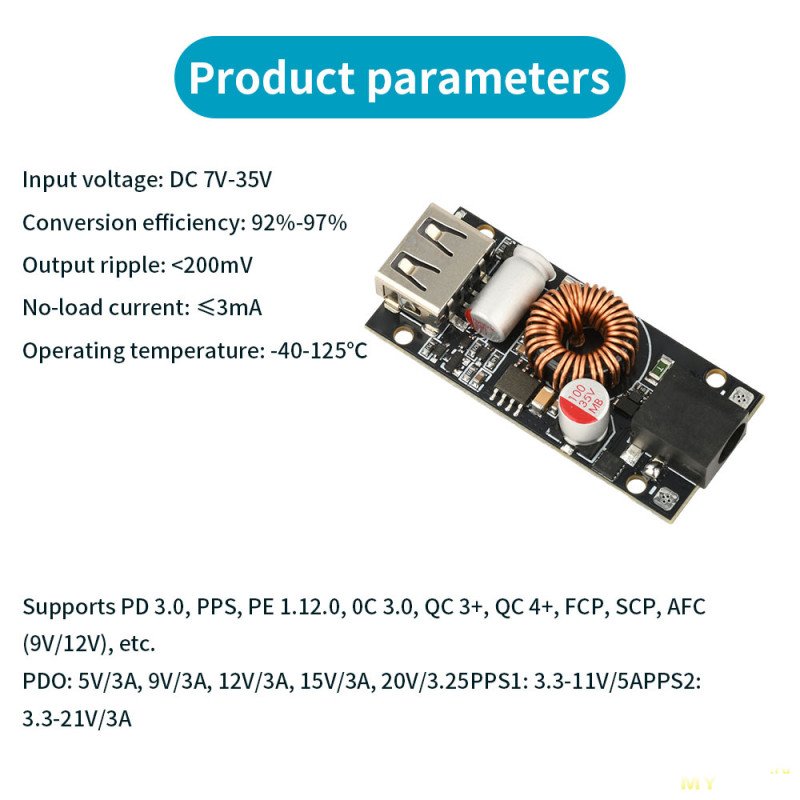

Модуль кстати неплохой, выдает 22 Вт по PD и QC3.0. Артикул для поиска на Али ALI2944321055
Вид спереди:
Видно что основание не совпадает с адаптером, но для себя оставлю так.
Модели в STL (за качество не отвечаю, делал не для коммерции, а для себя).
Подобные готовые «нашлепки» ЛБП на АКБ Макита у китайцев уже есть готовые:
Литой корпус, цена около 3к, но к модулям RD у меня больше доверия (и он у меня был).

---

По итогу ЛБП с RK6006H получился вполне рабочим, можно сделать компактнее, но я еще прилепил модуль быстрой зарядки смартфона.
Спасибо за внимание. Удачных покупок!
