Двухзонный LED драйвер с AliExpress 60-130V, 280mA В совместной работе с потолочной панелью Philips

Отложим в сторону осциллографы, шприцы с флюсом и бесконечные замеры. Сегодня отдохнем от теории и займемся светом — ярким, приглушенным и послушным ))).Как вы уже поняли, речь пойдет о светодиодном драйвере. Если точнее — о блоке управления для потолочного плафона. А если совсем в деталях, то препарировать будем двухзонный плафон Philips, где каждый канал просит 70V и 400mA и пробуем прикрутить к нему двухзонный драйвер 60-130V, 280mA с AliExpress (пульт + приложение).

Все началось с того, что мне подарили неисправный плафон Philips.
Длина корпуса плафона примерно 115см, внутри корпуса две светодиодные платы на каждой установлено по 36 светодиодов
Фотка уже в разобранном виде без рассеивателя.
и с рассеивателем
(куда пропал родной блок питания история умалчивает) несколько месяцев назад у меня дошли руки до этого плафона, я сделал предварительные замеры токов и напряжений работы плат и убедился, что замеры в общем совпадают с написанным на платах.

И в поисках необходимого устройства управления наткнулся на обозреваемый драйвер

К сожалению мне не удалось найти более мощный драйвер и я купил на пробу этот и именно он сейчас управляет светильником над моим рабочим столом.
Две микросхемы управления это BP2956

И контролер управления работающий как с пультом так и с приложением на телефоне.

Скаченное приложение
Все просто и понятно изучил «методом тыка».
Так же и работа пульта, выясняется «методом тыка».

И немного о мощности этого драйвера.
Максимум что удалось получить когда работают обе зоны светильника это примерно 26ватт,
это на половину от рабочей мощности светильника.
Я даже не стал делать измерения тепловизором, так как корпус слегка теплый и нет явного перегрева.
На минимуме когда работают две зоны примерно 2.6 ватт
И когда работает одна зона, примерно 1.7 ватт

Итоговые выводы
Итак, драйвер отработал в моем двухзонном плафоне Philips около 4 месяцев.

Сразу о главном: по мощности он для этого плафона откровенно слаб. Однако учитывая, что светильник используется исключительно как дополнительный свет, лично мне его «китайских» ватт вполне хватает.

Что касается заявленных характеристик, то драйвер ожидаемо «недоливает» до обещанных 280мА. Впрочем, плюс-минус 50мА в данном ценовом сегменте — это, как говорится, «в пределах погрешности на ветер». Жить можно.

По управлению
Приложение: Работает по Bluetooth. За время тестирования критических багов или зависаний не замечено. Приложение локальное, «облака» нет, так что управление работает только в зоне действия блютуза.

Пульт Свои функции выполняет, проблем со связью не выявлено.

Плюсы и минусы
Плюсы:
Стабильная работа «мозгов» (Bluetooth и пульт).
Достаточен для дополнительного освещения и совместимого по характеристиках света.

Минусы:
Бюджетные провода с сомнительной пайкой.

Реальный ток ниже заявленного.

Вывод, если вам нужен недорогой способ оживить двухзонный светильник и «умное» управление без претензий на роль основного света — вариант рабочий.

По традиции на вопросы отвечу, обзор дополню.

Ps. если кто-то знает где на али можно купить драйвер мощнее, буду благодарен.

Добавлено:
Для успокоения перфекциониста в себе, добавил измерения тока и напряжения в максимальном режиме потребления ледов.

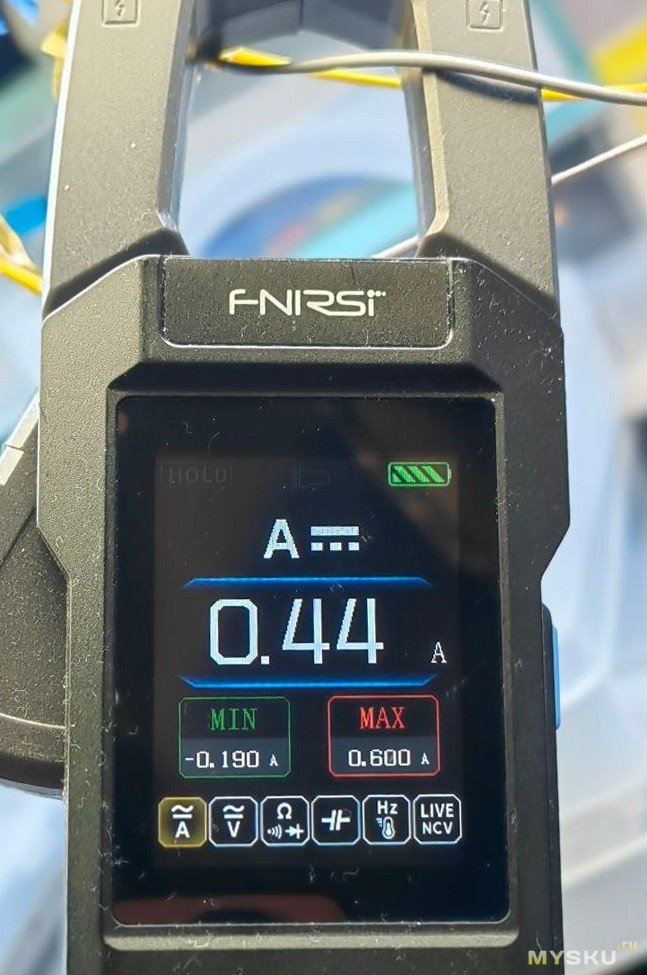

Ток измерял на общем проводе от двух зон, получился 0.44 А, напряжение на одной зоне 56.3 В
мощность общая, примерно 24 ватта, все сходится.
