LED лампа Jazzway 15W GX53. Разбор, замеры, УКН
Лампочка куплена в оффлайне и в OEM виде, поэтому точную модель установить не удалось.
Стоила в три раза дороже обычной, но и это, как, оказалось, не гарантия качества сборки.
Феерическая расстановка точек под катом.
Добро пожаловать!

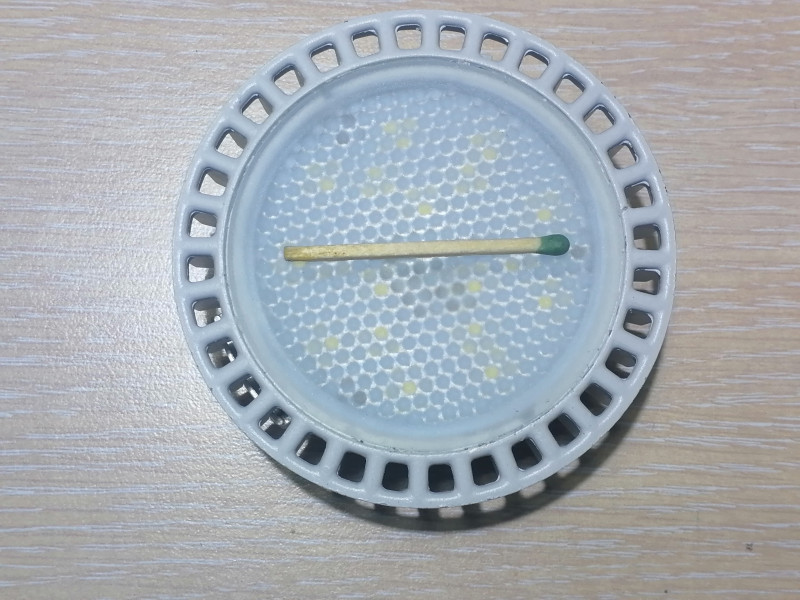

Первое, что бросилось в глаза в магазине — необычно малое для ламп в корпусе GX53 стекло и перфорация вокруг него.
Что ж, пробиваем товар на кассе. И немедленно тащим его потрошить.

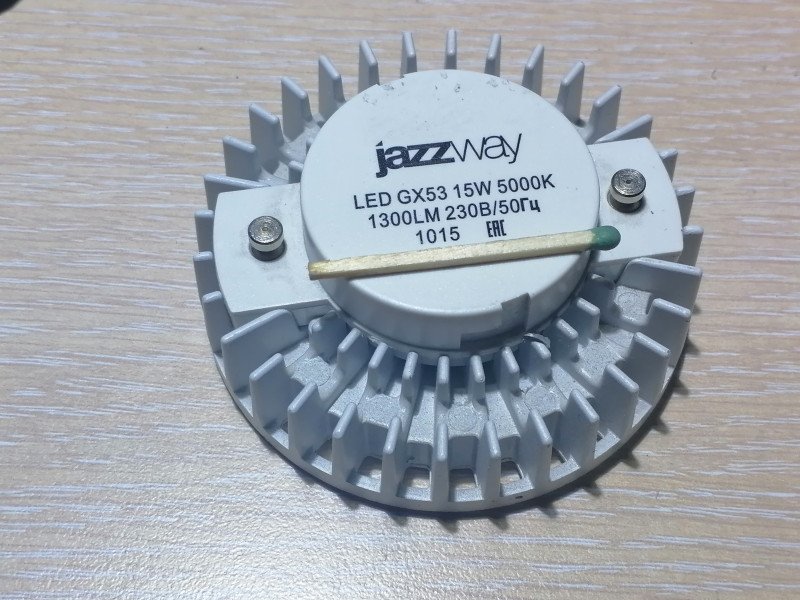

Корпус лампы оребренный и в основном металлический. Нечасто такое можно встретить в наше время.
Если «1015» — это дата изготовления, то в магазине электротоваров непонятно как уцелел немыслимый реликт.

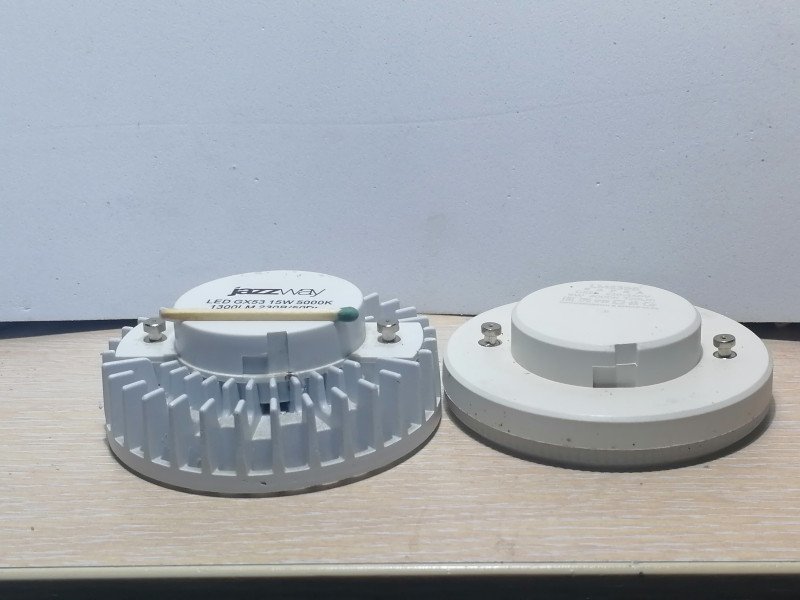

По сравнению с обычной лампой GX53:

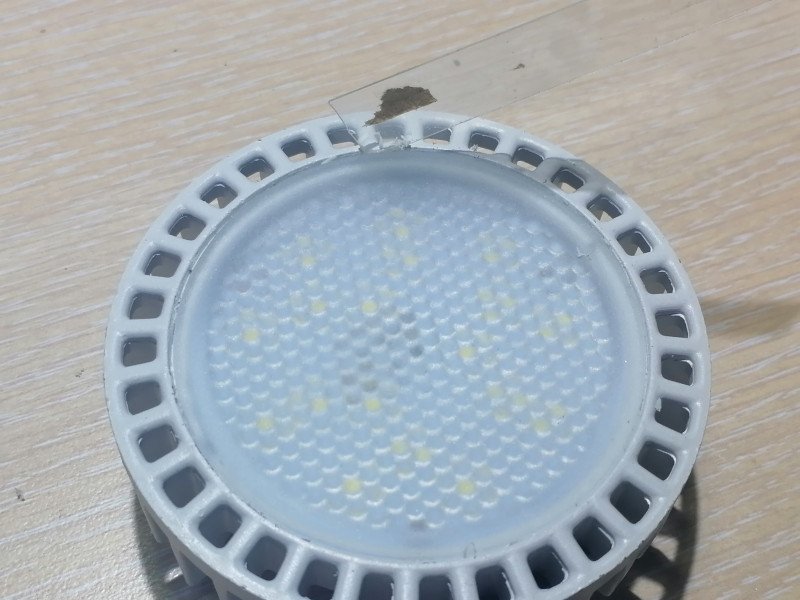

Стекло тут действительно стекло, и оно посажено на клей. Для снятия подливаем в стык с корпусом-радиатором спирт и подсовываем пластиковую полоску:
Так, стекло отковыряли:

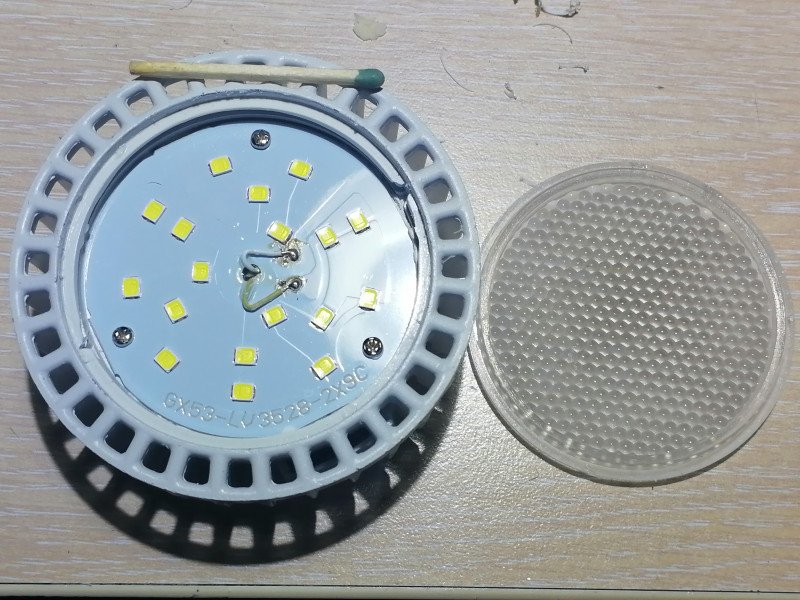

Под ним 18 светодиодов типоразмера 2835, включенных по схеме 2P9S.
Напряжение на светодиодах 81,2 В:

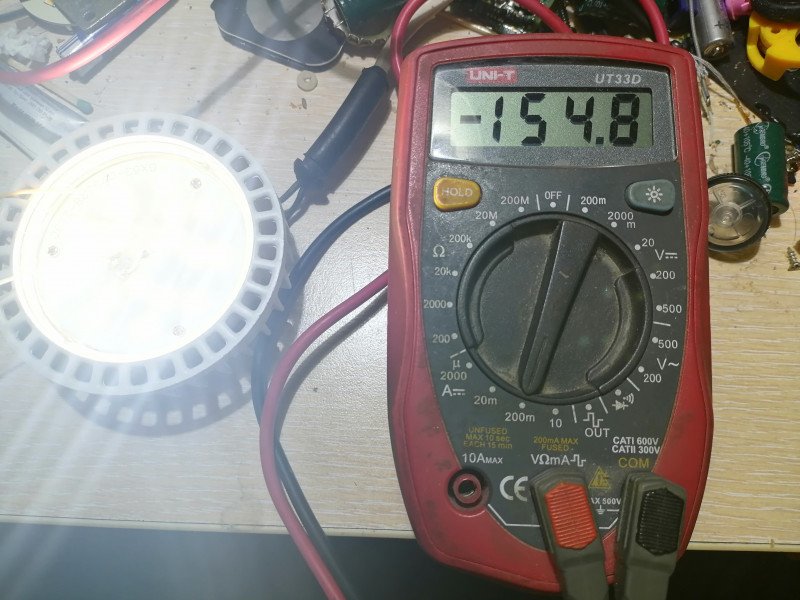

Ток через две цепочки светодиодов примерно 155 мА:

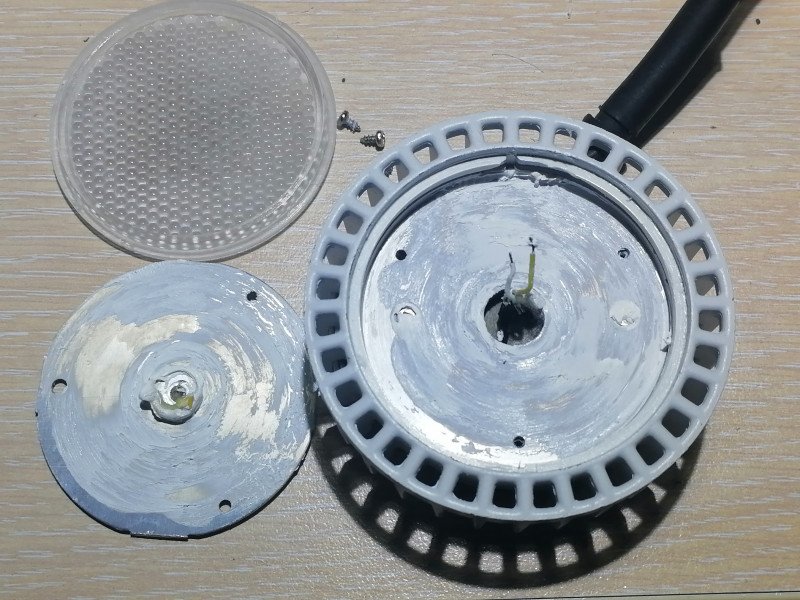

Для снятия пластины со светодиодами её пришлось провернуть, чтобы она отлипла. Но даже после этого на ней остались пропуски в тепрмопасте:
А это значит, что изначально этих пропусков было ещё больше.

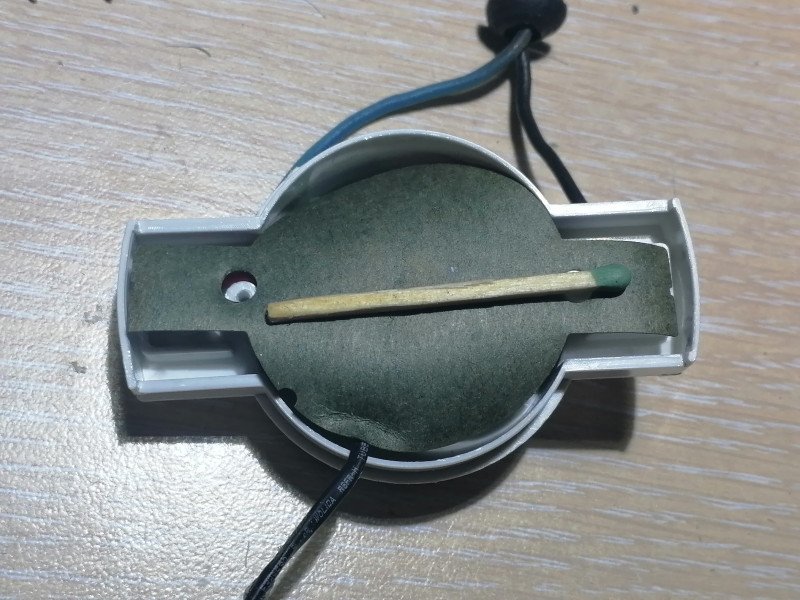

Драйвер вынесен в отдельный пластмассовый кожух, закрепленный на радиаторе:

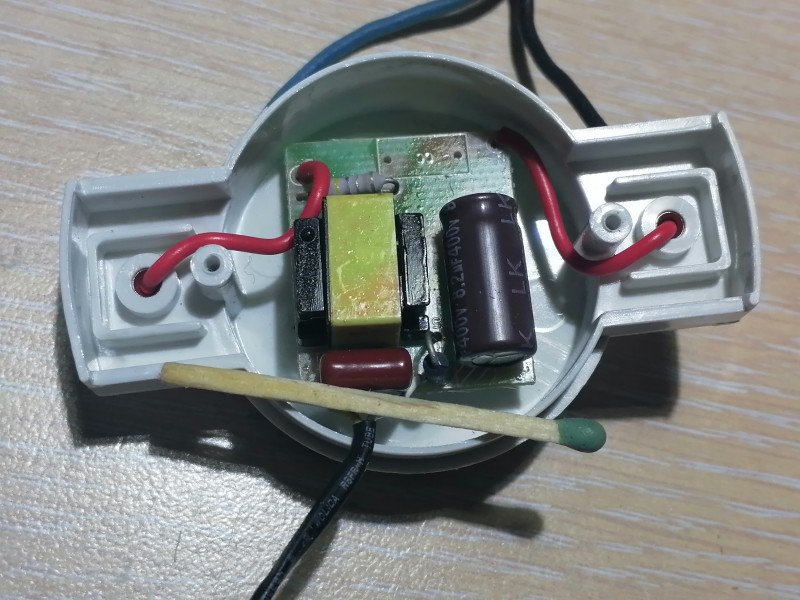

Здесь мудрить особо не стали и сделали плату простой прямоугольной формы:

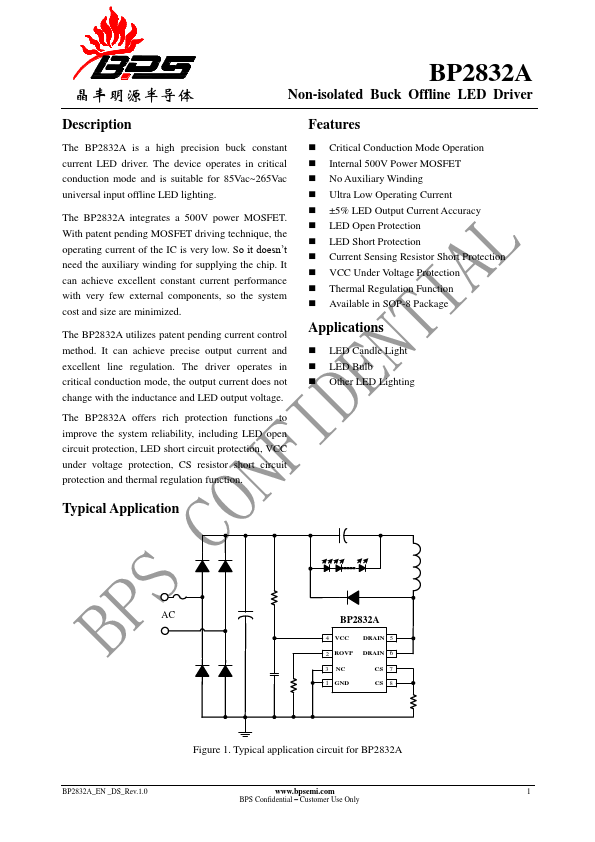

Драйвер реализован на основе микросхемы BP2832A:
Токозадающий резистор набран из двух, так что в теории мощность лампы легко уменьшить, но зачем — при таком радиаторе? Поэтому ограничимся добавлением входного LC фильтра по питанию.

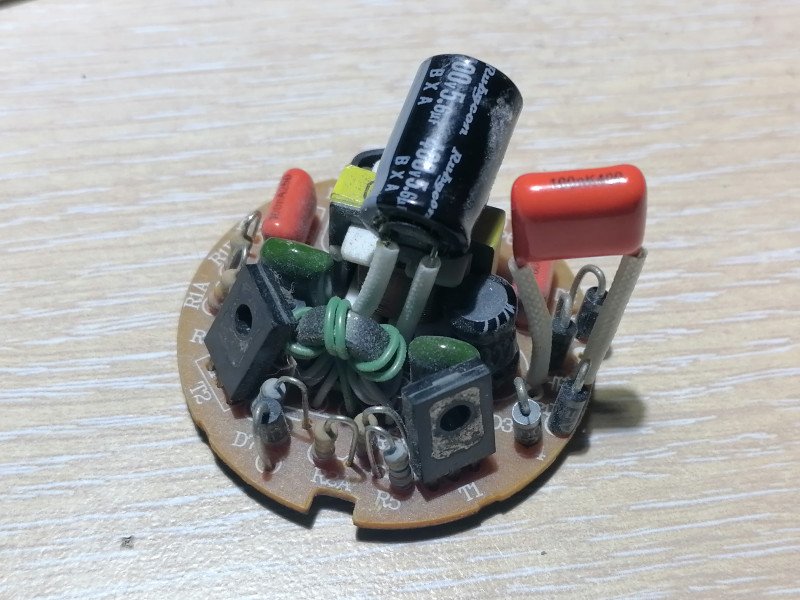

Донором его деталей будет плата электронного балласта от КЛЛ:

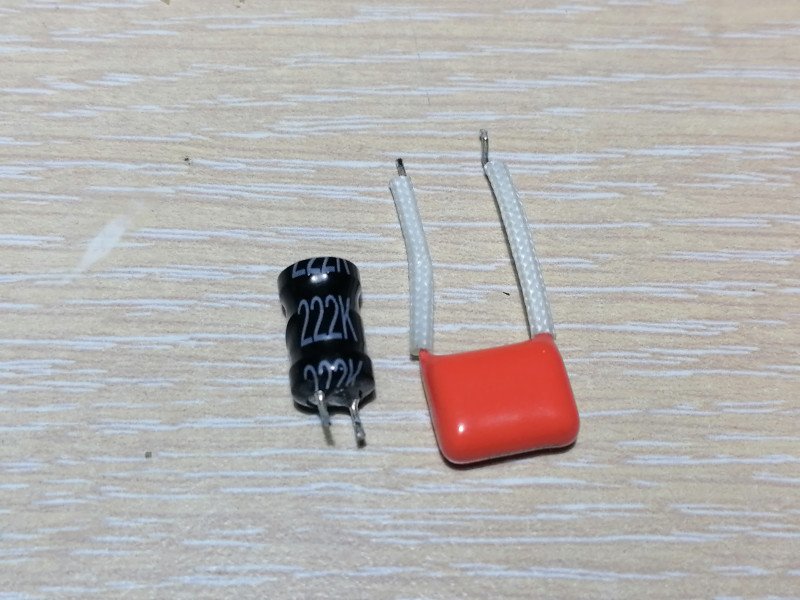

Выпаиваем из неё дроссель-гантельку и пленочный конденсатор на 400 В:

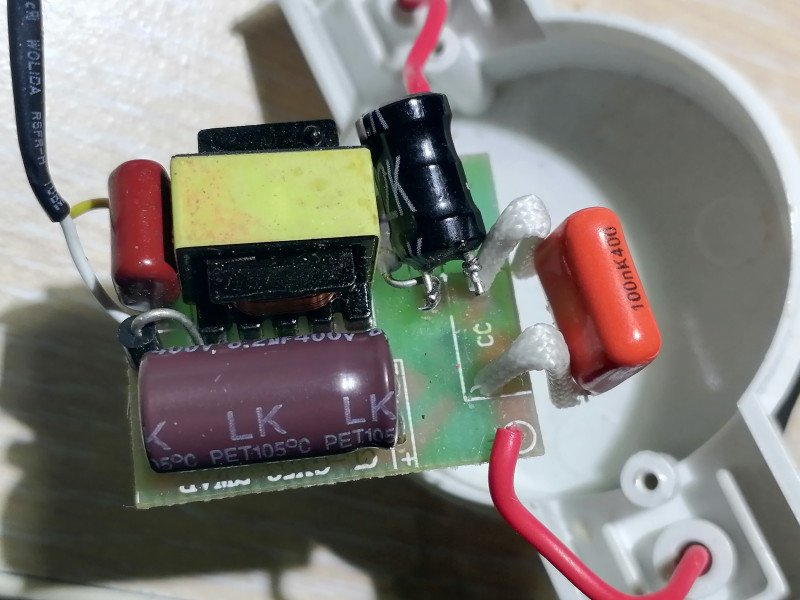

Место для конденсатора на плате драйвера было, а для дросселя — нет, поэтому пришлось исхитряться: выпаивать из платы один из выводов предохранительного резистора и отгибать его вверх, а к выводу пленочного конденсатора припаять проволочный отвод:
После этого лампу можно собрать обратно, не забывая нанести под пластину со светодиодами термопасту как положено.
Вывод: надеюсь, что приведенные выше несложные доработки помогут продлить срок службы данной лампы.
