Крохотное радиореле 433 МГц с кодировкой EV1527 и силовым выходом.

  1. Цена: 111 рублей РФ
  2. Перейти в магазин
Недавно уважаемый Omnicorn публиковал обзор «беспроводных приемных модулей 433 МГц на 4 вывода», тут mysku.club/blog/russia-stores/104633.html
У тех модулей есть существенный недостаток — они не самодостаточны, к ним нужны драйверы даже для подключения реле, поскольку собственные выходы совсем слаботочные.

Предлагаю вниманию читателей более законченное решение.

Платка размером 26 на 13 мм:

Схема включения:

И сразу — медаль продавцу, ибо он талантливо перепутал входы с выходами по цветам (но по расположению при этом не перепутал)! )))
Такая картинка массово распространена, они её друг у друга бездумно копируют.

Впрочем, IN+ и OUT+ всё равно закорочены, а на самой платке назначение выводов подписано:
— Красный, как и положено, плюс питания,
— Чёрный, как и положено, минус питания,
— Белый — выход на нагрузку.

Проводки, кстати, силиконовые, очень приятные.

Правильное подключение:
Синий провод лично я грубо и брутально отрываю за ненадобностью, нагрузка включается между белым и плюсом питания.

Как видим на схеме, обещают всеядность устройства в диапазоне от 3,6В до 24В.

Рассмотрим поближе:

С питанием китаец либо поскромничал, либо перестраховался, — стоит стабилизатор 7533-1 на 3,3В, допускающий входное напряжение до 30В, — но проверять это мы не будем ))

Также есть микрик, светодиод, кварц, мосфет и чип с затёртой маркировкой.

Антенна выполнена отдельным куском провода.

Что имеем из важных параметров от продавца:
«Максимальная нагрузка: 2А
Потребляемый ток: 3,6-5 мА
Рабочая частота: 433 МГц
Чувствительность приема: больше и равна -107 дБм.
Система модуляции: ASK
Формат кода поддержки: код обучения 1527.
Количество сохраненных пультов дистанционного управления: меньше и равно 10.»

На выходе стоит безродный мосфет 20N06 открытым стоком наружу.
Дейтшит обещает 60В 20А и сопротивление канала 23 мОм.

Проверяем.
Измеренное Rds(on) — 51,3 мОм (YR1035+):

Так себе мосфет, канеш… тем не менее, указанный китайцем ток 2А — это всего 200 с копейками мВт мощности на кристалле, легко, а кратковременно можно нагружать и в разы больше.

Но мы решительно говорим наше твёрдое пролетарское «НЕТ» интеллигентским замашкам с расчётами и с математикой вообще, нам нужен живой натурный эксперимент, чтобы результат увидеть глазами и потрогать руками!

Цепляем автомобильную лампочку, две спирали в параллель, включаем реле, крутим ток до 2А:

И идём попить чайку на кухню...
В очередной раз изумляемся способности мохнатых с комфортом разместиться даже в самом неприспособленном для этого месте:


Прошло около 15 минут, состояние явно стабилизировалось, достаю градусник, иду проверять:

Резюмируем — 2А держит легко.
Многие исполнительные механизмы не потребуют дополнительных компонентов, подключаем напрямую — и сразу работает. Надо больше — подключаем электромагнитное реле.

Потребляемый ток исследуемого экземпляра составляет 5,1 мА во всём диапазоне — от 3,6В до 24В.

Рабочая частота, система модуляции и кодировка очевидно соответствуют заявленным, поскольку с купленными у других продавцов пультами работает корректно.

Пультики брал такие, очень сексапильные, на мой взгляд:
Тут: https://aliexpress.ru/item/1005007004269142.html

Батарейка в них легкосменная:

Про количество запоминаемых кодов тоже придётся поверить продавцу на слово, у меня их просто нет сейчас столько, чтобы проверить.

Реле имеет три режима работы, перекрывающих большинство возможных потребностей.
1. Дублирование кнопки. Реле включено, пока кнопка на пульте нажата. Отпускаем кнопку — выключается реле.
2. Триггерный режим. Один раз нажимаем кнопку — реле включается, второй раз нажимаем — выключается.
3. Раздельный. Одна кнопка (или пульт) включает реле, другая выключает.

Программирование элементарно осуществляется микриком на плате:
1. Очистка всех кодов из памяти: нажмите микрик 8 раз подряд, индикатор мигнет семь раз, затем погаснет. Память очищена.
2. Дублирование: нажмите микрик один раз, индикатор загорится, затем нажмите кнопку на пульте, индикатор мигнет 3 раза — всё ОК.
3. Триггерный режим: нажмите микрик дважды, индикатор загорится, затем нажмите кнопку на пульте, индикатор мигнет 3 раза — всё ОК.
4. Режим раздельный: нажмите микрик трижды, индикатор загорится, нажмите на пульте кнопку включения, индикатор мигнет 3 раза, затем нажмите на пульте кнопку выключения, индикатор опять мигнет 3 раза — всё ОК.

Если что-то пошло не так, через 15 секунд реле выйдет из состояния обучения и индикатор погаснет.

Забавное: реле позволяет разные кнопки запрограммировать в разных режимах, смотрите:

Видео Ру:
rutube.ru/video/c16ba04184d1ee306adaaf5824807313/

Видео Ю:
youtu.be/x9rIrKn-DYk

Не могу придумать, зачем бы такая фича могла понадобиться, но вдруг )))

Пульты есть разного формата, разного цвета и на разное количество кнопок.

Как по мне, такие мелкие одноканальные приёмники с силовым выходом во многих случаях практически безальтернативны.

Их можно легко распихать прямо по корпусам исполнительных устройств, включив в разрыв питания, таким образом любой прибор за пять минут становится радиоуправляемым.

На настоящий момент куплено и смонтировано около двух десятков таких реле и пультов к ним, ни одного случая брака не зафиксировано.

Смело рекомендую!
Планирую купить +33 Добавить в избранное
+64 +88
свернутьразвернуть
Комментарии (50)
RSS
+
avatar
+11
  • Naevus
  • 02 октября 2025, 13:09
Не знаю зачем, но заказал. %)
+
avatar
+2
  • avihome
  • 02 октября 2025, 13:13
Полезный обзор, спасибо.
+
avatar
+4
  • dgin
  • 02 октября 2025, 13:20
Максимальное расстояние гарантированного срабатывания?
+
avatar
+2
  • IWRY
  • 02 октября 2025, 13:30
расстояние гарантированного срабатывания
… сильно зависит от пульта и может быть легко увеличено при необходимости подключением антенны требуемого коэффициента усиления и, если надо, с необходимой диаграммой направленности.
А в описанном комплекте — в пределах дома и двора работает, дальше не проверял, помощник нужен))
+
avatar
-1
  • DVANru
  • 02 октября 2025, 15:22
… в пределах дома и двора работает, дальше не проверял, помощник нужен))
+
avatar
+2
  • IWRY
  • 02 октября 2025, 17:58
«Шо, опять?!!!»
Боюсь, супруга будет против)))
+
avatar
0
  • djdff
  • 02 октября 2025, 18:02
а почему у такого молодого и красивого нет девушки?
жена не разрешает…
+
avatar
0
  • IWRY
  • 02 октября 2025, 18:13
у такого молодого и красивого
Хы-хы… лет 30 назад)))
+
avatar
0
  • FiL_In
  • 02 октября 2025, 13:29
Вот бы найти пульт, который врезать в панель как кнопку
+
avatar
0
  • IWRY
  • 02 октября 2025, 13:35
врезать в панель
Навскидку не нашлось, но можно же из такой вытащить?
https://aliexpress.ru/item/1005006422648373.html
+
avatar
+1
Если разрешите добавлю: есть отдельная кнопка ссылка
+
avatar
+1
  • Reverse
  • 02 октября 2025, 13:36
любой пульт подойдет, достаточно врезать кнопку, любую и припаять проводки
+
avatar
+1
Мне вот такой сейчас и нужен: делаю рельсовую систему для панорамного фотографирования.
Большое спасибо!
+
avatar
0
  • Skylab
  • 02 октября 2025, 13:41
У Вас на приводе? Хочу доделать свою ручную, но с рельсами пока не определился.
+
avatar
0
Мне нужно по работе делать панорамные снимки днища автомобилей. У нас в корпусе выбрасывали старые вертикальные жалюзи и я взял верхние алюминиевые профили от них. Привод с редуктором у меня есть. Хочу запитать от батареи электроинструмента. 3D принтер есть. Так что попробую.
Принцип простой: тележка с фотоаппаратом будет ездить на колесиках по двум профилям.
За ссылку спасибо.
+
avatar
0
  • penzet
  • 02 октября 2025, 13:35
Если можно выложите фото платы с обратной стороны.
+
avatar
0
  • IWRY
  • 02 октября 2025, 13:53
фото платы с обратной стороны
… добавлено в обзор.
+
avatar
0
IWRY, а для чего применяете ...? Есть таких же пара штук — лежат без дела, но руки чешутся...)))
+
avatar
+3
  • IWRY
  • 02 октября 2025, 14:24
Для СКУД.
В кабинеты обычно вход по карте, выход по кнопке, и вот сидит обитатель кабинета в кресле за столом, а тут вдруг кто-то в дверь стучится…
Ну влом же вставать?))
/про снижение уровня безопасности все предупреждены и согласились, если что, и про несертифицированность — тоже, хотя есть и сертифицированные решения, они на порядок и более дороже и громоздкие, когда надо — мы их тоже используем/
+
avatar
+2
  • SEM
  • 02 октября 2025, 15:20
Мы провод-«лапшу» к «выпускной» кнопке подключали и кидали по периметру кабинета, в нужных местах врезали кнопки.
В качестве кнопок — дохлые (мозгами) мышки…
Никаких проблем с радиопомехами, внезапно севшими батарейками и поиском куда-то завалившегося радиопульта.
+
avatar
0
  • IWRY
  • 02 октября 2025, 18:09
к «выпускной» кнопке подключали
Разумеется, мы тоже так делаем — когда оно есть в ТЗ и заказчик согласен.
Но бывает по-разному, и хотелки бывают разные.

Никаких проблем
Да и с этим решением их нет.
Дома у меня въездные ворота 13 лет и ворота гаража 6 лет на пультах — ни разу ни одной из озвученных проблем не было ни у кого.
Только батарейки садятся, но они это делают плавно — сперва дальность падает.
+
avatar
+1
а как вы Rds(on) с помощью YR1035+ измеряли?
+
avatar
+2
  • IWRY
  • 02 октября 2025, 14:02
Rds(on) с помощью YR1035+
А разве есть варианты? )
Делаем ему (on) и измеряем Rds как обычный резистор.
Каковым он, собственно, и является для применяемых при измерениях частот и напряжений.
+
avatar
+1
На выходе стоит безродный мосфет 20N06 открытым истоком наружу.
Вы уверены, что истоком? По фото вроде как стоком…

Ну, и про пульт вопрос — от чего питается и надолго ли хватает батареки?
+
avatar
+2
  • IWRY
  • 02 октября 2025, 14:09
вроде как стоком
Ага, спасибо!
Вечно в русских названиях путаюсь, в английском проще))

от чего питается и надолго ли хватает батареки
За полтора года ещё ни одна не села, так что пока понятия не имею))
+
avatar
+4
  • IWRY
  • 02 октября 2025, 15:04
от чего питается
Щас решил посмотреть, как он разбирается, а там крышечка, оказывается!
+
avatar
+1
Пожалуйста, исправьте досадную ошибку в предложении: «На выходе стоит безродный мосфет 20N06 открытым ИСТОКОМ наружу.» Правильно "… открытым СТОКОМ...". Пока вроде бы никто не заметил из любителей покритиковать с понтами. Обзор хороший, заслуженный «плюс»!
+
avatar
+1
  • IWRY
  • 02 октября 2025, 14:25
Вас kdekaluga опередил)))
Спасибо, уже исправил.
+
avatar
0
Мир не без добрых людей.
+
avatar
0
  • djdff
  • 02 октября 2025, 14:24
господа, а есть подобные игрушки с уверенной дальностью в 100 метров? (в городе)
+
avatar
+1
  • dgin
  • 02 октября 2025, 15:07
почему именно 100 метров? И где взять эти 100 метров в городе в свободном/личном доступе?
На промобъекте проводил эксперимент по связи на 200 шагов ( 150 метров). Может и дальше была б связь, но территория объекта закончилась…
+
avatar
0
  • djdff
  • 02 октября 2025, 15:16
сто метров потому как сразу пишу с запасом, а в городе 100 метров есть практически везде, если в верх посмотреть, приемник будет на крыше здания.
вот такие приемники и простые пульты под них очень плохо работают уже на 30 метрах, а 30 метров это 9 этажей.

сразу скажу зачем не суть. надо значит надо. вопрос стоял в дальнобойности.
+
avatar
0
  • klop-2
  • 02 октября 2025, 15:55
… зачем, зачем…
… повороткой управлять!
djdff — я отгадал?
+
avatar
0
  • djdff
  • 02 октября 2025, 16:00
вернемся к сути вопроса :)
+
avatar
0
  • ant_s
  • 02 октября 2025, 15:56
Сдох такой на 28В с током нагрузки ~600 ма. Сдох мосфет и еще что-то. Мосфет поменял, но теперь он коммутирует нагрузку при подаче питания на схему. Управление идет с чипа, видимо там что-то и накрылось, так как амплитуда управляющего импульса на ноге чипа была менее 3-х вольт, что откроет не каждый мосфет. Пришлось городить промежуточный каскад на транзисторном оптроне. После сброса с пульта работает как обычно до очередного отключения питания.
+
avatar
0
  • IWRY
  • 02 октября 2025, 18:10
Мосфет поменял
А смысл менять мосфет при цене платки 100р?
+
avatar
+7
Реле имеет три режима работы
А может и больше, у меня подобная(да и все другие имеющиеся на один канал) имеют доп функцию таймера, на последней даже посчитал и записал
4 клика - таймер, нажал кнопку и через 5 секунд нагрузка выключится,
даже если удерживаешь кнопку.
5 кликов - 10 сек.
6 кликов 15 сек.
7 кликов - 20 сек
+
avatar
0
  • djdff
  • 02 октября 2025, 17:39
надо на 4 каналах посмотреть.
+
avatar
+1
Там какие-то свои «наркоманские» раскладки:
держишь кнопку включено,
нажал вкл, ещё раз нажал выкл,
включен только любой один канал, то есть если был включен «А» а нажата «С», «А» гаснет «С» включается, ещё раз жмёшь «С» выключается и он,
а дальше комбинации два канала так два эдак.
«таймеров» не находил.
По итогу моих опытов одноканальные показались практичнее.
+
avatar
0
  • IWRY
  • 02 октября 2025, 18:15
А может и больше
Завтра проверю, если время будет, спасибо!
+
avatar
0
  • Omnicorn
  • 02 октября 2025, 18:32
Это устройство просто немного не про то. Я брал десяток по 50 рублей штука (70 + баллы за отзыв). Сейчас дороже — 89, ссылка. Они имеют смысл, если нужно какую-то отдельную штуку, не обязательно 220 вольт автоматизировать. 4 канал же легко комбинируется с драйвером, таким как uln2003. Они стоят копейки.
+
avatar
0
Не всегда 4 лучше чем 1: Одноканальные мне удавалось на рандомный пульт от комплекта розеток 433МГц с 6 кнопками обучать(может и на брелок от сигналки отреагирует, хотя сомневаюсь), что с 4 канальным не прокатило, тот исходя из кода одной кнопки пульта 1527 привязывает остальные.
+
avatar
0
  • Omnicorn
  • 02 октября 2025, 20:34
Да, так и есть. Но поскольку я в основном пользуюсь ими не через кнопки, а через хабы с настраиваемыми кодами, не чувствую. Вернее, нет разницы. Что касается более классического управления, компромиссы, конечно, налицо.
+
avatar
+4
  • Jaster
  • 02 октября 2025, 20:56

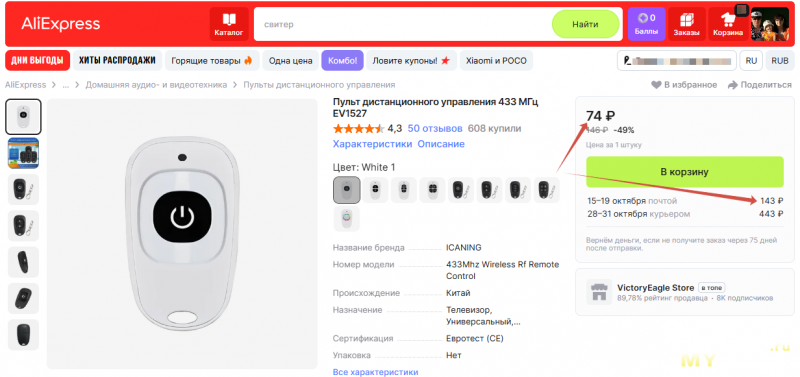

Купил тоже десяток про запас за 323 рубля.
Хотя бывают чуть дороже)
+
avatar
0
  • Omnicorn
  • 02 октября 2025, 22:23
О, отлично. Еще заказал десяток
+
avatar
0

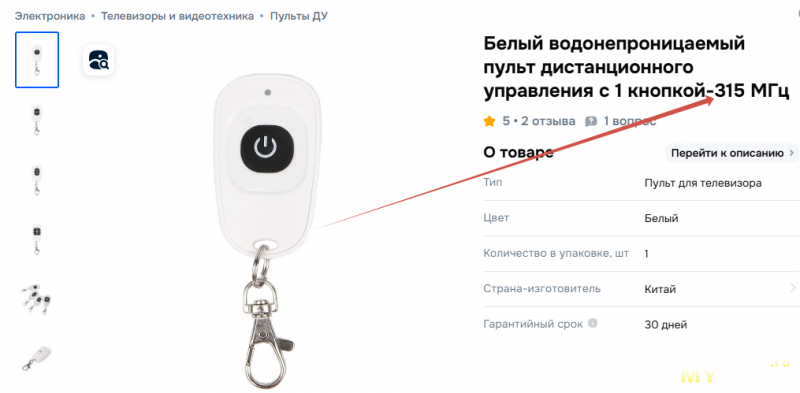

Вообще подарок цена, но «заграничный» озон меня огорчил поэтому мимо(
+
