Понижающий преобразователь на чипе TPS54560 с широким диапазоном входного напряжения 5,5-60 вольт.

  1. Цена: $1.59+доставка
  2. Перейти в магазин

Компактный модуль с неплохими заявленными характеристиками (напряжение до 60 вольт, ток до 5 ампер). Купил на пробу, чтобы проверить, на что он способен в реальности, фото и краткие результаты тестов под катом.





Характеристики со страницы товара:

Тип: Импульсный понижающий преобразователь
Входное напряжение: 5,5 В-60 В постоянного тока
Выходное напряжение: 3,3/5/9/12/15/24 В постоянного тока/регулируемое
Выходной ток: 5 A (макс.)
Разница между входным и выходным напряжением: более 2 вольт
Ток потребления: 1 мA
Пульсации на выходе: менее 25 мВ
Эффективность преобразования: 90% (Vin=12В, Vout=5В 1A)
Частота переключения: 600 кГц
Рабочая температура: -25° C ~125° C
Защитные функции: Нет защиты

Есть даже чертёж платы:

Платка приехала ко мне в обычном почтовом пакете, замотанная в несколько слоёв пупырки. Фото пупырки сделать забыл, товарищ Xi расстроен, минус социальный рейтинг.

Внешний вид (для увеличения можно нажать на фото):

Размеры 40,3(Д)х20,0(Ш)х5,4(В) мм. Крепежных отверстий под винты не предусмотрено. Плата аккуратная, чистая, флюс отмыт, хотя под деталями видны остатки. Кроме ШИМ-контроллера на плате есть диод Шоттки, силовой дроссель, входные и выходные конденсаторы, группа резисторов делителя обратной связи для выбора нужного напряжения и красный индикаторный светодиод.

Суммарная ёмкость конденсаторов на входе — 130 мкФ, на выходе — 290 мкФ, измерял мультиметром прямо на плате. Хотя подозреваю, что такой способ измерения не совсем корректен и может давать большую погрешность, так как мне раньше не попадалась высоковольтная керамика такой ёмкости в этом типоразмере.

Преобразователь построен на базе ШИМ-контроллера TPS54560 со встроенным силовым N-канальным полевым транзистором. Микросхема в корпусе HSOP-8, в основании есть теплоотвод, припаянный к плате, электрически соединён с землёй.

Техасские инструменты в даташите обещают высокую эффективность при малых нагрузках, выходной ток до 5 ампер (это мы позже проверим), возможность работы с малым падением между входом и выходом, защиту от перегрузки, перегрева, перенапряжения на выходе и ряд других полезных особенностей.

Диод Шоттки SB10100L на 100 вольт 10 ампер, корпус TO-277 — даташит.

По входу установлен TVS-диод SMBJ60CA (даташит) для защиты от импульсных перенапряжений, должен повысить живучесть платки при использовании, например, в автомобиле. Диод установлен биполярный, что кажется мне немного странным решением. Защиты от переполюсовки по входу нет, платка наверняка способна выдержать напряжение обратной полярности от маломощного источника, но что-нибудь типа автомобильного аккумулятора легко превратит её в суровый челябинский светодиод.

Для выбора выходного напряжения нужно замкнуть соответствующую пару контактов, остальные должны быть разомкнуты. Можно задать нестандартное напряжение в диапазоне от 0,8 В до входного, для этого припаиваем резистор к выводам ADJ, номинал рассчитывается по формуле R=10000*(Vout-0.8V)/0.8V. Можно впаять подстроечник, но делать это я не советую, потому что это резистор верхнего плеча делителя и при его обрыве на выходе будет максимальное напряжение.

Есть вход EN (Enable), для отключения преобразователя нужно замкнуть его на землю. Также этот контакт удобно использовать для организации защиты от переразряда при питании от аккумуляторов, пороговое напряжение компаратора 1,2 В.
На обратной стороне деталей нет, переходные отверстия под чипом ШИМ-контроллера не закрыты маской, при желании к ним можно припаять радиатор.

Зарисовал схему преобразователя:

Переходим к испытаниям, для этого собрал небольшой тестовый стенд из блока питания и электронной нагрузки.

Ток собственного потребления платы без подключенной нагрузки 0,3 мА при входном 24 В и около 0,5 мА при 12 В; даташит обещает 0,15 мА независимо от входного напряжения, но тут у нас есть дополнительная нагрузка в виде светодиода на выходе. Если замкнуть вход EN на землю, ток падает до 2 мкА.

Вначале я пробовал тестировать преобразователь «как есть», без дополнительного охлаждения, но при больших токах платка стала быстро уходить в защиту по перегреву.

Термофото, входное напряжение 12 вольт, выходное 5 (все фото здесь и далее сделаны после стабилизации температуры, указаны температуры диода и микросхемы ШИМ-контроллера):

Уже при нагрузке в 3 ампера нагрев довольно сильный, при пяти буквально через несколько секунд срабатывает термозащита и преобразователь начинает отключать выход. Порог срабатывания по показаниям тепловизора примерно 155°-160° С на корпусе контроллера, при этом по даташиту максимально допустимая температура кристалла в разделе Absolute Maximum Ratings составляет 150°  ¯\_(ツ)_/¯

Вход 24, выход 12 В:

На 4 амперах уходит в защиту.

Вход 60 вольт, выход 12:

Пришлось колхозить дополнительное охлаждение, приклеил плату на радиатор через термопрокладку:

И поставил вентилятор для обдува.

В результате получаем заявленные 5 ампер:

Но при большой разнице вход-выход даже с обдувом безопасно можно снимать только 3 ампера:

В общем-то, ничего неожиданного в полученных результатах нет; если прочитать даташит дальше первой страницы, можно найти графики областей безопасной работы, по которым максимальный выходной ток в худшем случае равен всего 1,5 А.

Попутно рассчитал КПД для выходного напряжения 12 вольт:

И 5 вольт:

Можно сравнить с графиками референсной схемы из даташита:

Видно, что при большой разнице между входом и выходом потери на преобразование ощутимо растут, соответственно КПД снижается. Показатели референсной платы заметно выше, но там другая рабочая частота и индуктивность дросселя, поэтому нельзя однозначно утверждать что микросхема поддельная. Также можно отметить что КПД зависит от температуры, при прогреве ШИМ-контроллера на 100° он снижается на 1-2%, сказывается рост Rdson силового транзистора.

Шум и пульсации замерялись щупом с пружинкой непосредственно на выходных контактах платы, без дополнительных фильтров.

Без нагрузки преобразователь работает в «экономичном» режиме, пропуская часть импульсов, на осциллограмме видна характерная «пила».

Входное напряжение 12 вольт, выходное 5, ток 1 и 5 ампер:

Даже при максимальной нагрузке уровень пульсаций остаётся невысоким, на медленных развёртках также всё чисто. По осциллограммам можно увидеть что преобразователь работает на частоте чуть больше 600 кГц.

1 и 5 ампер при входном напряжении 60 вольт:

При других сочетаниях входного и выходного напряжения уровень пульсаций также низкий, скриншоты делать не стал.

Переходной процесс на выходе при броске тока нагрузки с 0,5 А до 5 А и обратно (10%-100%):

Плата без проблем выдерживает перегрузку и короткое замыкание по выходу, при токе 5,5-6 А выходное напряжение начинает снижаться, при дальнейшем увеличении нагрузки контроллер ограничивает ток на уровне около 7 ампер, при этом сильно греется диод.

Реакция на КЗ в нагрузке, на первом канале напряжение, на втором выходной ток:

Одна из интересных особенностей контроллера — возможность работы с минимальной разницей между входом и выходом на малых токах. Например, при 5 В 0,5 А на выходе я получил минимальное падение меньше 100 мВ, при 0,2 А меньше 50 мВ. Пульсации в таком режиме возрастают.

Стабильность выходного напряжения хорошая; я не проверял все варианты выходного напряжения, но например при 3,3 В на выходе отклонение во всём диапазоне нагрузок составило +3/-20 мВ, при 5 В +17/-14 мВ, это даже чуть лучше чем показатели референсной платы из даташита.

Что можно сказать в итоге, неплохой модуль с широким диапазоном входного напряжения, компактный, аккуратно сделан, небольшой уровень шума и пульсаций на выходе, есть защита от перегрузки, перегрева и КЗ. Конечно, заявленный выходной ток завышен, а КПД оставляет желать лучшего. Без дополнительного охлаждения, при небольшой разнице напряжений можно рассчитывать на 2-3 ампера, при большой максимум 1-1,5. С охлаждением можно получить больше, но 5 ампер для такой платки явно многовато. Отдельно можно отметить что модуль успешно выдержал все мои издевательства, и волшебный белый дым из микросхемы так и не вышел.

На Али этот модуль есть и в другом магазине, иногда там ниже ценник, проверяйте перед покупкой.

Кстати, мне попадались разные варианты таких преобразователей.

Практически клон обозреваемой платки, возможно более ранняя версия:

А тут плата чуть побольше и на радиаторе:

На этом всё, надеюсь, кому-то было полезно.


Планирую купить +76 Добавить в избранное
+185 +251
свернутьразвернуть
Комментарии (82)
RSS
+
avatar
+3
Не плохо. Положу в корзину

Кому до 24в входного нормально, незабываем народные MP1584. Стоят $3 за 5 штук. Главное поменять входные и выходные конденсаторы, на них экономят и из-за этого пульсации и броски большие.
+
avatar
+25
Я до 24 вольт использую платки на MP2315, там синхронный преобразователь и КПД повыше.
Вот такие:
+
avatar
0
Жму руку! Использую такие же.
+
avatar
+21
К сожалению MP1584 не особо надежные, по крайней мере при высоком входном. У меня в мелкосерийном изделии они использовались, нагрузка 50ма 5в, на входе 21в. Пошли гарантийные случаи, в микросхеме дырка. Пришлось делать свои модули на LN5016.
+
avatar
+1
  • kvarkk
  • 21 ноября 2024, 17:19
Возможно, были по входу всплески напряжения?
+
avatar
+6
  • vlo
  • 21 ноября 2024, 12:56
так тут основная фишка — именно высоковольтный. на 24В всякого вагон и две немаленьких тележки, а вот чего-то выше 50+ сильно меньше. вспоминаются lm2596hv (до 54) да xl7015 (до 80, но маломощный).
+
avatar
0
  • AFCrio
  • 23 ноября 2024, 09:17
Сейчас на али есть на XL7035 (80В 1А)
+
avatar
+31

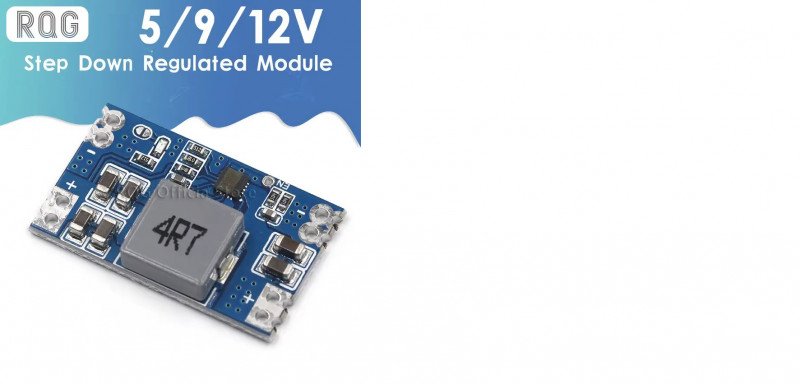

У меня сейчас в фаворите модуль mini560. Синхронная топология, нагрузку держат замечательно, КПД бешеный. Я ими запитываю проекты на ESP32.

+

avatar
+1
Не встречали таких же, но «с перламутровыми пуговицами» от 28 вольт (2 АКБ свинцовых заряженных) чтобы умели работать?
+
avatar
+1
  • Jaster
  • 21 ноября 2024, 13:11
Посмотрите на такие, я брал, от 35 вольт работают.
+
avatar
0
  • Tirexxi
  • 21 ноября 2024, 14:27
От 100В, как утверждают — https://aliexpress.ru/item/1005006209131835.html Мне нужно было до 36в, но «прозапас» — почему бы и нет…
+
avatar
+1
  • kvarkk
  • 21 ноября 2024, 21:37
Вот такие брал — sl.aliexpress.ru/p?key=fnLerW3, до 80 В на входе, правда на выходе до 1,5 А. Зато на алюминиевой плате, хороший теплоотвод.
+
avatar
+2
  • vedroid
  • 21 ноября 2024, 12:11
Этот похоже нужно сравнивать с TPS565201 (меньше $1 за 2шт на Али), а не обозреваемым TPS54560.
+
avatar
0
а какие резисторы менять чтобы например из варсии 5в, сделать 3в?
+
avatar
0
  • miklsh
  • 01 декабря 2024, 23:22
+
avatar
0
  • kvarkk
  • 21 ноября 2024, 17:43
Отличные модули, но официально до 23 Вольт только.
+
avatar
0
  • ybxtuj
  • 24 ноября 2024, 06:00
давно в них разочаровался
во первых они не навидят ёмкост на выходе притом даже невысокую уходя в защиту
во вторых как повезёт так некоторые даже не запускаются как приходят с голом виде
и самое главное они сильно шумные на выходе даже очень
+
avatar
+2
  • miklsh
  • 01 декабря 2024, 23:11
Спасибо за наводку, заказал, пришли.
Так, микро отчет: max выходной ток при котором температура м/с «уже горячо, но палец еще терпит на пределе» ~60* — 3А; 13V -> 3А 3.3V КПД 94%, 3А 5.1V КПД 96%; защита от КЗ срабатывает быстро (большую емкость по выходу если подключать на горячую не любит), но если потребление повышать медленно, на 6A не отключилась (выше не тестировал). Резистор что пометил Rfb, на 3.3V «64B» = 4.53k, на 5.1V «85B» = 7.5k, резистор чуть ниже Rg=1k, Ufb=0.6V, значит Uout = 0.6V/1k * (Rfb + 1k) или Rfb = Uout * 1k / 0.6V — 1k, т.е. при Rg=1k, Rfb на 1.2V = 1k, 2.5V = 3.17k, 9V = 14k, 12V = 19k…
з.ы.: на вашем рендере, на сколько я вижу (цвет черный), вместо конденсаторов дроссели запаяны)))
+
avatar
+5
  • Helg100
  • 21 ноября 2024, 09:12
Пробовал разогнать ШИМ на максимум по даташиту (2.5 мГц). На 1.5 мГц перестает работать.Это наводит на мысль, что поделие либо отбраковка, либо для китайского рынка в бытовом применении. К Texas Instrument отношения мало имеет. До санкций были под рукой оригинальные из штатов, до 2 мГц без проблем работали.
+
avatar
0
Пробовал разогнать ШИМ на максимум по даташиту (2.5 мГц). На 1.5 мГц перестает работать.Это наводит на мысль, что поделие либо отбраковка, либо для китайского рынка в бытовом применении.
Вполне возможно, что это какой-то перемаркированный импортозамещенный клон.
+
avatar
0
  • Dyn
  • 21 ноября 2024, 10:04
Простите за отвлечение от темы — а для чего это нужно? Уменьшает дроссель? Ухудшает кпд?
+
avatar
+1
  • Helg100
  • 21 ноября 2024, 12:52
Изменение частоты работы ШИМа позволяет в большинстве случаев решить проблему ЭМС при проектировке оборудования.
+
avatar
0
  • Taleks
  • 21 ноября 2024, 14:33
Там стоит JW5068A. 500kHz switching frequency.
+
avatar
+7
  • a140083
  • 21 ноября 2024, 14:34
Простите мое занудство, но «мГц» режут глаз — вы точно милли герцы имели ввиду?
Скорее всего, речь о «МГц»
+
avatar
+4
  • Helg100
  • 21 ноября 2024, 15:55
Ваша правда, сударь, торопыга я:)
+
avatar
+4
  • sswa
  • 21 ноября 2024, 09:27
Есть предположение, что на дросселе изрядно сэкономили и поставили с током насыщения около 3-4А
Из-за этого и чрезмерный нагрев при высоком выходном токе и входном напряжении
+
avatar
0
Вот как раз дроссель практически не греется.
+
avatar
+1
  • ender11
  • 21 ноября 2024, 14:20
а он, возможно, и не будет. а броски тока через него будут.
+
avatar
+1
  • sswa
  • 22 ноября 2024, 05:57
А причем здесь нагрев дросселя?
В референс мануале при частоте переключения 400кГц предлагается использовать вот такой дроссель — 7,2uH, 6A — ток насыщения. даташин
А китайцы как всегда в своем репертуаре: задрали частоту до 600кГц и воткнули дроссель на 15uH но с током насыщения в райное 3-4А. Видимо в надежде, что под током индуктивность не упадет ниже тех же 6-7uH.
Но что-то пошло не так :-D
+
avatar
0
А причем здесь нагрев дросселя?
Косвенный признак того, что ток через дроссель больше допустимого.
А китайцы как всегда в своем репертуаре: задрали частоту до 600кГц и воткнули дроссель на 15uH но с током насыщения в райное 3-4А. Видимо в надежде, что под током индуктивность не упадет ниже тех же 6-7uH.
Но что-то пошло не так :-D
В другой версии этих модулей ставят дроссель на 10 мкГн.
Да, по-хорошему, для сравнения с даташитом надо либо полностью повторять референсную плату, либо иметь заведомо оригинальную микросхему.
+
avatar
+1
  • _mic
  • 21 ноября 2024, 12:12
<Суммарная ёмкость конденсаторов на входе — 130 мкФ,… напряжение до 60 вольт,
Я вас поздравляю… выпаивайте конденсаторы и продавайте их по 10 доларов за штуку
+
avatar
+1
  • darek
  • 21 ноября 2024, 12:33
Этому преобразователю нужен хороший теплоотвод, при заявленных токах он долго не протянет.
+
avatar
+2
нужен хороший теплоотвод, при заявленных токах он долго не протянет.
Это можно сказать про 99% подобных платок с али :)
+
avatar
0
  • Shrike
  • 21 ноября 2024, 12:42
К сожалению в электротехнике плаваю.
Нужен стабилизатор (именно стабилизатор, в случае выхода из строя регулятора входное напряжение может подняться до 17-20 вольт, не хотелось бы лишиться дорогостоящего устройства). Входное напряжение плавающее 12-13,6 вольта — регулятор зарядки мотоцикла. Нужно запитать устройство 14 вольт (напряжение включения), мощность до 5 ампер, типовая 2,5 ампера (автосмазчик).
Может кто-нибудь встречался с подобным?
+
avatar
+1
Ну вообще для такой задачи нужен преобразователь, который может и понижать и повышать напряжение. Например, что-то типа такого: https://aliexpress.com/item/1005003681344934.html (сам не тестировал).
Но в вашем случае, думаю, устройства типа автосмазчика должны быть рассчитаны на подключение к сети автомобиля/мотоцикла напрямую.
+
avatar
0
  • Shrike
  • 21 ноября 2024, 16:38
В том-то и дело… Производитель автосмазчика стартовый ток настроил в устройстве на 14В. Но как оказалось не у всех ТС ток зарядки составляет >14В. На моем мотоцикле это 13,4В. Поэтому в нормальных условиях автосмазчик просто не стартует, увы.
Собственно я купил повышайку и уже поставил/настроил — все работает. Но есть одно «но», иногда регуляторы напряжения выходят из строя и вольтаж на аккуме поднимается до неприличных 15-17В. Хотелось бы от этого застраховаться
+
avatar
0
Производитель автосмазчика стартовый ток настроил в устройстве на 14В.
Ток измеряется в Амперах, а не в Вольтах.
Можно настроить ограничение тока, но не стартовый ток. Стартовый ток у устройства будет такой, какой потребует устройство при пуске. Например в импульсных БП при включении в розетку ток стремится к значению тока при КЗ, но на очень короткое время. По мере заряда сетевого электролита ток падает.
+
avatar
0
  • Shrike
  • 07 декабря 2024, 18:01
Спасибо, я в курсе. Хоть и не электрик/электронщик.
Да, я имел ввиду именно стартовое напряжение.
+
avatar
0
Поэтому в нормальных условиях автосмазчик просто не стартует, увы.
А в характеристиках этого автосмазчика что-нибудь сказано про рабочее напряжение?
+
avatar
0
  • Shrike
  • 07 декабря 2024, 18:02
Да. Стартовое именно 14 вольт. А затем может работать и при 13Вольтах. Напряжение отключения 12 Вольт.
+
avatar
0
  • Dyn
  • 23 ноября 2024, 00:49
В регуляторе мотоцикла нечему портиться от старости. Его выход из строя следствие внешних причин, чаще всего изношенного аккумулятора. Вовремя меняйте аккумулятор и регулятор переживет весь мотоцикл.
+
avatar
+1
  • Shrike
  • 07 декабря 2024, 18:02
Спасибо за совет. Попробую ему последовать. (заменил аккум в прошедшем сезоне)
+
avatar
+1
13,4В для заряда акб мало. Вы на холостых изменяли? Нужно измереть на 3-5тыс. об/мин., с включенной фарой. Должно подняться до 14,4-15в. Если не поднимается, возможно проблема с регулятором, проводкой или доп. оборудование подключено какое-то жрущее.
+
avatar
0
  • Shrike
  • 07 декабря 2024, 18:06
Есть много аккумуляторов среди мотоциклов у которых напряжение постоянной зарядки 13,2-14,5 Вольт.
Это даже на сайте производителя написано.

При старте двигателя регулятор выдает максимальное напряжение — ведь старте просадил уже напругу, и мот например неделю стоял. Затем по мере зарядки аккума напряжение заряда немного падает и ампераж естесственно тоже.
Как-то так…
+
avatar
0
  • Dyn
  • 08 декабря 2024, 07:05
Регулятор делает вполне простое действие, прекращает подачу энергии от генератора в бортовую сеть (в которой вас интересует в первую очередь аккумулятор) по достижению некоего порога напряжения. Это не очень принципиальное значение, оно в любом случае выше напряжения аккумулятора и ток будет протекать в аккумулятор обеспечивая заряд. Больше или меньше — всё равно заряд. Поэтому не особо производители стараются обеспечить это значение.
По мере заряженности аккумулятора период когда регулятор держит подключенным к бортовой сети генератор всё короче, на коротких импульсах мультиметр начинает врать. Из этого рождаются легенды о неких алгоритмах регулятора. Но он туп. Он просто замыкает генератор по достижению 15 В
+
avatar
0
  • Shrike
  • 21 ноября 2024, 16:40
Кстати это устройство что Вы предложили не подойдет, так как является понижайкой. Я по неопытности подобное купил на Озоне. Увы пришлось потом брать повышающий модуль.
+
avatar
0
Кстати это устройство что Вы предложили не подойдет, так как является понижайкой. Я по неопытности подобное купил на Озоне. Увы пришлось потом брать повышающий модуль.
Подобное или такое же? Потому что то что я скинул — это не простая понижайка, а гибридный buck/boost преобразователь, это даже по фото платы видно.
+
avatar
0
  • Shrike
  • 07 декабря 2024, 18:07
Видимо подобное.
В лоте ведь написано «понижающий», вот я и сделал вывод )))
По фото платы… )))) Для меня они все «на одно лицо» как китайцы.)))

Все равно спасибо огромное!
+
avatar
+1
Спасибо за обзор, он супер! На века.
+
avatar
0
И вам спасибо за отзыв.
+
avatar
+2
  • tirarex
  • 21 ноября 2024, 13:41
Внезапно неплохой модуль для электро транспорта. При надлежащем охлаждении можно использовать для подключения фар и мозгов каких.
+
avatar
+2
Красивый комплект стенда. Нам бы так хорошо жить. Обзор правильный…
+
avatar
+1
  • Gruffy
  • 21 ноября 2024, 17:31
Спасибо! НЕ знал. Обязательно закажу. Одного взгляда мне было достаточно чтобы хмыкнуть увидев 60 В и 5 А. Вы хорошо описали — всё логично, даже с теплоотводом который трудно эффективно приспособить, такого не будет, но важнее другое — высокое допустимое входное напряжение. Частота преобразования 600 кГц — это хорошо.
Самое привлекательное и странное — цена. У других на порядок выше. Может 0 на выходе продавец не поставил?
Ещё раз спасибо за хороший интересный обзор.
+
avatar
0
при входе из строя шим на выходе будет все входное, как в LM2596?
+
avatar
+2
  • vlo
  • 21 ноября 2024, 18:43
ну а какие могут быть варианты для типичной топологии понижающего преобразователя, у которого выход от входа отделен одним ключем?

есть вот такие платки: https://aliexpress.ru/item/1005005838269476.html
+
avatar
+1
тогда проще супрессор ставить на нужное напряжение.
+
avatar
0
И предохранитель.
+
avatar
+3
  • mozgj
  • 21 ноября 2024, 20:22
Крепежных отверстий под винты не предусмотрено
Вот это большой недостаток большинства таких преобразователей — надежно закрепить можно только пайкой через переходные пины на плату большего размера.
+
avatar
0
  • dgin
  • 22 ноября 2024, 10:21
какие еще пины?
Вон автор приклеил плату к радиатору, а радиатор уже через резьбовые стойки к корпусу прикрутить можно…
+
avatar
+2
  • mozgj
  • 22 ноября 2024, 10:32
Переходные пины в отверстиях VIN/VOUT/GND по углам.
Приклеить к радиатору можно, но термопрокладки имеют свойство со временем отклеиваться, а термоклей без дополнительной изоляции я бы тут использовать не стал, да и он тоже не супер-надежен. Только если зажимать плату между радиатором и еще чем-то.
+
avatar
+1
  • Pash_
  • 25 ноября 2024, 13:44
Клею на радиатор на казанский герметик, особо не придавливая, чтобы слой был в пределах миллиметра.
при нобходимости снять можно ножом, но сам не отваливается.
+
avatar
0
  • EEhd
  • 21 ноября 2024, 23:15
Неспешно ищу изолированный DC-DC до 60В-72В (телеком 48В) выход 5В, меньше ампера надо и, естесствено, за три копейки.)
Взял когда-то muRata HPH-12/30-D48 Series Isolated, 12 VOUT, 30A, Half-Brick DC/DC Converter за копейки, но оно греется на ХХ и требует принудительного охлаждения.
+
avatar
0
  • EEhd
  • 21 ноября 2024, 23:54
Сейчас нашел на али 48В в 12В в поиске «DDIS12TD» закажу несколько.
Но надо такой же только 48В в 5В.
+
avatar
0
  • Serj_I
  • 22 ноября 2024, 01:12
Не дешево ссылка с описанием ссылка
+
avatar
0
  • EEhd
  • 22 ноября 2024, 01:32
Смущает, что URB4805YMD-5WR3 на 5 ватт не находится а гугле. Находится На 6 ватт от MORNSUN. А тут картинка Hi-link. Покупок ноль, и у продавана 166 покупок.
В общем все флажки поднялись.
+
avatar
+1
  • Serj_I
  • 22 ноября 2024, 01:44
Оф сайт ссылка
+
avatar
+2
Неспешно ищу изолированный DC-DC до 60В-72В (телеком 48В) выход 5В, меньше ампера надо и, естесствено, за три копейки.)
Кстати, многие зарядки для телефонов нормально работают от 48 В dc. Вполне себе вариант, если надо по-быстрому что-то приколхозить.
+
avatar
0
  • FILIN7
  • 22 ноября 2024, 12:19
А это не дорогая цена (162руб. без доставки) для такого типа модуля?
Или в нем есть что уникальное?
+
avatar
+1
  • vlo
  • 22 ноября 2024, 14:20
не то что б уникальное, но редкое — высокое напряжение и достаточно большая мощность. если это вызывает вопросы, видимо вам это сочетание не требовалось.
+
avatar
0
  • FILIN7
  • 22 ноября 2024, 18:51
Уже заказал.
Написано для импульсного источника, а я в машину хотел поставить(если старые понижайки не найду), пульсации на звуке будут напрягать?
+
avatar
+2
  • vlo
  • 23 ноября 2024, 15:50
в машине-то он зачем, там никаких 60В не бывает.

автор замеры пульсаций привел — мне к этому добавить нечего.
+
avatar
0
  • FILIN7
  • 23 ноября 2024, 23:01
Т.е. один из моментов возможность подавать высокое входное напряжение, я так понял.
В машине, потому что не помню остались ли обычные понижайки, вот и взял на всякий случай.
+
avatar
+1
  • Herz
  • 24 ноября 2024, 22:52
в машине-то он зачем, там никаких 60В не бывает.
Там бывает куда больше…
+
avatar
+1
  • vlo
  • 24 ноября 2024, 22:58
то что бывает «больше» — лечат не такими методами.
+
avatar
0
  • Herz
  • 24 ноября 2024, 23:17
Разными лечат. Если бы было возможно вылечить простыми — не было бы такой категории «Automotive grade».
+
avatar
0
Регулировку можно сделать и не верхнему плечу, чтобы не рисковать
+
avatar
0
Да в принципе можно, просто для таких платок обычно не требуется постоянно регулировать напряжение, поэтому надёжнее рассчитать и впаять постоянный резистор.
+
avatar
0
Не уверен, но мкфарад вроде быть не должно. Что на входе, что на выходе. Проверьте…
+
avatar
0
Не уверен, но мкфарад вроде быть не должно. Что на входе, что на выходе.
Почему не должно?
+
avatar
0
  • htnhbtv
  • 27 ноября 2024, 05:12
Не могу найти готовый понижающий модуль DC-DC на отрицательное напряжение, нужно чтобы входное было отрицательное и выходное такое же. На али не по глазам… Может кто сталкивался и может подсказать?
+
avatar
0
Обычно такие задачи решаются другими способами. Есть инверторы, есть изолированные понижающие преобразователи… Без схемы не совсем понятно, что вы пытаетесь получить, почему, например, нельзя сразу генерировать нужное отрицательное напряжение?
+
avatar
0
  • htnhbtv
  • 28 ноября 2024, 06:59
Потому что оно уже есть, а теперь понадобилось ещё одно отрицательное, только меньше.
