Инвертор на 3000W (1500) с чистым синусом

Как-то уже рассказывал о своем варианте аварийного питания дома, (кстати мой самый первый обзор на Муське именно про него был ;) -ниже продолжение темы.

Решил заменить модифицированный синус на более чистый, тем более что это стало относительно недорого, если поискать конечно

ЗАчем мне это надо было? А вот практически нет ответа на этот вопрос, вполне и модифицированный устраивал- я не использую его для резервного питания котла, для которого он мог бы реально быть необходимым, все остальное (последние 10 лет) вполне сносно терпит «кривой» и не жалуется :)

Заказывал в тот момент, когда мой старый инвертор «умер», и у меня стали закрадываться сомнения в возможности его оживить (схемы нет, проблема была странная), а стоимость нового с чистым синусом по цене почти сравнялась с набором выходных мосфетов… сидел рассматривал-рассматривал и как-то «случайно» заказал :)

Продаж у продавца много, отзывы в своем большинстве неплохие- поверил ;) Тем более что вроде как можно и отказаться при получении было теоретически, если что-то не устроит. Решил что если даже вдруг приедет модифицированный синус, то за эту цену и это будет неплохо. Мощность выбирал максимальную имеющуюся в наличии.

Пока «ждем заказ» можно просмотреть картинки вариантов и описание из магазина:
Конечно же, указанная на корпусе мощность является показушной- так называемой пиковой кратковременной. Реальная, по заверениям этого же продавца, является примерно 1/3 от пиковой при модифицированном синусе и 1/2 при чистом.
Сразу оговорюсь, в теорию (почему именно так) не вникал и обсуждать это скорее всего не имеет практического смысла, ниже объясню почему.
Ну т.е. пока условно считаем, что купленное имеет долговременную мощность 1500Вт, тем более что об этом и сам продавец заявляет (если зайти в подробное описание характеристик)

Мощность пиков: 3000 Вт
Номинальная мощность: 1500 Вт
Входное напряжение: 12 В
Выходное напряжение: 220 В переменного тока/50 Гц + 3 Гц
Вес: 1650гр
Размер: 290х120х70 мм
Интеллектуальный светодиодный дисплей входного напряжения
Форма выходного напряжения: чистая Синусоидальная волна
Эффективность преобразования: 90%

---

Не знаю, стоит ли отвлекаться/повторяться с подробным описанием как я использую инвертор? Наверное для понимании ситуации не помешает, поэтому максимально кратко, для тех кто не читал мои обзоры по этой теме, чтобы прояснить мои запросы:

На даче относительно часто пропадает электричество, иногда на целый день.
Чтобы проживать в относительно комфортных условиях, сделано разделение проводки на «гарантию/аварийную» (в которую входит освещение, насос/скважина, бОльшая часть розеток) и «бытовую/все остальное».
В остальное входят холодильник, морозильная камера, стиралка, электронагреватели воды, розетки в которые включена мощная бытовая техника на кухне- ну короче все то, без чего можно спокойно прожить относительно длительное время.
Отопление (камин) и готовка у меня не на электричестве, поэтому там тоже все нормально — подогреть воды или приготовить кушать на газе проблем нет.

Для запитывания «гарантии» и используется инвертор и 190А/ч аккумулятор (обычный автомобильный). Предположительная пиковая нагрузка потребителей до 800 Вт (при включении насоса скважины для набора воды в гидроаккумулятор- это примерно до минуты). Длительная до ~200 Вт (освещение, ТВ, ноут, зарядки...)

---

Старый инвертор, на момент приезда купленного, отремонтировать уже удалось (дорожка от датчика температуры прогнила под впаянным трансформатором), необходимость в заказанном пропала, но любопытно же его сравнить со старым!? Отказываться от заказа не стал, хотя при получении инвертора честно говоря сначала расстроился- вес показался подозрительно легким, а размеры какие-то уж несуразно миниатюрными. Зная склонность китайцев изрядно завышать характеристики не питал особых иллюзий, но все-таки решил посмотреть «что же оно такое»

Итак, что в коробке:Комплектные провода, кстати, довольно приличные -тяжелые и жесткие, похоже «сплошная» медь :)Диаметр (с некоторым продавливанием изоляции) порядка 7ммОднако этого все равно мало, учитывая расчетные токи превышающие сотню ампер.

Комментировать покупку наверное нагляднее будет в сравнении:
Размеры, которые меня смутили.

Обратите внимание, старый инвертор был еще относительно честным изделием, на его корпусе «гордо» красовалась цифра 1500, при заявленной пиковой в 3000. Новый же «имеет крупным по черному» надпись 3000W

По «морде»- в отличие от старого, имеется индикация только входного напряжения. В остальном одна фигня...Сзади: бросается в глаза разница диаметра клемм, 6мм против 8мм
Первым делом после получения, естественно, была проверена форма сигнала- тут не обманулиТак выглядит модифицированная со старого

---

Разбирать будем? На хрена же иначе мы его покупали!? ;)

Если коротко по предполагаемой мощности: старый с модифицированным синусом имеет два параллельно повышающих модуля, новый три (хоть трансы и немного поменьше), но можно сказать паритет.

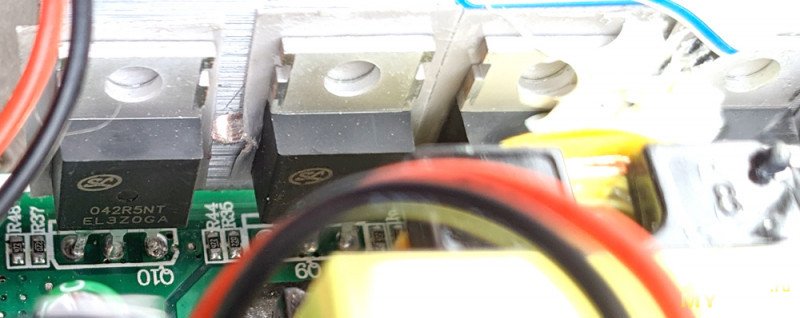

На повышайках стоят мощные низковольтные мосфеты 042R5NT (240 А)Выходные: на старом инверторе 24N50 (как раз благодаря обзору коротнул случайно-пришлось менять:)на новом более мощные 40N60Даже трудно сделать однозначное предположение о мощности…

Как правило, в разобранном виде обычно можно найти косвенное указание более-менее реальной (проектной) мощности устройств. Вот старый с модифицированной синусоидой-как Вы думаете какая у него мощность первоначально задумывалась? :)

На новом даже трансформаторы подписаныну и как подтверждение предположения, на плате тоже имеется любопытная маркировка

Кстати, если этому верить, то китаец почти не обманул в описании- действительно модифицированная номинал 1/3 от пиковой, а чистый синус (ну почти) 1/2

Ладно, это все теория -давайте проверим новый инвертор под нагрузкой!
Подходящую нашел в виде масляного радиатора на 2 кВт. Особенно удобным оказалось то, что два его режима имеют разную мощность (1.2+0.8)

Правда «запротоколированное измерение» получилось всего только одно! :)Но не пугайтесь, инвертор пережил его ;)
Просто в процессе этих экспериментов, пока не подошел к главным замерам, аккумулятор изрядно подсел (да и в возрасте он уже). Как видно из фото, просадка на аккуме на этот момент ниже 11в (а в инверторе имеется защита на этот параметр).
От себя могу сказать, что начинал с 2000 Вт, как-то даже работало пока я настраивался… когда подошел к фиксации процесса, то уже выше 1200 не тянуло -на 2000 инвертор стал уходить в защиту.

По итогу делаю вывод: 1200 тянет вообще нормально, 2000 относительно кратковременно работает точно, про 3000… ну не знаю- тут и емкость аккумулятора нужна и провода, я бы не рисковал нагружать.

Без нагрузки, потребляемый ток инвертором от аккумулятора примерно 1.3А.

Погонял несколько минут инвертор с нагрузкой 1200 Вт, чтобы посмотреть как он себя чувствует в плане «нагрева». Есть хорошая и плохая новость ;)
Хорошая: мосфеты (еле теплые) и вообще электронная начинка не особо греется, похоже есть некоторый запасПлохая: имеется некоторый локальный, довольно сильный нагрев в месте вводов от аккумулятора на повышайки (~70 градусов), при чем не на всех, а на двух из трех (они все в параллель включаются). Пайка снизу вроде приемлемая, но на всякий случай пропаял полигоны мощным паяльником.Скорее всего виноваты панели предохранителей -ток довольно большой идет через них, греется в местах контакта, на всякий случай поджал их немного. Я бы предохранители слегка приподнял на шинах (чтобы доступ был) и просто припаял (за 10 лет на старом не приходилось их менять).

По старому инвертору не делал тестов с нагрузкой и термограмм, так как на тот момент ожидал заказанные выходные мосфеты (коротнул щупом осциллографа). Позже не стал с этим заморачиваться, так как за почти 10 лет работы особых претензий к нему нет, испытывать еще раз его «терпение» не захотелось, да и речь в обзоре вообще-то не о нем.

---

Плюсы нового-чистый синус, почти честные 1500, симпатичный, малый размер.

Минусы — непонятки с локальным нагревом при большой нагрузке. Не особо удачное расположение предохранителей, с сильным прогревом рядом находящихся конденсаторов.

Плюсы старого — полностью «автомат»(При пропадании/ухудшении сети автоматически переключается в режим генерации от аккумулятора. Так же автоматически переключается обратно на бытовую сеть и начинает заряд аккумулятора большими токами-заявлено 20 AMPS). Индикация выходного напряжения.

Минус — модифицированный синус (Не все потребители это переносят одинаково безболезненно, у меня ваттметр/розетка дым пустила при замерах. Асинхроны греются -нежелательно их запитывать таким. На некоторой аппаратуре от дежурки можно услышать «цокотение неправильных импульсов бьющихся головой и по голове» -приходится отключать из розетки, чтобы не раздражало ;)

Оставил новый купленный в качестве запасного. Есть конечно некоторые неудобства, в сравнении со старым (особенно нюансы с подключением зарядки, моя к тому же и заряжать еще будет долго этот аккумулятор), но за эту стоимость…
Кстати по стоимости: можно дождаться более хорошей цены, мне попадалось на глаза снижение до 4000р (возможно и ниже бывает)
