Доработка (переделка) портативного паяльника 15W USB .
- Цена: 10 у.е.
- Перейти в магазин
Приобрел недавно недорогой портативный паяльник (ноунейм).
Работает от USB и от встроенного аккумулятора ( 650 mAh )
Точно не засекал, но примерно на средней температуре паяльник автономно проработал около 25 мин.
Из описания:
*Паяльник мощностью 15 Вт с температурным диапазоном 260–450°C
*Паяльник оснащен встроенной батареей 650 мАч и поддерживает питание от USB Type-C. Его можно подключить к пауэрбанку, розетке или ноутбуку, что делает его удобным в любом месте.
*Быстрый нагрев за 8 секунд
*Интеллектуальная система контроля температуры предлагает три уровня настройки (260–330°C, 330–380°C, 390–450°C), которые подойдут для разных типов задач. Управление осуществляется одним нажатием кнопки.
*Сменные жала для универсальности
*Размер паяльника: 192 × 14 мм
*Вес паяльника: 45 г
Больше наверное из спортивного интереса, решил заменить аккумулятор на более ёмкий.
Вот что получилось.
Исходник, как говорится.
Будем ставить аккумулятор 16650 ёмкостью 2000 мАч.
Так как он толще исходного аккумулятора и не влазит в корпус, будем паковать его в корпус от одноразовой сигареты.
По центру паяльника есть винтик, но выкрутив его паяльник разобрать не получится.
Спереди и сзади, под сьемными колпачками, еще по 2 винта.
Колпачки приклеены, но не намертво ( в моём случае ).
Всё это разбираем и добираемся до внутренностей.
Аккумулятор как и заявлено 650 мАч.
Сравнение аккумуляторов
Вытаскиваем заглушку из корпуса эл.сигареты, делаем отверстие под зарядку ( type-c ) и закрепляем удобным способом. Я тупо приклеил.
Отпиливаем ненужную часть корпуса.
Да, кому интересно вот держатели жала.
Далее собираем конструкцию. Корпус от эл.сигареты немного больше по диаметру чем корпус паяльника. Решил одним слоем термоусадки. Состыковалось очень плотно, но кудаж без суперклея!!! Немного накапал.
Кстати в корпус от электронки ( а он из металла ) чётко входит 18650 аккумулятор, но я не поставил 18650, так как нет совершенно места спрятать провода внутрь.
Далее облагородил и дополнительно закрепил термоусадкой.
И вот такое получилось.
По весу сталь тяжелее на 30грамм, по длине длинее на 3см .
Паяльник очень понравился.
15 Вт реально есть.
Жала на АЛИ есть от 1евро.
Как то так…
Работает от USB и от встроенного аккумулятора ( 650 mAh )
Точно не засекал, но примерно на средней температуре паяльник автономно проработал около 25 мин.
Из описания:
*Паяльник мощностью 15 Вт с температурным диапазоном 260–450°C
*Паяльник оснащен встроенной батареей 650 мАч и поддерживает питание от USB Type-C. Его можно подключить к пауэрбанку, розетке или ноутбуку, что делает его удобным в любом месте.
*Быстрый нагрев за 8 секунд
*Интеллектуальная система контроля температуры предлагает три уровня настройки (260–330°C, 330–380°C, 390–450°C), которые подойдут для разных типов задач. Управление осуществляется одним нажатием кнопки.
*Сменные жала для универсальности
*Размер паяльника: 192 × 14 мм
*Вес паяльника: 45 г
Больше наверное из спортивного интереса, решил заменить аккумулятор на более ёмкий.
Вот что получилось.
Исходник, как говорится.
Будем ставить аккумулятор 16650 ёмкостью 2000 мАч.Так как он толще исходного аккумулятора и не влазит в корпус, будем паковать его в корпус от одноразовой сигареты.
По центру паяльника есть винтик, но выкрутив его паяльник разобрать не получится.Спереди и сзади, под сьемными колпачками, еще по 2 винта.
Колпачки приклеены, но не намертво ( в моём случае ).
Всё это разбираем и добираемся до внутренностей.
Аккумулятор как и заявлено 650 мАч.
Сравнение аккумуляторов Вытаскиваем заглушку из корпуса эл.сигареты, делаем отверстие под зарядку ( type-c ) и закрепляем удобным способом. Я тупо приклеил.Отпиливаем ненужную часть корпуса.Да, кому интересно вот держатели жала.Далее собираем конструкцию. Корпус от эл.сигареты немного больше по диаметру чем корпус паяльника. Решил одним слоем термоусадки. Состыковалось очень плотно, но кудаж без суперклея!!! Немного накапал.Кстати в корпус от электронки ( а он из металла ) чётко входит 18650 аккумулятор, но я не поставил 18650, так как нет совершенно места спрятать провода внутрь.
Далее облагородил и дополнительно закрепил термоусадкой.И вот такое получилось.
По весу сталь тяжелее на 30грамм, по длине длинее на 3см .Паяльник очень понравился.15 Вт реально есть.
Жала на АЛИ есть от 1евро.
Как то так…
Самые обсуждаемые обзоры
| +35 |
1813
38
|
| +58 |
2371
35
|
Но чуть шаг в сторону — больше теплоёмкость объекта пайки либо больше продолжительность работы — и увы, уже с подобной автономкой и мощностью ничего не выйдет, потребуется другой аппарат. Очень специфическая ниша для таких паяльников…
+ за смекалку и прямые руки.
18650 вставляется ну очень плотно. Именно в эту электронку. Но думаю можно и что то другое приспособить, но будет большой переход на оригинальный корпус. А так красиво получилось.
Вот есть всё в наборе и новая версия с экраном:
a.aliexpress.com/_c4BVgQNR
Но прикольно.
Или у Вас чуть другой паяльник, или Вы ошиблись.
В моем случае светодиод ближе к жалу показывает зеленый минимум, синий средний, красный максимальный.
Это температура жала.
Второй светодиод это индикация заряда батареи. Зеленый максимум, синий средний и красный минимум.
Я доволен!!!
Да и не сутками ж паять.
Точно такой же паяльник, только я не разобрался как разбирать, а ломать не хотелось.
Хотите короткое жало, берите паяльную станцию на жалах С245, С210 или С115.

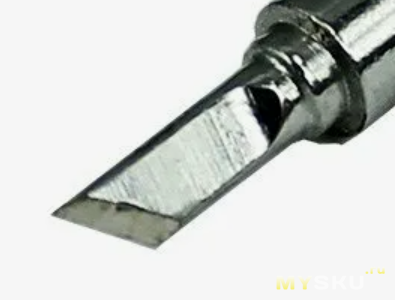

Ну и дали нам беспроводное паяло на немного Вт (даже не знаю на сколько Вт) с жалом-топориком (на скрине). А провод там примерно 0,5 мм кв2 сечением. Паять надо было внахлест, с термоусадкой на место пайки после. Ерзал я, ерзал, так и не смог припаять. Припой не растекался, изоляция плавилась, припой вставал комом, провод забирал все тепло от жала. Бесполезное занятие. С тех пор к беспроводным паяльникам отношусь с ухмылкой — бесполезная штука.
