Самые дешевые ААА Li-ion аккумуляторы, заряжаемые по USB и с 1.5В на выходе. Часть 3
Начало
Часть 2
Внезапно купил действительно самые-самые дешевые устройства такого рода.
120 руб. за 1 шт. Дешевле не бывает.
Посмотрим как они работают, заглянем внутрь и даже сделаем маленькое открытие.
Приятного просмотра.
MNKE покупались тут. Через несколько дней после моей покупки китайцы товар изъяли из лота и перекинули сюда + подняли цену до 612 (552 по карте).
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Что заявлено
Никакого блистера. Все упаковано в картонную коробочку.
Двуглавый зарядный кабелёк точно такой же как у Beston из предыдущей статьи. Запомним это.;)
Взвешивание.
При зарядке мигает синий светодиод под полупрозрачным рассеивателем вокруг плюсового контакта. По окончанию — светит непрерывно.
Ток заряда чуть меньше 100мА. Полный заряд занимает немного больше 2.5 ч.
Разряд током 100мА.
Вторая (информационная) ступенька в наличии. После ее окончания напряжение отрубается контроллером и МС3000 прекращает запись. Поэтому продолжение кривой «в ноль» на графиках отсутствует.
Примечание. Шкала времени на графиках весьма условна (всегда занижает). В любом случае, реальные численные значения мАч и мВтч вытягиваются из лог-файлов.

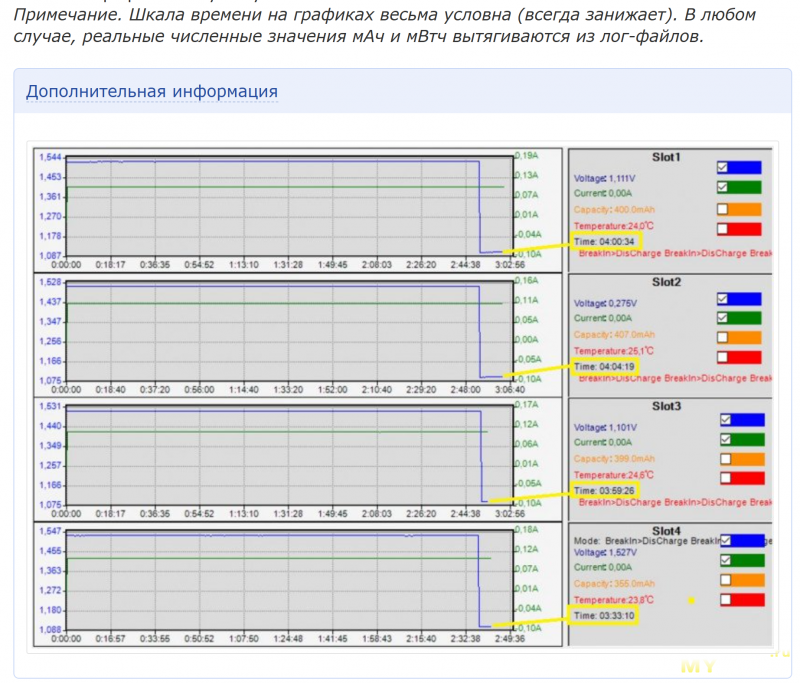

На остальных токах. Справа, для сравнения, результаты, полученные для Smartoools.
Емкость MNKE определялась ДО начала второй (информационной) ступеньки. Если учитывать вторую ступеньку, то «ёмкость» увеличится:
• на 10-12 мАч (при 100мА)
• на 60-70 мАч (при 750мА)
Напомню, что ААА Smartoools мне пришли с новомодными чипами IP5167, имитирующими разрядную кривую Ni-MH. ОЕМ-поставщики Smartoools с прошлого года начали их бессистемно использовать то в АА, то ААА. Возможно, и в других подобных устройствах (типоразмеры D, C и «Крона»), брендируемых как Smartoools.
Для Smartoools приведены полные емкости разряда до 1В.
Потроха
Содержимое один в один как у недавно вскрытого Beston (см. Часть 2).
Управляющая МС там и там одинакова. LC9203D от LiChi.
Даташит на LC9203D пока не найден.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Получилась наглядная иллюстрация того, как одно и тоже можно продать в 2 раза дороже. Ну или купить в 2 раза дешевле.;)
Особенно веселит вот эта картинка:
Всего доброго.
Часть 2
Внезапно купил действительно самые-самые дешевые устройства такого рода.
120 руб. за 1 шт. Дешевле не бывает.
Посмотрим как они работают, заглянем внутрь и даже сделаем маленькое открытие.
Приятного просмотра.
MNKE покупались тут. Через несколько дней после моей покупки китайцы товар изъяли из лота и перекинули сюда + подняли цену до 612 (552 по карте).~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
MNKE
Что заявлено
Никакого блистера. Все упаковано в картонную коробочку.Двуглавый зарядный кабелёк точно такой же как у Beston из предыдущей статьи. Запомним это.;)Взвешивание.
При зарядке мигает синий светодиод под полупрозрачным рассеивателем вокруг плюсового контакта. По окончанию — светит непрерывно.
Ток заряда чуть меньше 100мА. Полный заряд занимает немного больше 2.5 ч.
Разряд током 100мА.
Вторая (информационная) ступенька в наличии. После ее окончания напряжение отрубается контроллером и МС3000 прекращает запись. Поэтому продолжение кривой «в ноль» на графиках отсутствует.Примечание. Шкала времени на графиках весьма условна (всегда занижает). В любом случае, реальные численные значения мАч и мВтч вытягиваются из лог-файлов.
Дополнительная информация
На остальных токах. Справа, для сравнения, результаты, полученные для Smartoools.
Емкость MNKE определялась ДО начала второй (информационной) ступеньки. Если учитывать вторую ступеньку, то «ёмкость» увеличится:
• на 10-12 мАч (при 100мА)
• на 60-70 мАч (при 750мА)
Напомню, что ААА Smartoools мне пришли с новомодными чипами IP5167, имитирующими разрядную кривую Ni-MH. ОЕМ-поставщики Smartoools с прошлого года начали их бессистемно использовать то в АА, то ААА. Возможно, и в других подобных устройствах (типоразмеры D, C и «Крона»), брендируемых как Smartoools.Для Smartoools приведены полные емкости разряда до 1В.
Потроха
Содержимое один в один как у недавно вскрытого Beston (см. Часть 2). Управляющая МС там и там одинакова. LC9203D от LiChi.
Перевод таблички с сайта LiChi
Даташит на LC9203D пока не найден.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Получилась наглядная иллюстрация того, как одно и тоже можно продать в 2 раза дороже. Ну или купить в 2 раза дешевле.;)
Особенно веселит вот эта картинка:
Всего доброго.
Самые обсуждаемые обзоры
| +86 |
6162
277
|
| +49 |
1935
56
|
| +70 |
5035
62
|
ozon.ru/t/hoGKIyA
И главное отличие этой красоты от обычных D-батареек — там на выходе завсегда ~1.5В c минимальной просадкой (вплоть до почти полного разряда). Поэтому электроподжиг должен работать безупречно (если исправен).
Ибо мощности там на выходе хоть попой ешь. Многие сей момент не так что бы ясно осознают…
С чего вдруг ваш коммент столь яростно минусуют — для меня загадка.
Наверное, потому, что начальные картинки не столь дотошно изучают.;)
Понял… это поделие заряжается как литиевый аккумулятор, а на выходе дает пародию на 1,5В батарейку…
Ниже — правильный ответ от Stranger12.
В развернутой форме.
Заряд: — 5В/~100мА (макс) → алгоритм CC/CV до 4.2В на литий-ионной скрутке, потом до тока отсечки (у чипов LiChi = 1/10 тока CC). +потери
Разряд: понижайка DC-DC до 1.5В. + сглаживание + потери.
На выходе получается то, что получается.
области применения у них пересекаются лишь частично, полностью одно другим не заменить. где-то лучше одно, где-то другое, где-то вообще батарейки того или иного вида.
Только что попробовал по приколу стартануть заряд сабжевых девайсин в 2-х состояниях:
— 1-я ступенька (1.5В)
— 2-я ступенька (1.1В)
на МС3000 (режим Ni-MH, заряд, 100мА).
И сразу же получил сообщения: «коннекшен брейк», что в переводе означает «давай_досвиданья».
Думаю, менее замысловатые ЗУ в такой ситуации могут повести себя куда как более интересным образом.))
Посоветуйте пожалуйста для них аккумулятор одной сборкой.
Я так и поступил, и назад на дешёвый налобник не вернусь. И покупать 3xAAA ради него точно не стоит.
