Телевизор ECON EX-32HT004B | Замена подсветки

Отказ подсветки в ЖК-телевизоре — распространённая неисправность, проявляющаяся в виде отсутствия изображения при сохранении звука и слабой видимости картинки под углом. Причина — либо неисправность одного или нескольких светодиодов, либо (не часто, но встречается) проблема в схеме формирования напряжения для её работы — чаще всего неисправность конденсаторов (их вздутие).

В этой статье рассмотрим процесс разборки и замены подсветки в телевизоре ECON EX-32HT004B.

Дата изготовления телевизора — июль 2019 года. Срок службы — 3 года (из инструкции). Ремонт производился в конце июля 2025 года.

Заявленный срок службы отработал.

Телевизор включается, но нет изображения. Если посветить фонариком на экран, то видна картинка.

Разберем телевизор для осмотра платы — может банально вздулись конденсаторы и это будет причиной неисправности. Располагаем экраном вниз на ровной поверхности, откручиваем винты задней крышки, снимаем её.

Системная плата HK.T.S2T512GP539. Внешне всё отлично — конденсаторы не вздуты. Бывает конечно, что внешне целые электролиты при проверке оказываются дохлыми или с завышенным ESR, но чаще всё же они вздуваются и это сразу видно.

Проверил LED тестером подсветку — ничего не светится. Значит продолжаем разбирать телевизор для замены планок подсветки.

Откручиваем винты снизу телевизора, удерживающие внешнюю пластиковую рамку.

Аккуратно отщелкиваем рамку от корпуса пластиковой карточкой или металлической лопаткой. На фото видны зацепы — отщелкнуть будет несложно.

Обычно матрица лежит в углублении внутренней рамки, но тут её нет. Есть только 4 резиновых уголка, на которой она лежит.

Извлекаем её. Присоской приподнимаем по центру и пальцами подхватываем снизу и сверху по середине и переносим на ровное чистое место. Не забываем перед этим извлечь плату матрицы снизу. Следите, что бы она случайно не зацепилась за корпус при извлечении.

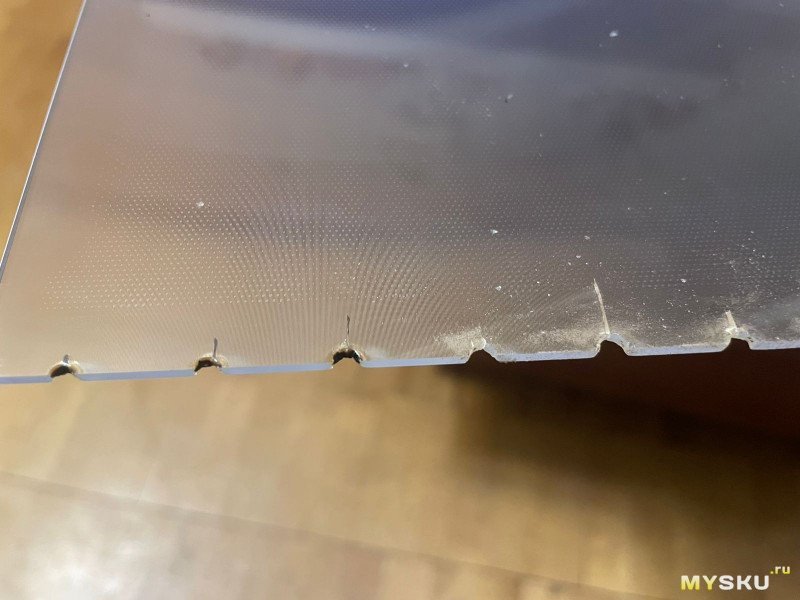

Под ней снимаем рассеиватели. Не разделяйте их, что бы потом не перепутать.

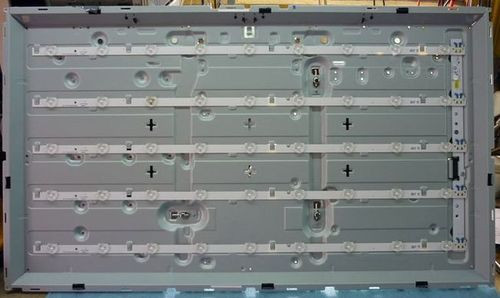

Откручиваем винты, удерживающие планки и отражатель

Видно, что сюда уже лазили и меняли светодиоды. Когда — неизвестно, поэтому не факт, что телевизор свои 3 года отработал до первого ремонта.

Маркировка родных планок KJ32D06-zc22ag-20

На озоне заказал новые планки — ценник за них очень приятный)

Снимаем старые, устанавливаем новые. На них есть теплопроводящий двухсторонний скотч для улучшения теплоотдачи на корпус.

Собираем в обратной последовательности. Обращаем внимание на боковые «уши» матрицы — они должны быть завернуты в корпус как было, а так же следите за углами матрицы — они должны быть расположены в углублениях мягких уголков.

Включаем телевизор — картинка без засветов и пятен, всё отлично.

Ток прошлый мастер уже убавил — видно, что был оторвал один резистор на 1.2ohm (под диодом). Оставил как есть.

На этом всё, телевизор можно окончательно собирать и эксплуатировать .

Спасибо за внимание и удачных ремонтов!
