Продолжаем лампочки ремонтировать :)

Продолжение о ремонте китайских светодиодных лампочек.
Первая часть, к моему удивлению, вызвала большой интерес читателей, попробую продолжить в том-же духе.

На этот раз попалась в руки лампочка побольше — Saffit 50W E27 4000K

Фирма Saffit (Feron) на своём сайте гордится, что её лампочки самые дешёвые в России. Не знаю кому как, но для меня выражение «самое дешёвое» автоматически означает «самое плохое»



Вскрываем лампу по проверенной методике с помощью тупого ножа, видим прелестную картину и выкидываем лампочку в ведро

Пожалуйста, не переживайте, это была другая лампочка, тоже на 50Вт :)

А эта внутри выглядит немного иначе
Сразу виден квартет дохлых светодиодов, подключенных в параллель (они с чёрными точками)


Светодиоды SMD 2835 трёхкристальные в количестве 52шт, соединены по схеме 13S4P, рабочее напряжение 117В
Также, очевидно, что драйвер находится внутри лампы и для коррекции его тока, придётся вынимать алюминиевую пластину со светодиодами.
Но в начале, убираем сгоревшие светодиоды кусачками и паяльником ставим перемычку припоя на любом из них

Проверяем, что лампа нормально заработала и продолжаем дальше.


Реальная измеренная мощность этой лампочки оказалась всего 32 Вт из заявленных 50 Вт. Да, дурят нас друзья китайцы…
И даже при такой мощности, лампочка перегревается.

Отпаиваем провода подключения к драйверу и выковыриваем пластину светодиодов

Внутри обычный дроссельный импульсный драйвер, места внутри ну просто завались!
По всей внутренней поверхности корпуса тонкий алюминиевый стакан.

Т.к. токозадающие резисторы доступны без вытаскивания драйвера из корпуса, модификацию делал прямо так, на месте

Схема лампочки

Номиналы токозадающих резисторов 1,8 Ом 2,0 Ом 2,4 Ом, общее сопротивление 0,68 Ом
Убирать решил самый малый из них для существенного снижения тока. Дело в том, что конструкция этой лампы не подходит для эффективного отвода тепла от светодиодов и они сильно перегреваются.
Выпаял резистор 1,8 Ом, получил общее сопротивление цепи 1,09 Ом

В итоге, рабочий ток был снижен в 1,6 раза, мощность лампы понизилась примерно так-же, до 20 Вт, при которых сильного перегрева уже не происходит.
Далее, мажем пластину термопастой по периметру и запрессовываем на место

На всякий случай, измерил температуру пластины со светодиодами — она не перегревается, всего-то 70 градусов (в центре немного больше, что неудивительно)
Приклеил светорассеивающий колпак и начинал пользоваться.

На этом можно было-бы и закончить, happy end и всё такое, но реальность оказалась сурова.
Спустя пару месяцев, лампочка опять погасла. Я зашунтировал ещё один сдохший квартет светодиодов, через месяц ещё один, и ещё…


Когда мне это надоело, а лампочка опять начала издевательски моргать подыхающими светодиодами, вынул из неё ещё работающий драйвер на запчасти, а остальное выкинул в ведро.
Основная проблема в светодиодах низкого качества, которые деградируют даже без перегрева.
Всё, что от неё осталось…


Выводы:
1. Не всякую лампу имеет смысл ремонтировать
2. Не всякая лампа после ремонта будет долго работать даже после доработки
3. Saffit делает очень плохие лампы, обходите их стороной. Правда, это относится к большинству дешёвых ламп: Feron, ASD, Ergolux, IEK, TDM, REV, JazzWay, Онлайт, Старт, Эра Eco LED и многих других…

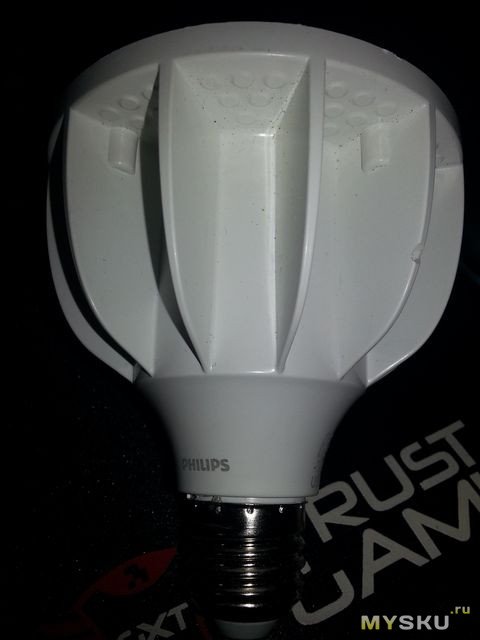

Более — менее нормально лампочки производят Osram (Ledvance), Philips Essential, IKEA (некоторые), Ecola Premium, Navigator (некоторые), Uniel, Gauss (в чёрной коробке) и возможно ещё какие-нибудь.



Спасибо за внимание, продолжение следует…
