Ремонт аккумуляторной цепной мини пилы (копия "Макиты"?:)

Небольшая история о восстановлении цепной мини пилы и относительно несложной переделке ее на бесщеточный вариант-проблемы с мотором у них не редкость, вот и моя, через 5 лет упорной работы, решила «поделать мне нервы».

Есть у меня любимая мини пила, купленная очень давно на Бангуде, во времена когда они наверное только начинали появляться в широкой продаже и были в некотором смысле еще диковинкой. Вероятно тогда качество изготовления было повыше, поэтому она прожила столько лет оставаясь вполне работоспособной (до сих пор цепь острая). И это несмотря на выполненный ею объем работы :))) Даже громадные деревья приходилось спиливать… ну не полностью конечно, но начиная с макушки, всё диаметром см до 30, в процессе распиливая на более мелкие куски.
Более удобного варианта спиливания больших деревьев без использования мех.руки я пока не знаю, ну разве что если соседа нанять.

Короче… после очередного спиливания и «разделки» довольно старой груши, уже когда положил пилу на землю, из нее пошел дым! Бегом (обгоняя ветер) бросился снимать аккум, думал что-то коротнуло, но «ароматный» дымок продолжал выходить…

Включать ее более не рискнул, сразу полез и заказал себе новую в кейсе со сменными шинами и цепями -слишком часто она у меня используется в хозяйстве, но любопытство и привычка ремонтировать (иногда даже всякий хлам) победила, взял «посмотреть» ее с собой на работе.

---

Снимая шину и цепь обратил внимание, что двигатель не проворачивается от слова совсем. Полностью разобрав корпус увидел и причину: от нагрева (а вернее скорее от того, что сразу ее выключил после хорошей нагрузки) крыльчатка «поплыла» на роторе и легла на щеточный узел, вплавившись между щеток.
Фото тогда не делал, т.к. никаких планов публикации результатов не было, поэтому это пока «на словах»

В конечном итоге, изрядно подолбавшись, мне удалось извлечь расплавившуюся крыльчатку из щеток, их креплений и даже оживить пилу.
На фото уже собранный двигатель после ремонта и остатки его системы охлажденияПодумалось, что добью его и без крыльчатки-сколько продержится даже неважно, подбирать/устанавливать крыльчатку смысла нет, так как цена нового двигателя начинается от 200р.
Сразу заказал двигатель на будущую замену, правда с чуть иной маркировкой — судя по всему у меня стоял 16.8в, хотя батарея на 21в (это несколько смущало при поиске).
Ну а потом…
на глаза попался набор замены 550 на бесщеточный вариант, с неплохими отзывами, причем по цене около 500р-дай думаю куплю попробую (по зубьям вроде аналогичный)

---

Пока ожидал заказ, на работу привезли набор (типа от «Макиты») практически с точно такой же тушкой, решил сравнить их -может потому моя такая и живучая была, что родственница известного бренда? ;)
Насколько макитная эта Макита вопрос конечно интересный, но поглядеть разницу стало очень любопытно.

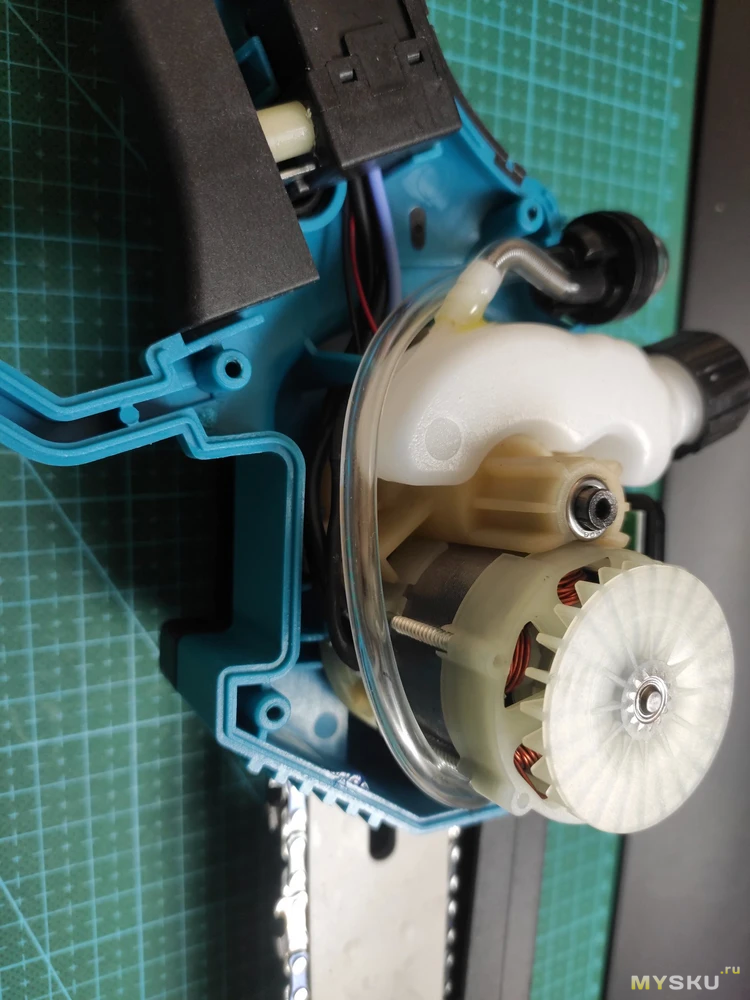

Внешний вид: штамп очень похож, хоть и не близнец (но у них же и разница в возрасте 4 года, могли просто «улучшать»/делать рестайлинг).Хорошо видно, что имеются отличия в форме шины, хотя это сменный элемент и наверное непринципиальноРазбираем?Штамп похож не только по рисунку и форме, но и по креплениям. Кое-что из начинки (та же кнопка), у «Макиты» на вид установлено даже попроще.

---

Тут приехал заказ, все как на фото магазина, на вид весьма неплохо. Несколько смутила маркировка перебитая (зачем?)Видно, что приехавший моторчик имеет немного другие размеры (короче, но толще).
Хотя из отзывов все устанавливается без проблем :)Зимой был не совсем сезон для работы пилой (писалось именно тогда), не удержался, не стал ожидать пока умрет родной… решил сразу менять двигатель! :)

---

Про установку «без проблем» конечно погорячились, ну или моя пилка оказалась наименее совместимой (может из-за возраста?), собрались все возможные известные проблемки :)))

Во-первых (это относится ко всем вариантам), родные болтики крепления старого двигателя желательно заменить на саморезы- у нового место крепления пластик, без резьбы. Размеры крепежа подходят от компа, найти не сложно.

Далее… пришлось немного «почесать затылок» с кнопкой.
У меня кнопка 4 контактная, ее можно по-разному подключить к данной схеме (возможно поэтому в некоторых отзывах имеется плавный пуск, в других его нет).
Разбирать кнопку на предмет поиска активных элементов и способов их обхода желания не было. «Вызвонил» что физическая коммутация происходит только по одной паре контактов, на нее и повесил управление.Размеры присланного блока контроллера не позволяют легко «впихнуть» его в корпус моей пилки.
Что любопытно, в корпусе Макиты места заметно больше и в нее встало бы легко.Кроме того, сильно мешается установке выпирающий корпус электролита.
… Прошелся ножом по кругу корпуса из пластика, в который залит компаунд. Вытащил плату из корпуса.
Компаунд хрупкий, довольно легко крошится и удаляется, стала видна даже маркировка платы.Верхнюю часть отковыривать надо осторожно (да и нужно ли?)- там находятся мелкие smd, которые легко повредить.
Я сначала очищал и верх, освободил мосфеты… а потом задумался, а не зря ли я это сделал? :)
По ощущениям компаунд как бы с песочком, вполне может быть, что эта заливка используется для перераспределения и отдачи тепла.Мешающийся электролит вынес с платы, заодно перепаял на другую сторону и провода питания.
В конечном результате получилось «как-то так»
Между платой и контактами аккумулятора установил изоляцию из паронитаДвигатель стал очень плотно, но без проблем, а вот его крыльчатка оказалась зажатой во второй половинке корпуса. Пришлось срезать все внутренние ребра корпуса ножом, после чего все стало вращаться отлично!

---

Итого:

Все удалось установить без кардинальных переделок. Получил плавный пуск+ увеличенную мощность+ отсутствие сильного нагрева, при нагрузке практически нет падения оборотов и в разы реже срабатывает защита, чем на предыдущем двигателе.

Потребляемый ток от аккума в режиме покоя В режиме ХХ (без нагрузки), после набора оборотов, от 2АНемного не понравился получившийся СЛИШКОМ плавный пуск (хотя он и не планировался, но получился:)-пару секунд набирает обороты

---

Собранная реанимированная пилка- внешне не изменилась
… и результат ее тестирования после сборки
ЗЫЖ Что любопытно, буквально за несколько раз использования той «Макиты», похоже у нее уже пригорели щетки. Пилила она и сразу похуже -сейчас же при нагрузке сразу вырубается/не тянет и пованивает. Качество конечно не то, с моей старой «бангудской» не сравнить…
Теперь только свою и использую на работе (аккумы от той Макиты беру), уже нормально перепилил всего (много деревьев на территории,15-20см боковые ветки убираю, чтобы на растяжки антенн не падало во время ветров), жалоб на работу пока нет, ДОВОЛЕН полностью!

Всем удачи и хорошего настроения!☕
