Низковольтная розетка для мелочовки из компьютерного блока питания
Чтобы избавиться от россыпи сомнительных адаптеров и постоянных просадок по питанию, я решил переделать старый компьютерный блок ATX в универсальный источник 5 и 12 В. Получилась тихая и надёжная переноска, закрывшая вопрос питания всей периферии. Подробности под катом.

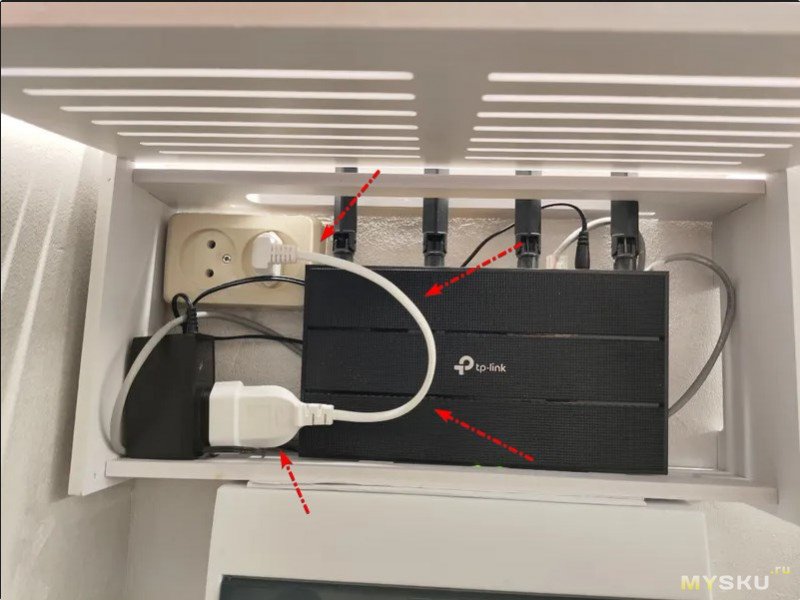

Недавно глянул себе под стол и был неприятно озадачен наростами переходников на свой удлинитель для питания мелочи. Там и роутер, и сервер умного дома, и сервер принтера, и чего только нет… И подобными темпами мне еще пару переходников скоро понадобится. Такое количество низкокачественных БП, да еще через несколько пружинных контактов не внушает ни доверия, ни гарантий чистоты синуса в сети. А еще малинка(сервер 3D принтера) на заводском (подчеркну!) источнике и проводе ругается на слабое питание.


Тем временем у меня как раз завалялся один старый ATX блок питания на 300W. Лежал он на «свежем воздухе», так что корпус немного пострадал.

Но на удивление это нисколько не помешало его бесшумной работе, даже несмотря на сравнительно мелкий кулер.

Итак, для чего, спрашивается, он может пригодиться? Если глянуть на спецификации, то он может выдавать 3.3, 5 и 12 Вольт (2 напряжения крайне популярны), запас по току огромен, есть куча защит и стабилизация напряжения. Это все заставляет задуматься о его потенциальном использовании как источника тока для мелочи.

Но прежде нужно заглянуть внутрь.

И действительно, за все годы ни одного вздутого конденсатора не появилось, и кроме пыли и ржавчины внешне недостатков найдено не было. Что ж, это меня обнадежило, так что я приступил к планированию переделки.
Суть переделки, очевидно, состояла в том, чтобы отрезать ненужное, впаять выходные разъемы и каким-то образом закрепить их на корпусе, получив уже полноценную 5/12В переноску. 3.3 Вольта я пока решил не использовать. Хотя если подключить +12В как "+" и +3.3В как землю, можно получить +9В итогового потенциала, что тоже бывает полезно для всяких самоделок. В сети гуляет много разных подобных самоделок.

Самое простое, конечно, отрезать лишнее. Ломать — не строить! Но и тут стоит подумать о том, куда эти провода потом припаять и хватит ли отрезанных кусков по длине. Потому пойдем все-таки с конца, а именно с вопроса крепежа.
Глянув на корпус, я нашел как раз 2 места, куда бы можно было разместить импровизированные розетки, при этом сохранив простоту разборки. Это как раз место выхода силовой косы и непрорезанная часть пластины рядом. Эти участки я задумал прорезать и вдвинуть туда панели розеток.
В качестве розеток у меня под рукой оказались 5525 разъемы для впаивания.

Никаких креплений в корпус предусмотрено не было… Почесав репу, я пришел к мысли, что закрепить их все же можно, с помощью внешней пластины, куда они должны вставляться внатяг, и заднего ограничителя, чтобы их нельзя было по неосторожности вдавить внутрь вместе со штекером. Пришлось ограничитель разбить надвое, иначе контакты мешали бы сборке.

Я примерно прикинул по миллиметрам сколько можно отрезать, не залезая на заводскую вентиляцию корпуса, так что сделал достаточно компактно. Вот такая королевская башенка получилась для печати.

К сожалению, у меня в наличии оказалось только 9 разъемов, так что на 12В розетке я заполнил только половину слотов (5В устройств оказалось больше).
На этом этапе уже стало понятно, куда пойдут провода, так что я без зазрения совести обрезал и заизолировал лишнее.

Не стоит также забывать, что для включения блока необходимо соединить черный и зеленый провод. Можно поставить в разрыв выключатель, но я не стал — сильно больших токов не предвидится. У меня на разъеме ATX еще обнаружились тонкие провода, соединенные с толстыми силовыми. Скорее всего, какие-то защиты. Не стал разбираться, просто повторил соединение на своих обрезках.

Далее я разметил и отпилил необходимые пазы под панели разъемов.

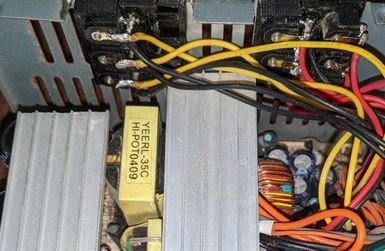

Я припаял к ним провода и вдвинул в пазы. Вошло с первого раза плотно и до конца, так что не пришлось даже доставать напильник!

После проверки я уже окончательно закрыл крышкой и завинтил получившийся агрегат.

Да, и сразу напаял к нему проводов. 5В провода сделал из плоского двужильного провода потолще, 12В из круглого с центральной жилой и оплеткой, и заклеил его белым. В основном, чтобы тактильно и визуально их различать.

Будь у меня разные круглые гнезда, сделал бы разные розетки для 5 и 12 Вольт, но это мне не сильно критично пока что, а переноске хотел бы использовать сейчас.
В общем и целом, не глядя на внешность, получилась очень симпатичная переноска. Есть защиты, стабильное питание, запас мощности и бесшумность (на удивление). Впоследствии стоит заменить гнезда разных напряжений на разные, подумать над использованием 3.3 В питания, пошлифовать и покрасить корпус, прикрутить ножки. В текущем виде это скорее прототип. Буду рад услышать мнение экспертов. Спасибо за внимание!
Недавно глянул себе под стол и был неприятно озадачен наростами переходников на свой удлинитель для питания мелочи. Там и роутер, и сервер умного дома, и сервер принтера, и чего только нет… И подобными темпами мне еще пару переходников скоро понадобится. Такое количество низкокачественных БП, да еще через несколько пружинных контактов не внушает ни доверия, ни гарантий чистоты синуса в сети. А еще малинка(сервер 3D принтера) на заводском (подчеркну!) источнике и проводе ругается на слабое питание.


Тем временем у меня как раз завалялся один старый ATX блок питания на 300W. Лежал он на «свежем воздухе», так что корпус немного пострадал.

Но на удивление это нисколько не помешало его бесшумной работе, даже несмотря на сравнительно мелкий кулер.

Итак, для чего, спрашивается, он может пригодиться? Если глянуть на спецификации, то он может выдавать 3.3, 5 и 12 Вольт (2 напряжения крайне популярны), запас по току огромен, есть куча защит и стабилизация напряжения. Это все заставляет задуматься о его потенциальном использовании как источника тока для мелочи.

Но прежде нужно заглянуть внутрь.

И действительно, за все годы ни одного вздутого конденсатора не появилось, и кроме пыли и ржавчины внешне недостатков найдено не было. Что ж, это меня обнадежило, так что я приступил к планированию переделки.
Суть переделки, очевидно, состояла в том, чтобы отрезать ненужное, впаять выходные разъемы и каким-то образом закрепить их на корпусе, получив уже полноценную 5/12В переноску. 3.3 Вольта я пока решил не использовать. Хотя если подключить +12В как "+" и +3.3В как землю, можно получить +9В итогового потенциала, что тоже бывает полезно для всяких самоделок. В сети гуляет много разных подобных самоделок.

Самое простое, конечно, отрезать лишнее. Ломать — не строить! Но и тут стоит подумать о том, куда эти провода потом припаять и хватит ли отрезанных кусков по длине. Потому пойдем все-таки с конца, а именно с вопроса крепежа.
Глянув на корпус, я нашел как раз 2 места, куда бы можно было разместить импровизированные розетки, при этом сохранив простоту разборки. Это как раз место выхода силовой косы и непрорезанная часть пластины рядом. Эти участки я задумал прорезать и вдвинуть туда панели розеток.
В качестве розеток у меня под рукой оказались 5525 разъемы для впаивания.

Никаких креплений в корпус предусмотрено не было… Почесав репу, я пришел к мысли, что закрепить их все же можно, с помощью внешней пластины, куда они должны вставляться внатяг, и заднего ограничителя, чтобы их нельзя было по неосторожности вдавить внутрь вместе со штекером. Пришлось ограничитель разбить надвое, иначе контакты мешали бы сборке.

Я примерно прикинул по миллиметрам сколько можно отрезать, не залезая на заводскую вентиляцию корпуса, так что сделал достаточно компактно. Вот такая королевская башенка получилась для печати.

К сожалению, у меня в наличии оказалось только 9 разъемов, так что на 12В розетке я заполнил только половину слотов (5В устройств оказалось больше).
На этом этапе уже стало понятно, куда пойдут провода, так что я без зазрения совести обрезал и заизолировал лишнее.

Не стоит также забывать, что для включения блока необходимо соединить черный и зеленый провод. Можно поставить в разрыв выключатель, но я не стал — сильно больших токов не предвидится. У меня на разъеме ATX еще обнаружились тонкие провода, соединенные с толстыми силовыми. Скорее всего, какие-то защиты. Не стал разбираться, просто повторил соединение на своих обрезках.

Далее я разметил и отпилил необходимые пазы под панели разъемов.

Я припаял к ним провода и вдвинул в пазы. Вошло с первого раза плотно и до конца, так что не пришлось даже доставать напильник!

После проверки я уже окончательно закрыл крышкой и завинтил получившийся агрегат.

Да, и сразу напаял к нему проводов. 5В провода сделал из плоского двужильного провода потолще, 12В из круглого с центральной жилой и оплеткой, и заклеил его белым. В основном, чтобы тактильно и визуально их различать.

Будь у меня разные круглые гнезда, сделал бы разные розетки для 5 и 12 Вольт, но это мне не сильно критично пока что, а переноске хотел бы использовать сейчас.
В общем и целом, не глядя на внешность, получилась очень симпатичная переноска. Есть защиты, стабильное питание, запас мощности и бесшумность (на удивление). Впоследствии стоит заменить гнезда разных напряжений на разные, подумать над использованием 3.3 В питания, пошлифовать и покрасить корпус, прикрутить ножки. В текущем виде это скорее прототип. Буду рад услышать мнение экспертов. Спасибо за внимание!
Самые обсуждаемые обзоры
| +66 |
3279
64
|
| +54 |
2424
48
|
| +30 |
2340
47
|
В общем если что, то проблема с большим количеством блоков в одном фильтре питания решается при помощи мини-удлинителя. В противном случае действительно, если много блоков в одном фильтре, то они будут мешать друг другу. Можно воткнуть несколько таких «удлинителей», а блоки питания закрепить на корпусе сетевого фильтра (стяжками, двусторонним скотчем и т.п.), чтобы они не мешали друг другу.
1. устройства будут друг на друга влиять через питание, например медиаприставка, включенная вместе с усилителем портит в нем звук.
2. выбранные разъемы часто имеют плохое качество изготовления и контакта.
3. если гореть, так всему сразу.
4. блок никак не защищен от случайного залития.
5. постоянный пылесборник с вентилятором.
6. одинаковые разъемы на разное напряжение — вообще атас.
это навскидку, лично я бы лучше блок розеток облагородил.
5 — уборку дома регулярно надо делать, чтобы не было пыли, у меня в системном блоке за много лет так ничего ужасного и не собралось
6 — это карма у данного типа разъёмов, что ими могут подключаться устройства с очень разными напряжениями, я даже видел с переменным током — к недостаткам самого БП это не относится
С остальными пунктами согласен.
Практически герметичный пластиковый корпус и перфорированный металлический ящик, вообще изначально не предназначенный для выпаса на вольных хлебах, — суть одно и то же?:)
*с точки зрения каких-то стандартов ответ может быть утвердительным и справедливо, но здесь контекст, прямо скажем, иной
Да, это практически то же самое.
отдельные блоки питания пусть не герметичны, но у них закрытый корпус, причем часто проклееный, даже у безымянных китайцев, если на них плеснуть, скорее всего ничего не случится.
да, ситауция очень редкая, но вполне реальная.
Разве что КПД упадёт.
А с тех пор схемотехника всё же вперёд шагнула.
В нем дроссель групповой стабилизации(ДГС) рассчитан на основную нагрузку в канале +12в. Нагрузочные резисторы максимум на 2 вт
До того блоки АТ и первые АТХ были рассчитаны на основную нагрузку по +5в и если надо грузить +12, то естественно надо догружать +5 чуть ли не такой же мощностью. Или перематывать ДГС :)
Замерьте напряжение 12в на никуда неподключенном (по нагрузке) блоке. Лет 30 назад (когда я это замерял в последний раз) у меня получалось 10В. И объяснялось это просто — стабилизатор в БП контролирует линию +5, а остальные — «как получится». Пэтому, без нагрузки на +5 — на остальных линиях будет что угодно (про линию +3.3 ничего не скажу — не помню что там с ней было).
Кстати — Автор так же в курсе этой проблемы. Посмотрите не его схему — там на линии +5 нарисован 5-Омный резистор. Как раз для добавления нагрузки по +5 (я в детстве просто втыкал в молекс старый убитый HDD при необходимости). Странно, что он тексте он эту грелку никак не упомянул.
Ну и чтобы девайсы типа телефонов/планшетов нормально заряжать нужен делитель на шину данных USB(распаиваются в ЗУ на клеммы шины данных). Например
Я тоже заряжаю бывает от БП, правда лабораторного, с ограничением по току. Ставишь 5V/2A, и спокоен. Не зря наверное придумано ограничение по току…
Если вы заряжаете от молекса напрямую, то электроника это не ваше.
Ой. А ещё у меня в маломощном ПК стоит БП на 800 ватт. Теперь спать спокойно не буду.

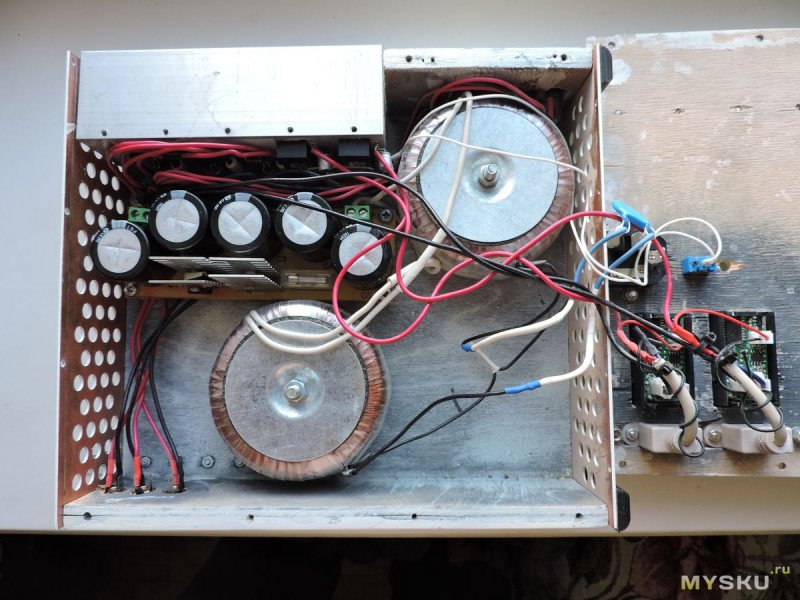

И последствия, когда от одного мощного блока питания запитывали гроздь потребителей и потом что-то шло не так, мне в слаботочных делах встречались неоднократно. Вплоть до выгоревших в уголь приборов.
Сейчас в подобных случаях принято использовать различные защитно-коммутационные устройства, ограничивающие ток на каждом из потребителей. Как дополнительную меру предосторожности.
В остальном… как оно там говорится про яйца и корзину в количестве 1шт? И это только первое, что приходит на ум, пускаться в дальнейший анализ содеянного, мне кажется, здесь лишено какого-то практического смысла.

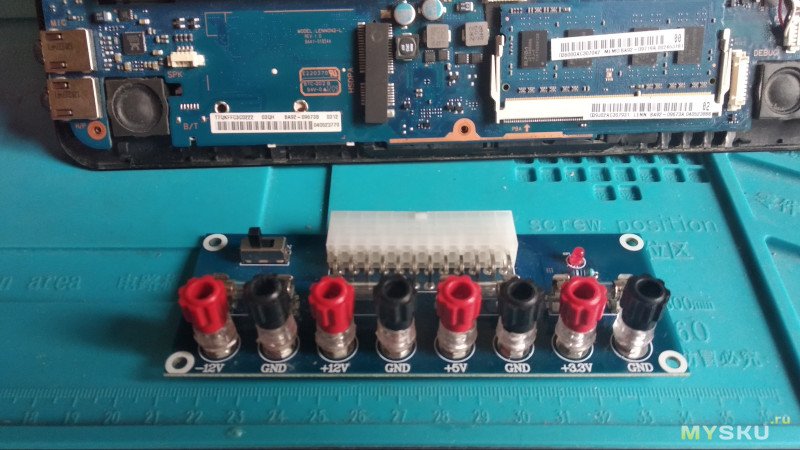

Как и ATX при замкнутом PS_ON#.
Которые есть и на ATX.
Отключение и включение хардварно гораздо удобнее и надежней.

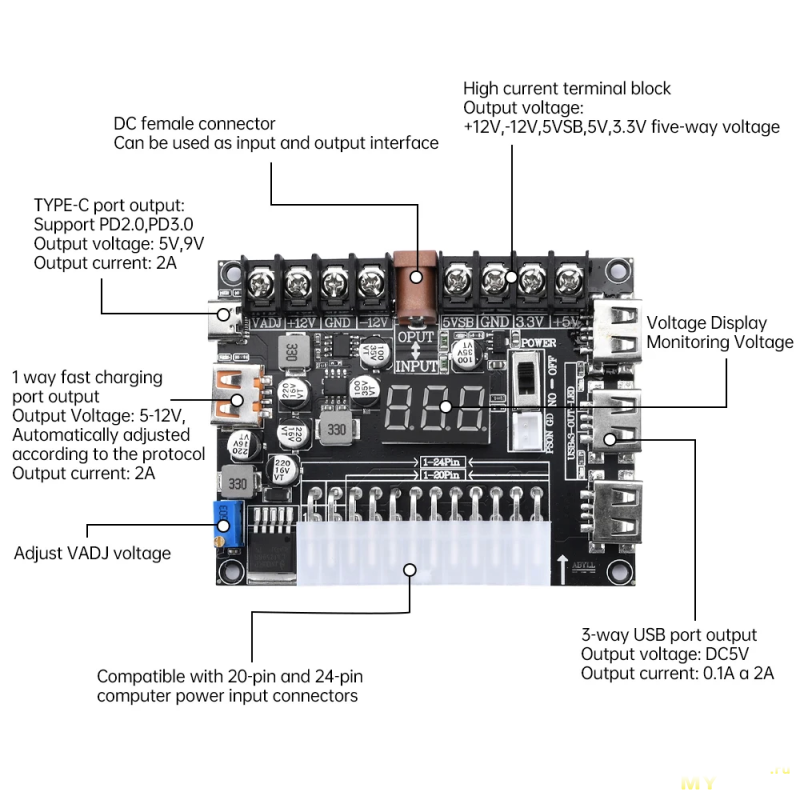

По поводу использования +12 и -12 для получения 24В — слаботочные они нафиг никому не сдались, а запитать от этого сочетания тот же современный паяльник на 90-100W, думается, не очень хорошая идея.
Для 5В есть разъем USB. Подавляющее большинство устройств комплектуются кабелями именно с такими разъемами. Надергать со старых материнок пяток двойных USB 2.0/2.1 — вопрос зарядки гаджетов закрыт. Четырьмя резисторами яблоко обманывается на предмет высокого тока зарядки. Для других телефонов аналогично.

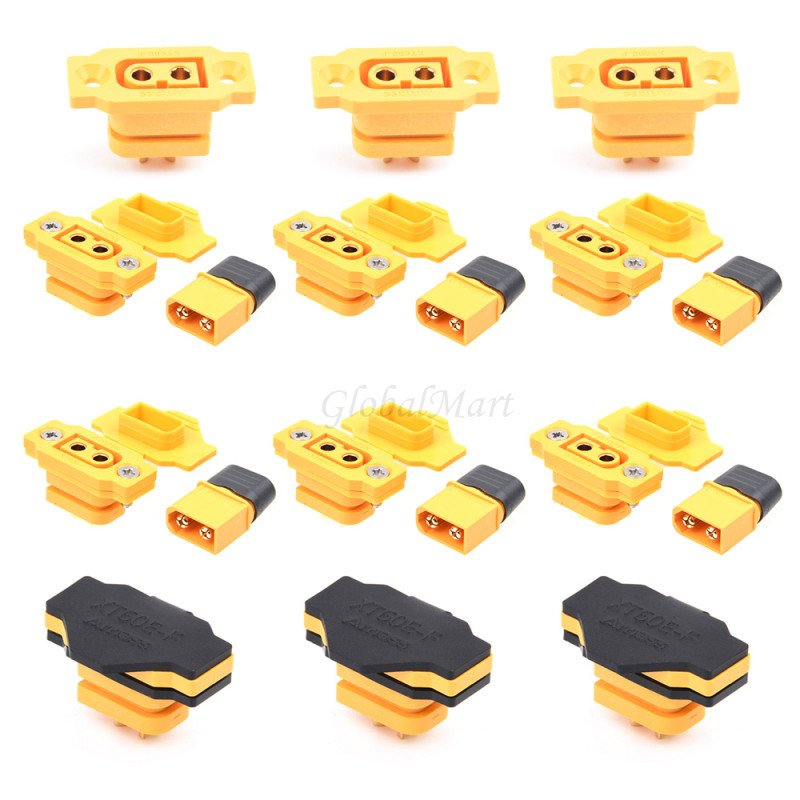

Для 12В — ХТ60. Надежно, удобно, рассчитаны на большой ток. Штырьки нервно курят в сторонке. Да, с врезкой в панель есть некоторые проблемы, но при наличии принтера, быстро решаемо.
В качестве лабораторника, этот БП — никакой. Танцы с получением нужного напряжения, влияние на других потребителей — все это на любителя.
По итогу — опубликованная конструкция так себе. Для повторения не рекомендую.
А теперь попробуйте вырезать красивое отверстие в листе стали под установку. Это и называется — «некоторые проблемы».
Вырезается — засверлиться в угол, затем дремелем «примерно» м допусками, допуски убираются надфилем, да это сложнее круглого отверстия, но вполне себе получается.
А если есть станок с пилой-струной (лобзик по металлу) — делаются вообще элементарно.
