SMD тренировочная плата с Али, вариант SOP14 — светодиод не горит, почему
- Цена: 1.86 €
- Перейти в магазин
В декабре по советам с муськи купил паяльник Alientek T90B, к весне сжёг жало перегревом без припоя. Заказал новые жала.
Заодно решил потренироваться — взял SMD-тренировочную плату с Али: SMD NE555 CD4017 Rotating Flashing LED Components SMT LQFP44 Soldering Practice Board, вариант SOP14-Parts, выглядит попроще других, в первый раз, действительно надо поучиться, не готов с нуля запаивать сотни милипусечных резисторов.

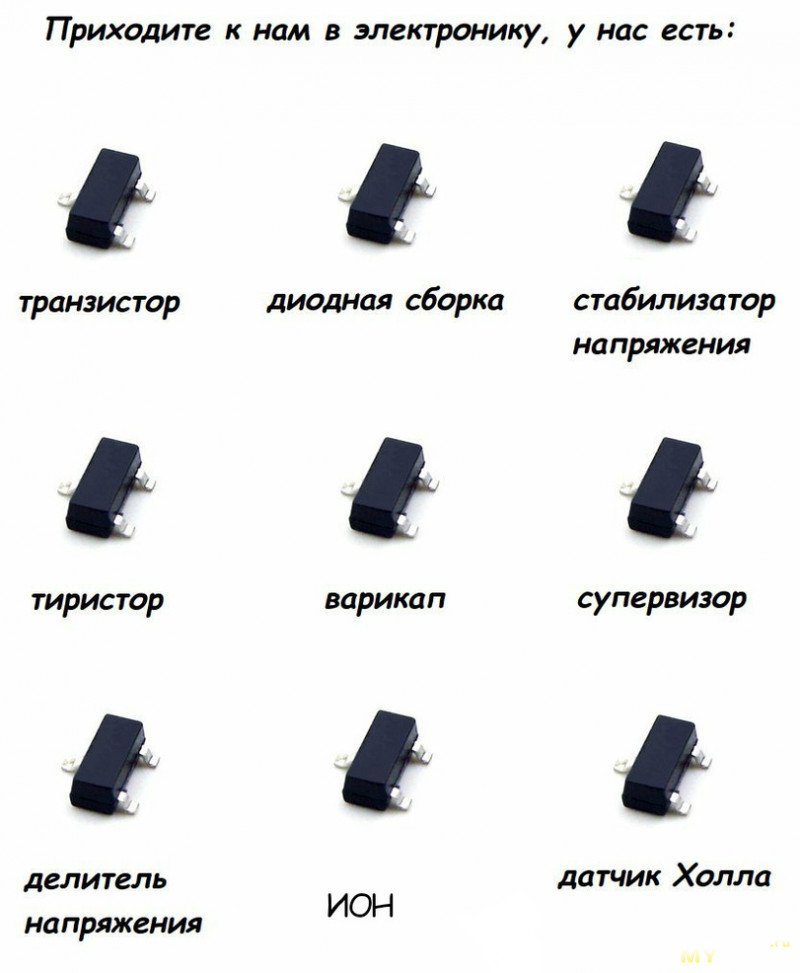

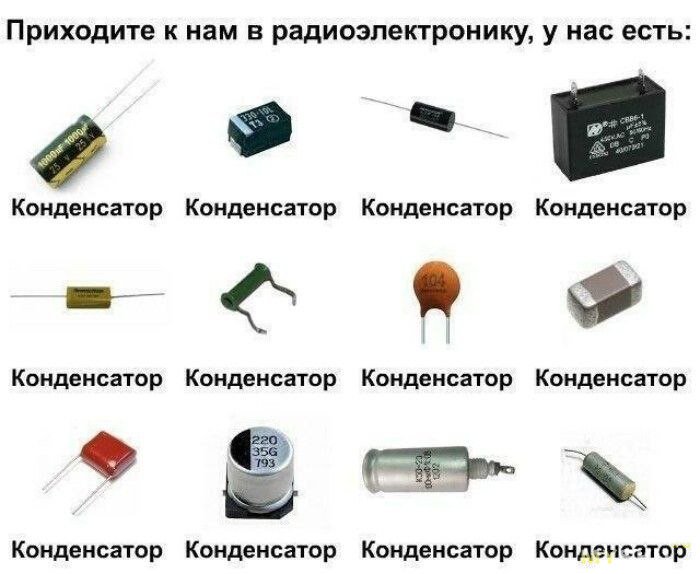

Заодно познакомился с тем как выглядят простейшие компоненты, не знал до этого что вот то диоды, а это видимо транзисторы.
Спрашивал что непонятно у чата гопоты, хорошо помогает.
Вроде всё понятно из описания: слева резисторы 0805, посередине 0603, справа 1206, четыре диода, светодиод, в правом углу микросхема SOP14 (по задумке NE555 или CD4017), внизу пять SOT-23 транзисторов. Отлично, поехали.
Пару часов неспешно паял всё это. Приятное медитативное занятие.
Закончил, подпаиваюсь проводками к плюсу и минусу, втыкаю в источник 5В — ничего не происходит.
Прозваниваю тестером — питание есть на краях платы, но до микросхемы не доходит. Странно. Пытаюсь прозвонить ноги микросхемы — ни одна нога, кажется, не связана ни с чем. Транзисторы — аналогично.
Советуюсь с чатом гопотой. Тот советует какую-то фигню, проверь что нет обрыва цепи, посмотри приходит ли плюс, а вот на CD4017 там-то питание.
Долго вертел, безрезультатно, когда наконец додумался посмотреть плату на просвет на лампе.
(фото уже после исправления ошибки, не пинайте ))
Транзисторы и микросхема вообще никуда не разведены. Висят в воздухе, просто для тренировки пайки. Вся плата — одна последовательная цепь от плюса до минуса через все резисторы, диоды и светодиод:
20 резисторов 515 (0805) = 5.1 МОм каждый, итого ~102 МОм
20 резисторов 1R5 = 1.5 Ом каждый
9 резисторов 221 = 220 Ом каждый
При питании 5В и суммарном сопротивлении ~100 МОм ток через светодиод составляет около 2 нА. Светодиоду нужно минимум 1–10 мА. Не загорится ни при каком разумном напряжении, и это не ошибка пайки.
Ляпнул капельку припоя, чтобы закоротить им всю цепь резисторов 515, светодиод загорелся. Без всяких эффектов и микросхем, просто горит.
Глупая обманка. 15 дней на спор и 30 дней на отзыв давно прошли, не заниматься же таким сразу.
Поэтому и решил написать сюда.
Как тренировка пайки — сойдёт, но ожидать работающей схемы с бегущими огнями не стоит. Описание на Али вводит в заблуждение.
Буду пробовать другие варианты.
Заодно решил потренироваться — взял SMD-тренировочную плату с Али: SMD NE555 CD4017 Rotating Flashing LED Components SMT LQFP44 Soldering Practice Board, вариант SOP14-Parts, выглядит попроще других, в первый раз, действительно надо поучиться, не готов с нуля запаивать сотни милипусечных резисторов.
Заодно познакомился с тем как выглядят простейшие компоненты, не знал до этого что вот то диоды, а это видимо транзисторы.
Спрашивал что непонятно у чата гопоты, хорошо помогает.
Вроде всё понятно из описания: слева резисторы 0805, посередине 0603, справа 1206, четыре диода, светодиод, в правом углу микросхема SOP14 (по задумке NE555 или CD4017), внизу пять SOT-23 транзисторов. Отлично, поехали.
Пару часов неспешно паял всё это. Приятное медитативное занятие.
Закончил, подпаиваюсь проводками к плюсу и минусу, втыкаю в источник 5В — ничего не происходит.
Прозваниваю тестером — питание есть на краях платы, но до микросхемы не доходит. Странно. Пытаюсь прозвонить ноги микросхемы — ни одна нога, кажется, не связана ни с чем. Транзисторы — аналогично.
Советуюсь с чатом гопотой. Тот советует какую-то фигню, проверь что нет обрыва цепи, посмотри приходит ли плюс, а вот на CD4017 там-то питание.
Долго вертел, безрезультатно, когда наконец додумался посмотреть плату на просвет на лампе.
(фото уже после исправления ошибки, не пинайте ))
Транзисторы и микросхема вообще никуда не разведены. Висят в воздухе, просто для тренировки пайки. Вся плата — одна последовательная цепь от плюса до минуса через все резисторы, диоды и светодиод:
20 резисторов 515 (0805) = 5.1 МОм каждый, итого ~102 МОм
20 резисторов 1R5 = 1.5 Ом каждый
9 резисторов 221 = 220 Ом каждый
При питании 5В и суммарном сопротивлении ~100 МОм ток через светодиод составляет около 2 нА. Светодиоду нужно минимум 1–10 мА. Не загорится ни при каком разумном напряжении, и это не ошибка пайки.
Ляпнул капельку припоя, чтобы закоротить им всю цепь резисторов 515, светодиод загорелся. Без всяких эффектов и микросхем, просто горит.
Глупая обманка. 15 дней на спор и 30 дней на отзыв давно прошли, не заниматься же таким сразу.
Поэтому и решил написать сюда.
Как тренировка пайки — сойдёт, но ожидать работающей схемы с бегущими огнями не стоит. Описание на Али вводит в заблуждение.
Буду пробовать другие варианты.
