Инвертор 220 Вольт для совместимого с Makita аккумулятора 18 Вольт

Решил для дачи купить инвертор на аккумулятор Makita 18 Вольт (точнее на его аналог). На страничке товара заявлена мощность 180 Ватт и модифицированная синусоида. Если коротко — хороший инвертор, но нужно быть осторожней с модифицированной синусоидой.


Название модели, приведенное на корпусе: UIN12-MK2. Фотографии с разных сторон приведены ниже.
Со стороны выходных разъемов была наклейка. При разборке пришлось отодрать. В комплекте шло коротенькое руководство.
Характеристики из руководства:

• Для аккумулятора Makita 18 Вольт
• Выход переменного тока 200..240 Вольт, 50 Гц, пиковая мощность 220 Ватт
• Выход USB тип A: 5 — 12В / 18 Ватт, QC3.0
• Выход USB тип C: 5 — 12В / 18 Ватт, PD3.0
• Выход 12 Вольт постоянного тока 5 А (максимум 8А)
• Светодиодный фонарик 200 Люмен
• Диапазон рабочих температур -10..+40 градусов Цельсия

Для включения нужно нажать и удерживать 2 секунды белую кнопку. При нажатии противно вспыхивает фонарик, но тут же гаснет. Через 2 секунды под белой кнопкой загорается синий светодиод и включаются выходы 12 Вольт и USB. Кнопку можно отпускать. На выходе 220 Вольт напряжения нет.
После этого можно включить фонарик, нажав на черную кнопку. А коротким нажатием на белую — включить выход 220 Вольт. При включении выхода 220 Вольт на несколько секунд включается внутренний вентилятор. Под белой кнопкой загорается сначала красный,
а потом зеленый светодиод в дополнение к синему.
На фото зеленый светодиод слева (там где был красный, можно заметить немного зеленый оттенок), а синий справа. Почему на фотографии с планшета зеленый светодиод выглядит как синий — не знаю. Пробовал снимать на телефон — оба светодиода выглядят как зеленые.

Выключается выход 220 Вольт коротким нажатием на белую кнопку. Длинное нажатие выключит вообще все — 220 Вольт, фонарик, USB…

Выход 12 Вольт меня не интересует. Выдает без нагрузки 12,2 Вольта. Штекер с внешним диаметром 5,5 мм немного не влезает. Выходной ток не проверял.

Для проверки выхода 220 Вольт использовал четыре резистора 1.2 кОм / 10 Ватт. Ниже — результаты измерений. Первая цифра — количество параллельно включенных резисторов 1.2 кОм. Вторая — напряжение, измеренное TruRMS мультиметром. Третья — не TruRMS мультиметром. Четвертая — вычисленная мощность (по известному сопротивление и напряжению по TrueRMS мультиметру).

0  |  224,5 В  |  314 В  |    0 Вт
1  |  223,7 В  |  310 В  |   42 Вт
2  |  223,4 В  |  308 В  |   83 Вт
3  |  221,3 В  |  307 В  |  122 Вт
4  |  219,5 В  |  305 В  |  161 Вт

Осциллограммы при разной нагрузке — ниже на анимации.
В общем, все довольно неплохо. Действительно модифицированная синусоида на выходе. Есть даже стабилизация выходного напряжения (при увеличении нагрузки уменьшается амплитуда импульсов, но это компенсируется увеличением их длительности). 160 Ватт держит без проблем. Не TrueRMS мультиметр в этой ситуации сильно врет, что и ожидалось. Рассеивание 40 Ватт на 10 Ваттных резисторах оказалось плохой идеей. Маркировка на резисторах выгорела. Ламинация стола, на котором лежали резисторы чуть подгорела. И через примерно 10 минут работы пайка резисторов развалилась. В общем тест на продолжительность работы под нагрузкой 160 Ватт получился укороченным. Через несколько минут работы с выходной мощностью 161 Ватт в инверторе запустился вентилятор. Он мелкий и довольно шумный.

Решил проверить работу компьютера и монитора от этого инвертора. Компьютер самый простой на Intel Core I5 со встроенным видео. Потребляет 40..50 Вт при спокойном просмотре интернет страничек. Монитор 24". Потребляет 22..27 Вт. Все включилось. Компьютер работал нормально. А вот монитор периодически гас. Видимо его подташнивало от модифицированной синусоиды. Пришлось подключить монитор в обычную розетку. Попользовался компьютером минут 15..20. Потом надоело.

Для измерения потребляемого тока компьютера и монитора использовал розетку-ваттметр. Уже когда все выключил, заметил, что этот ваттметр подозрительно нагрелся и начал попахивать горелым. Этот ваттметр я гонял часами с нагрузкой 1500 Ватт при подключении к обычной сети. Он не нагревался и запаха небыло. Решил его разобрать.
Обнаружился подгоревший резистор на 100 Ом. Этот резистор, по всей видимости, включен в цепь подачи питания на блок измерения. Подробно не разбирался, но обычно в такой цепи последовательно включены конденсатор, резистор и стабилитрон. При питании синусоидальным напряжением 50 Гц, падение напряжения на конденсаторе большое и ток в цепи маленький. У модифицированной синусоиды много высокочастотных составляющих. Падение напряжения на конденсаторе меньше. Ток в цепи больше. И резистор начинает подгорать. Если я неправ — напишите в комментариях. Больше на плате подгоревших деталей не заметил, хотя что там с другой стороны платы плохо видно. Нужно отпаивать провода. Делать этого не стал. Ваттметр вроде остался работоспособным.

Для выяснения пределов возможностей инвертора решил подключить к нему электрообогреватель. У него 3 секции по 400 Ватт. Соответственно включил только одну секцию. И инвертор сразу погас и больше не включался. Пришлось его разбирать. Фото ниже:
Что могу сказать. Сделано довольно культурно. Разъемы зафиксированы. Немного смущает полное отсутствие радиаторов. В качестве радиатора используется печатная плата. Маркировка YR-INV150W-LYB — видимо название проекта. Намекает, что по проекту максимальная мощность инвертора 150 Ватт. Но это мои домыслы. V4 — видимо номер версии. 2025/07/30 — видимо дата запуска этой версии в производство. Свежак!
Надпись на внутренней стороне корпуса — 18V-180W говорит нам, что конструктор проектировавший корпус был уверен, что инвертор на 180 Ватт.

Провод на аккумуляторы — 16AWG. Для тока до 10 Ампер (мощность 150..200 Ватт) нормально. Вентилятор мелкий — 30 x 30 мм. Запускается скорее всего по превышению некоторого порога температуры на трансформаторе. Видны два проводка, идущие к чему-то приклеенному к трансформатору — скорее всего термодатчик. Выходом 220 Вольт управляет, скорее всего, микросхема с 16 выводами без маркировки. USB выходы, видимо, обслуживает микросхема XPD729. Datasheet не нашел. Похоже на оба выхода USB (C и A) только одна индуктивность. А значит напряжение на них будет всегда одинаковое. За выход 12 Вольт отвечает, скорее всего, микросхема NDP13701QB (step down конвертер 7 А / 30 В). LED драйвер сделан на PT4115 (импульсный). Еще обнаружился ключ AGM40P100A (mosfet 40 В / 4.6 мОм). Похоже все основные компоненты — китайские. Европейских и американских что-то не нашел. Может плохо искал.

Причина, почему инвертор перестал включаться — сгорел предохранитель на 20 Ампер (размер 2410), через который идет ток с аккумулятора. Находится рядом с левым нижним углом большого желтого трансформатора. Временно впаял перемычку.

Выходы USB проверять особо нечем. Подключил для зарядки телефон к выходу type A. Мощность получилась 16..18 Ватт (7 Вольт / 2.5 А).

Для измерения потребляемого тока подключил инвертор к лабораторном источнику питания. Он выдает максимум 17,4 В. При выключенном инверторе получился ток 0,9 мкА. Очень маленький. Не уверен, что правильно измерил. При включении мультиметра в разрыв цепи ток сначала рос до 15 мкА. А потом падал до 0,9 мкА. На этой отметке, вроде бы, стабилизировался. Все это заняло чуть больше 5 минут. Что будет происходит дальше — выяснять не стал. То есть ток утечки очень маленький. Аккумулятор можно не отключать. Хотя, конечно лучше это проверить опытным путем.

При включение USB выходов и выхода 12 Вольт потребляемый ток составил 10 мА. Включение фонарика увеличивает это значение до 107 мА. То есть фонарик потребляет 1,7 Ватт. 200 Люмен для такого потребления несколько оптимистично, но возможно. Автоотключения не обнаружил. Инвертор простоял со включенными выходами USB и 12 Вольт минут 20 и не отключился.

При включении выхода 220 Вольт (без нагрузки) потребляемый ток сначала растет до 360 мА. Потом падает до 300 мА. А после выключения вентилятора падает до 145 мА и остается на этой отметке.

В общем, инвертор годный. Своих денег стоит. Но нужно быть осторожным с модифицированной синусоидой.

Дополнение.

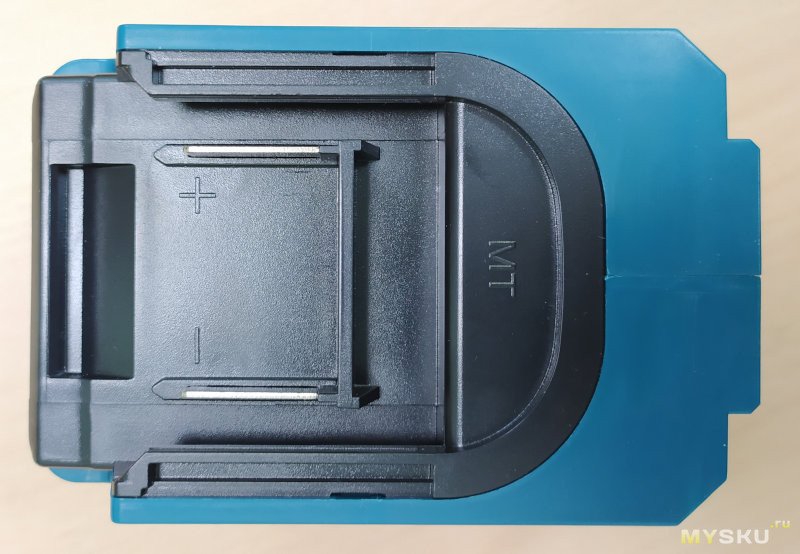

Фотография вида снизу. На разъем аккумулятора.
Для проверки минимального рабочего напряжения подключил к аккумуляторному разъему инвертора лабораторный источник питания. Если включен выход 220 Вольт, при напряжении 14,9 В зеленый индикатор меняет цвет на красный. Если выключен — ничего не происходит. При напряжении 14,7 В инвертор полностью выключается, независимо от того, в каком состоянии находился. По факту, красный светодиод больше похож на индикатор перегрузки выхода 220 Вольт. А нормального индикатора уровня заряда аккумулятора просто нет. Но наверняка утверждать не могу.

У инвертора есть что-то вроде плавного пуска выхода 220 Вольт. При его включении длительность импульсов плавно увеличивается в течении 1 сек. В это время горит красный светодиод.
