Внутренний мир 1,5 В литиевого аккумулятора Smarttools D1
Всем привет!
Сегодня у нас на разборе довольно странное изделие — литиевый эмулятор элемента питания D.
Я так и не смог себе представить, зачем оно вообще такое надо, но факт остаётся фактом — оно есть и продается.
Добро пожаловать под кат!

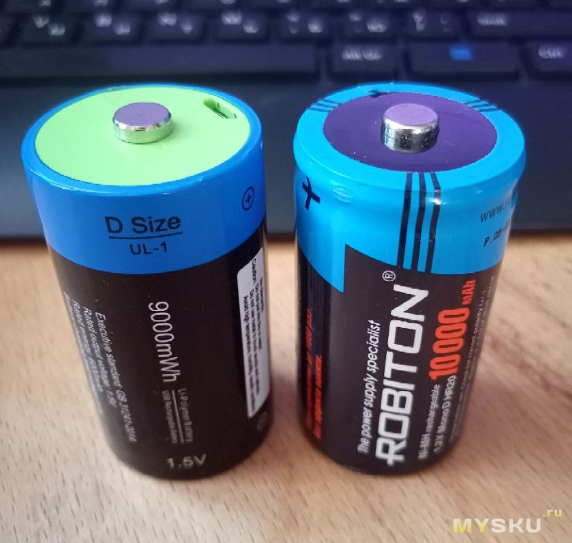

Итак, у нас в руках обычная на первый взгляд батарейка.
Только почему-то с разъёмом USB-C и подозрительно легкая:)
Донце корпуса, оно же минусовой контакт — гладкое, из нержавейки:
Плюсовой контакт какой-то совсем мелкий:
При зарядке рядом с ним мигает индикаторный светодиод, после её окончания загорается ровным светом:
Отковыриваем крышечку и видим, что внутри примерно 2/3 объёма занимает воздух(в порах резиновой прокладки):

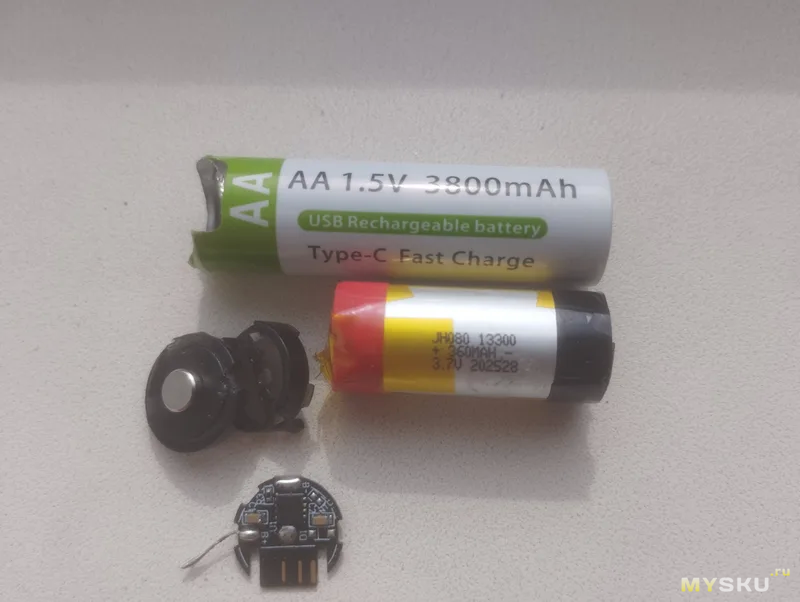

Вытягиваем внутренности пинцетом наружу:
Резиной обмотан безымянный аккумулятор типоразмера 18500:
Его замена на 26500 позволила бы поднять емкость раза так в два с половиной, но судя по всему это не было приоритетом для разработчика.
Но литиевая ячейка выдает от 2,7 до 4,2 В, а нам надо от 0,9 до 1,5-1,6.
В этом случае нам приходит на помощь понижающий преобразователь, совмещенный с контроллером заряда:
Всё это вместе с разъёмом уместилось на плату размерами всего 19х9,5 мм за счёт того, что все функции выполняет одна микросхема NDP4135DB:
Микросхема существует в четырех вариантах, отличающихся током заряда и напряжением отсечки:
Она обеспечивает кратковременный ток нагрузки до 3 А и до 4 А в импульсе и имитацию разрядной кривой Mi-MH элемента. Power Delivery, естественно, нет — зарядка только от источника питания напряжением 4,5-5,5 В.

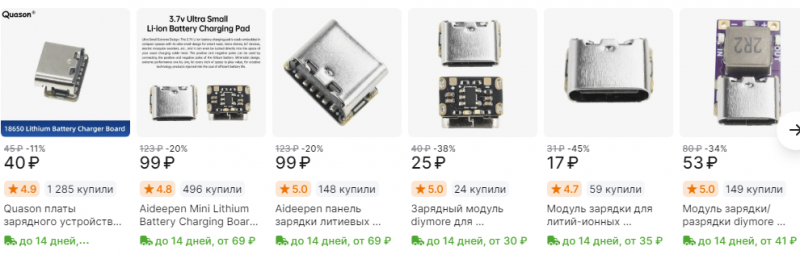

Вывод: девайс может служить донором довольно компактного контроллера зарядки литиевого аккумулятора, но куда его применить в целом виде, я так и не придумал: в радиоприемнике он скорее всего будет создавать помехи, в фонаре — занимать слишком много места, для детской игрушки — дороговато, особенно в количестве N штук, других потребителей питания такого типоразмера не вспоминается.
Сегодня у нас на разборе довольно странное изделие — литиевый эмулятор элемента питания D.
Я так и не смог себе представить, зачем оно вообще такое надо, но факт остаётся фактом — оно есть и продается.
Добро пожаловать под кат!
Итак, у нас в руках обычная на первый взгляд батарейка.
Только почему-то с разъёмом USB-C и подозрительно легкая:)Донце корпуса, оно же минусовой контакт — гладкое, из нержавейки:Плюсовой контакт какой-то совсем мелкий:При зарядке рядом с ним мигает индикаторный светодиод, после её окончания загорается ровным светом:Отковыриваем крышечку и видим, что внутри примерно 2/3 объёма занимает воздух(в порах резиновой прокладки):Вытягиваем внутренности пинцетом наружу:Резиной обмотан безымянный аккумулятор типоразмера 18500:Его замена на 26500 позволила бы поднять емкость раза так в два с половиной, но судя по всему это не было приоритетом для разработчика.Но литиевая ячейка выдает от 2,7 до 4,2 В, а нам надо от 0,9 до 1,5-1,6.
В этом случае нам приходит на помощь понижающий преобразователь, совмещенный с контроллером заряда:
Всё это вместе с разъёмом уместилось на плату размерами всего 19х9,5 мм за счёт того, что все функции выполняет одна микросхема NDP4135DB:Микросхема существует в четырех вариантах, отличающихся током заряда и напряжением отсечки:Она обеспечивает кратковременный ток нагрузки до 3 А и до 4 А в импульсе и имитацию разрядной кривой Mi-MH элемента. Power Delivery, естественно, нет — зарядка только от источника питания напряжением 4,5-5,5 В.Вывод: девайс может служить донором довольно компактного контроллера зарядки литиевого аккумулятора, но куда его применить в целом виде, я так и не придумал: в радиоприемнике он скорее всего будет создавать помехи, в фонаре — занимать слишком много места, для детской игрушки — дороговато, особенно в количестве N штук, других потребителей питания такого типоразмера не вспоминается.
