Как (не) сжечь транзистор: измеряем температуру правильно

При разработке или отладке электронных устройств для оценки надёжности работы бывает необходимо измерять температуру силовых компонентов, в частности, мощных полевых транзисторов. Удобнее всего делать это с помощью тепловизора, в последнее время они стали достаточно доступны по цене и позволяют с высокой точностью и разрешением измерять температуру поверхности, и легко находить наиболее нагретые участки. Но насколько такие измерения информативны и полезны? Надёжность работы полупроводников зависит от температуры кристалла (Tjunction), именно эта температура является определяющей для установления предельных режимов работы транзистора. Температура поверхности корпуса может зависеть не только от температуры кристалла, но и от конструкции транзистора в целом: размеров кристалла, толщины материала над ним, расположения и количества проволочных выводов и т.д. Все эти параметры у разных моделей транзисторов могут значительно отличаться.

Можно ли по температуре корпуса достоверно рассчитать температуру кристалла и оценить тепловой режим транзистора, и если да, то как именно это сделать? Попытаемся разобраться в этих вопросах.

Для относительно маломощных транзисторов в корпусах типа SOP-8, LFPAK и подобных не раз встречал информацию, что максимальная температура поверхности корпуса примерно равна температуре кристалла Tj. Например, в аппноте Vishay Siliconix приведена вот такая табличка:

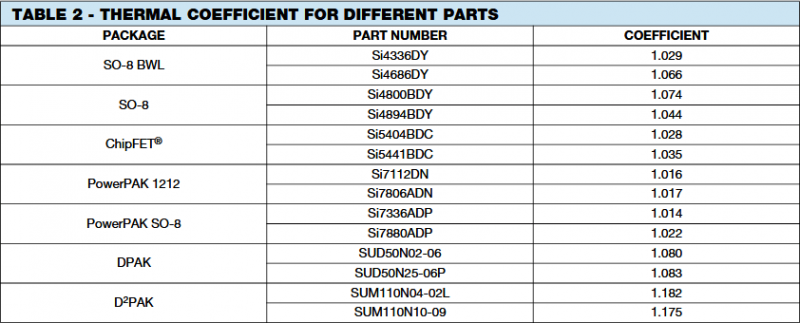

Здесь показаны соотношения между температурами поверхности и кристалла для разных транзисторов, полученные с помощью усреднения результатов симуляции для различных мощностей. Как видно, у небольших корпусов коэффициент близок к единице, с увеличением размеров корпуса разница температур также растёт.

Выглядит очевидным, что для более мощных транзисторов в корпусах типа TO-220, TO-247, TO-264 разница должна быть ещё больше, но какой-то конкретной информации мне найти не удалось. Поэтому было решено провести небольшое исследование и попытаться самостоятельно выяснить, насколько температура корпуса над кристаллом транзистора может отличаться от используемых для расчётов температур Tcase и Tjunction.

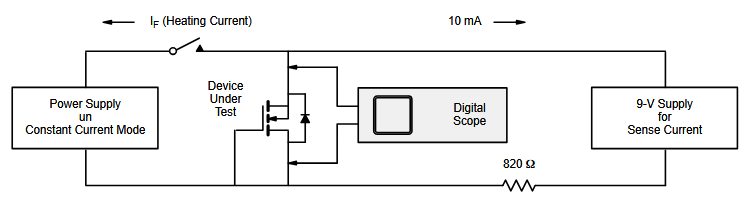

Методика, на первый взгляд, несложная: подаём на разные транзисторы некоторую стабильную мощность, измеряем температуры поверхности и кристалла и анализируем полученные значения. Но как измерить температуру кристалла? Чаще всего её получают косвенным способом, по изменению электрических параметров при нагреве, в частности, у мосфетов — по изменению падения на паразитном диоде. Подробнее такой метод описан, например, здесь; один источник тока используется для разогрева транзистора заданной мощностью, второй, маломощный — для измерения падения:

Однако, при большой рассеиваемой мощности реализовать такой способ в домашних условиях довольно сложно. Но можно поступить проще — если высокая точность не важна, температуру кристалла можно рассчитать из температуры основания Tcase и теплового сопротивления кристалл-корпус, по формуле Tj=(P * Rth(j-c)) + Tcase.

Тепловое сопротивление Rth(j-c) всегда указано в характеристиках транзистора; стоит отметить, что обычно приводится максимальное (наихудшее) значение Rth(j-c), поэтому реальная температура кристалла может быть ниже расчётной.

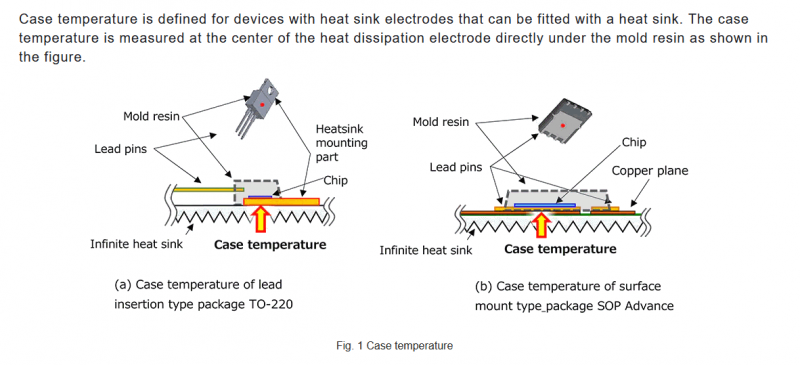

Под Tcase подразумевается обычно температура на поверхности медного основания транзистора прямо под кристаллом, в зоне основного теплового потока. Иллюстрация от Toshiba:

Измерить Tcase можно контактным способом, например с помощью термопары. Для этого нам потребуется специально обученный радиатор.

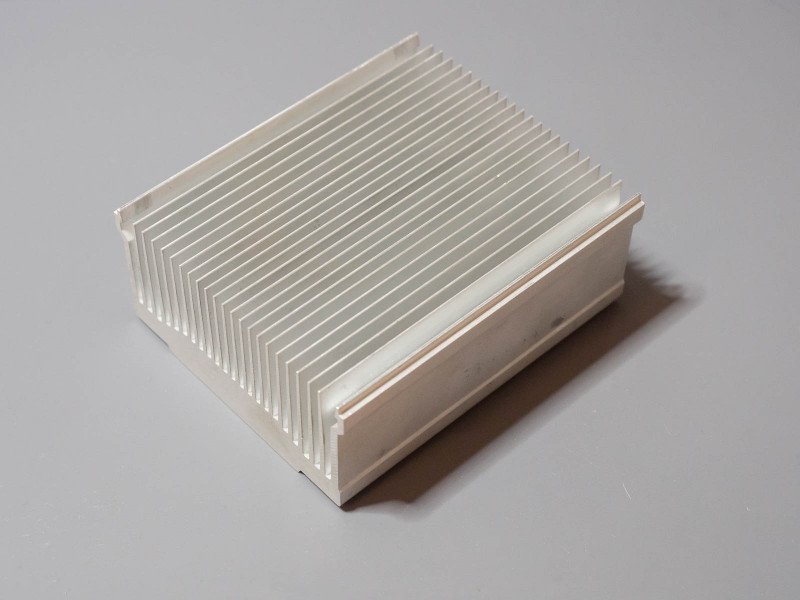

Возьмем обычный радиатор от старого процессора (размеры 83х69х34 мм, толщина основания в средней части 11 мм):

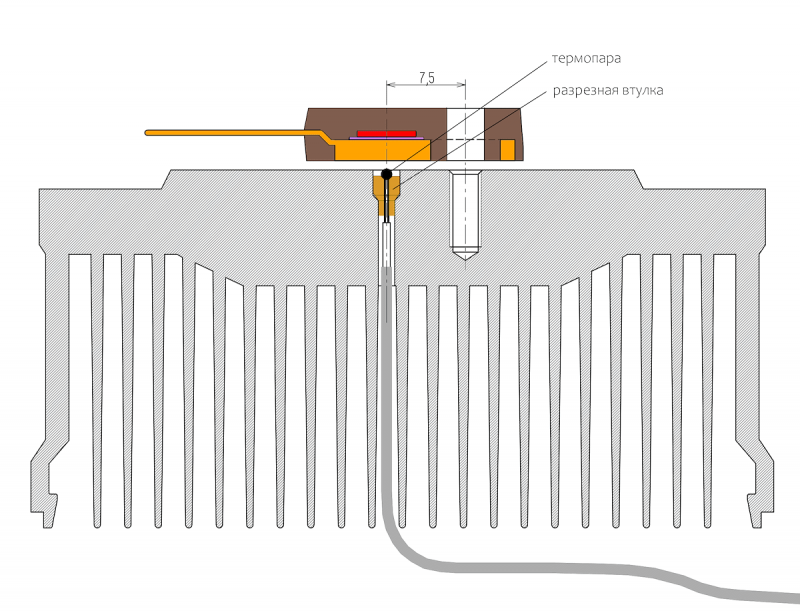

В центре, на расстоянии 7,5 мм от крепёжного сверлим ещё одно, сквозное отверстие диаметром 1.8 мм, в верхней части рассверливаем его до 2,4 мм.

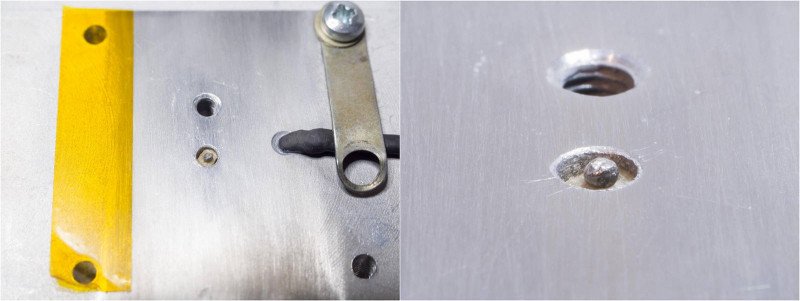

В отверстие с помощью разрезной втулки крепится термопара, высота втулки подобрана такой, чтобы спай чуть выступал над поверхностью радиатора. В качестве втулки подошла пластиковая цанга от механического карандаша. Таким образом, при установке транзистора термопара плотно прижимается к его основанию непосредственно под кристаллом, а втулка за счёт высокого теплового сопротивления пластика изолирует её от радиатора. Нагляднее способ крепления показан на схеме:

Еще одну термопару для контроля температуры радиатора закрепил в глухом отверстии рядом c местом установки транзистора. Также, для корректного измерения тепловизором, наклеил на поверхность полоску полиимидного скотча. Слегка отшлифовал поверхность радиатора в зоне прилегания транзистора, чтобы сгладить следы от заводской фрезеровки.

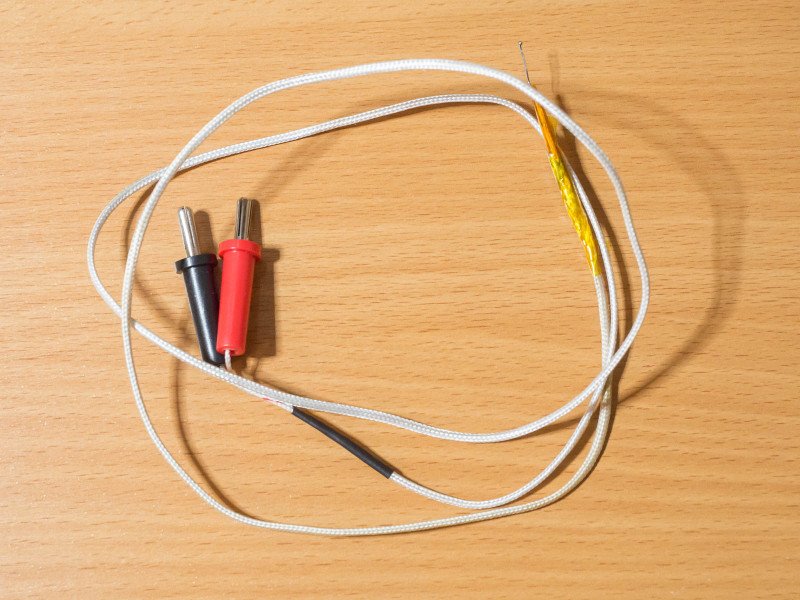

Термопары применены самые обычные, тип «К» (хромель-алюмель):

Для измерения температуры поверхности будет использоваться тепловизор Mileseey TR256i (разрешение 256х192) с макролинзой из селенида цинка с фокусным расстоянием 50,8 мм.

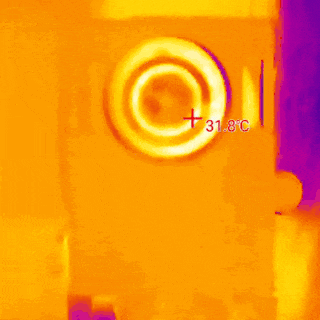

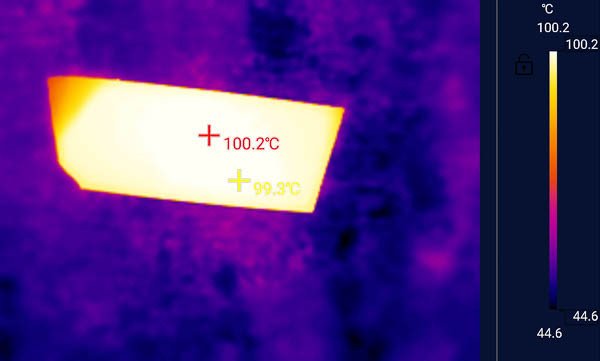

Предварительно проверил показания измерительных приборов по «эталону температуры» — кипящему чайнику. Снимок стенки чайника с наклеенным кусочком термоскотча:

Мультиметр UT171B с подключенной термопарой в кипящей воде показывает 98,0°-98,1°. При комнатной температуре показания также занижены на 1,5-2°, поэтому для измеренных значений с термопары введём поправку в 2°С.

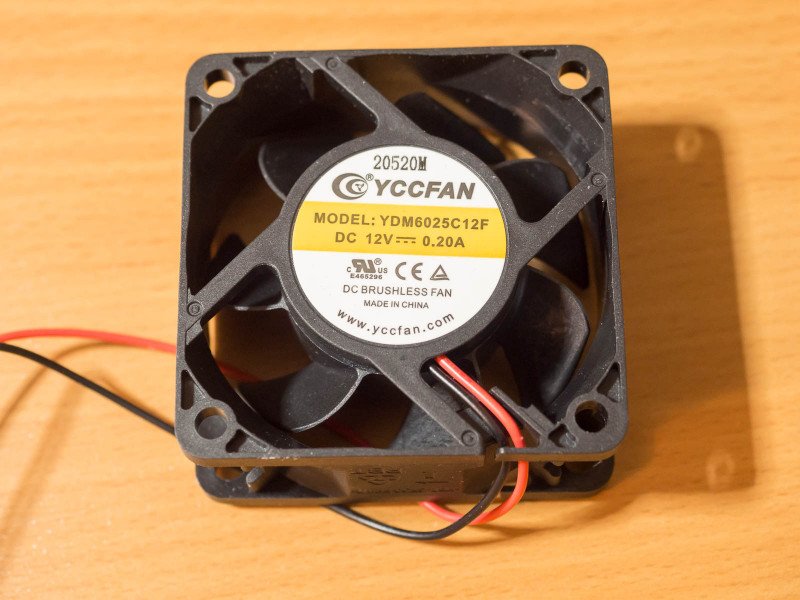

Для охлаждения на радиаторе установил вентилятор типоразмера 60х60х25, модель YDM6025C12F (ссылка). Заявленная производительность 25 CFM, при номинальных 5000 об/мин. К слову, за свою цену в 100 р. отличный вентилятор, неплохо дует, нешумный и даже балансировка есть.

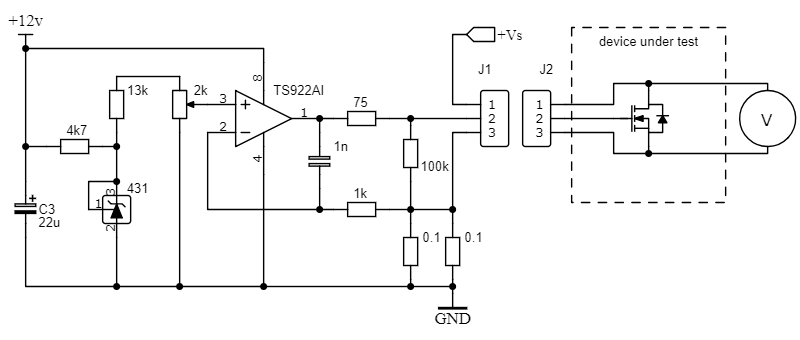

Чтобы замеры были корректными, мощность, рассеиваемая транзистором, должна быть стабильной. Для этого транзистор подключается к схеме источника стабильного тока на ОУ, с заданным током 5 ампер. Падение напряжения сток-исток контролируется вольтметром непосредственно на выводах транзистора, таким образом, изменяя подаваемое на схему напряжение, можно задавать необходимое значение мощности:

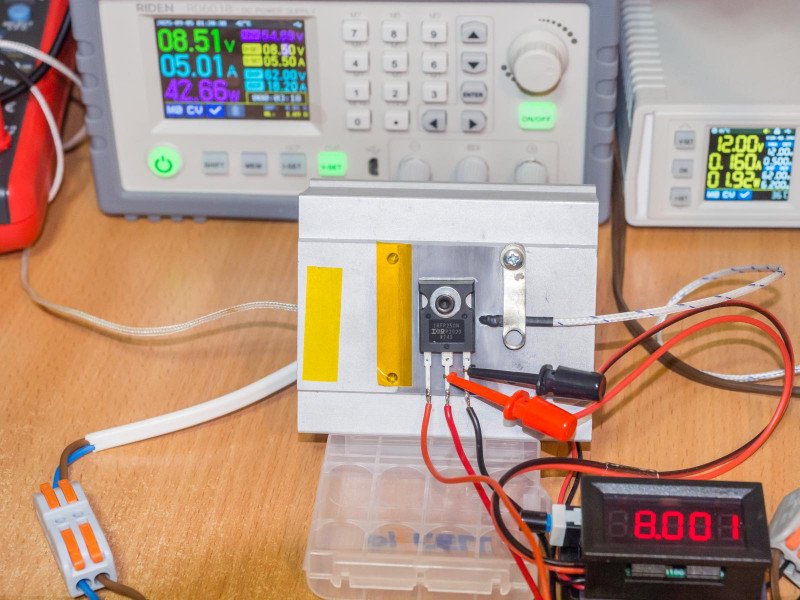

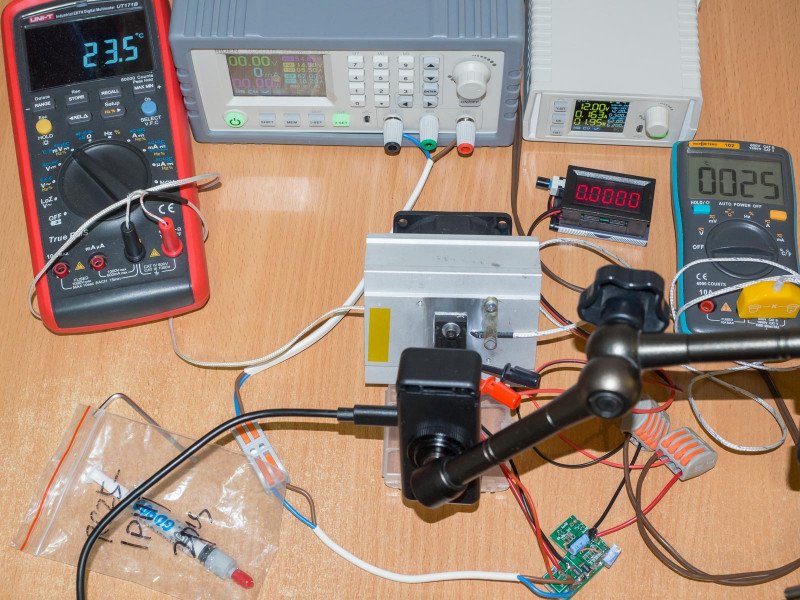

Общий вид всей конструкции в сборе:

Тепловизор закреплен напротив транзистора, чтобы возможные изменения расстояния и ракурса не влияли на измерения.

Ход эксперимента: транзистор с нанесенной термопастой GD900 устанавливаем на радиатор и подключаем к схеме, нагружаем транзистор заданной мощностью, после достижения теплового равновесия записываем измеренные значения температур. Далее повышаем мощность до следующего шага, и повторяем до достижения предельной для транзистора мощности или температуры. Время каждого шага 5 минут (хотя температуры практически перестают расти уже через 3 минуты).

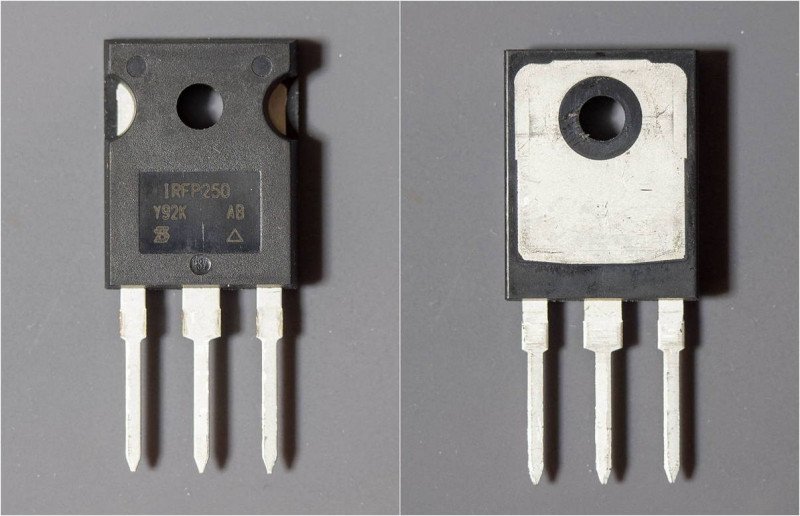

В качестве первого подопытного возьмём IRFP250, такие транзисторы имеют довольно типичные показатели по мощности для мосфетов в корпусе TO-247, а кроме того, их нередко применяют для работы в линейном режиме.

Краткие характеристики из даташита:

Vdss                       200 V
Id                         30 A
Rds(on)                    85 mΩ
Pmax                       190 W
Linear derating factor     1,5 W/°C
Rth(j-c)                   0,65°C/W
Tj_max                     150°C

Важные для нашего теста показатели:

Максимальная рассеиваемая мощность Pmax=190 W (при температуре корпуса Tc=25°, для других температур макс. мощность рассчитывается с учётом коэффициента Linear derating factor 1,5 W/°C)
Тепловое сопротивление кристалл-корпус Rth(j-c) 0,65°C/W
Максимальная температура кристалла Tj_max 150°C

Результаты замеров представлены в таблице и на графиках:

Примечания к измеренным значениям:

Тс — показания с термопары под основанием транзистора, с поправкой +2°,
Ths — максимальная температура участка поверхности радиатора рядом с корпусом транзистора, измерена тепловизором,
Ths2 — показания с термопары внутри радиатора,
Ttop — максимальная температура поверхности транзистора, измерена тепловизором,
Tj — расчётная температура кристалла транзистора, получена по формуле Tj=(P x Rth(j-c)) + Tc.

Как и ожидалось, зависимость от мощности для всех измеренных температур очень близка к линейной, а расчётная температура кристалла даже при небольшой мощности сильно отличается от температуры на поверхности.

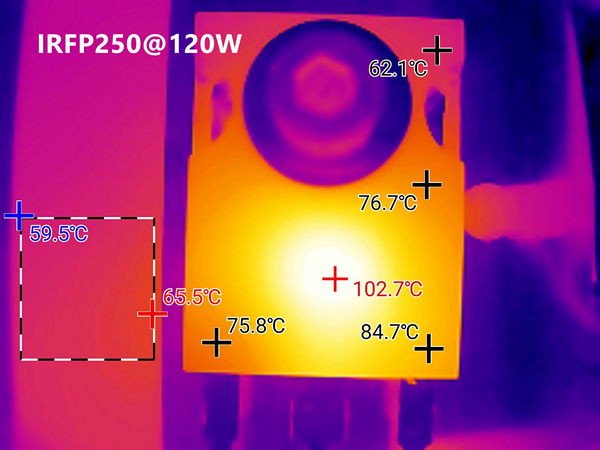

Термофото при рассеиваемой мощности 120 ватт:

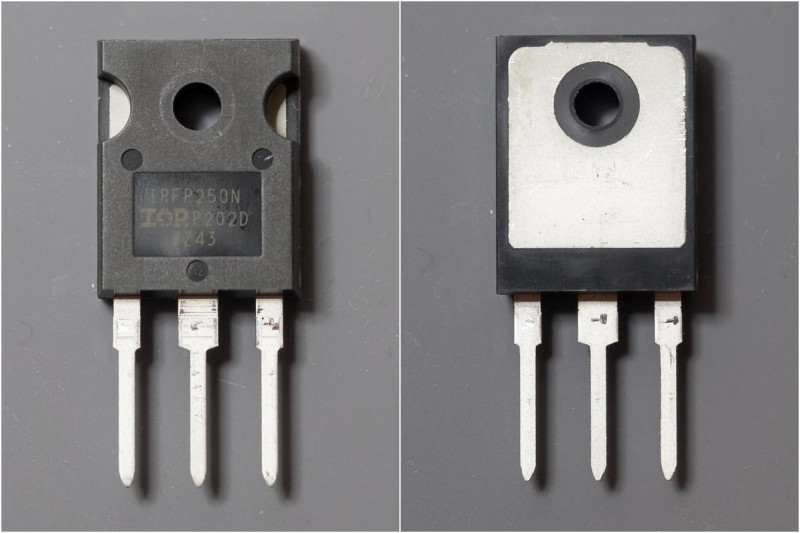

IRFP250N

Это более современный аналог транзистора IRFP250. Для проверки повторяемости измерений протестировал два таких транзистора.

Vdss                       200 V
Id                         30 A
Rds(on)                    75 mΩ
Pmax                       214 W
Linear derating factor     1,4 W/°C
Rth(j-c)                   0,7°C/W
Tj_max                     175°C

Результаты первого экземпляра:

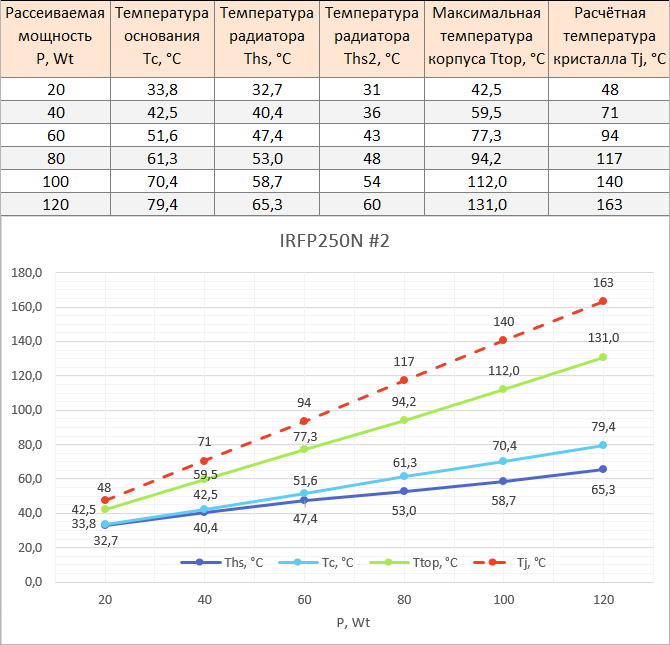

И второго:

У IRFP250N максимальная температура поверхности заметно выше, чем у IRFP250. Отличия между двумя одинаковыми транзисторами минимальные.

IRFP460A

Vdss                       500 V
Id                         20 A
Rds(on)                    0.27 Ω
Pmax                       280 W
Linear derating factor     2,2 W/°C
Rth(j-c)                   0,45°C/W
Tj_max                     150°C

Этот транзистор не новый, был выпаян из блока питания, в котором проработал больше 10 лет. Судя по низкому значению Rth(j-c), кристалл здесь заметно больше, чем у предыдущих.

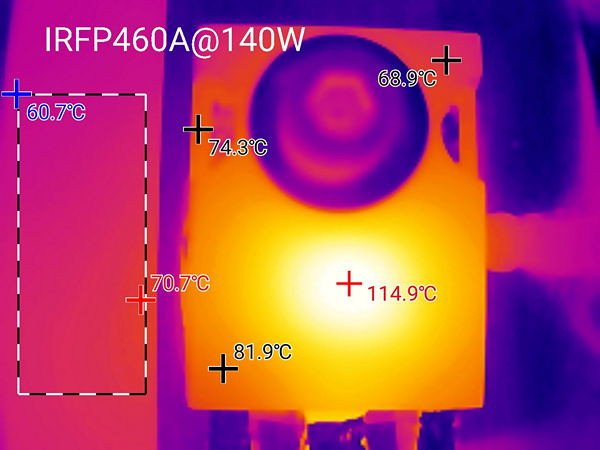

Нагрев корпуса при мощности 140 ватт:

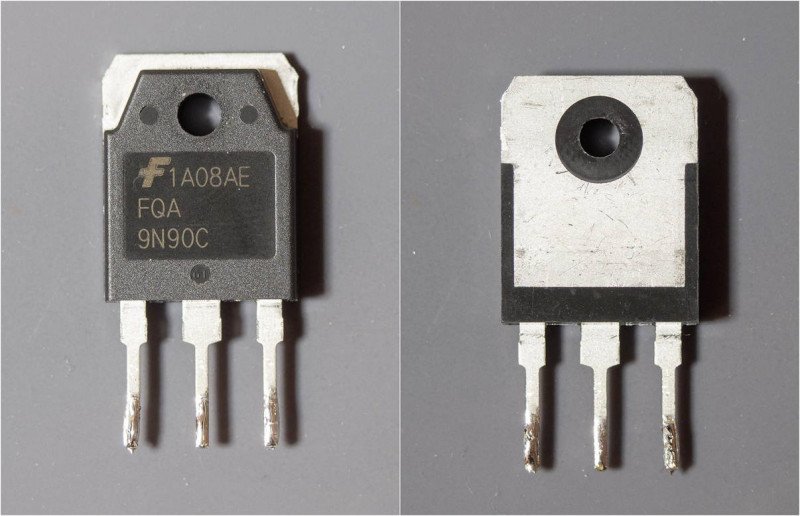

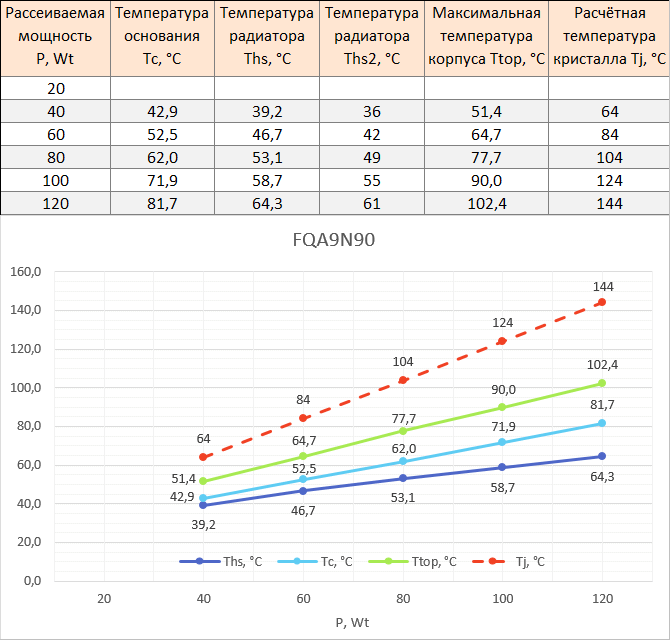

FQA9N90C

Высоковольтный транзистор в корпусе TO-3P (аналог TO-247, но площадь медного основания чуть больше).

Vdss                       900 V
Id                         8.6 A
Rds(on)                    1.3 Ω
Pmax                       240 W
Linear derating factor     1,92 W/°C
Rth(j-c)                   0,52°C/W
Tj_max                     150°C

Сопротивление открытого транзистора Rds(on) слишком велико, чтобы получить 20 ватт при токе 5 А; перенастраивать ток мне было лень, поэтому ступень 20 ватт пропущена.

MSG40T65FL

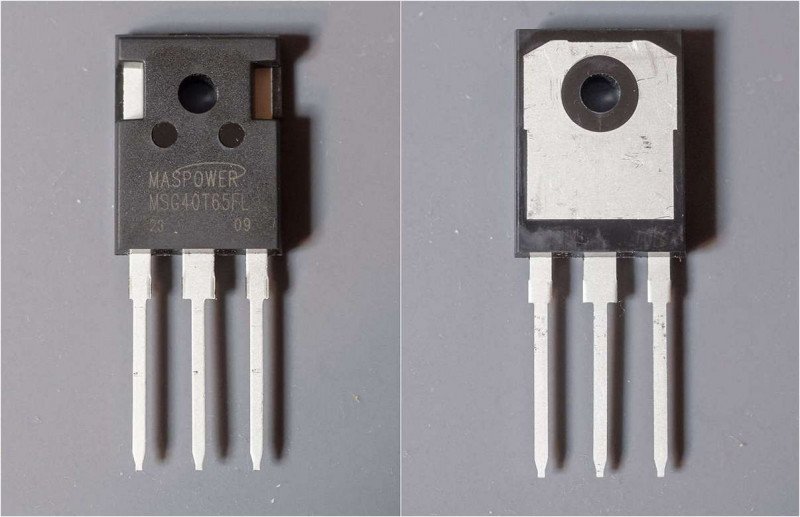

Ну и для разнообразия проверим мощный IGBT от китайского производителя Maspower.

Vdss                       650 V
Id                         40 A
Pmax                       375 W
Linear derating factor     2,5 W/°C
Rth(j-c)                   0,4°C/W
Tj_max                     175°C

У такого транзистора на общем медном основании размещены два отдельных кристалла — собственно транзистор и антипараллельный диод, из-за этого кристалл транзистора немного смещён относительно центра. На анимации хорошо виден нагрев разных участков корпуса при смене полярности протекающего тока:

Для компенсации такой особенности пришлось немного повернуть транзистор на радиаторе, иначе температура измерялась бы не в точке под кристаллом, а рядом с ней.

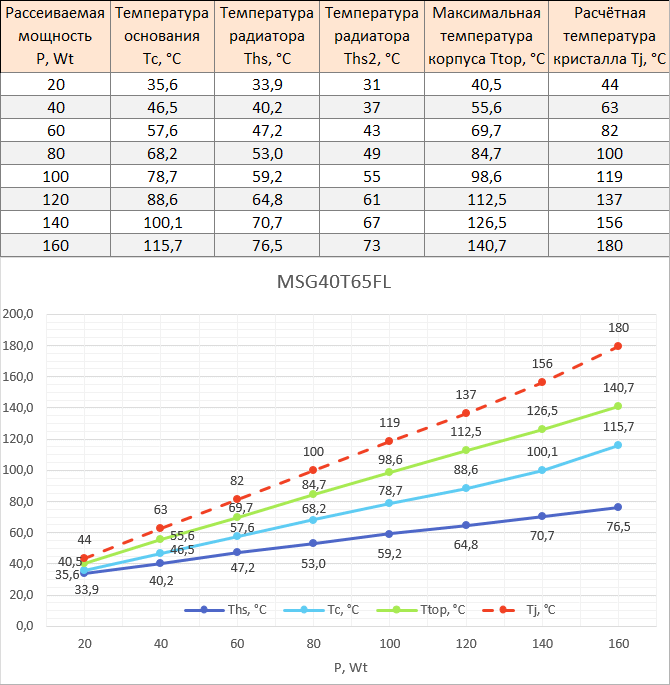

При мощности 160 ватт температура основания оказалась немного выше ожидаемой, на графике это хорошо видно. С чем связано такое отклонение — неясно, спишем на случайную ошибку измерений.

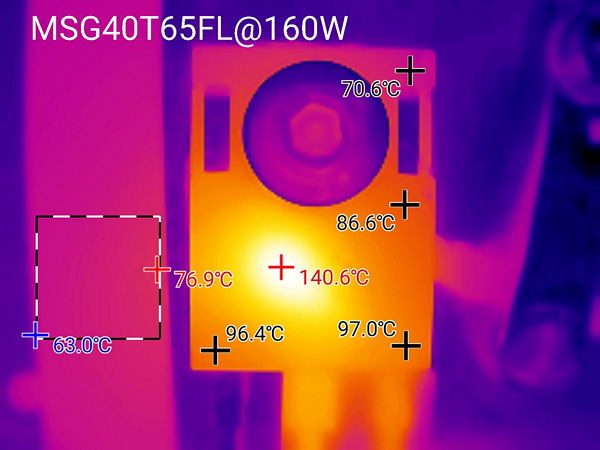

Распределение температур на поверхности при 160 Вт. выглядит так:

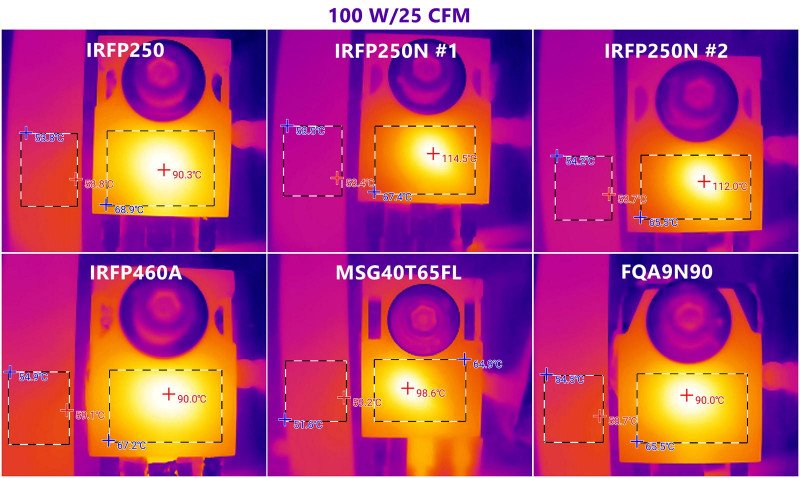

Сравнение температур всех транзисторов при мощности 100 ватт:

Как видно, даже при одинаковой мощности максимальные температуры корпуса различаются больше чем на 20°.

На следующей диаграмме показано изменение разницы между температурами кристалла и корпуса в зависимости от мощности:

Даже на такой скромной выборке видно, что разброс значений между разными транзисторами достаточно большой. Что интересно, наибольшее различие (если не считать IGBT) у близких по характеристикам мосфетов — IRFP250 и IRFP250N.

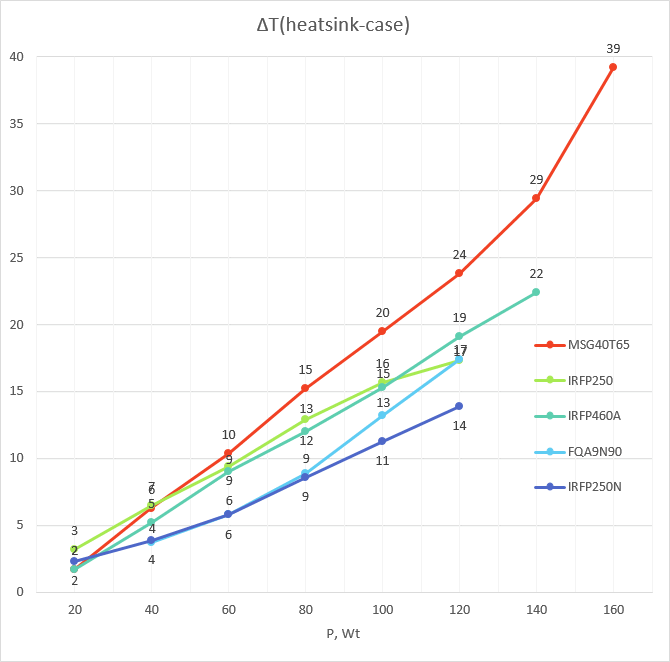

А вот разброс разности температур между основанием Tc и радиатором Ths для всех транзисторов намного меньше, менее 5° для мосфетов:

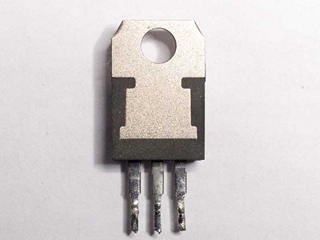

Кроме ТО-247, протестировал и несколько транзисторов в корпусе TO-220:

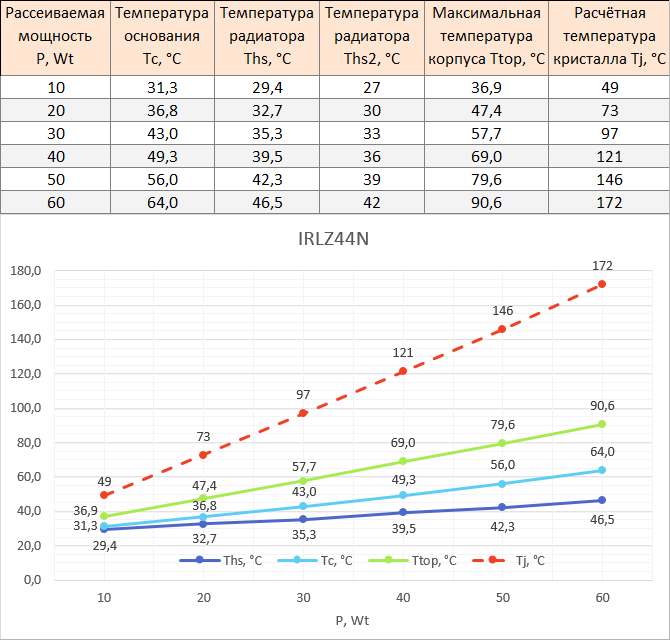

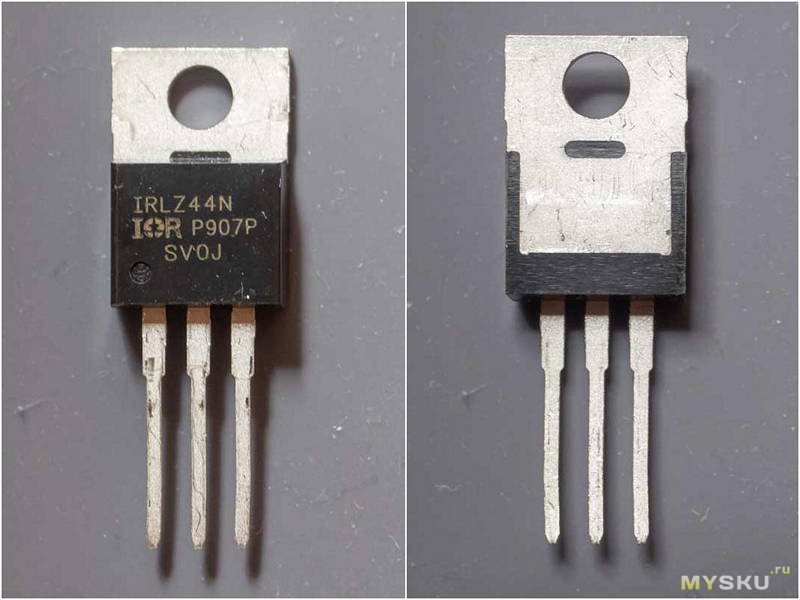

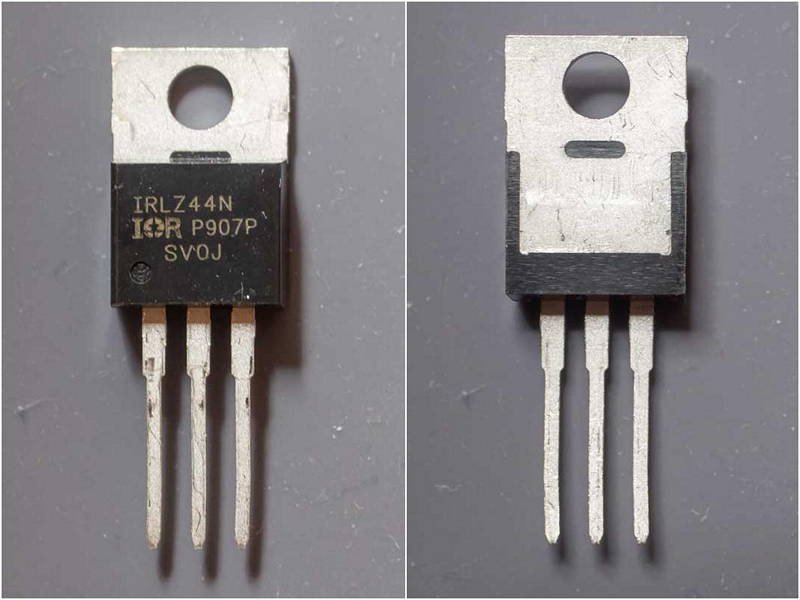

IRLZ44N

Vdss                       55 V
Id                         41 A
Rds(on)                    22 mΩ
Pmax                       83 W
Linear derating factor     1,8 W/°C
Rth(j-c)                   0,56°C/W
Tj_max                     175°C

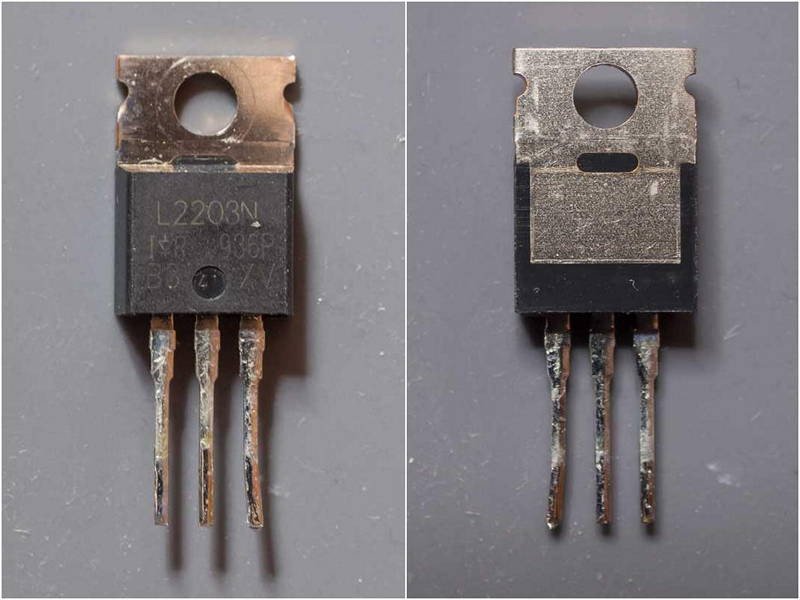

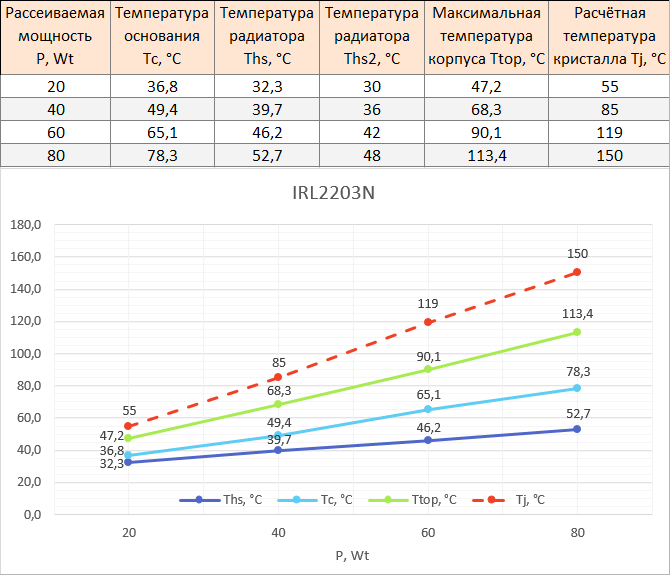

IRL2203N

Vdss                       30 V
Id                         116 A
Rds(on)                    7 mΩ
Pmax                       170 W
Linear derating factor     3,8 W/°C
Rth(j-c)                   0,9°C/W
Tj_max                     175°C

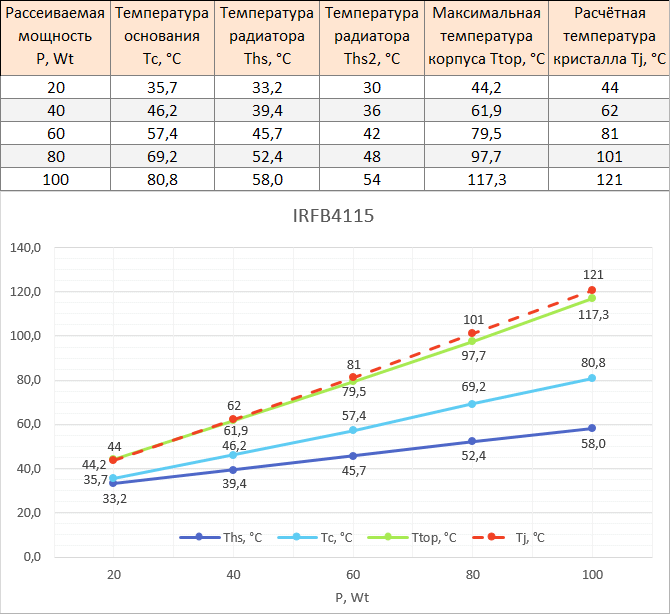

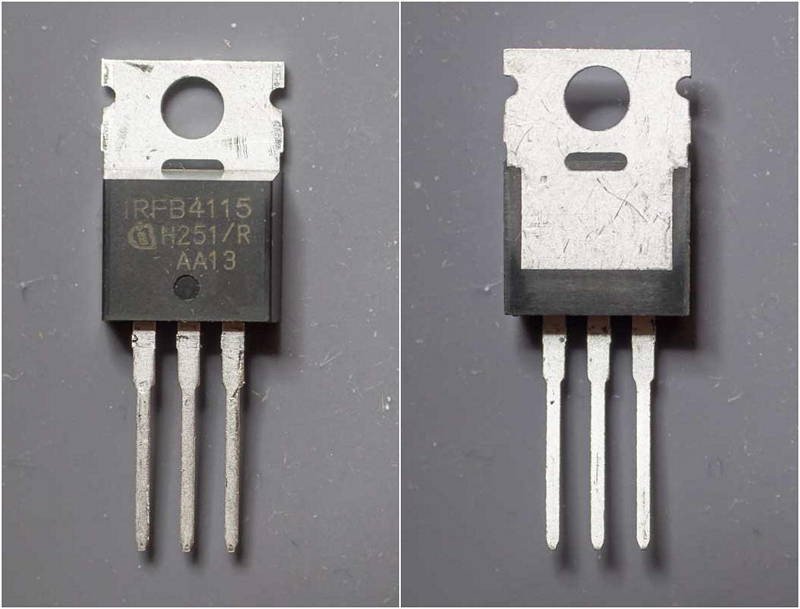

IRFB4115

Vdss                       150 V
Id                         104 A
Rds(on)                    9.3 mΩ
Pmax                       380 W
Linear derating factor     2.5 W/°C
Rth(j-c)                   0,4°C/W
Tj_max                     175°C

У IRFB4115 достаточная большая площадь кристалла, на это косвенно указывает и низкое тепловое сопротивление, и большая ёмкость затвора. Как следствие, температуры поверхности и кристалла практически совпадают.

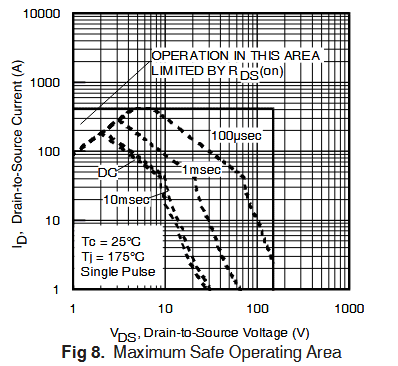

С этим транзистором я допустил глупую ошибку — не обратил внимание на график области безопасной работы, в результате при попытке поднять мощность до 120 ватт транзистор вышел из строя, уйдя в КЗ.

Да, несмотря на внушительную максимальную мощность в 380 Вт, в линейном режиме при токе 5 А мощность не должна превышать ~65 ватт, а при напряжении 25 В — всего 25 ватт:

Многие полевые транзисторы способны работать в линейном режиме только с серьезными ограничениями по мощности, из-за температурной нестабильности и склонности к тепловому разгону. Отдельные участки кристалла могут нагреваться сильнее остальных, это приводит к росту тока в ячейках этой области и дальнейшему повышению температуры. В результате почти вся мощность может рассеиваться на небольшом участке кристалла, что приводит к локальному перегреву и отказу транзистора. Именно это и произошло в данном случае.

Не будьте такими как автор, читайте документацию внимательно ;)

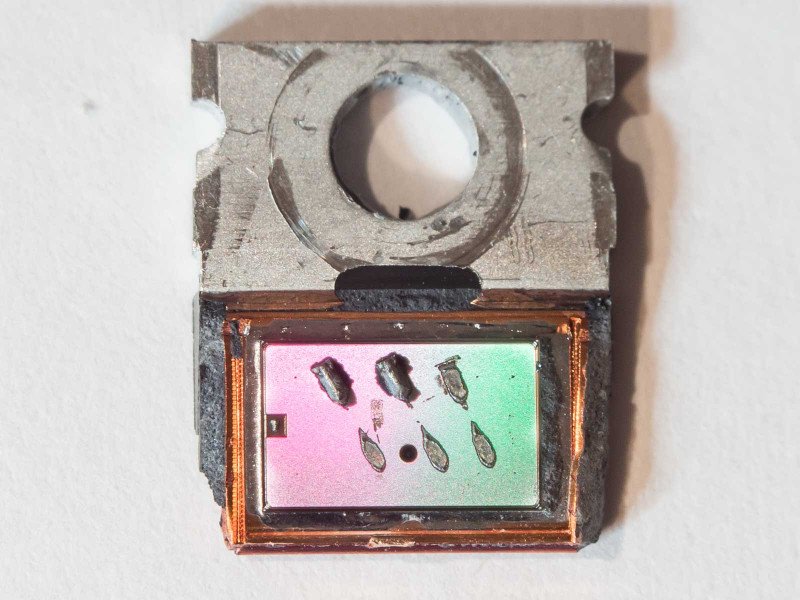

Ну а потерпевший отправляется на распаковку:

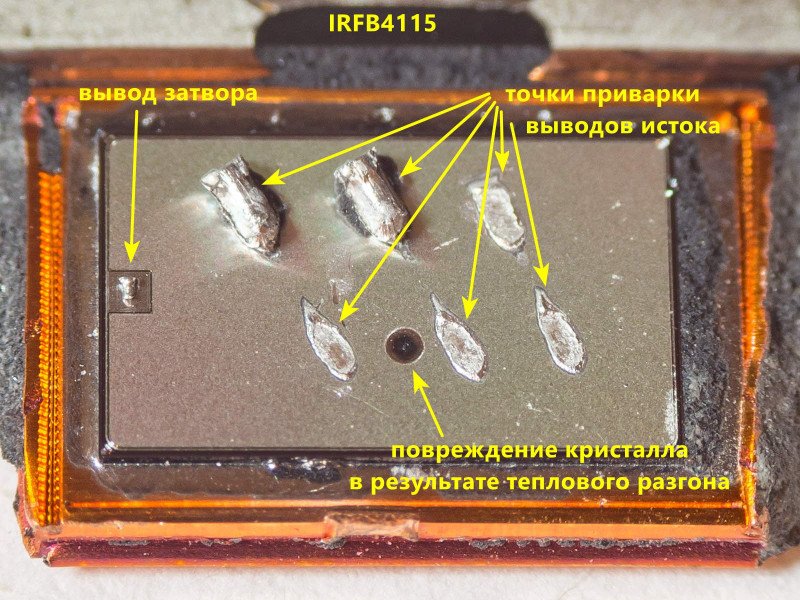

Кристалл действительно огромный и занимает почти всё доступное место на медной подложке. В центре видно небольшое круглое пятно, похожее на кратер, это и есть зона термического разрушения в кремниевой структуре. Постоянно жалею, что у меня нет микроскопа:

Больше подобных фоток можно увидеть в этом документе от NXP => AN11243 — Failure signature of electrical overstress on MOSFETs.

Ну и напоследок пара транзисторов в изолированном корпусе TO-220F. Даже тонкий слой пластика под основанием сильно ухудшает отвод тепла, поэтому допустимая мощность для таких транзисторов значительно меньше.

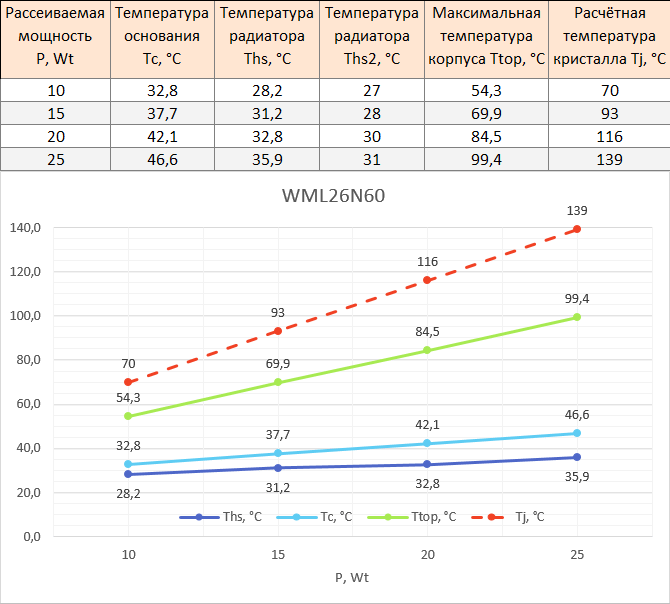

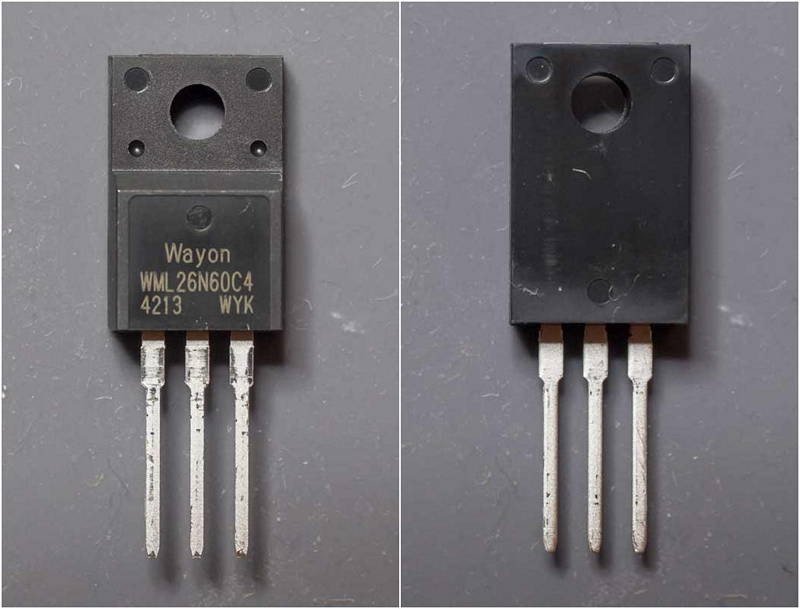

WML26N60C4

Vdss                       600 V
Id                         20 A
Rds(on)                    0.16 Ω
Pmax                       34 W
Linear derating factor     0.27 W/°C
Rth(j-c)                   3.7°C/W
Tj_max                     150°C

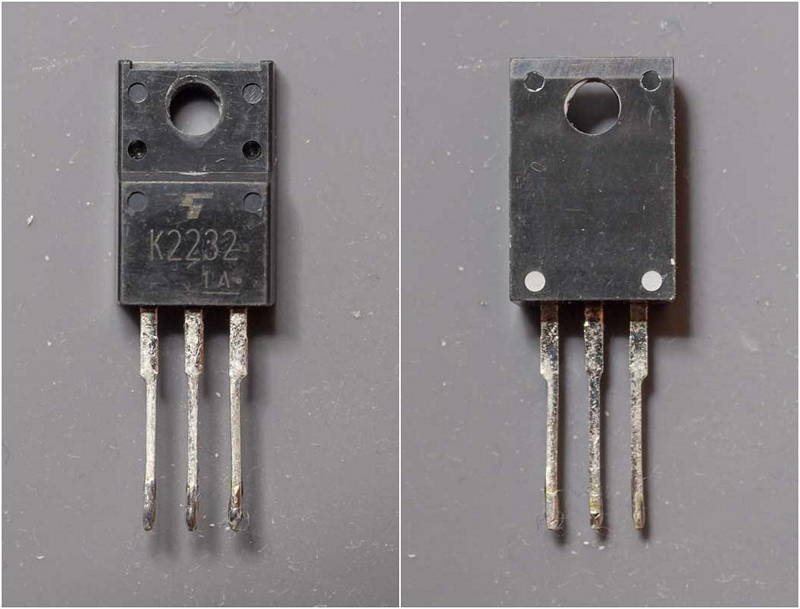

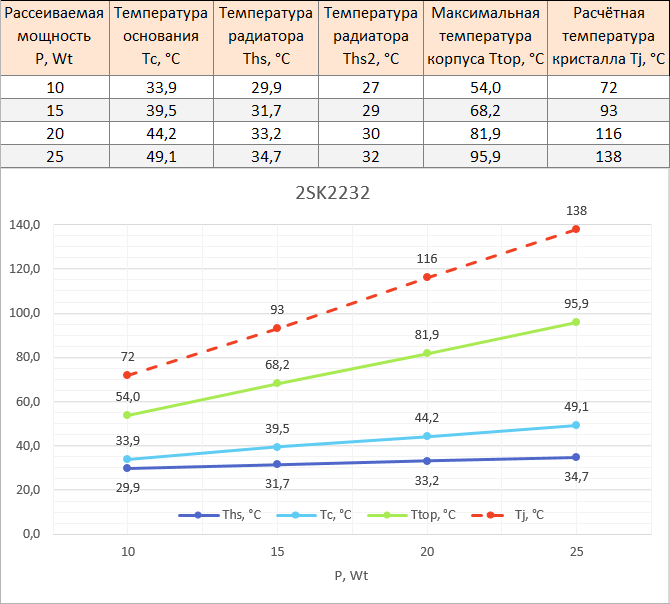

2SK2232

Vdss                       60 V
Id                         25 A
Rds(on)                    36 mΩ
Pmax                       35 W
Rth(j-c)                   3,57°C/W
Tj_max                     150°C

Оба мосфета в TO-220F показали близкие результаты.

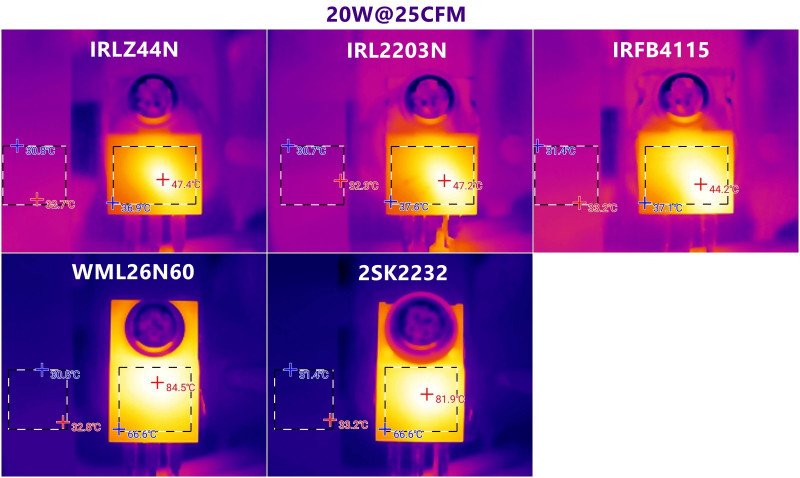

Все транзисторы в ТО-220 при одинаковой мощности 20 ватт:

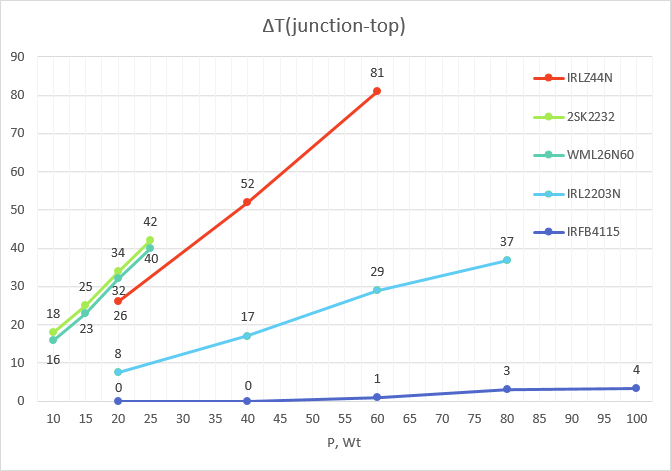

Ну и сводная диаграмма разницы между температурами кристалла и корпуса, здесь у ТО-220 по сравнению с ТО-247 разброс еще больше; особенно выделяются IRLZ44N и IRFB4115: если у 4115 эти температуры практически одинаковы, то у IRLZ44N при мощности 60 ватт кристалл горячее поверхности на 80° С.

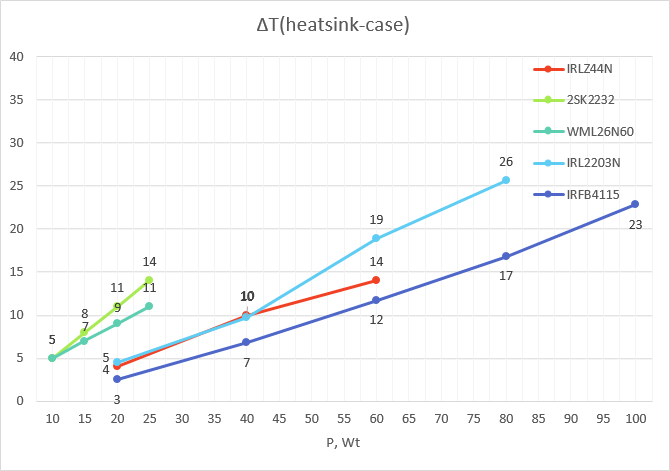

Как и у TO-247, разница температур радиатор/основание и её разброс у разных моделей невелики:

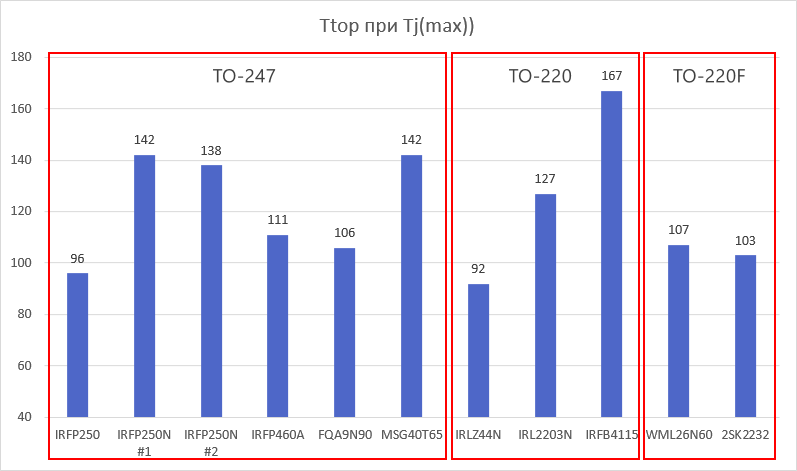

Расчётные значения температуры поверхности Ttop при максимально допустимой температуре кристалла Tj, для всех протестированных транзисторов:

Заключение.

Полученные данные каждый может проанализировать самостоятельно; для себя же я сделал следующие выводы:

Для условий, когда рассеиваемая мощность достаточно велика, а транзистор эффективно охлаждается, измерение максимальной температуры поверхности корпуса неинформативно. Из-за конструктивных отличий у разных моделей транзисторов их корпуса могут нагреваться по-разному; температура 100°С на поверхности может быть абсолютно нормальным режимом работы в одном случае и признаком значительного перегрева в другом.

В то же время, температура радиатора в непосредственной близости от транзистора (Ths) может быть использована для определения температуры основания Tc; у разных моделей соотношение этих двух температур отличается не так сильно.

Для транзистора, установленного на достаточно массивном алюминиевом радиаторе без изолирующих прокладок, температуру Tc можно приблизительно определить по формуле Tc = Ths * K.

Коэффициент K зависит от мощности; его среднее значение для мосфетов в корпусе TO-247 составило K=1,22; для мосфетов в корпусе TO-220 K=1,23.

Нужно отметить, что всё вышесказанное актуально только для линейного режима; работа в ключевом режиме на высокой частоте требует отдельного моделирования тепловых процессов, и средняя температура корпуса или кристалла здесь непоказательна.

На этом у меня всё, спасибо тем, кому хватило терпения дочитать до этого места ;) Замечания, дополнения, вопросы и другую полезную информацию типа «что за бред, лучше бы Fnirsi обозревал!» пишите в комментариях!

Добавить в избранное
+95 +111
свернутьразвернуть
Комментарии (44)
RSS
+
avatar
+5
  • LeeLoo
  • 22 сентября 2025, 13:21
Опять диссертация.
+
avatar
+4
  • IWRY
  • 22 сентября 2025, 14:47
Вас кто-то под угрозой насилия заставляет читать?
Моргните дважды, если да))
комментарий скрыт
+
avatar
+8
  • DVANru
  • 22 сентября 2025, 16:27
+
avatar
+2
  • DVANru
  • 22 сентября 2025, 16:16
Опять диссертация.
Эпистемофобия или гнозиофобия, представляют собой иррациональный страх перед получением знаний и новой информацией. Также возможна технофобия – страх перед техническим прогрессом и новыми технологиями, который может вызывать отторжение новых знаний в контексте их технологического применения.
Эпистемофобия/Гнозиофобия
Проявления: Боязнь получать новые знания, испытывать неприязнь к новой информации.
Причины: Часто связано с особыми психологическими особенностями, склонностью к изоляции, что характерно для некоторых подростков и индивидуумов.
Технофобия
Проявления: Неприязнь или страх перед передовыми технологиями, сложными электронными устройствами и вообще техническим прогрессом.
Причины: Конфликт новых технологий с личными убеждениями, идеологией или ценностями человека.
+
avatar
+1
  • pusik
  • 22 сентября 2025, 18:51
Психология = лженаука. Вашему промыванию мозгов поддаются только умственно-неполноценные особи, которых, увы, среди нас большинство.
+
avatar
+1
  • pusik
  • 22 сентября 2025, 18:51
Психология = лженаука. Вашему полосканию мозгов поддаются только умственно-неполноценные особи, которых, увы, среди нас большинство.
+
avatar
+3
Очень красиво, и лично для меня полезно!
+
avatar
+1
  • if0s
  • 22 сентября 2025, 14:23
У меня аж глаза округлились, буквально вчера вечером спалил транзистор на новенькой электронной нагрузке DL24 из-за мелкого радиатора (нормальный еще не пришел, а руки чесались попробовать), а сегодня вижу целую статью почему так делать не надо было, однозначно плюс)
+
avatar
+4
  • INN36
  • 22 сентября 2025, 15:18
Благодаря данной публикации Вы теперь знаете, что чем радиатор больше и массивнее — тем лучше. Есть еще площадь излучающей поверхности, но это выходит за рамки данного замечательного исследования расчетной температуры кристалла, которая "измерена правильно".
+
avatar
+6
Так и знал, что кто-нибудь обратит внимание на этот кликбейт в заголовке) Ну если вы знаете хороший простой способ прямого измерения температуры кристалла, то не стесняйтесь, поделитесь им!
+
avatar
+1
Проковырять в пластике корпуса маленькое дупло на глубину «до кристалла», запихнуть туда термопару.
Это работа для стоматолога. ))
+
avatar
0
Проковырять в пластике корпуса маленькое дупло на глубину «до кристалла», запихнуть туда термопару.
это нужно заранее знать толщину слоя пластика и расположение выводов истока. Я же просил простой способ)
+
avatar
0
А если растворить пластиковый корпус в кислоте, кремний и медные выводы тоже страдают?
А за статью респект+, неоднократно возникали мысли, какова же разница температур между кристаллом, корпусом транзистора и радиатором. Из какой-то старой литературы запомнились значения приблизительно в 20-30 градусов разница между корпусом и кристаллом, но лет 40 назад транзисторы в больших корпусах использовались практически повсеместно, а сейчас же очень часто используется корпусировка под SMD, у которой разница температур будет ощутимо больше из-за меньших размеров.
+
avatar
+1
  • l1bbcsg
  • 22 сентября 2025, 23:31
Тогда вы будете замерять температуру открытого транзистора. В температуру закрытого в корпусе опять придётся эвристиками пересчитывать.

Любые попытки измерить именно температуру кристалла упрутся в эффект наблюдателя, поэтому не сильно лучше измерений внешней температуры.
+
avatar
-1
  • INN36
  • 22 сентября 2025, 18:03
кто-нибудь обратит внимание на этот кликбейт в заголовке)
Так ведь кликбейты — они для привлечения внимания для ко всяко-разной бестолковщине. И не стыдно?
вы знаете
Я-то тут каким боком? Я не несу пургу. В отличии от Вас.
+
avatar
+5
И не стыдно?
Если честно, я ожидал от вас большего конструктива. А вы докопались до названия...
Я не несу пургу. В отличии от Вас.
В чем пурга? В статье я показал, что применяемый многими способ измерения — малоинформативен, а иногда и полностью бесполезен. И предложил способ, дающий бОльшую точность. Вы не согласны с выводами? Или с методикой?
+
avatar
0
довольно неплохо проведен разбор и весьма познавательно. У меня есть только 1 вопрос — зачем использовать такие большие токовые шунты (50 мОм) если стабилизатор на ОУ прекрасно работает с шунтом в 10 раз меньшим сопротивлением (5 мОм), а хороший ОУ на токе в 5А прекрасно и с 1мОм будет стабилизировать этот ток. Не, я понимаю, что измеряя напряжение на самом мосфете тепловую нестабильность шунта мы исключаем (как и потери мощности на проводах и шунте), но… не красиво же! XD
UPD. На 5 мОм и 5 А токе можно даже LM358 заставить работать… Юзать имбовейшую ts922ai на 50 мОм шунт я считаю преступлением XD
+
avatar
0
У меня есть только 1 вопрос — зачем использовать такие большие токовые шунты
затем, что этот ГСТ может выдавать не только 5 А, но и намного меньше. А вообще, здесь это некритично, просто спаял из того что подвернулось под руку.
+
avatar
0
неплохой у Вас «подножный мусор» XD
Я разрядно-нагрузочный для лиионок на токи 0.1...10А делал на 5 мОм шунтах не используя внешний ОУ, только встроенный дифф. ОУ в lgt8f328p (такой себе челендж устроил), а он там сииильно хуже даже LM358… но да, пришлось попотеть с оптимизациями. С ts922ai думаю без проблем можно держать нагрузку в единицы миллиампер на 1 мОм шунте )))
+
avatar
0
Я разрядно-нагрузочный для лиионок на токи 0.1...10А делал на 5 мОм шунтах не используя внешний ОУ, только встроенный дифф.
для разряда, наверное, большая стабильность тока и не нужна.
С ts922ai думаю без проблем можно держать нагрузку в единицы миллиампер на 1 мОм шунте ))
Это вряд ли) с шунтом 1 мОм получим падение 1 мкВ/мА, а у 922 температурный дрейф стандартные 2 мкВ/градус, это же не прецизионный ОУ.
+
avatar
0
  • dskinder
  • 23 сентября 2025, 01:41
Не очень понял что в ней «имбовейшего»? Напряжение смещения на входе, мкВ — 3000, даже у lm358 2 мВ. Даже если там 0.9мВ, у некоторых модификаций, поводов для восторга не вижу. Обычный дешевый оу.
+
avatar
0
  • INN36
  • 22 сентября 2025, 15:19
измеряем температуру правильно
Это как?
+
avatar
0
В конце статьи написано. А вообще, идеального способа у меня для вас нет ¯\_(ツ)_/¯
+
avatar
+1
  • INN36
  • 22 сентября 2025, 18:09
Я 3 раза прочитал концовку данного опуса.
Он не содержит полезной информации от слова совсем. Увы.
+
avatar
0
  • pusik
  • 22 сентября 2025, 19:01
Это провал диссертации.
+
avatar
+6
Наверное, вам в принципе подобная информация не нужна, это нормально, я и не рассчитывал на массовый интерес, когда писал эту заметку. А вот мне подобные сведения в свое время очень бы пригодились, но ничего подобного я в сети не нашел — поэтому и решил сейчас поделиться результатами своих экспериментов, для тех, кому такое может быть интересно.
+
avatar
+1
  • UAM
  • 22 сентября 2025, 16:03
Вопрос не по теме. Зачем в теплоотводе дополнительное отверстие?
Раньше вроде такого не было. Или я не обращал внимание?
+
avatar
+2
Вероятно, для более надёжного соединения металла с пластиком. У старых транзисторов чаще была такая форма теплоотвода:
+
avatar
0
  • UAM
  • 22 сентября 2025, 18:43
Вероятно, для более надёжного соединения металла с пластиком
Раньше и такие редко встречались.
И как тогда с переносом тепла от кристалла?
+
avatar
0
  • simsun
  • 22 сентября 2025, 21:27
мне кажется для того что бы какие то механические напряжения/смещения не передавались от дыровки к кристаллу
+
avatar
+1
  • Spenoza
  • 22 сентября 2025, 16:08
А теперь Вы еще и узнали что заявленные 150Вт из этой нагрузки с ее одним штатным транзистором получить в долгую не получиться.
+
avatar
0
  • avihome
  • 22 сентября 2025, 16:42
Для эксперимента было выбрано 5А, понятно, что для других токов потребовалось бы ещё больше экспериментов. Хотя интересно было бы посмотреть и 20А при ~5В, например )
Пока вижу, что IRFP250, если он «всамделишный», в линейном режиме на 5А и ~20В должен жить долго и счастливо, если конечно, правильно понял практическую часть.
(Это я про
Как (не) сжечь транзистор
)
+
avatar
+1
Для эксперимента было выбрано 5А, понятно, что для других токов потребовалось бы ещё больше экспериментов. Хотя интересно было бы посмотреть и 20А при ~5В, например )
По распределению температур заметной разницы не будет, мощность на кристалле будет рассеиваться такая же, ну разве что на больших токах вырастут потери на проволочных перемычках истока. А вот в плане ОБР 20А и 5В для транзисторов более легкий режим, чем 20Вх5А.
Пока вижу, что IRFP250, если он «всамделишный», в линейном режиме на 5А и ~20В должен жить долго и счастливо, если конечно, правильно понял практическую часть.
Формально, для IRFP250 работа в линейном режиме в даташите не нормируется, поэтому он имеет полное право сгореть ;) Но на практике да, обычно нормально работают, если охлаждение хорошее.
+
avatar
+2
если производитель нарочно не упоминает линейный режим в даташите, то даже всамделишный может вести себя, немного иначе.
+
avatar
+4
  • Glamtie
  • 22 сентября 2025, 18:00
Очень хорошая статья, но это все в статическом режиме измерения. А вот тепловой пробой транзистора может произойти за миллисекунды, при этом сам транзистор может быть холодным и никакой тепловизор или термопара не зафискируют ни малейшего нагрева. Радиатор тут бесполезен и жидкий азот тоже. А все почему? Советую обращать внимание на точку работы транзистора, если это силовой ключ и он коммутирует нагрузку с какой-то частотой, емкость его затвора начинает сильно так влиять, доходит до того, что он из ключевого режима переходит в линейный — и чик, сдох. Без нагрева совершенно. Поэтому советую обращать внимание на время открытия как по даташиту так и по факту — открытие затянулось — кирдык котенку, и вы этого просто сначала не заметите. Именно поэтому силовые ключи любят «ударное» управление затвором от внешнего драйвера — вкачать за несколько десятков наносекунд ток в 30А в затвор — это нормально. Я утрирую но поверьте, ненамного. Это именно про ключевой режим работы.
+
avatar
0
  • kvarkk
  • 22 сентября 2025, 18:08
А если драйвера нет, что делать? Уменьшать сопротивление последовательного резистора на затворе до бесконечности нельзя.
+
avatar
0
  • simsun
  • 22 сентября 2025, 21:32
Поэтому советую обращать внимание на время открытия как по даташиту
обычно всё же закрытие форсируют когда ток индуктивности максимальный, для открытия — если только работа на ёмкость? но это как то жестковато… поправьте если что
+
avatar
0
  • 110088
  • 22 сентября 2025, 19:34
Мультиметр UT171B с подключенной термопарой в кипящей воде показывает 98,0°-98,1°
Хмм, а какое атмосферное давление при этом?
+
avatar
+1
не помню, но точно больше 710 мм.рт.ст., я не в горах живу.
+
avatar
0
  • a115
  • 22 сентября 2025, 20:58
Я вот тоже «не в горах живу», в Киеве, но выше «уровня моря» — и температура кипения уже не 100°С, а чутка выше 98°С. Это раз. И, раз уж я здесь влез, то и ещё пару, ну, скажем, советов:
термопара плотно прижимается к его основанию непосредственно под кристаллом
Это заблуждение — «прижимается» только точка касания, а она намного меньше шарика спая, а вся остальная его поверхность контактирует с воздухом, что не так, чтоб хорошо.
Еще одну термопару для контроля температуры радиатора закрепил в глухом отверстии рядом c местом установки транзистора
1. Это не придирка, но она, термопара, в целях Вашего опыта, излишня.
2. «Кроме ТО-247, протестировал и… TO-220» — «сводная диаграмма… ТО-220 по сравнению с ТО-247» — а в этом случае ещё и не показательна т. к. расстояние от неё до кристаллов разное (а это алюминий).
Предварительно проверил показания измерительных приборов по «эталону температуры» — кипящему чайнику. Снимок стенки чайника с наклеенным кусочком термоскотча
Это тоже слегка некорректно — кипит вода, а не стенка чайника, и 100°С (при давлении 760мм.рт.ст.) будет не в объёме, а у самой поверхности воды. Это как-бы мелочи, но, раз уж Вы «заморочились» этим
Тепловизор закреплен напротив транзистора, чтобы возможные изменения расстояния и ракурса не влияли на измерения
то, учитывайте уж всё, по-полной.
Ths — максимальная температура участка поверхности радиатора рядом с корпусом транзистора, измерена тепловизором
«участка поверхности радиатора рядом с корпусом транзистора» — это как-то расплывчато — как, в случае не одного и того-же расстояния от, скажем, центра кристалла, их сопоставлять?
+
avatar
+2
Спасибо за комментарий.
Я вот тоже «не в горах живу», в Киеве, но выше «уровня моря» — и температура кипения уже не 100°С, а чутка выше 98°С
В целом согласен, надо было это учесть. Но и при комнатной температуре показания были ниже, так что скорее всего это погрешность мультиметра/термопары.
«прижимается» только точка касания, а она намного меньше шарика спая, а вся остальная его поверхность контактирует с воздухом, что не так, чтоб хорошо.
Про термопасту забыли. А воздух — отличный теплоизолятор, к тому же он нагрет до температуры радиатора и не циркулирует. Спай может охлаждаться через собственные проволочные выводы и пластиковую прижимную втулку, но как это компенсировать я не придумал.
Это тоже слегка некорректно — кипит вода, а не стенка чайника, и 100°С (при давлении 760мм.рт.ст.) будет не в объёме, а у самой поверхности воды.
Кипит весь объём воды, а не только слой у поверхности. И как температура металлической стенки может отличаться от температуры воды внутри?
раз уж Вы «заморочились» этим

Тепловизор закреплен напротив транзистора, чтобы возможные изменения расстояния и ракурса не влияли на измерения
С этим как раз просто, при увеличении расстояния увеличивается участок, который попадает на один «пиксель» матрицы тепловизора, и измеренный максимум температуры занижается. Ну и кроме этого, с макролинзой глубина резкости очень небольшая, и каждый раз вручную ловить правильное положение просто неудобно.
«участка поверхности радиатора рядом с корпусом транзистора» — это как-то расплывчато — как, в случае не одного и того-же расстояния от, скажем, центра кристалла, их сопоставлять?
Согласен, надо было указать конкретнее. В принципе, по термофото видно, что это точка на уровне кристалла, в паре миллиметров от боковой грани корпуса.
+
avatar
+2
  • l1bbcsg
  • 22 сентября 2025, 21:41
Познавательно, спасибо.

Я как-то задался таким же вопросом про светодиоды.
Точнее, сначала я конечно ткнул термопарой в люминофор отчего тот обуглился. А вот потом я уже озадачился вопросом.

Трактат написать я не осилю, если коротко, то и на радиаторе и на люминофоре замерять конечно не корректно. Тепловизором на кристалл смотреть тоже плохо. Чуть лучше – на аноде или катоде. Хорошо – теплоотводной площадке если есть. А правильно – на специальной предусмотренной точке где бы она ни была.
У производителей верхней лиги типа Осрама для каждой серии помечено в даташите куда подлезать. У средней лиги хоть какая-нибудь методика обычно описано в даташите. У безымянных китайцев – ну катод, что остаётся.

У моего светодиода была отдельная точка на медной подложке, все температуры в даташите были описаны для неё и замерять правильно было там, я уточнял у производителя.
Температуры в других же местах были то сильно оптимистичными, то закритическими, хоть чип и работал стабильно.
+
avatar
0
  • moyemail
  • 23 сентября 2025, 04:43
Уважаемый автор, по какому критерию вы использовали макролинзу к тепловизору с фокусным расстоянием именно 50,8мм? Эмпирическим путём, или есть какие-то рекомендации? Почему не с другим фокусным расстоянием??
