Доброго времени суток.
А моем телевизоре LG в один момент появилось белое пятно. «Ага, линза отвалилась» — сказал я, «надо будет разобрать и приклеить». Но тв я смотрю нечасто и этот дефект не напрягал и ремонт постоянно откладывался до «когда-нибудь».
Но когда появились еще пятна это самое «когда-нибудь» наступило. Поэтому разберем телевизор и переклеим линзы.
Если у вас есть такие яркие пятна на экране (обычно на тв LG это часто происходит, на оригинальной подсветке), это означает отвал линз от планок.
Телевизор производства сентябрь 2015 года. Я его купил неисправным в 2020 году, поменял неисправные светодиоды (не планки), повесил на стену и особо не трогал. Так, на обед включал на час, не более.
Разберем. Кладем тв на стол экраном вниз, откручиваем болты задней крышки и снимаем её
Блок питания и системная плата
Снимаем динамики. Платы снимать не обязательно, но в тот момент я их снял.
Откручиваем шурупы железной защиты плат матрицы (снизу есть, включенные в рамку), снимаем её
Далее по периметру откручиваем шурупы рамки, снимаем
Скидываем матрицу вместе с рамкой. Предварительно извлекаем и пазов платы матрицы снизу на шлейфах, далее отщелкиваем защелки рамки
После этого поднимаем рамку (я беру по центру) и переносим на свободное место. Аккуратнее — плата снизу, что на шлейфе, может зацепиться за корпус, следите за этим ( их можно подклеить к матрице скотчем, что бы не болтались и не мешались).
Снимаем рассеивающие плёнки и видим 3 линзы
Отклеиваем все остальные линзы и располагаем рядом точно так же, как они были установлены. Это для того, чтобы они приклеились точно так же, как и были с завода и не нужно было морочиться с центровкой
Клею на клей Т-7000, черный. Можно использовать прозрачный. Еще можно на Титан приклеить. На супер клей не советую — от его испарений есть пятна на линзе, которые не уберёшь.
Наносим клей, приклеиваем линзу
Ждем минут 15-30 и можно собирать телевизор обратно. При сборке обратно следите за матрицей — её края и углы должны лежать в углублении рамки.

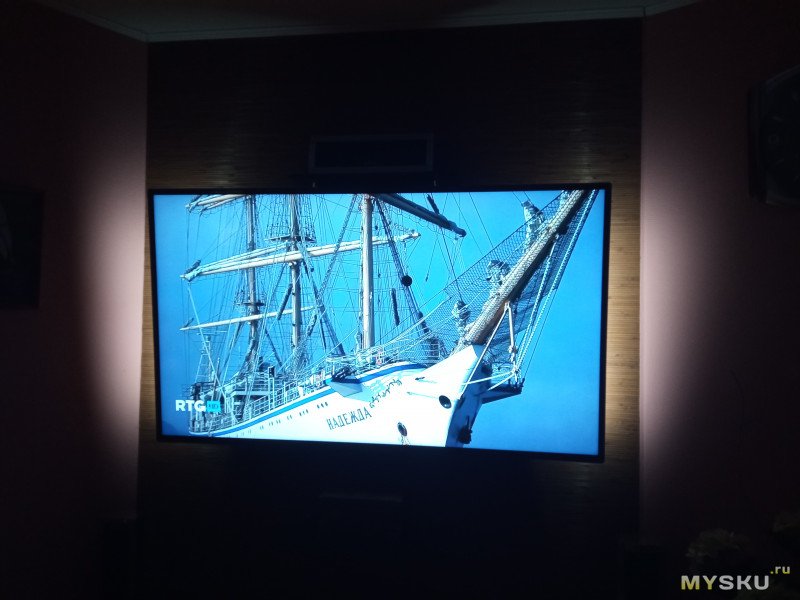

Включаем — показывает нормально. Пятен не увидел
Только сверху справа в углу были периодические помаргивания — светодиод требовал замены.
«Ладно, потом поменяю всю подсветку, как время придет» — подумал я. Прошло 4-5 месяцев и неожиданно экран стал очень тускло показывать, более менее видно только в полной темноте. На LG если с подсветкой что-то не то, драйвер уходит в аварийный режим и сильно ограничивает напряжение/ток на светодиоды.
Заказал новые планки на озон тут, как пришли снова разобрал телевизор и увидел прогар планки вместе с текстолитом и белой подложкой.
Ну ничего — отодрал старые планки, приклеил новые
У новых планок форма линз другая и они меньше, но при этом картинка яркая и явных засветов я не увидел. Но если задаться целью их увидеть, то на белой заливке есть малозаметные пятна. Но они настолько незначительны, что пришлось всматриваться, а с расстояния совсем не заметно.
Уменьшить ток подсветки в телевизорах с блоками питания LGP3942D-15CH1 (EAX66203001) с прямоходовым понижающим драйвером LC5901 можно, увеличив сопротивление датчика тока в истоке ключа преобразователя.
Штатный ток в светодиодах 250 mA. Датчик тока — резистор R816 номиналом 3 Ohm. Если увеличить номинал до 4.3 Ohm, ток уменьшится до 175 мА.
Я сделал примерно тоже самое (давно, еще 4 года назад) и то пришлось в настройках уменьшать подсветку на 30-40%.
На этом у меня всё, спасибо за внимание.
Удачных ремонтов!
+21 |
1391
49
|
+137 |
2894
41
|
+45 |
2295
79
|
имхо, озон как и ягоды всегда летает. возможно у вас были проблемы в узлах сети, стоило бы позвонить провайдеру, высказать претензию по открытию сайта и убедиться, что на линии все в порядке.
это было бы эффективнее, чем спрашивать кого-то в сети.
ростелеком приморский край
никогда так не тупил браузер
К слову сброс кеша ДНС почему-то помогает.
Такое ощущение, что режут неместное iptv, смореть не возможно, постоянные зависания.
Судя по форумам за приделами прим. края этой проблемы нет.
Фильмы онлайн через различные агрегаторы, в том числеми торренты онлайн идут нормально.
завод отдельно НЕ продаёт и Не когда не продавал

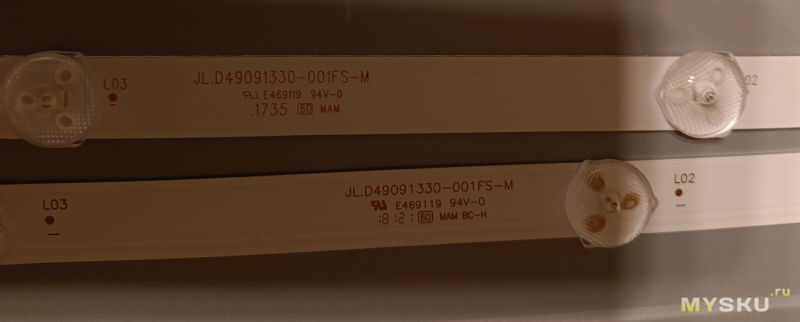

Прикладываю фотографию планок телевизора LG — рядом лежат «оригинальная» (которая была в телевизоре — с темными точками крепления линзы ) и купленная на АлиЭкспресс за 1150 рублей.
Маркировка и внешний вид совершенно идентичны
mysku.club/blog/misc/100535.html#comment4503178
Один восстановил для любимого предприятия(замена подсветки/снижение тока на стринги), 2 были списаны по причине нерентабельности ремонта(так на предприятии решили). На одном прогар под регулирующим подсветку транзистором. Гоняли до упора…
Я не гордый, отвез домой. Было это почти 6 лет назад. Тогда один восстановил, ток на светодиоды уменьшил. До сих пор у мамы работает. Со вторым сложнее- там кроме подсветки и прогара на БП, еще проблема с матрицей. Сбоку-справа вертикальная серая полоса, и изо какое то неконтрастное чтоли, как будто пеленой подернуто. И толи двоится, толи что. Это без подсветки и не заметно было.
БП LGP32D-15CH1, дравер подсветки BD559, ток убавлял этим же резистором R816.
Номинал резистора в стоке 2.3 Ohm был. Резистор(рядом с дросселем) от нагрева изменил цвета до неузнаваемости. Визуально 0.1 Ohm.
На БП с прогаром шимку(BD559) унесло-1 вывод на «общий» звонится, R811, R813 тоже неисправны- на обрыве.
Никогда не выводите подсветку на 100%, и вы обманете производителя. Максимум 75%.
ps: мода не прошла, оно в вр ушло
В общем, в году так 2021-22 решил обновить TV, захотелось 4К… Начал читать форумы. Для меня вообще существуют только 2 бренда смарт-TV- самсунг и лг. И вот они с разницей где то примерно в год отказались от DTS кодека. После 2019-2020 гв эти TV идут без поддержки звука DTS.
По поддержке форматов видео самсунг вообще упал. Реально, накачал видосов на HDD, приехал в магазин… И блин просто провал у самсунга, кучу видеоформатов не воспроизводит.
Лыжа победила- все форматы видео подняла. Даже специальный проверочный кривой рип что работал только на компе, и то иногда сыпал квадратами. Лыжа и его подняла, что не делали все мои предыдущие тв. Сыпала квадратами иногда, но показывала.
Купил TV-бокс, сейчас смотрю фильмы со звуком DTS через него. Но в основном конечно все остальное напрямую через TV.
Вот к примеру мой ТВ Самсунг hevc уже не переваривает. А ТВ бокс — пожалуйста, все форматы, выбор приложух гораздо шире, чем на ТВ.
И я например могу практически в пару тапов отзеркалить экран смартфона или ноутбука на экране смартTV. Или фотки/видосики с этого же смартфона на экране смартTV посмотреть. TV бокс это конечно тоже наверное сможет при определенном уровне рукоблудства, но на смартTV это все уже придумано, внедрено, и работает.
Даже популярный Amlogic S905 и его более мощный собрат, которые чуть ли не в каждом тв-боксе, по качеству обработки видео еще та шляпа.
МТКашки и рокчипы получше в этом плане будут, но у них свои проблемы.
А процессоры, которые обрабатывают видео в LG, китайцы ой как не скоро догонят.
Жаль только что сейчас не инженеры всем рулят, а маркетологи, в связи с этим мы еще не скоро увидим шустрый смарт на телевизорах.
Лично я пока не могу обходиться без тв-боксов, где скорость отклика на твое действие в пределах разумного, а не так как на смарт тв — я уже сто кнопок нажал, а телек еще только первую команду выполняет.
Или сначала отщелкиваем в положении, как на фото, а потом начинаем переворачивать, и оно само отвалится?
Но раньше я переворачивал тв, отщелкивал рамку и поднимал корпус, а матрица с плёнками оставалась на столе, но давно так не снимаю — можно сколоть стекло, лучше через верх, так хоть всё видно
В моем профиле много других топиков по этой теме, посмотрите
Вчера полностью поменял подсветку на своем 55LA620. Почему полностью — потому что первый раз вылетели 3 светика через 12 лет от начала эксплуатации. Заменил тогда 3 штуки. Пока менял, отлетел еще десяток пуговиц — такое впечатление, что они от любого чиха отскакивают. Но приклеил. Заодно прибил ток до 220мА. Все сделал и когда собрал — заметил, что в углу один светик горит слабее остальных. Ну и месяцев 8 после того прошло — и снова полетела подсветка. Короче посыпалась она. Вот и решил полностью махнуть ее. Купил на WB весь набор за 1645 руб. Комплект видно из Китая, скотч есть. Разъемы чуть другие — пришлось сильно надавливать чтобы они сели. Проверил навесом, потом наклеил. И все заколосилось. Правда, есть неравномерность в виде пятен от каждого светика. Никто не замечает, но я вижу, что есть. Да и пёс с ними — работает и вполне неплохо. У меня яркость подсветки стояла 85%. С новыми полосами оказалось слишком ярко. Так что версия о деградации получила дополнительное подтверждение.
На родных планках подсветки производитель телевизора устанавливает светодиоды на 6 Вольт. Особенность этих светодиодов в том, что внутри каждого светодиода установлен стабилитрон на 8-9 Вольт. Все 32 светодиода включены последовательно. При выходе из строя светодиода его «замещает» встроенный в светодиод стабилитрон, на изображении появляются области с затемнениями. Однако это не мешает просмотру изображения до того времени, когда будет возможность отремонтировать подсветку. У светодиодов китайских планок таких встроенных в светодиоды стабилитронов нет.
Вот на изображении сплошного белого фона видны затемнения от сгоревших светодиодов, а сгорело на тот момент 6 светодиодов:
Купил на алиэкспрессе новые планки на дюралюминиевой подложке с точно такими-же линзами, как и родные были и с заранее приклеенным двухсторонним теплопроводным скотчем. Заодно купил за 2.38€ 100 светодиодов LG Innotek LED LED Backlight 2W 6V 3535 Cool white специально для подсветки LG.
Заменил планки, собрал телевизор, подсветку установил на 60-65%.
Прошло 3 года и подсветка полностью пропала. После работы вечером разобрал телевизор, проверил и оказалось что сгорел 1 светодиод, по размерам 2525 или 3030. Заменил на заранее купленный 3535. Подсветка заработала, причём цветовая температура попала точно в такую-же что и на планках. Собрал, включил, телевизор стал снова нормально показывать.
Заранее купил на али новые планки и стабилитроны 1N4730A 3V9 и 1N4731A 4V3, которые могут долговременно работать на токе до 230 мА.
Через полгода подсветка снова погасла. К тому времени я уже получил новые планки и стабилитроны.
Снова разобрал и решил провести эксперимент со стабилитронами. Заменил 2 сгоревших светодиода и параллельно каждому светодиоду припаял цепочку из 2-х стабилитронов на 3,9 Вольт и 4,3 Вольт:
Прошло ещё несколько месяцев и на экране в левом нижнем углу появилось небольшое не очень видное затемнение — ещё один светодиод сдох, но подсветка изображения не пропала. Как сдохнут ещё несколько светодиодов — заменю все планки подсветки на новые, но сразу-же буду припаивать стабилитроны параллельно светодиодам.
P.S. Линзы приклеивал на свои места по старым точкам с помощью прозрачного клея с УФ полимеризацией с алиэкспресса и УФ миниизлучателя. Клей застывает буквально за 10 секунд и нормально держит.
Пришлось все планки менять…
