Телевизор PHILIPS 32PHT4509/60 | Замена подсветки

Телевизор неожиданно превратился в «радио», т.е звук есть, а картинки нет? Посветите на экран фонариком — если увидите еле заметное изображение, значит вышла из строя подсветка или есть проблема с платой (обычно вздуваются конденсаторы)

В данной статье расскажу и покажу, как меняется подсветка в телевизоре PHILIPS PH32PHT4509/60

Заявленный срок службы данного тв — 5 лет, дата производства октябрь 2014 года. Сломался в марте  2026 года. Отработал чуть больше 10 лет — в сравнении с современными тв приличный срок.

Разберем телевизор для осмотра платы — может банально вздулись конденсаторы и это будет причиной неисправности. Располагаем корпус экраном вниз на ровной поверхности, откручиваем винты задней крышки и снимаем её.

Осматриваем блок питания (его маркировка 715G6197-P01-003-002H) на наличие «беременных» электролитических конденсаторов.

Таковых не обнаружено, значит продолжаем разборку

Системная плата 715G6165-M01-000-005X

Снимаем металлическое крепление для ножки, динамики, платы, отключаем провода. Переворачиваем телевизор и по периметру откручиваем винты, удерживающие внешнюю рамку.

Аккуратно снимаем её

Снизу, где расположена плата матрицы отклеиваем закрывающую её плёнку и отклеиваем от корпуса плату. Не дергаем её, аккуратно, не спеша. Лучше подлить спирт или Калошу для размягчения клея скотча.

Теперь снимаем матрицу. Проще это сделать вместе с рамкой, в которой она лежит. Отщелкиваем её от корпуса по периметру, поднимаем и переносим на свободное чистое место.

Под матрицей расположены рассеивающие свет плёнки — снимаем их все, не разделяя

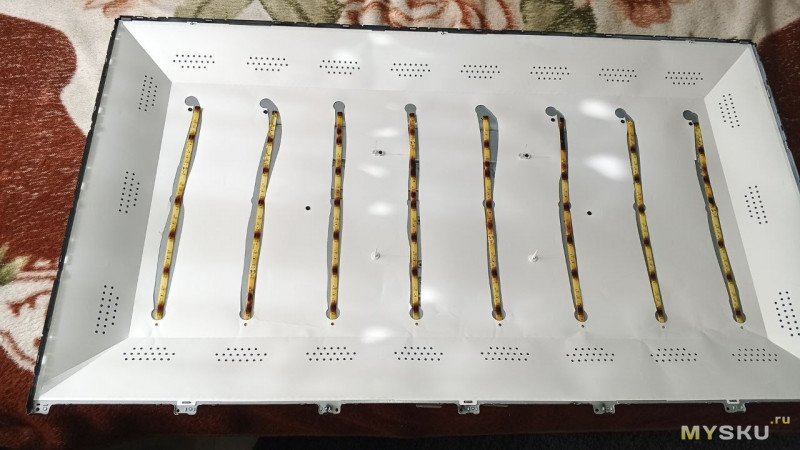

Под ними расположена подсветка, которую и необходимо заменить

Маркировка планок LBM320P0701-FC-2, по семь трёхвольтовых светодиодов на каждой

Соединение насколько я помню и как вижу — все 3 планки соединены параллельно между собой

Проверяем LED тестером — какие то светодиоды еще светят, но по синему оттенку и разной яркости видно, что недолго им осталось

Откручиваем винты, удерживающие планки на корпусе, снимаем их и устанавливаем новые (по маркировке их легко найти на популярных маркетплейсах)

Собираем все в обратной последовательности. После установки матрицы проверяйте, чтобы углы и стороны матрицы лежали в углублении внутренней рамки (если сместилось — присоской приподнимите и переместите) и только после этого устанавливайте внешнюю рамку.

Включаем — работает, картинка без пятен и засветов, всё прекрасно

А что бы светодиоды отработали как можно больше, необходимо уменьшить подаваемый на них ток.

Чтобы уменьшить ток подсветки в LED-драйверах с контроллером PF7903BS в блоках питания 715G6197, следует пропорционально увеличить общее сопротивление измерительных низкоомных резисторов датчика тока подсветки R8123, 8124, 8125, 8126, либо просто удалить один или два из них, чтобы грубо уменьшить ток на четверть или вполовину.

На этом всё, телевизор можно окончательно собирать и эксплуатировать. Спасибо за внимание и удачных ремонтов!
