Заказал попробовать две платы Raspberry Pi Pico — и в итоге затребовал и получил полный рефанд. Почему так вышло — под катом

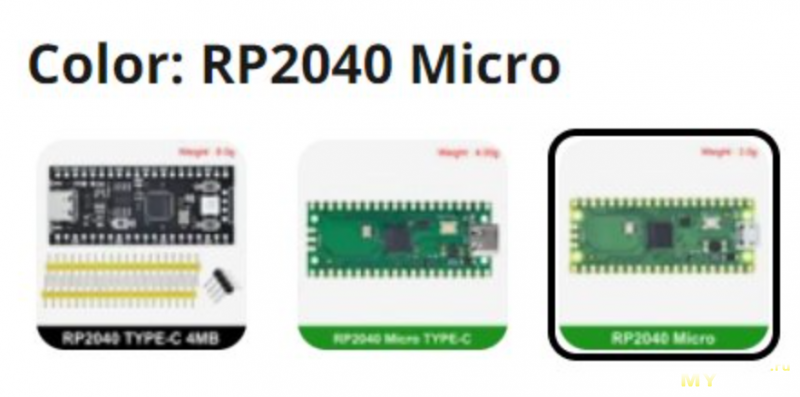

Брал вот здесь:
https://www.aliexpress.com/item/1005006208460625.html
Не стану расписывать, в чем их особенности, это неплохо сделано например здесь: mysku.club/blog/aliexpress/89843.html
Расскажу про свой опыт этого заказа:
Итак, пришли две отладочных платы
Надпись с копирайтом вызывает надежду если не на оригинал, то хотя бы на полное соответствие оригиналу, однако:
Сразу видим отличие — здесь установлен линейный регулятор AP2112:
На оригинальной плате, и на фото продавца тоже, там стоит Buck-Boost регулятор RT6150B, что позволяет питать плату напряжением в пределах 1.8 — 5.5В:
В нашем же случае минимальное напряжение — около 3.7В, учитывая максимальное падение напряжения по даташиту AP2112 — 400мВ

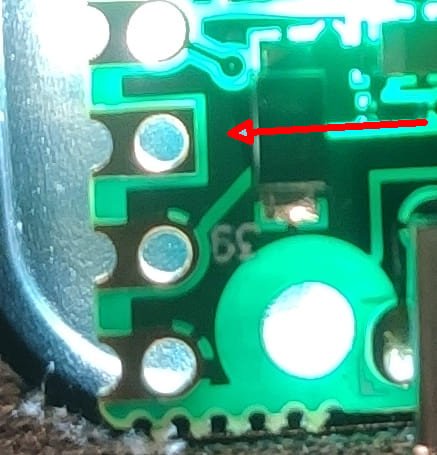

А зачем тогда там катушка, если это линейный регулятор? Фильтровать помехи? А незачем, она никуда не подключена:
Единственное её предназначение — чтобы плата внешне мимикрировала под оригинал.
Окей, держим в голове эту особенность питания и начинаем тестить. Blink пример заработал только на одной плате — на второй, хотя она успешно открылась как флешка и прошилась:
светодиод моргать не начал. Сам светодиод целый и при замере сопротивления между ногой контроллера и минусом чуть-чуть горит, резистор целый, все дорожки прозваниваются и никаких замыканий нет, то есть проблема именно в ноге микроконтроллера. Во всяком случае, других идей у меня нет, пишите в комментариях, если я не прав
На этом моменте был открыт спор на всю сумму с причиной: не функционирует как надо, и это всё было описано, и алиэкспресс принял решение в мою пользу.
Спасибо за внимание
Брал вот здесь:
https://www.aliexpress.com/item/1005006208460625.html
Не стану расписывать, в чем их особенности, это неплохо сделано например здесь: mysku.club/blog/aliexpress/89843.html
Расскажу про свой опыт этого заказа:
Итак, пришли две отладочных платы
Надпись с копирайтом вызывает надежду если не на оригинал, то хотя бы на полное соответствие оригиналу, однако:Сразу видим отличие — здесь установлен линейный регулятор AP2112:
На оригинальной плате, и на фото продавца тоже, там стоит Buck-Boost регулятор RT6150B, что позволяет питать плату напряжением в пределах 1.8 — 5.5В:
В нашем же случае минимальное напряжение — около 3.7В, учитывая максимальное падение напряжения по даташиту AP2112 — 400мВ
А зачем тогда там катушка, если это линейный регулятор? Фильтровать помехи? А незачем, она никуда не подключена:
Единственное её предназначение — чтобы плата внешне мимикрировала под оригинал.Окей, держим в голове эту особенность питания и начинаем тестить. Blink пример заработал только на одной плате — на второй, хотя она успешно открылась как флешка и прошилась:
светодиод моргать не начал. Сам светодиод целый и при замере сопротивления между ногой контроллера и минусом чуть-чуть горит, резистор целый, все дорожки прозваниваются и никаких замыканий нет, то есть проблема именно в ноге микроконтроллера. Во всяком случае, других идей у меня нет, пишите в комментариях, если я не правНа этом моменте был открыт спор на всю сумму с причиной: не функционирует как надо, и это всё было описано, и алиэкспресс принял решение в мою пользу.
Спасибо за внимание
