Новая металлическая ручка для паяльных жал HAKKO T12

В начале этого года я уже делал обзор на достаточно интересную металлическую ручку для паяльных жал HAKKO T12. Многим она понравилась, а некоторые даже её приобрели и используют. Настал момент познакомить Вас с новой металлической ручкой для паяльных жал HAKKO T12.
Кому интересно, прошу под КАТ (внимание трафик, много фото)

Просматривая ассортимент всем известного магазина увидел новый комплект для сборки металлической ручки для жал HAKKO T12 и решил взять её на обзор. Менеджеры данного магазина пошли мне на встречу и спустя 3 недели посылка с комплектом для сборки металлической ручки уже лежала у меня на столе

Внутри пакета уже привычный картонный коробок без опознавательных знаков обмотанный скотчем

Немного помятый при пересылке, но на состояние содержимого это не повлияло.

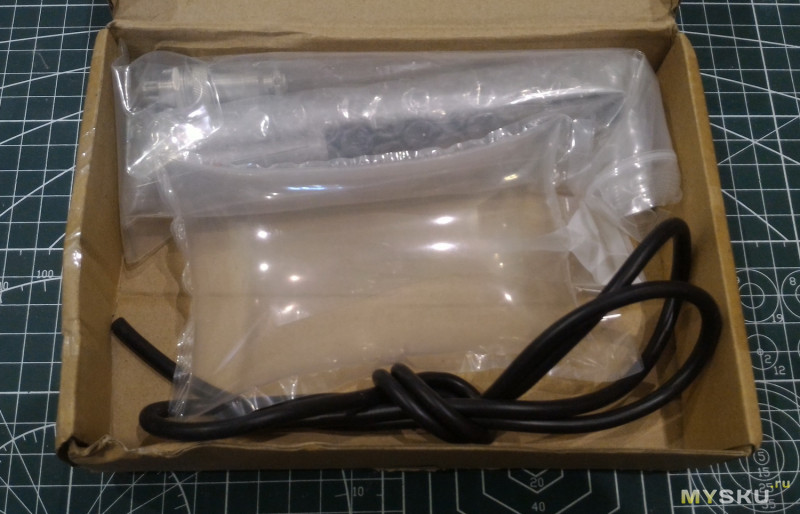

В коробке сам комплект для сборки ручки и полиэтиленовый пузырь с китайским воздухом :)

Что же входит в комплект для сборки этой ручки

Внимательные читатели наверняка заметили, что в комплекте нет блока с контактами. Его действительно не прислали, пришлось списываться с магазином, просить что бы выслали недостающие комплектующие и ждать ещё почти 3 недели…
Из-за этой досадной оплошности выход обзора задержался…
Вот он долгожданный блок с контактами, вместе с ним магазин любезно предоставил ещё пакетик с датчиками. В комплекте для сборки ручки датчики уже есть, эти будут про запас


Ну вот когда все комплектующие приехали давайте рассмотрим их поподробней

В комплект входят:
— сама ручка состоящая из 3-х частей

— резиновый (силиконовый) манжет

— блок контактов

— силиконовый провод на 5 жил, длинной 102,5см

— разъем GX12-5 (комплект)

— датчики: положения SW-200D и термистор NTC MF58-103J3950


Рассмотрим составные части ручки более подробно

Ручка

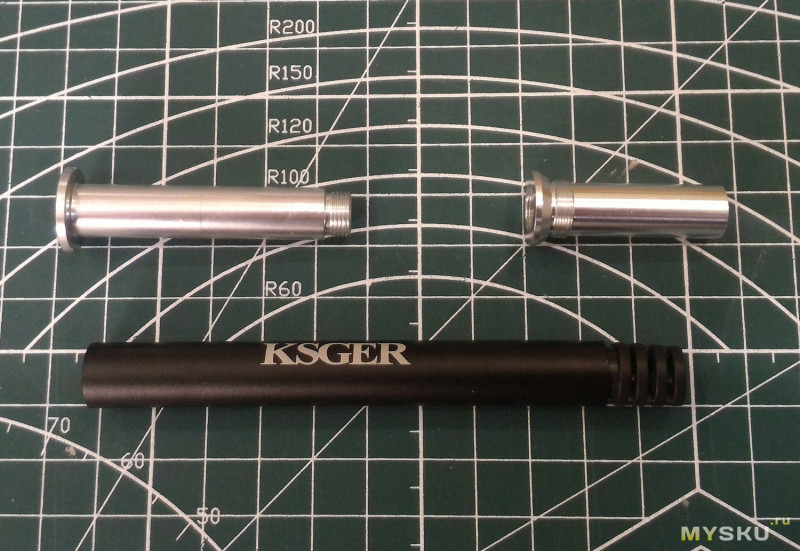

Как было отмечено выше, ручка состоит из 3-х составных частей. Для удобства рассмотрения пронумеровал их

Первая, та на которую одевается манжет

Выполнена из дюралюминия, не окрашена, имеет размеры

Внутри неё находится силиконовая трубочка

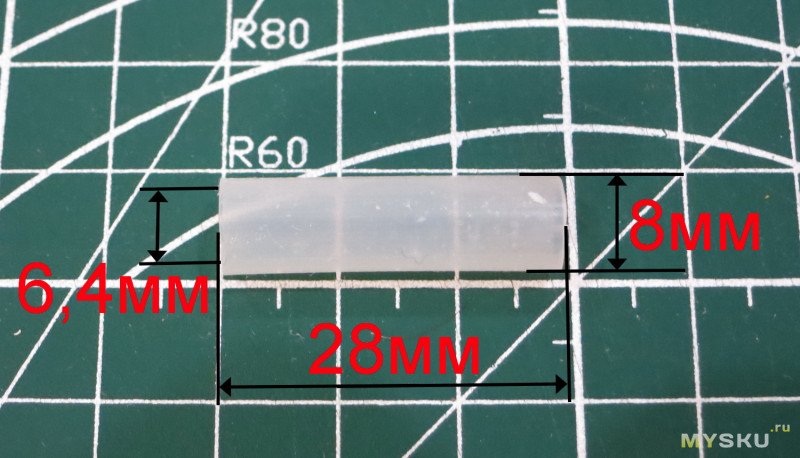

Размеры силиконовой трубочки

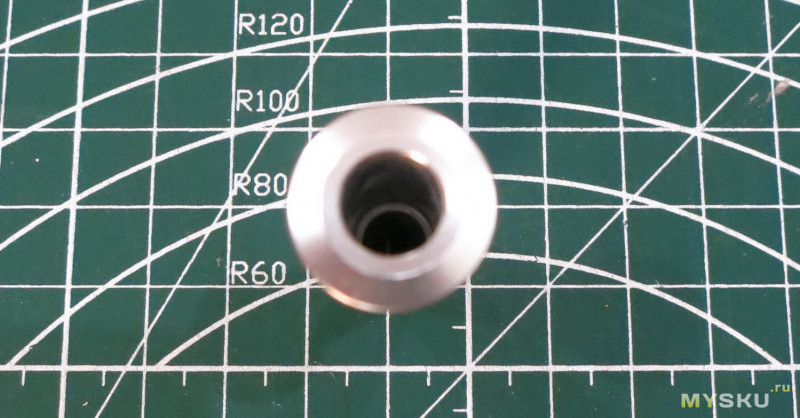

Эта силиконовая трубочка предназначена: для изоляции жала от корпуса ручки паяльника, а так же для фиксации самого жала. Вынимать её не рекомендую, вставляется достаточно сложно. Что бы эта силиконовая трубочка не провалилась внутрь корпуса ручки там есть специальная фаска

Вторая часть — проставка, которая соединяет все составные части ручки воедино

Она выполнена из дюралюминия, не окрашена, имеет размеры

К ней же, по средствам резьбы, присоединяется блок с контактами

Третья часть — декоративная трубочка, которая закрывает блок с контактами, места пайки датчиков и провода идущего к паяльной станции

Эта декоративная трубочка выполнена из дюралюминия, окрашена методом анодирования в черный цвет, имеет размеры

Со стороны выхода провода имеется гибкий «хвост»

Силиконовый манжет
Ничего особенного, кусок силиконовой трубочки черного цвета с размерами

Трубочка мне не понравилась, слишком маркая, «собирает» пыль…

Блок контактов
Блок контактов идентичен тому, что применяется в дюралевой ручке из магазина 100МГц

Если сравнивать с блоком контактов, который применяется в ручке HAKKO FX-9501

то есть отличия. Контакт который подключается к корпусу паяльного жала выполнен в виде кольца


Силиконовый провод
Силиконовый 5-ти жильный провод самый обычный, достаточно гибкий, температуру в 300градусов держит.
Единственное замечание — длинна, мне 102см маловато, хотелось хотя бы 120см.

Разъем GX12-5 и датчики отдельно рассматривать нет смысла. Те, кто хоть раз собирали паяльные станции, прекрасно с ними знакомы.

Процесс сборки рассматривать не буду, я его подробно расписал в обзоре

Кому интересно, оставлю несколько фото с комментариями под спойлером.


Итак, ручка собрана.

Подключаем к станции и проверяем её работоспособность

Температуру жала и термодатчика станция показывает, значит ручка собрана правильно.

Проверим как нагревается ручка в процессе использования. Для этого установим ручку на подставку, увеличим интервал времени для перехода паяльной станции в сон и измерим температуру в месте хвата. Для исключения влияния теплоты рук на измерение температуры, термодатчик мультиметра прижал к манжете с помощью биндера

На паяльной станции выставлена температура нагрева 330℃, по истечению 30 минут нагрев ручки (манжеты) составил порядка 33℃

Как видим температура ручки в месте хвата достаточно комфортная, перегрева нет. Это достигается за счет силиконовой трубочки внутри ручки и толстого силиконового манжета снаружи.

Так же проверим, имеет ли жало контакт с корпусом ручки

как видим за счет силиконовой трубочки жало изолированно от самой ручки.

Сравним эту ручку с другими ручками для паяльных жал Т12
Групповое фото ручек, перечислю их (если кто-то их ещё не знает):
— переделка ручки 900-й серии, она же «удочка» — самая распространенная и самая дешевая ручка. Основной недостаток — большой вынос жала относительно места хвата ручки
— HAKKO FX-9501 — естественно не оригинальная, так же достаточно распространенная, но чуть дороже. Так же не лишена недостатков, при работе жало Т12 проворачивается в ней вдоль оси
— дюралевая ручка из магазина 100МГц, раньше была доступна только на Тао, в соответствующем магазине, теперь можно купить и на Али. Не дешевая, но достаточно удобная в работе
— обозреваемая


Как видно с фото новая ручка имеет практически такой же вынос жала, как и у ручки HAKKO FX9501. Но имеет перед ней существенное преимущество — меньший диаметр в районе манжеты, а следовательно более удобный хват. Так же металлическое исполнение более надежно. У меня одна из HAKKO FX-9501, при затягивании, сломалась в районе резьбы. В принципе эту новую ручку можно назвать — HAKKO FX9501 в металле, ей присущи практически все как достоинства, так и недостатки пластмассовой «сестры».
Если сравнивать в дюралевой ручкой из магазина 100МГц, то обозреваемая немного длиннее, а у дюралевой место хвата несколько дальше расположено от кончика жала.
С «удочкой» обозреваемая не идет ни в какое сравнение, новая гораздо удобнее её и практичнее. Даже если в «удочке» модифицировать вкладыш и углубить его внутрь, то хват в новой ручке все равно будет более удобный за счет меньшего диаметра.

Подведем субъективные итоги:

+ небольшой вынос жала относительно месте хвата
+ металлическое (дюралевое) исполнение, т.е. надежная конструкция
+ небольшие размеры, удобно лежит в руке во время работы
+ жало изолированно от самой ручки, можно паять чувствительные к статике радиоэлементы
+ продуманная конструкция (силиконовая трубочка внутри и силиконовый манжет снаружи), не греется во время работы

— жало не имеет жесткой фиксации в ручке и при выпаивании радиодеталей может проворачиваться вокруг оси
— черный силиконовый манжет «собирает» пыль
— комплектный провод от станции к ручке всего 1м, для комфортной работы мне немного не хватает
— цена, 17$ достаточно большая плата за «простую ручку» для паяльника.

Могу ли я порекомендовать эту ручку кому-либо? Наверное ДА, но выбор за Вами. Ассортимент ручек для жал Т12 уже достаточно большой и каждый сам может подобрать себе инструмент согласно собственных возможностей и желаний.

На этом всё.
Всем спасибо за внимание, жду конструктивную критику и комментарии.
